系统背景

  海绵城市是指能够像海绵一样吸收水分并再利用的城市建设方式，能够最大程度的避免暴雨导致的城市内涝等积水情况，并且吸收的水分能够再次利用于其他例如洗车，浇花等情境。能够有效提升水资源的再利用以及自然灾害造成的影响。

实现目标

  实现海绵智慧城市综合化管理，水利、环保局可以通过海绵智慧城市系统对辖区内的城市内涝监控数据进行统一管理，起到科学调度，智慧决策的效果。

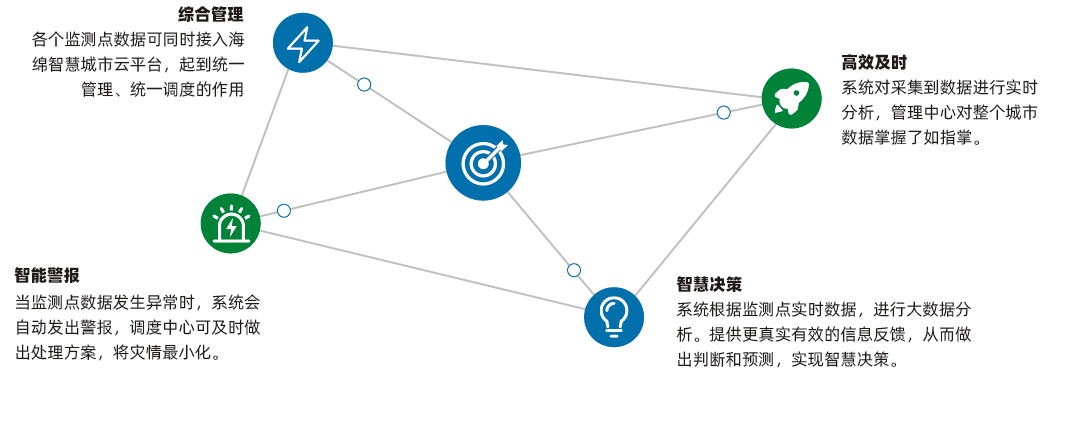

  综合管理：各个监测点数据可同时接入海绵智慧城市云平台，起到统一管理、统一调度的作用;

  智慧决策：系统根据监测点实时数据，进行大数据分析。提供更真实有效的信息反馈，从而做出判断和预测，实现智慧决策。

  智能警报：当某个监测点数据发生异常时，系统会自动发出警报，调度中心可及时做出处理方案，将灾情最小化。

  高效及时：系统对采集到数据进行实时分析，管理中心对整个城市数据掌握了如指掌。

平台功能

  1、海绵城市监控大屏

  以GIS地图实现对环境、监测点、河流流量、水质情况、监测设备运行情况进行远程可视化管理。

  2、海绵城市监测系统

  海绵城市监测系统包含了：雨量监测、海绵体监测、排水设施监测、地下水、气温监测、河道水渠监测、地下排水监测等。

  3、监测点管理系统

  对辖区内的各个监测点进行独立管理，可查询对应监测点的站点信息、设备运行状态、远程闸门控制、水泵控制、监测数据查询。

  4、大数据分析系统

  整合分析监测点回传的实时数据进行对比分析，生成各类相关性分析图表，直观展现各项数据指标。统计分析结果可作为领导检查、指挥分析、政府报告的数据来源。

  5、预警管理

  预警管理主要是为管理员提监测点配置预设报警信息，当数据临近超标即出现预警提示，实现功能包括监测管理、预警管理、预警设置管理、实时监控等。

  6、视频监控

  视频监控系统可将监测现场时间以图片、视频方式回传至管理中心，方便管理者实时关注现场情况，作为预计调度的决策依据。

系统功能

  1、雨量监测

  监测不通区域的降雨情况，提供准确的降雨数据，同时支持海绵城市设施效能分析以及考核评估。

  2、海绵体监测

  通过对景观河、人工湖、蓄水池等重要海绵体进行水质水位监测，掌握雨水积蓄状况，确认再生利用方式。

  3、排水设施监测

  在道路历史积水区域布设水位监测点，监测积水情况，及时应对城市内涝;在项目排出口监测排水量，掌握项目建成区的径流量控制效果;

  在排水管网的关键节点进行液位、流量监测，作为过程监测数据，为运行评估及风险预警提供依据。

  4、地下水、气温监测

  布设地下水和温度监测点并实施在线监测，了解气温变化趋势，对热岛效应进行定量化考核，同时了解水质变化、地下水水位，评估海绵城市水资源保护成果。

  5、河道水系监测

  在线监测关键断面的水质和水量指标，作为水安全质量和水安全考核的依据。

系统原理

  海绵城市系统分为前端数据采集、无线数据传输、后端监控及分析系统三部分组成。

  1、前端数据采集：部署在各地的前端采集设备采集水位、雨量、水质以及流量等信息，并提供现场的实时图像传输与图像抓拍。

  2、无线数据传输：无线通讯部分通过RTU使用3G/4G信号进行无线传输，将数据透传或者使用特殊的协议格式传送到市、县级监控平台。

  3、后端监控及分析系统：数据传送到中心端后，通过数据大屏或者数据库服务器等其他数据分析媒介设备，进行数据整合分析，同时也将数据信息实时推送给用户。

系统架构

应用产品

  海绵城市无线数据传输层使用计讯TY511 RTU

  主要功能

  1. 远程控制与管理：通过因特网、物联网实现城市供暖集中控制系统的远程智能监控与管理;

  2. 数据采集与检测：城市供暖集中控制系统可以进行电流、电压、功率等数据检测，终端在线、离线、故障状态监测，实现系统故障智能分析;

  3. 多功能实时报警：终端故障、线缆故障、断电、断路、短路、异常开箱、线缆、设备状态异常等系统异常实时报警;

  4. 综合管理功能：数据报表、运行数据分析、可视化数据、设备资产管理等完善的综合管理功能，管理运维更加智能化。

  5. 易于操作：人性化的使用界面直观反映整个换热站的运行状况。操作人员少，人员培训简单
