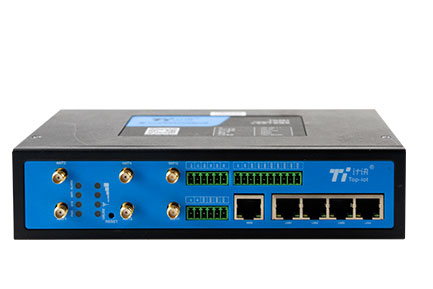

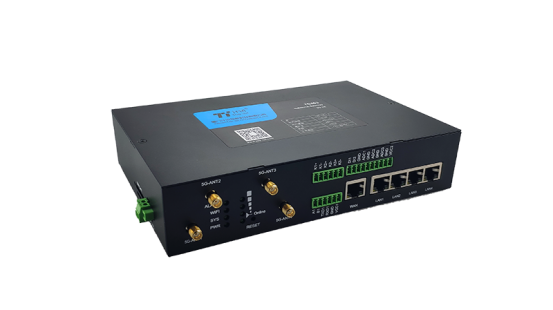

5G/5G RedCap工业级物联网网关 | TG463
5G千兆POE供电边缘计算
TG463系列网关是一款工业级5G千兆网关,具有更强的运算能力。设备具有多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点。具备人脸识别及视频深度分析能力。


TG463系列网关是一款工业级5G千兆网关,具有更强的运算能力。设备具有多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点。具备人脸识别及视频深度分析能力。支持全网通5G/4G/3G,并往下兼容EDGE、CDMA 1X及GPRS网络,支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等)来保证数据传输的安全性。可无缝对接各类PLC工业组网应用。可选嵌入水利、环保行业标准规约。可选单模双卡和双模双卡。



支持国密硬件加密,国密软加密,支持SM2\SM4系列加密算法,实现数据的加密传输。

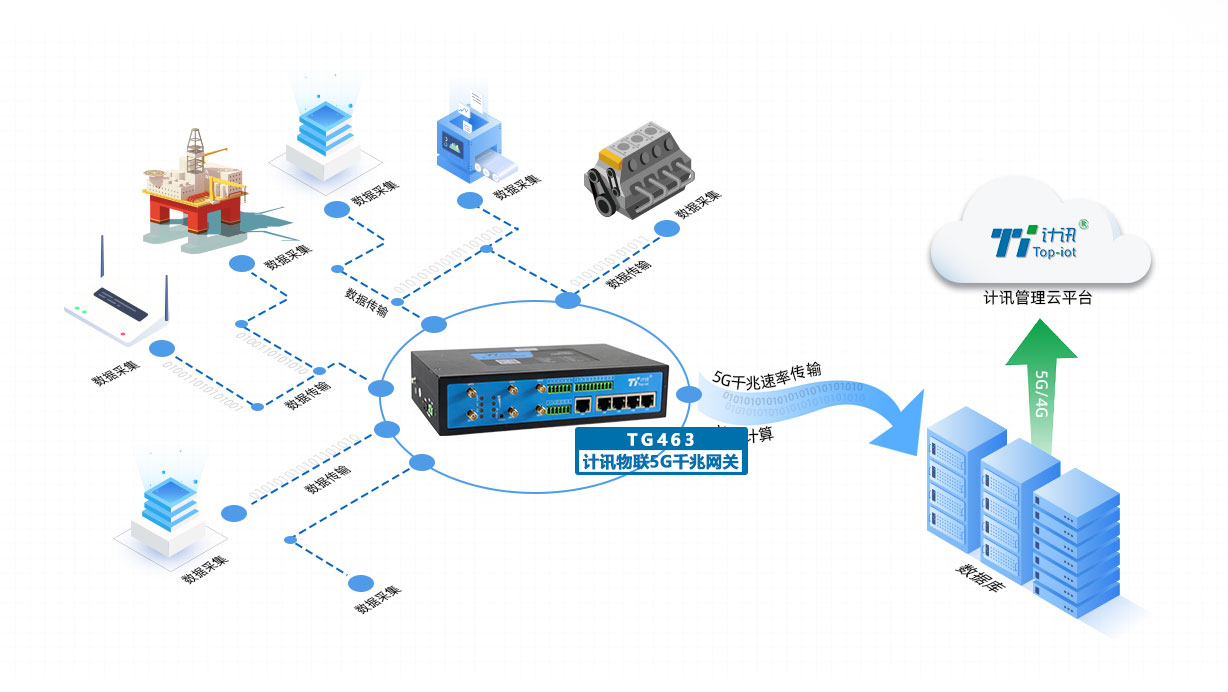

数据采集、传输、运算一体化集成设计


计讯物联TG463 5G千兆网关集成了前端数据采集和5G千兆速率传输功能,提供模拟量/数字量/开关量等数据采集控制、支持视频/图像/语音采集。支持全网通/5G/4G/GPS/WiFi等无线通信。兼容各行业通信协议及行业规约,满足各种工业应用组网。

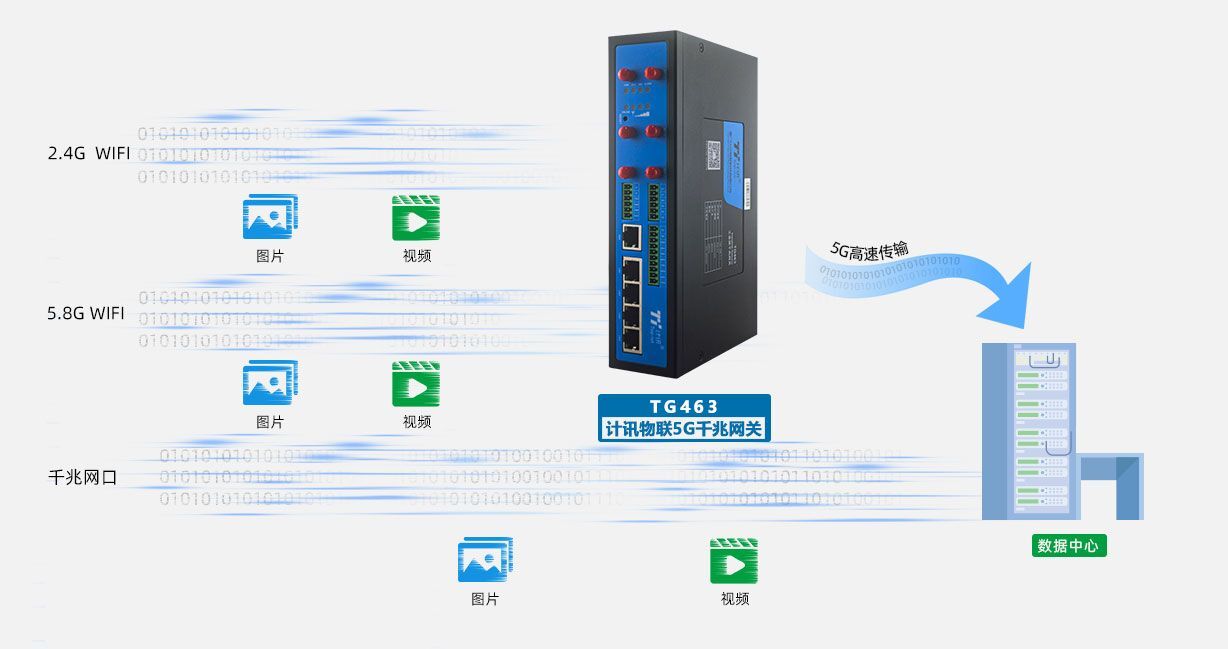

5G网络,千兆速率应用组网更快速


设备集成4个千兆网口,支持全网通5G网络接入,可多网同时在线。已通过运营商的5G网络速率测试。



终端边缘计算能力,平台运维更轻松

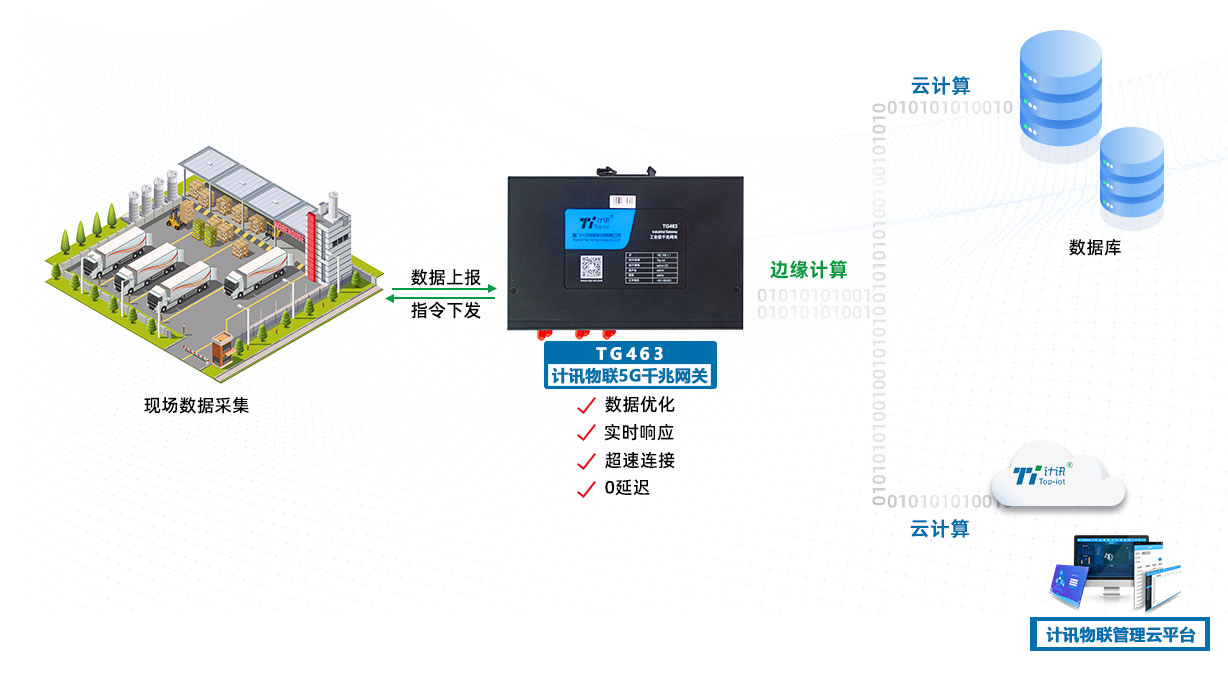

计讯物联TG463 5G千兆网关,可实现边缘节点数据优化、实时响应、快速连接、智能应用、安全与隐私保护等业务处理提供计算资源,可以加快采集到的数据的处理与传送速度,减少延迟,有效分担云计算资源负荷。



支持用户二次开发,使用更安全应用更灵活


采用MIPS架构高端处理器;标准Linux系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台,用户可轻松调用系统各种接口及资源,打造差异化核心竞争力。



采集端口丰富,可实现路由器功能


丰富的采集控制端口满足各种传感器的采集和控制,支持工业路由器功能,实现4路局域网接入和视频数据的采集和上传。支持WAN/LAN、ADSL、GPRS、4G、WIFI等满足不同环境下对远程通信的需求。

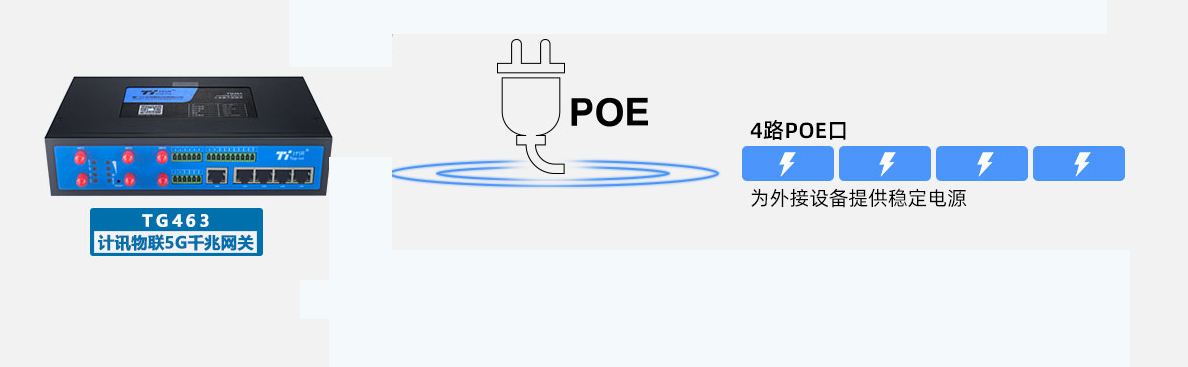

4路POE供电,供电无忧!


支持4路POE口,可为外接设备提供稳定电源,可以有效防止因断电导致的采集数据异常。





兼容多种行业协议、规约,支持第三方平台对接!

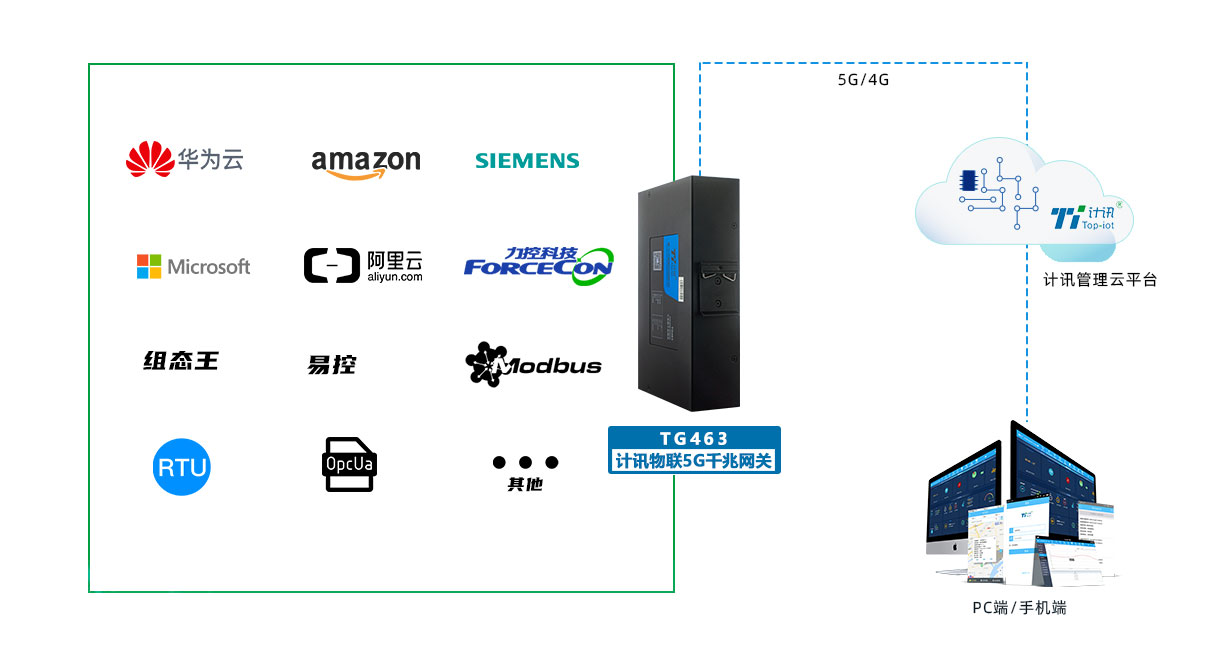

计讯物联TG463 5G千兆网关可支持兼容各种行业协议,同时可提供供通信中心入库的方式接入第三方平台或定制第三方协议。支持国内主流组态软件:组态王、三维力控、易控等组态厂家。支持包括阿里云/华为云/微软/亚马逊/施耐德/西门子等平台接入;兼容多种设备主流工业协议,如Modbus tcp/rtu、profibus-dp、profinet、opc ua等协议。



支持IEC101、IEC104电力规约以及DL/T645国标电度表规约,支持1.4/1.81GHz电力专网,支持国网加密,适用于各电力系统。





多种通信方式,高效传输

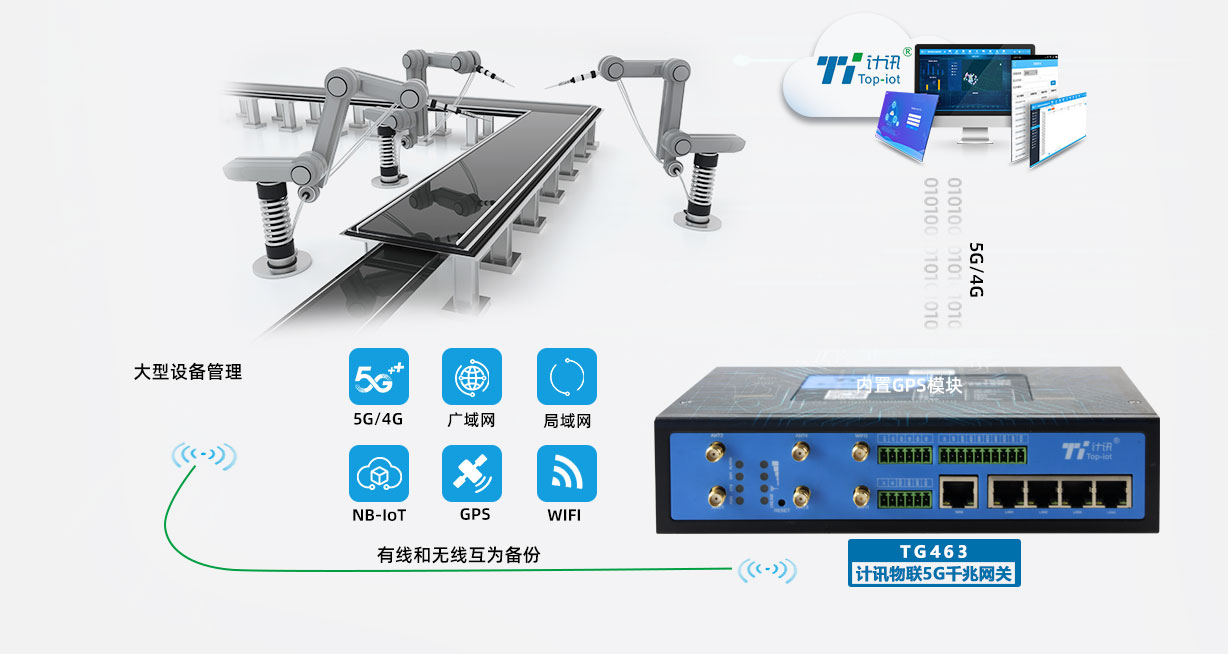

计讯物联TG463集GPRS、4G、5G网络、广域网、局域网、WIFI等多种通信方式,可选NB-IOT通方式,支持有线和无线互为备份,支持多中心通信,可同时与多个后台服务器进行通信。内置高精度的GPS模块,能够实时上报站点位置信息。

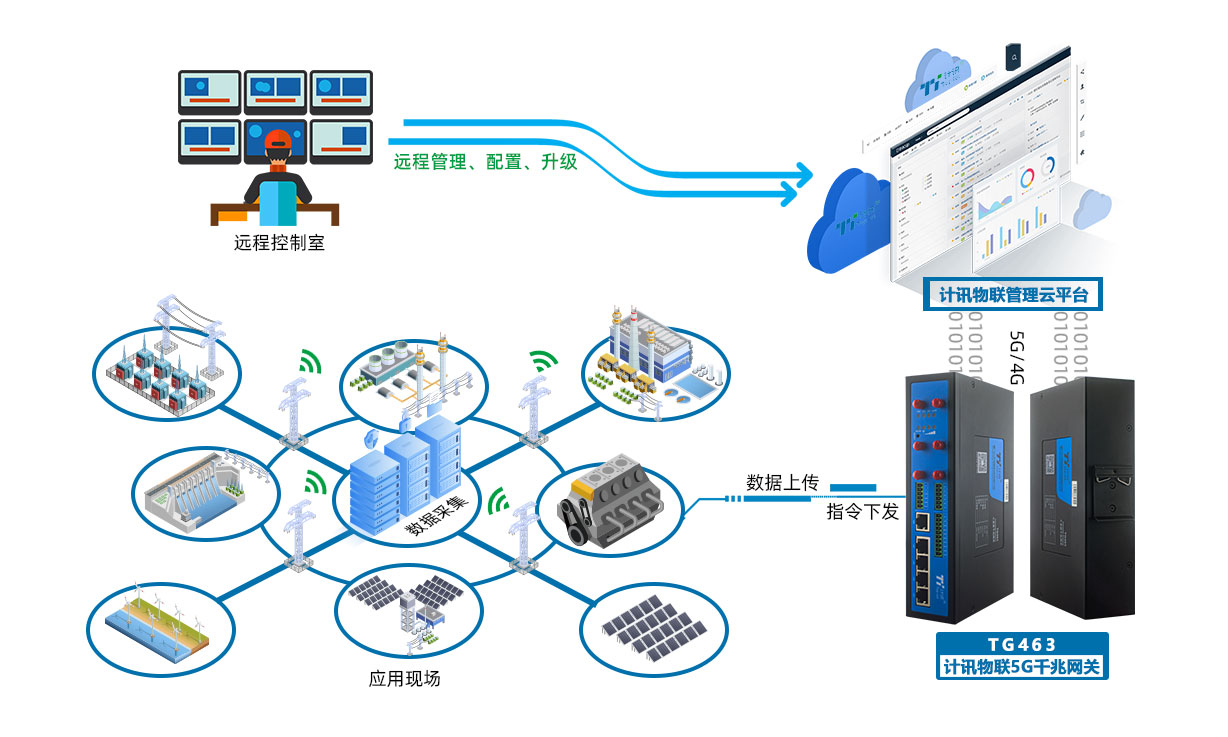

设备远程管理,节省人力物力


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。远程设置网关:可远程设置网关所有参数,操作方式、步骤与本地配置方式一样。远程添加设备:添加传感器、控制器等物联网终端。远程设置网口设备:远程设置网关连接的网络设备,如:摄像头、音柱、显示屏等等。

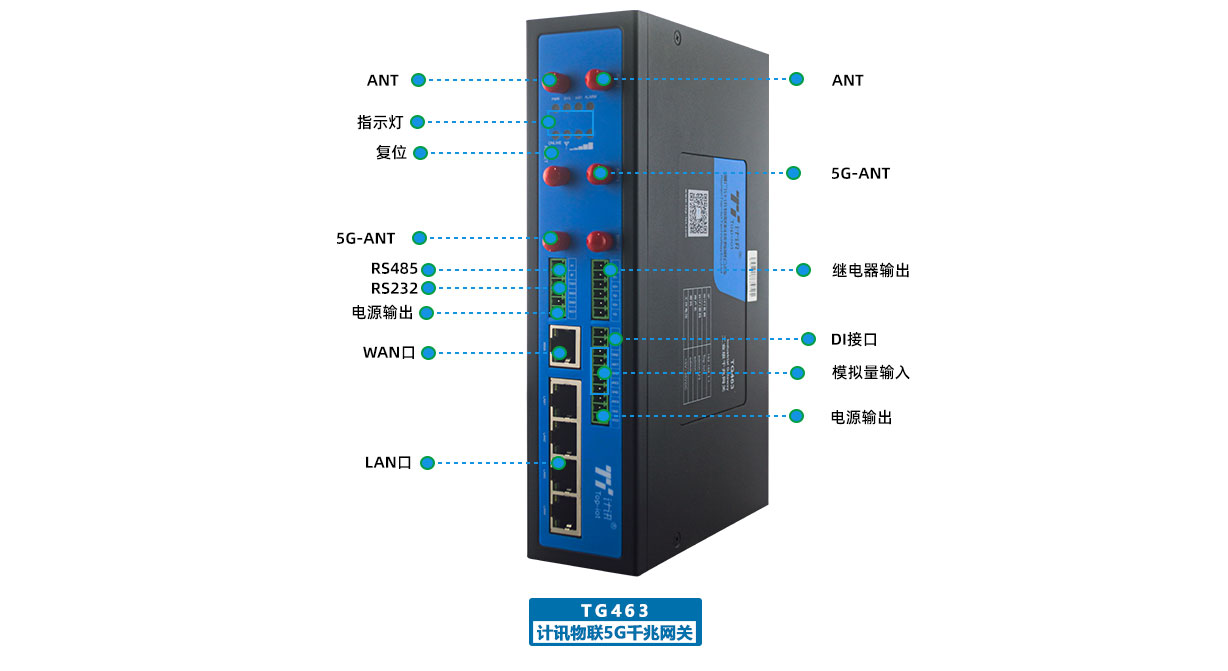

高集成化设计

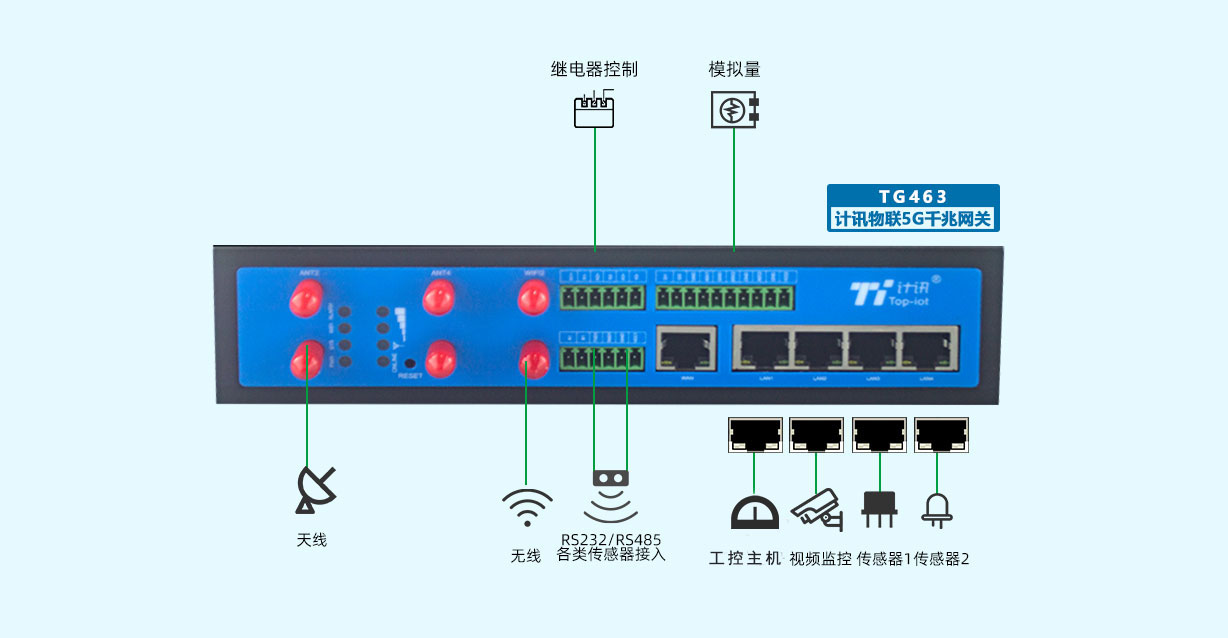

可同时满足现场视频监控等网口设备接入及各种传感器(模拟量、数字量、脉冲信号等)的数据采集,以及继电器控制

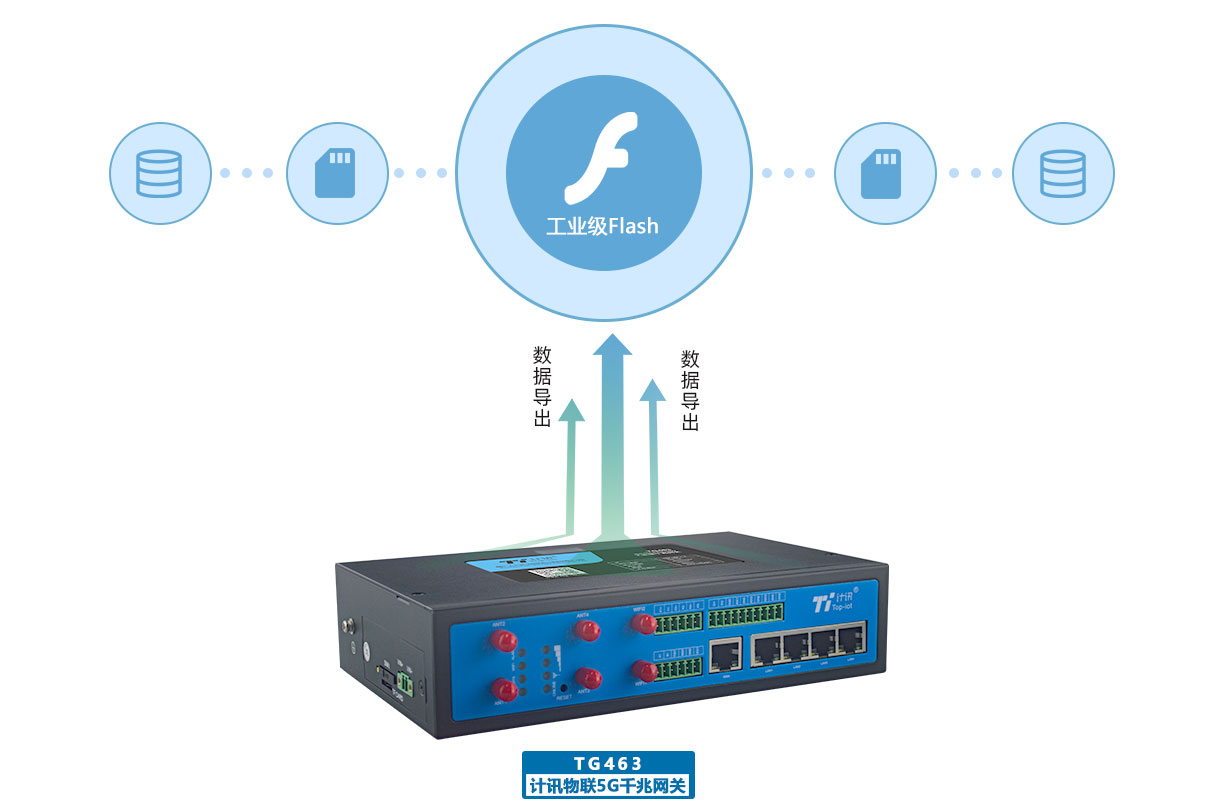

Flash + 超大内存设计,最大可扩展至1GB


工业级Flash满足各种工业应用场景,读写使用寿命长;强大的存储和外扩存储功能,支持大数据存储和数据导出,可保存较长历史数据,掉电不丢失数据,海量数据存储有助于应用扩展。



多重数据保护,保障数据完整可靠

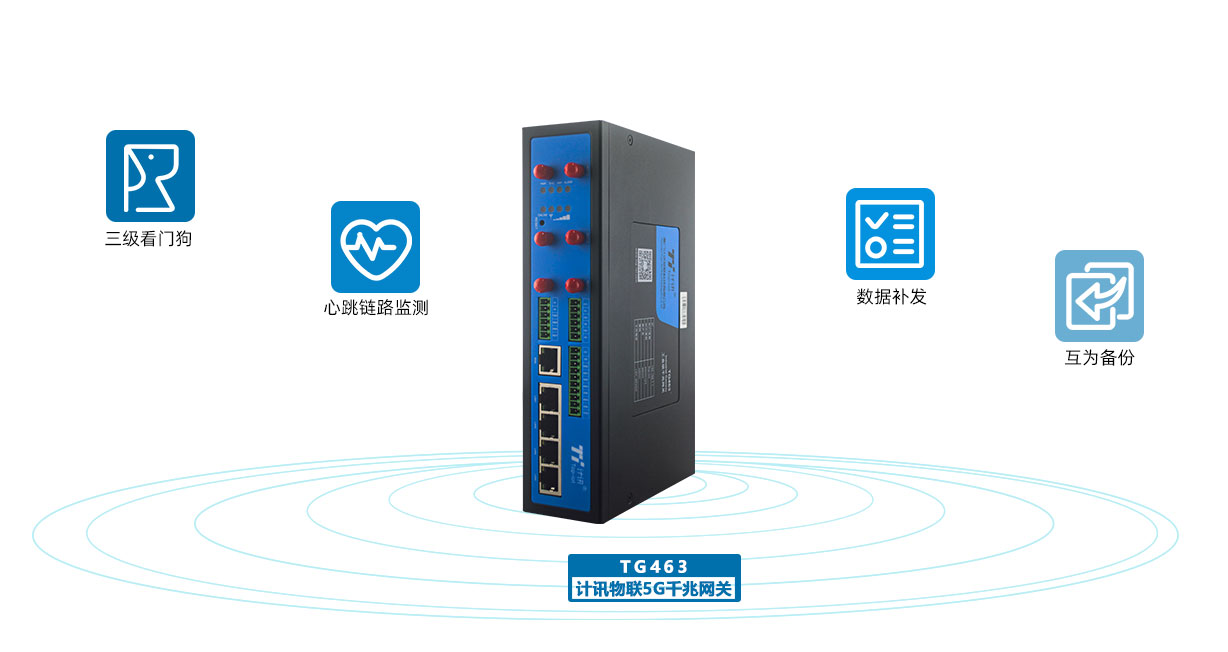

智能软件唤醒和硬件断电重启机制;支持断电、断网续传和数据自动补发,保证数据完整性;有线、无线网络互为备份,降低通信故障概率;三级看门狗机制、心跳链路监测保护,保障数据稳定完整传输。

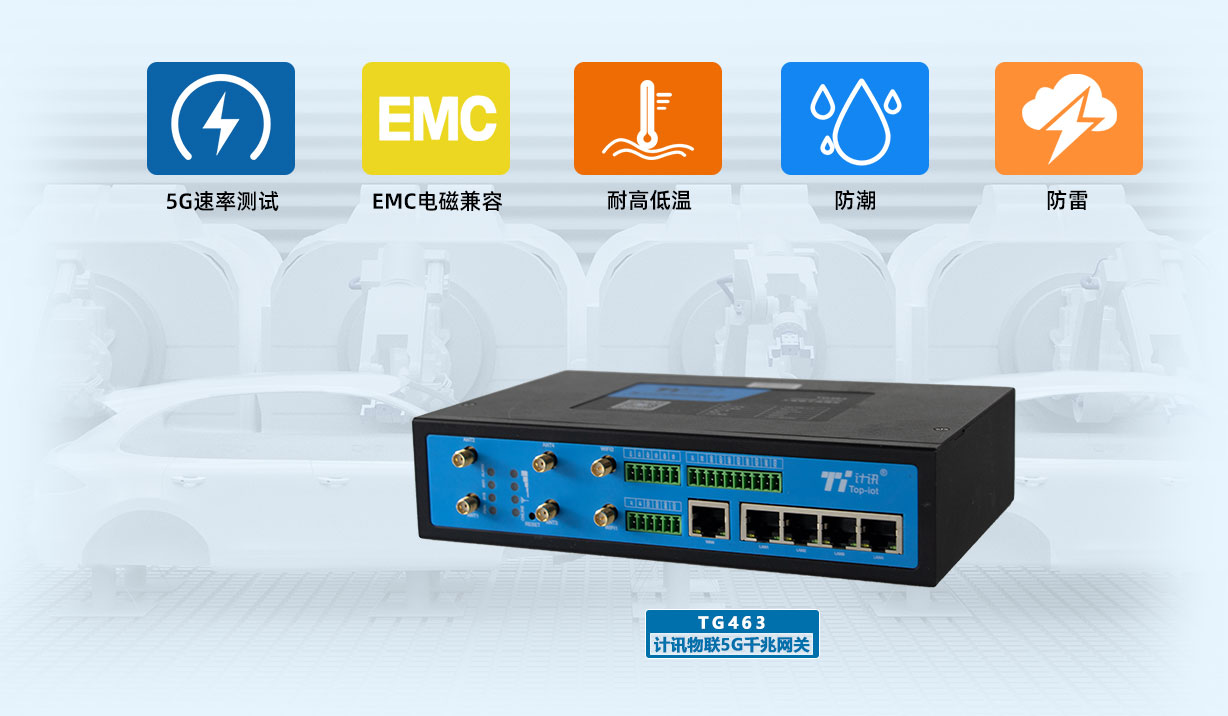

多项稳定性测试,确保设备恶劣环境长时间无人值守!


工业级金属外壳,坚固耐用品质可靠;高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试,确保传输稳定性;耐高低温材料(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境;

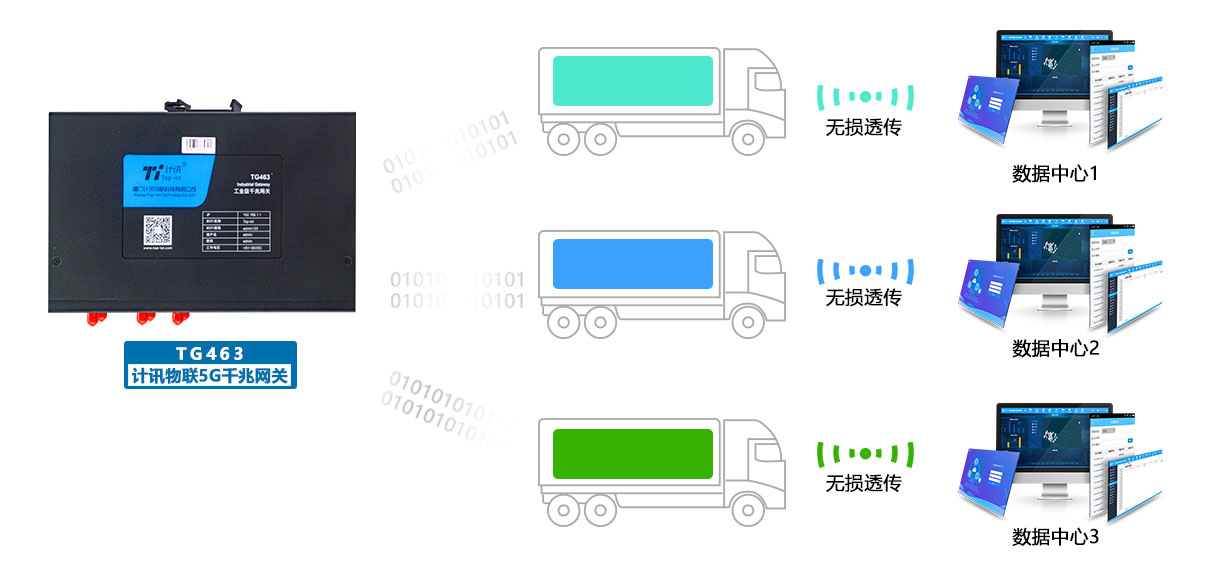

5个中心同步传输,大数据无损透传,实现高效管理、安全传输!


支持运营商专网接入并指定IP,享受金融级数据安全标准;支持TCP server功能,支持根据域名和IP地址访问数据中心;采用多中心发送机制,数据可同时发往多达5个中心,多级数据显示更直观,便于同步获取数据,实现高效管理;在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。

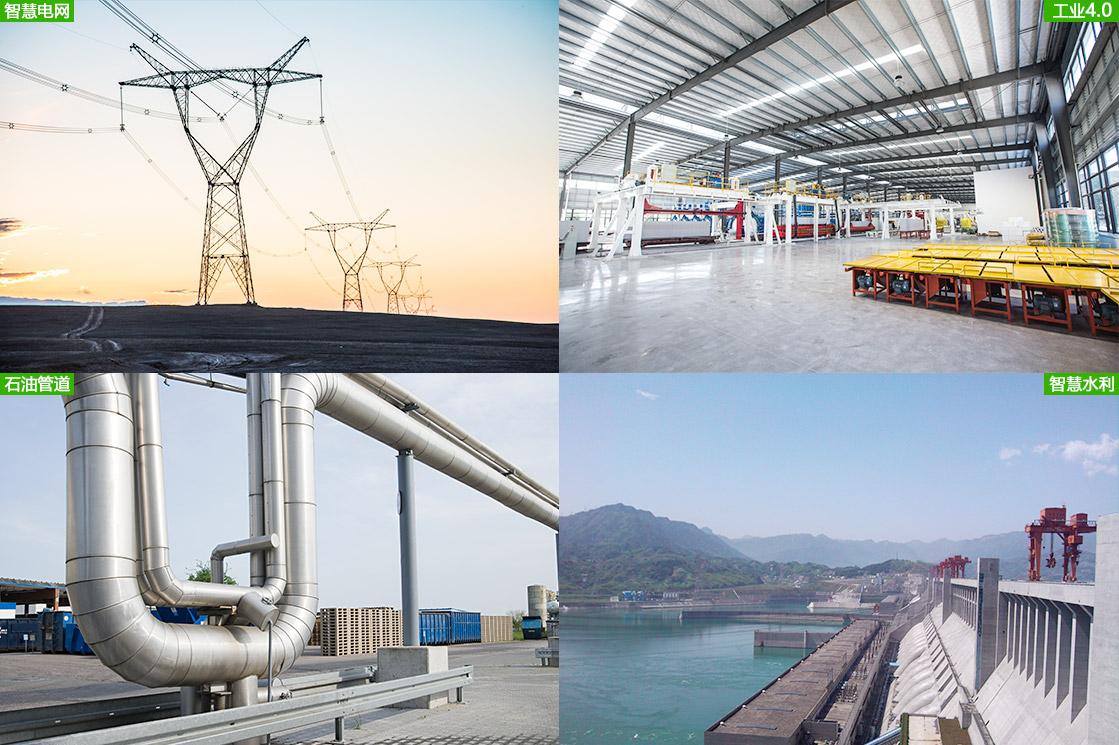

应用领域


该系列产品内置了丰富的通信协议库,非常适用于工业现场的数据采集和与远程传输、设备远程维护与控制、大型设备生命周期管理、各类型通信协议解析和转换等工业领域物联网应用场景。


技术参数

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



ADC接口(非标配,可选配置)

负载能力

3路ADC输入接口

12位AD,支持4-20mA电流信号输入,可选0-5V电压信号输入

功能说明

用于模拟信号采集

继电器接口(非标配,可选配置)

负载能力

3路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

功能说明

控制外设供电

DI接口(非标配,可选配置)

输入范围

2路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

功能说明

用于检测外设状态

RS232接口

功能说明

标准RS232接口,内置8KV ESD保护

RS485接口

功能说明

标准RS485接口,内置15KV ESD保护

以太网接口

接口说明

1个10/100/1000M以太网WAN口(RJ45插座),4个10/100/1000M以太网LAN口(RJ45插座),其中支持 4 个 POE 供电自适应MDI/MDIX,内置1.5KV电磁隔离保护

TF卡接口

接口说明

1个TF卡接口,可接TF存数据

受控输出电源接口

接口说明

2路受控输出电源接口,输出电压值与设备供电电压相同(其中1路非标配,可选配置)

其他:

指示灯

具有PWR、SYS、ONLINE、WIFI、ALARM等信号指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

无线WiFi(非标配,可选配置)

标准及频段

2.4G WIFI支持IEEE802.11b/g/n标准

5.8G WIFI 支持IEEE802.11ac标准

理论带宽

IEEE802.11b/g:最高速率达54Mbps

EEE802.11n:最高速率达300Mbps

EEE802.11ac:最高速率达6.9Gbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

产品特性:

描述

说明

环境条件

工作温度范围:-40~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:93%±3%

无凝结

工作状态

功耗

待机功耗

253~360mA@12VDC

通信功耗

318~425mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

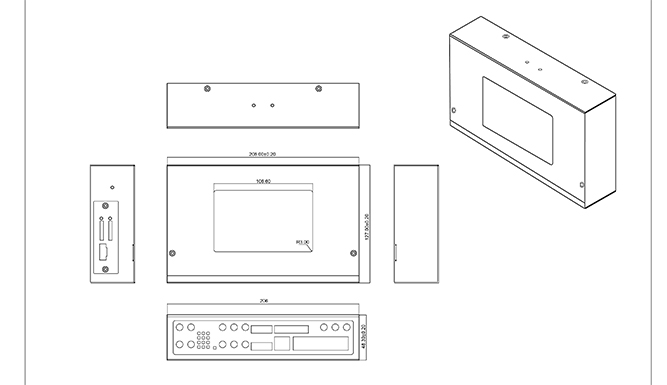

外形尺寸

207*124*47mm  (不包括天线和安装件)

选型指南

产品选型:

产品类型

标配

选配

TG463-5G

NR 工业网关

4*LAN、1*WAN、1*RS232、1*RS485、4*5G天线

GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485

TG463-4G

全网通 工业网关

4*LAN、1*WAN、1*RS232、1*RS485、2*4G天线

GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485
