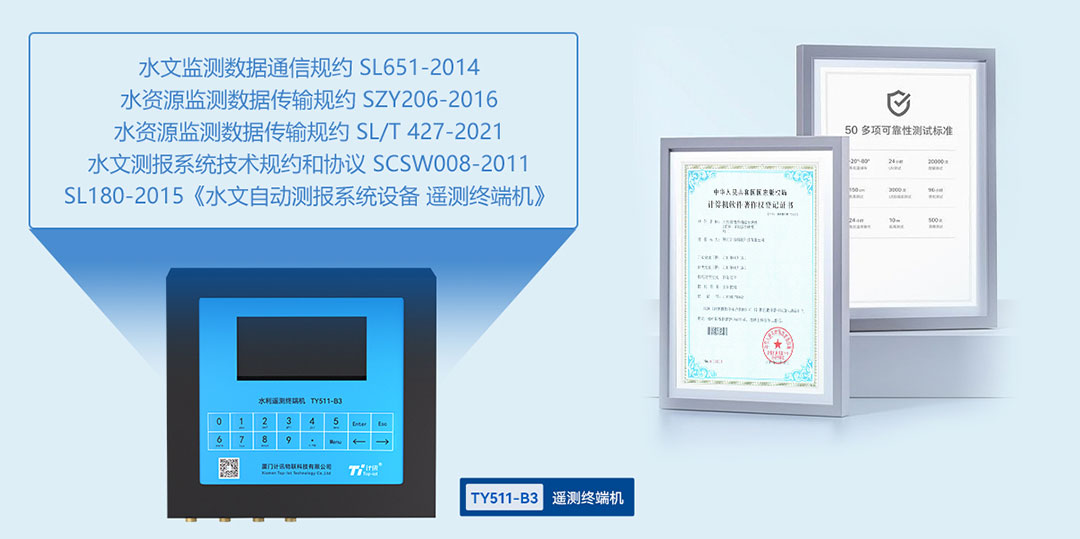

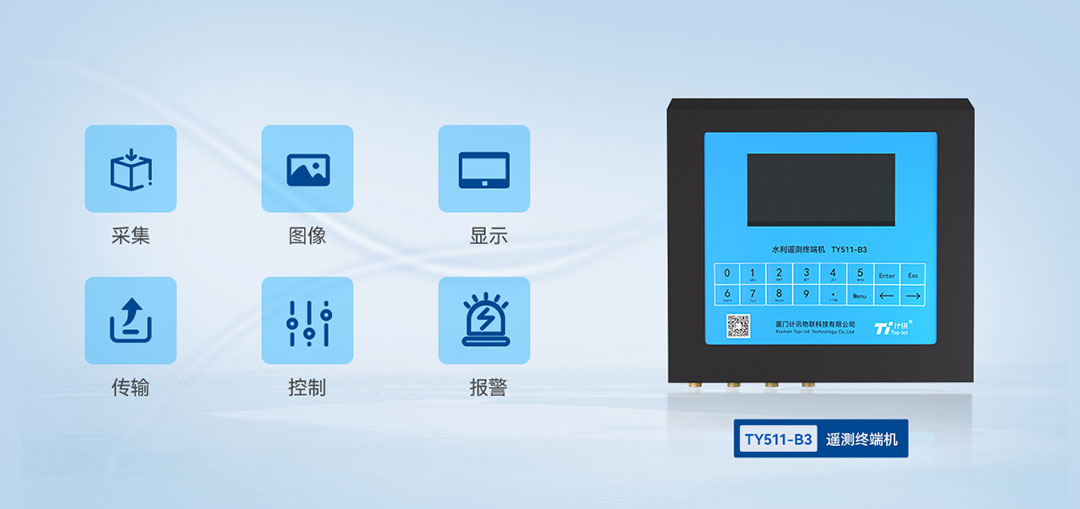

遥测终端RTU TY511-B3,全网通5G/4G、北斗通信,具备网口、模拟量输入、开关量、多路RS232和RS485接口,集数据采集、传输、控制功能于一体的工业级远程测控终端,支持国家水文/水资源规约/HJ212、Json、Modbus TCP/Modbus RTU、MQTT协议等。
|
丰富接口,安全隔离保护,兼容各类型流量计、压力、水质分析仪、液位、摄像头、PLC等传感器及设备仪表。
|
通信
全网通5G/4G无线蜂窝网络、支持SA/NSA、以太网、WIFI、短信、北斗等通信,5G/4G、WIFI和有线网络智能切换。
|
协议
支持MODBUS RTU、MODBUS TCP、MQTT、Ntirp、、Json、HJ212等协议,
支持国内主流组态软件:组态王、三维力控、易控等,多中心设计,可同时向5个中心发送数据。
|
工业设计,品质可靠
Freescale汽车电子级处理器方案,工业级通信模块搭载高速处理器,
高EMC电磁兼容,耐高低温材料(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。
|
智能管理更高效
5G遥测终端机支持电池电压及状态监控,多方式运维选择,
支持串口配置方式、设备管理平台远程参数配置(平台配置及短信配置)、远程程序升级等;支持远程实时数据、历史数据查询及本地导出历史数据。
|
硬件系统
项 目 |
内 容 |
CPU |
工业级32位通信处理器 |
FLASH |
512KB |
SRAM |
256KB |
数据存储Flash |
16MB |
产品接口:
描述 |
说明 |
|
电源接口: |
||
标准电源 |
DC 12V/1.5A |
|
供电范围 |
DC 5~35V |
|
内置电源反相保护和过压保护。 |
|
|
串口: |
||
串口采用工业端子接口, 两路RS232、四路RS485接口 |
||
内置15KV ESD保护 |
||
串口速率 |
300~230400bits/s |
|
数据位 |
5、6、7、8位 |
|
停止位 |
1、1.5、2位 |
|
校验 |
无、偶、奇、SPACE及MARK校验 |
|
指示灯: |
||
具有电源、系统、在线、错误指示灯 |
||
天线: |
||
标准SMA阴头天线接口,特性阻抗50欧 |
||
接地端子: |
||
M3螺丝接地保护端子 |
||
LCD屏: |
||
128*64点阵液晶显示屏 |
||
按键: |
||
标准2*8键盘 |
||
脉冲量: |
||
2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V) |
||
模拟量: |
||
8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入) |
||
开关量输入: |
||
8路开关量输入接口(光隔离) 逻辑0:湿节点0-3VDC,或干节点导通 逻辑1:湿节点5-30VDC,或干节点断开 |
||
开关量输出: |
||
2路开关量输出接口(光隔离,OC门输出) 额定驱动电流:50mA 额定驱动电压:35V |
||
继电器(默认2路): |
||
8路继电器输出接口 最大切换电压:30VDC/250VAC 最大切换电流:5A |
||
电源输出: |
||
3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护) |
||
SD卡: |
||
SD卡接口,最大可支持32G扩展TF卡 |
||
以太网接口 |
||
接口说明 |
1个10/100/1000M以太网WAN口(RJ45插座),4个10/100/1000M以太网LAN口(RJ45插座),自适应MDI/MDIX,内置1.5KV电磁隔离保护 |
产品特性:
描述 |
说明 |
|||
环境条件: |
||||
工作温度范围:-40~+75ºC |
||||
相对湿度范围:95% |
无凝结 |
|||
工作功耗: |
||||
待机状态 |
40mA~45mA@12VDC |
|||
通信状态 |
40mA~80mA@12VDC |
|||
抗干扰能力: |
||||
抗干扰类型 |
级别 |
电压/电流波形 |
值 |
|
工频磁场 |
3 |
连续正弦波 |
30A/m |
|
阻尼振荡磁场 |
3 |
连续正弦波 |
30A/m |
|
脉冲磁场 |
3 |
脉冲 |
100A/m |
|
辐射电磁场 |
3 |
80MHz~1000MHz连续波 |
10V/m |
|
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。 |
||||
防护等级: |
||||
防护等级IP30,外壳和系统安全隔离 |
特别适合工控现场应用 |
|||
可靠性: |
||||
平均无故障工作时间(MTBF)不低于100000h |
||||
超低功耗设计,包括休眠模式、定时上下线模式 |
||||
EMC各项等级指标达3级 |
||||
采用NTP技术,内置RTC |
||||
SIM/UIM卡接口内置15KV ESD保护 |
||||
物理特性: |
||||

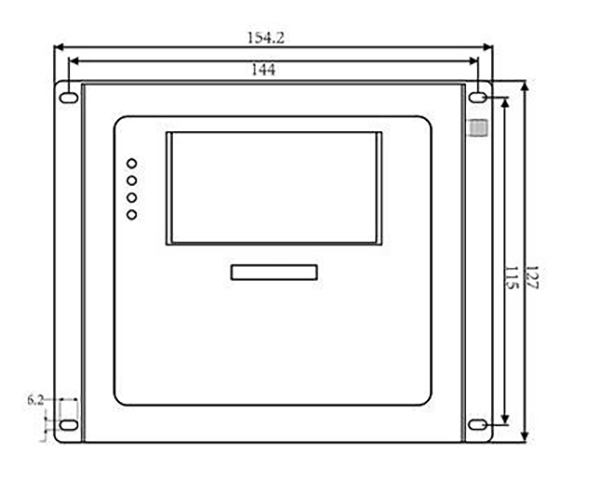

外形尺寸:142.5*128*74 mm (不包括天线和安装件) |
||||
重量: 1200g |
-
