描 述

说 明

工业级设计

所有器件选型100%工业级标准;EMC各项指标达3级;长时间无故障稳定运行

防掉线

多重看门狗检测机制;确保设备不死机；软硬件多级检测,确保不掉线

接口丰富

2*DI、2*ADC、1*CAN1×WAN，1×LAN
2×RS232，2×RS485
4×继电器
8×DI
2×ADC

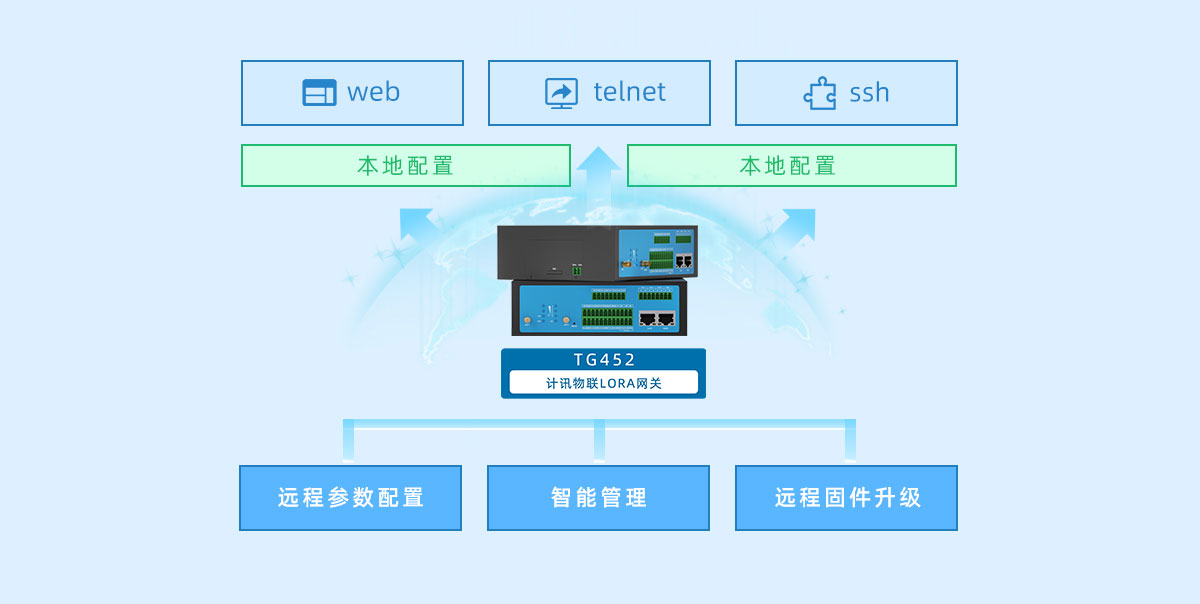

远程升级

远程管理平台;固件远程升级;远程排查故障

无线网络

4G、LoRa

定位功能（可选配）

支持基站定位，支持GPS定位

大容量存储

可外接大容量存储;容量最多支持128G

流量统计

SIM卡流量报警、远程查询SIM卡流量

上层应用开发

提供交叉编译工具、支持上层应用开发

单双卡

SIM/UIM卡接口

标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

描 述

说 明

接口

电源接口

标准电源：DC 12V/1.5A；供电范围：DC 5~35V

内置电源反相保护和过压保护。

继电器接口

4路继电器输出接口最大切换电压：30VDC/250VAC
最大切换电流：2A；实现通断控制。
控制外设供电或者作为通断DO信号

DI接口

8路开关量输入接口（光隔离）
逻辑0：湿节点0-3VDC，或干节点导通
逻辑1：湿节点5-30VDC，或干节点断开

RS232接口

2路标准RS232接口，内置8KV ESD保护

RS485接口

2路标准RS485接口，内置15KV ESD保护

以太网接口

1路WAN口/1路LAN口，10/100M以太网口（RJ45插座），自适应 MDI/MDIX内置1.5KV电磁隔离保护

ADC输入

2路ADC输入，支持4～20mA输入或0～5V

CAN接口（可选）

1路CAN接口

电源输出

1路受控输出电源（输出电压值与设备供电电压相同，默认12V,单路额定输出电流1A内置过流保护）

无线网络

4G全网通

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

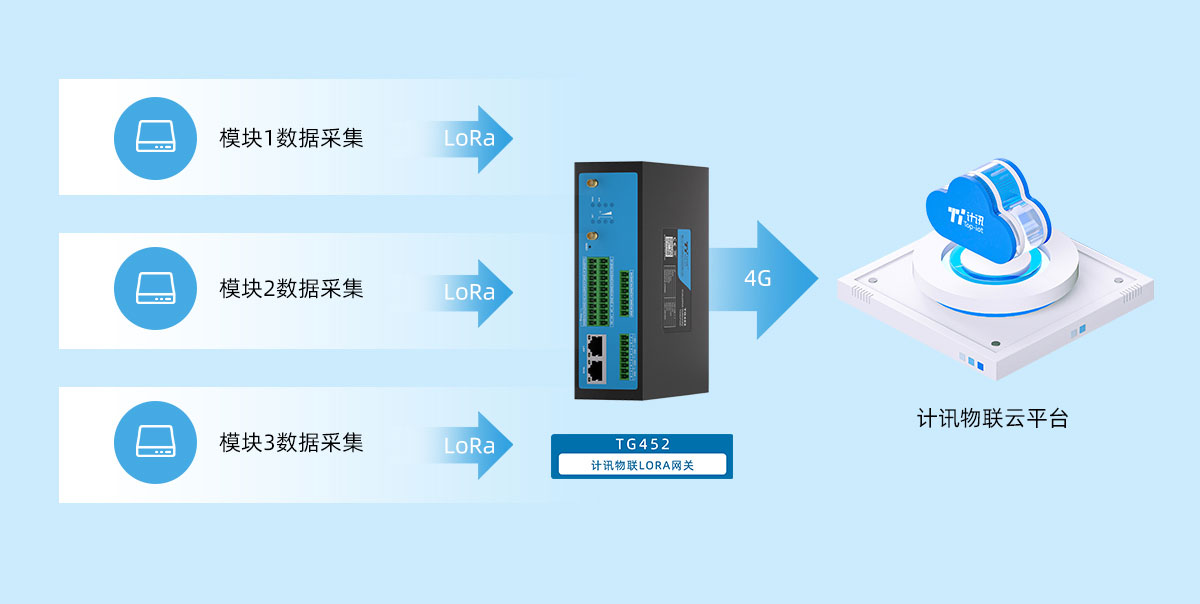

LoRa

①接收灵敏度高达-129dBm，传输距离 10K米

②AES 加密

③最大单包传输 230 字节

④多等级发射功率

⑤等级波特率

>八种常用波特率，默认波特率为 9600bps

>波特率范围:1200bps~115200bps多等级空中速率

工作功耗

待机功耗

220~265mA@12VDC

通信功耗

280～330mA@12VDC

环境指标

工作温度

-35℃到+75℃

相对湿度范围

95%±3%（无凝结）

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备

描 述

说 明

防护等级

防护等级IP30

可靠性

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计，包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术，内置RTC

SIM/UIM卡接口内置15KV ESD保护

结构

指示灯

具有电源、系统、通信及在线指示灯、信号强度

天线接口

标准SMA阴头天线接口，特性阻抗50欧

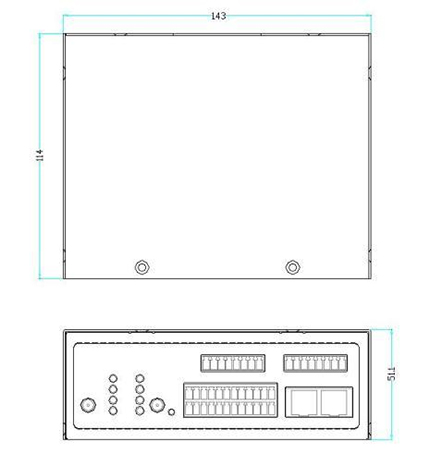

外形尺寸

143*114*51.1mm (不包括天线和安装件)

重量

790g
