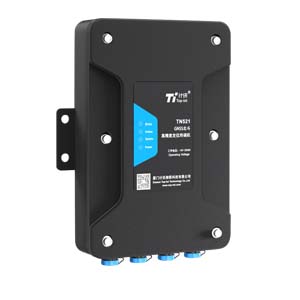

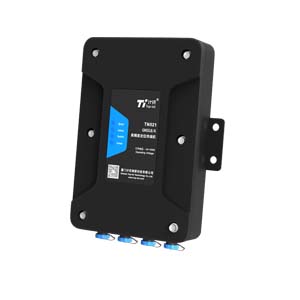

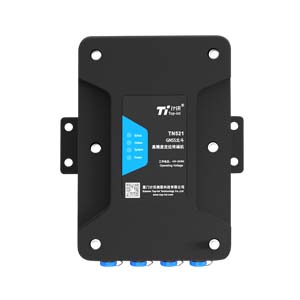

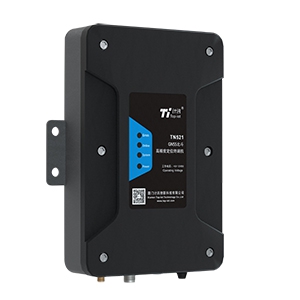

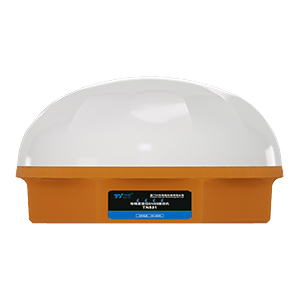

高精度分体式GNSS接收机 | TN521

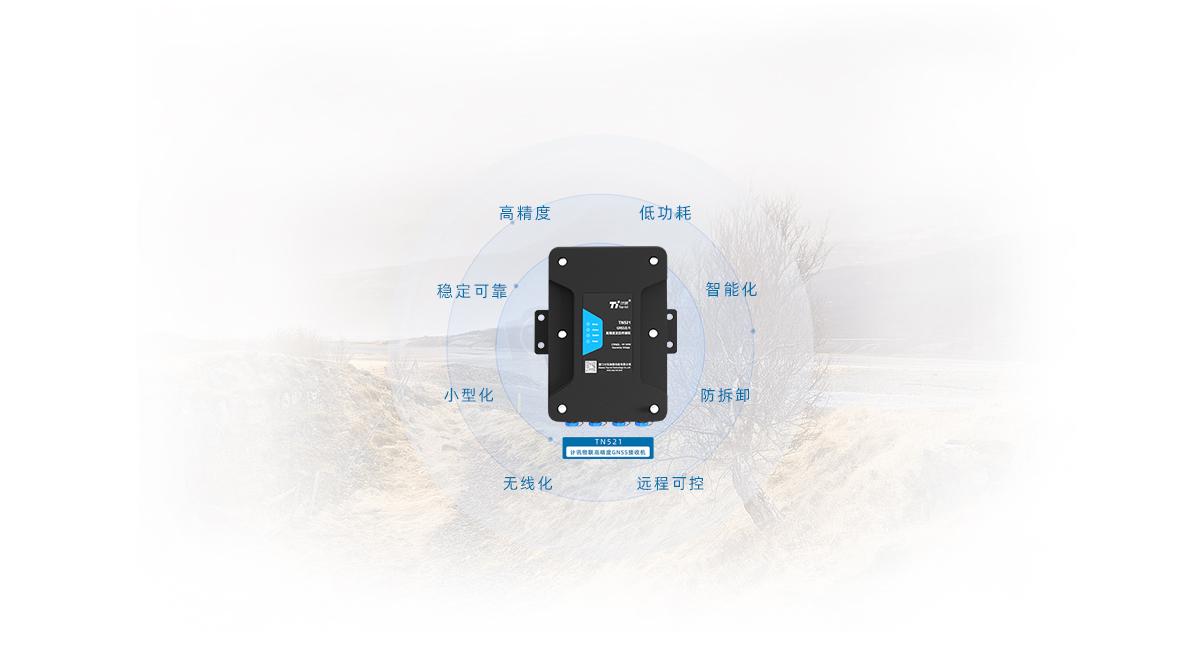

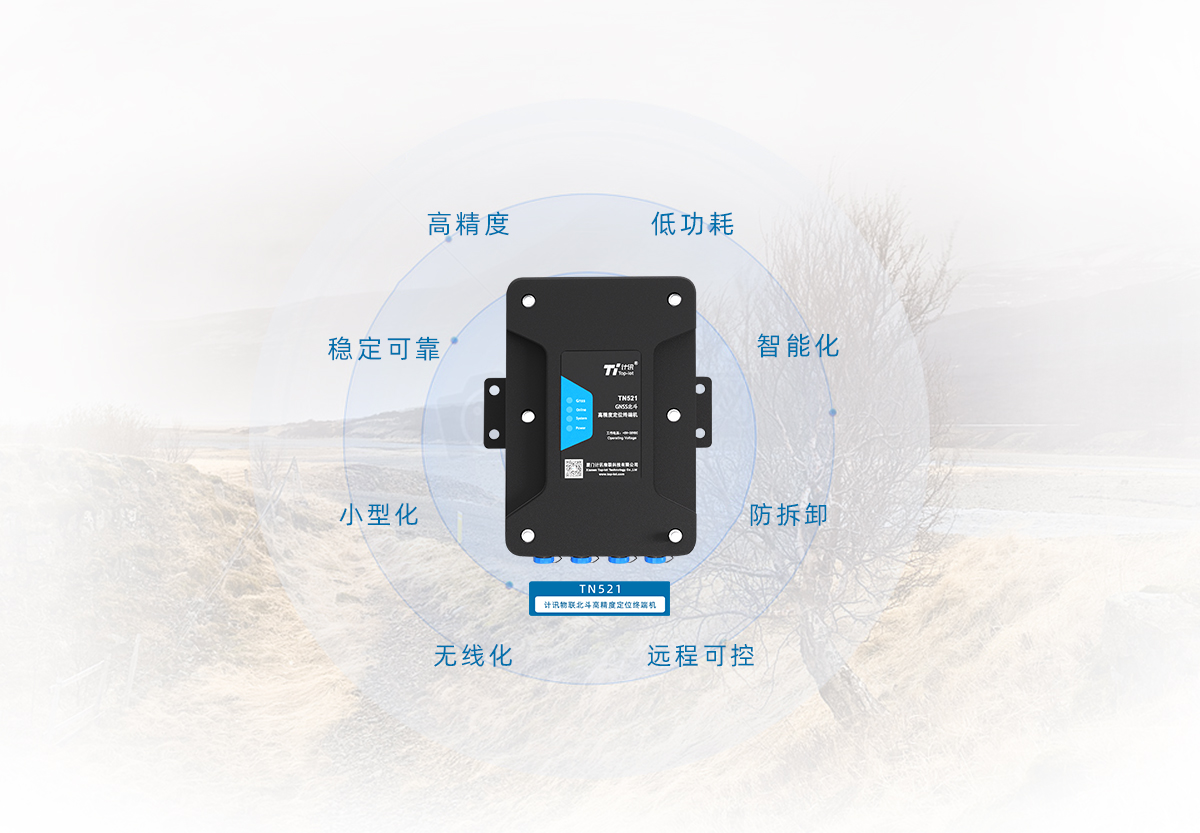

高精度稳定性小型化无线化低功耗智能化远程可控普适型
高精度北斗GNSS接收机TN521,支持GPS L1/L2,BD B1/B2,支持北斗三代;平面精度:±2.5mm+ 1ppm RMS,高程精度:±5+1×1ppm RMS;支持移动/联通/电信2/3/4G网络;支持RS485\RS232串口等有线接入方式;开机自动连接平台,支持远程配置;采用一体化集成设计,集成卫星天线,GNSS板卡,通信;整机集成度高,便于野外安装调试,增强设备的防护性能;广泛应用于地质灾害监测、危房监测,露天矿边坡,采空区沉降等位移形变监测。


高精度、稳定可靠,满足野外长期稳定监测


TN521双频GNSS接收机是一款高稳定性、高可靠性 、简单易用、性价比高、携带方便的专用GNSS变形监测终端机,广泛应用于地质灾害监测、危房监测,露天矿边坡,采空区沉降等位移形变监测。

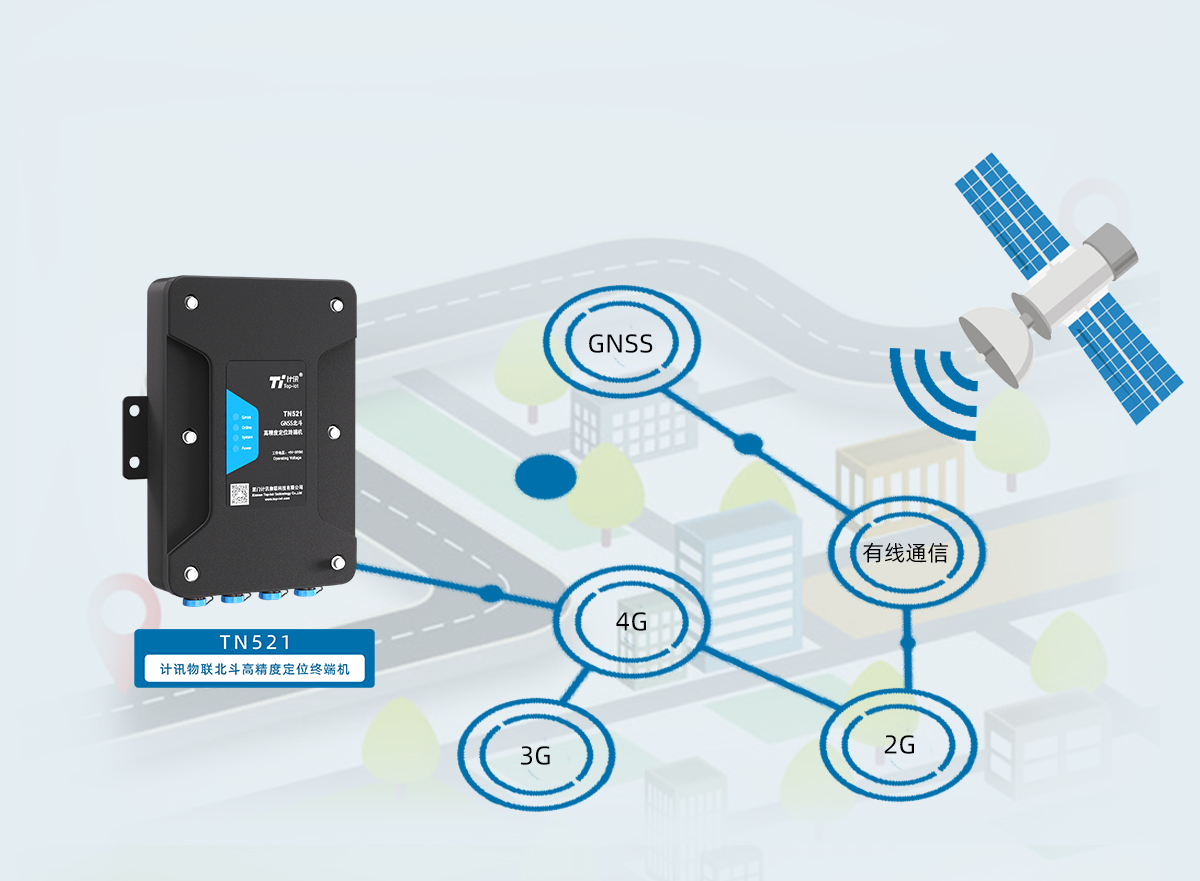

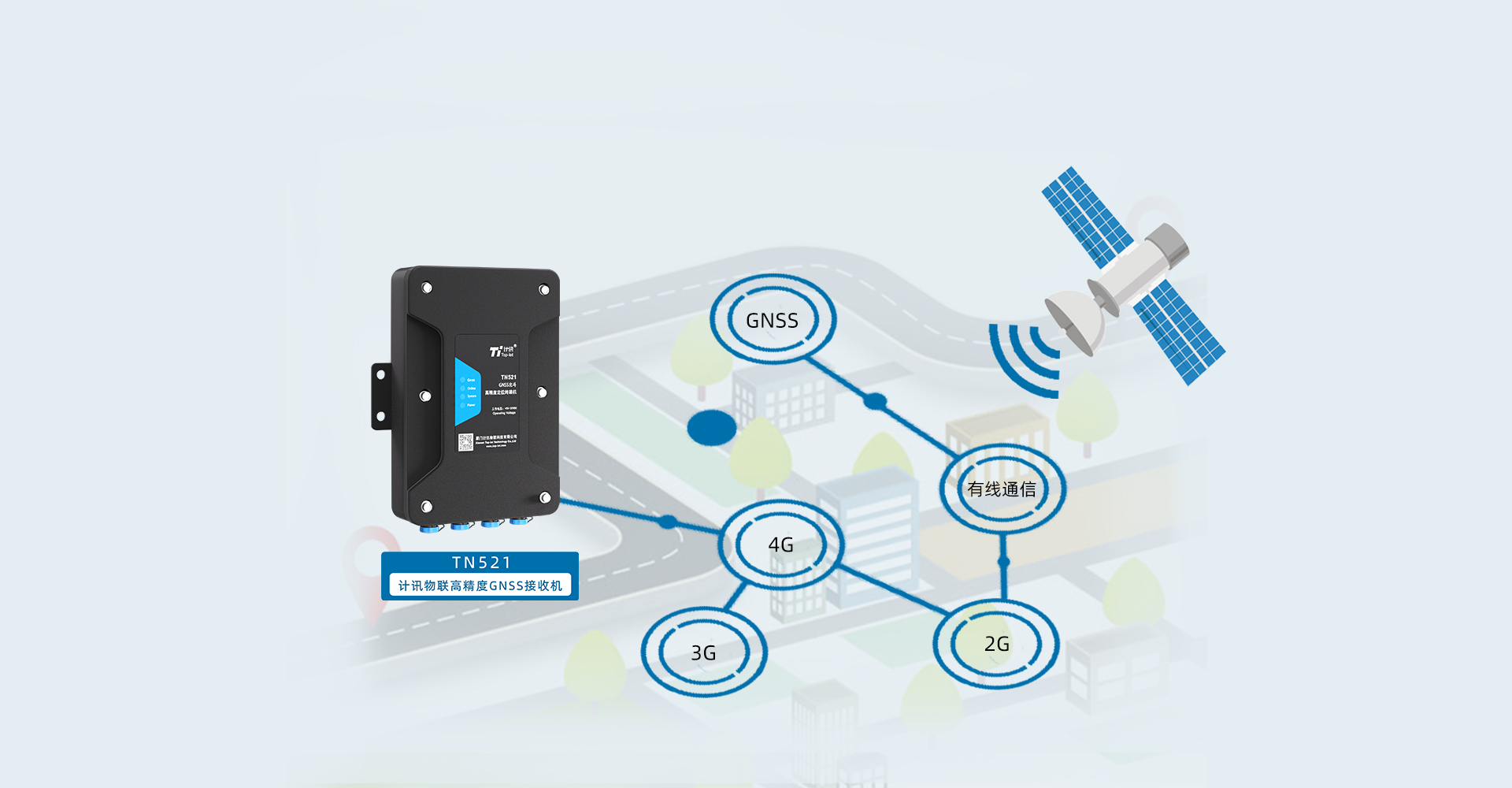

GNSS北斗高精度定位技术


计讯物联TN521高精度北斗GNSS接收机,支持北斗三代多星多频高精度定位,集成GNSS接收器、有线通信和4G/3G/2G无线通信等,兼容更好、信号更强,连接更稳定。

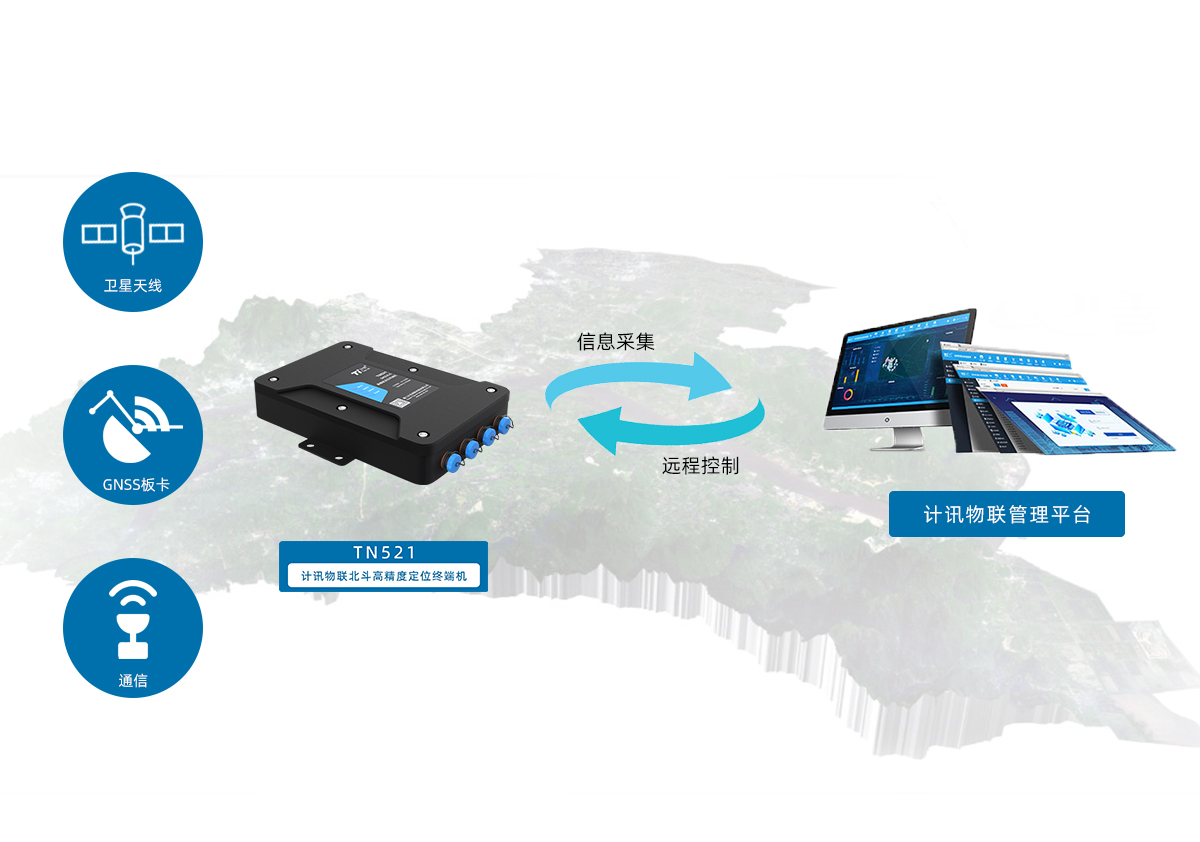

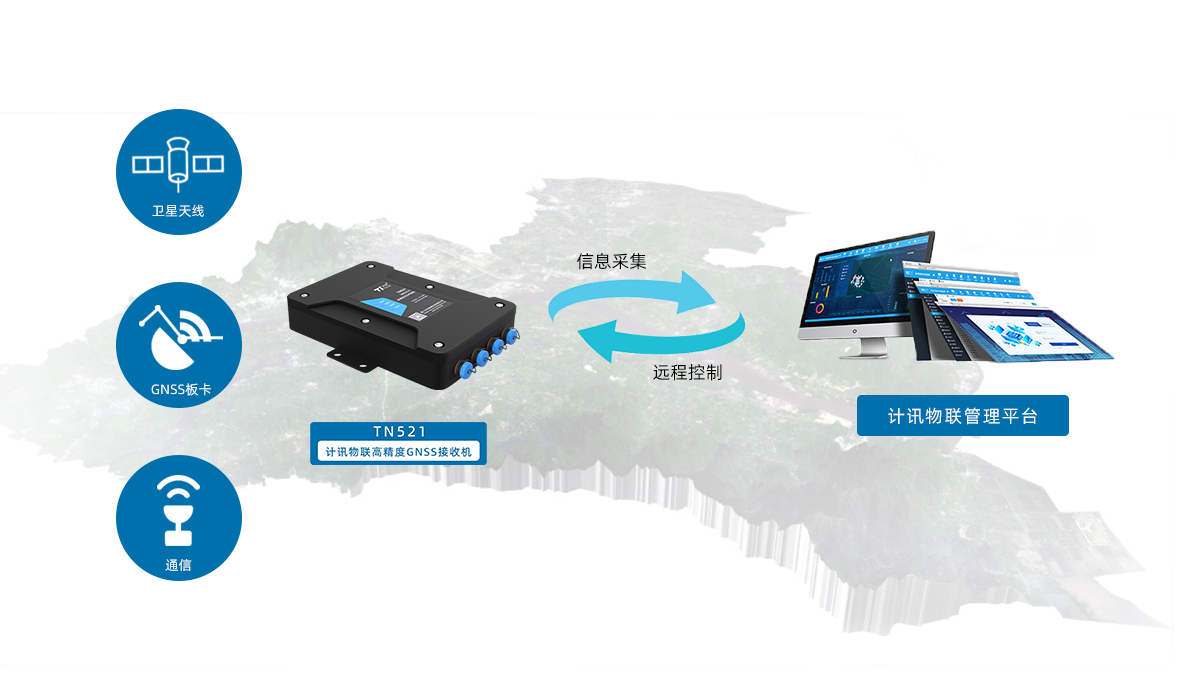

分体式、低功耗、多功能一体化设计


采用一体化集成设计,集成卫星天线,GNSS板卡,通信;整机集成度高,便于野外安装调试,增强设备的防护性能。支持远程控制和状态信息采集的设计,可满足野外对地表位移进行长期稳定监测的应用,方便大规模管理监测运维系统,降低维护成本。




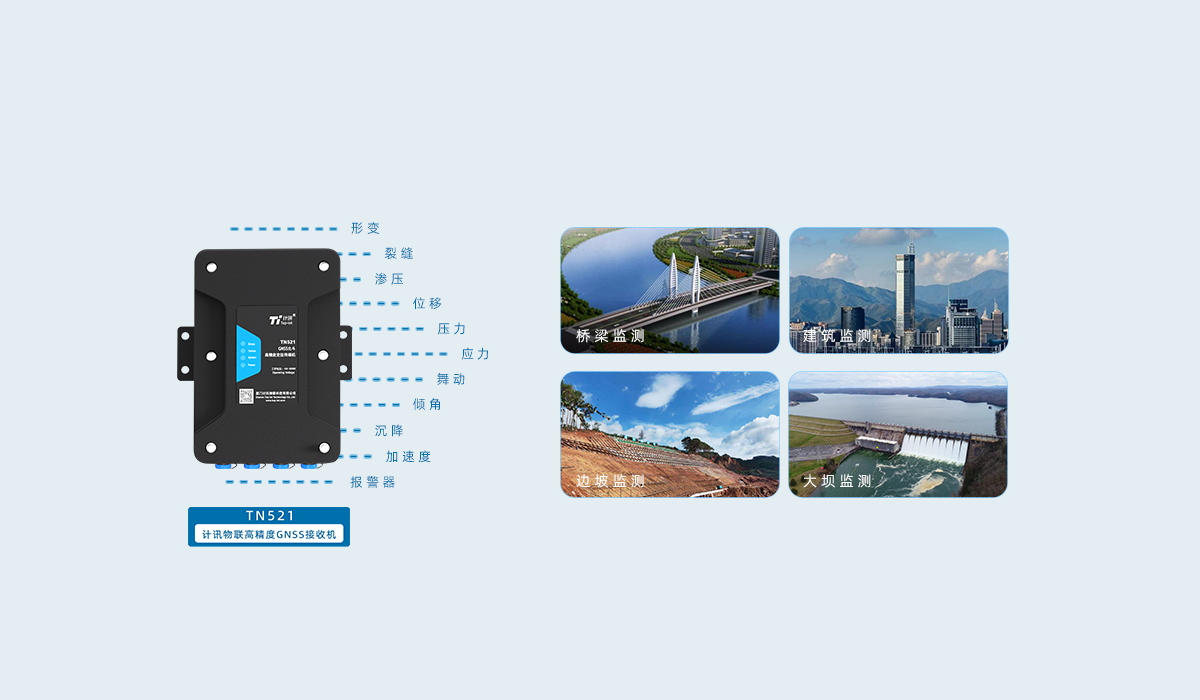

高精位移、形变监测专用接口,监测定位更精准


计讯物联TN521高精度北斗GNSS接收机,静态解算精度满足:平面精度:±2.5mm+ 1ppm RMS,高程精度:±5+1×1ppm RMS。专业应用于监测各类形变、裂缝、舞动、倾斜等应用场景。可接入:形变、裂缝、渗压、位移、压力、应力、舞动、倾角、沉降、加速度、报警器等传感器。

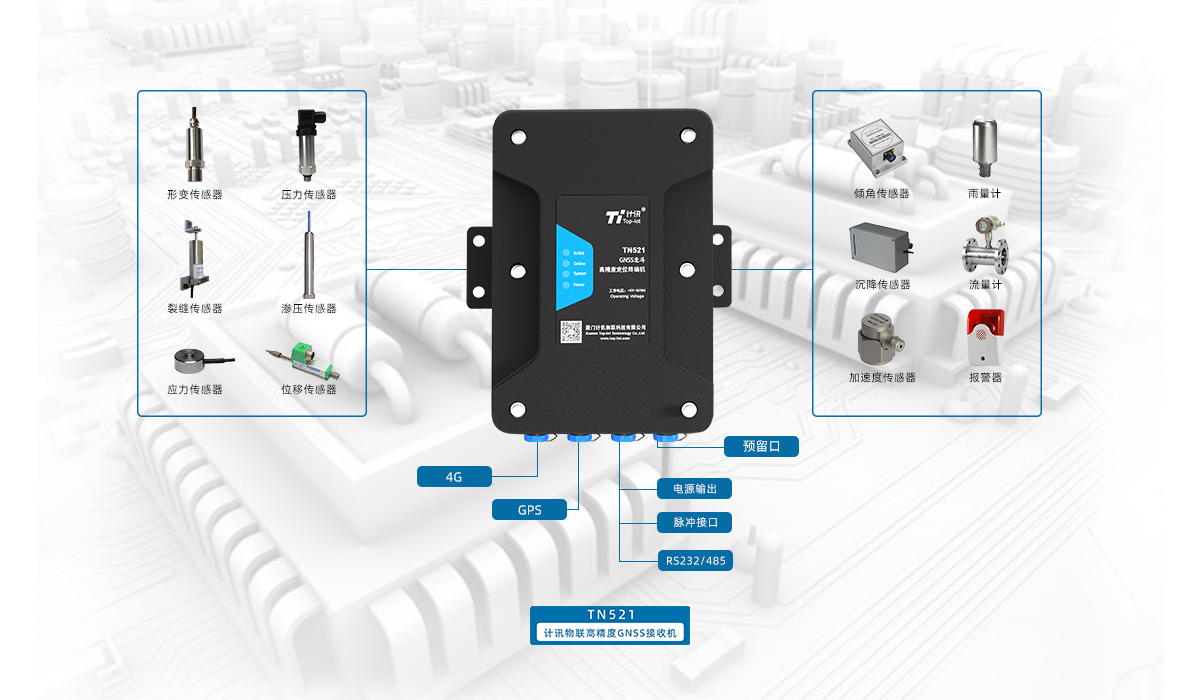

丰富的行业接口,兼容性强,适用性广


计讯物联TN521高精度北斗GNSS接收机配有1路RS232、1路RS485(可选2路RS485)1路电源输出(VCCOUT)、1路脉冲口(VCC_IN),可同时接入多个传感器,可灵活应用在不同的应用组网现场,满足各类传感器接入需求。




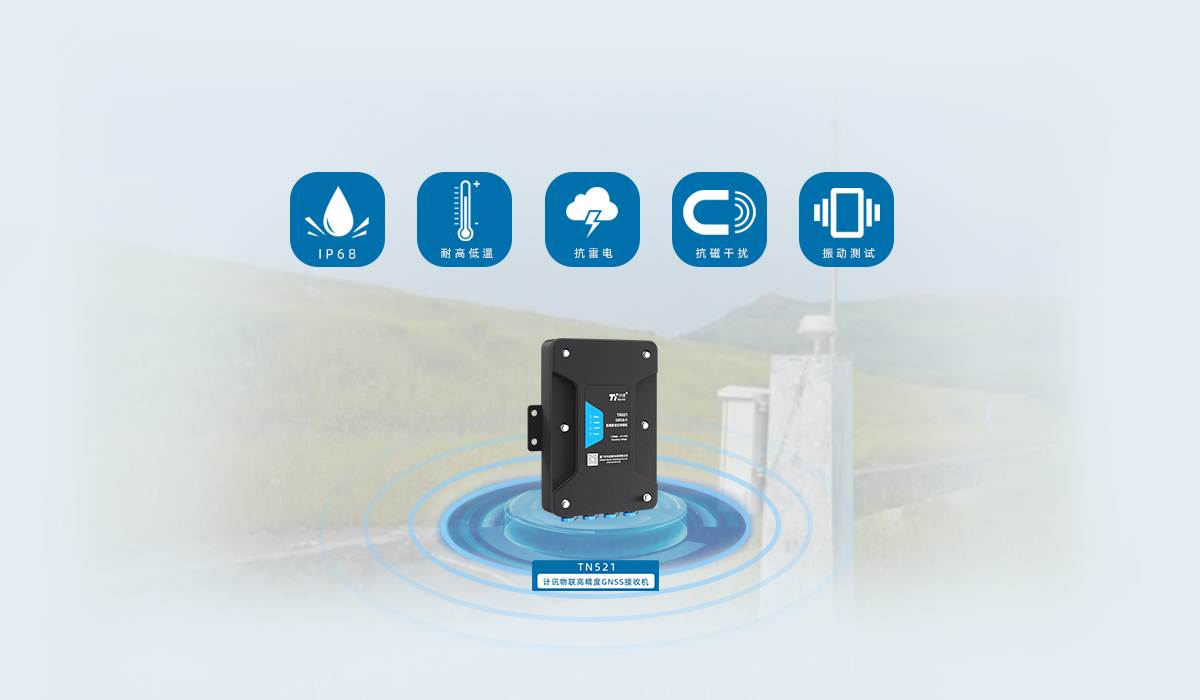

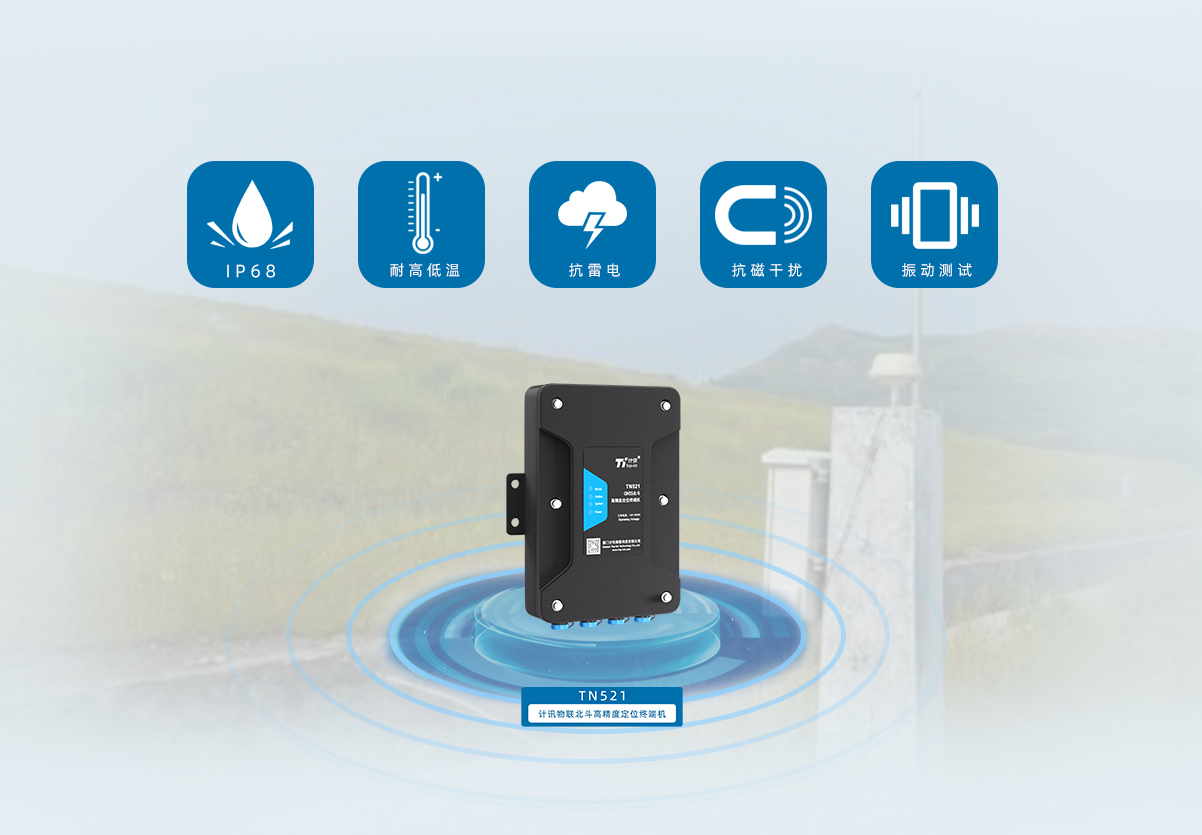

工业级设计,高性能环境指标,更稳定耐用


采用一体化集成设计,具备IP68防护等级,耐高低温-45°-85°,湿度抗95%冷凝,防潮、防湿、抗雷电、抗磁磁干扰等。经过长时间振动测试。是一款强防护、高稳定性的地灾监测终端机

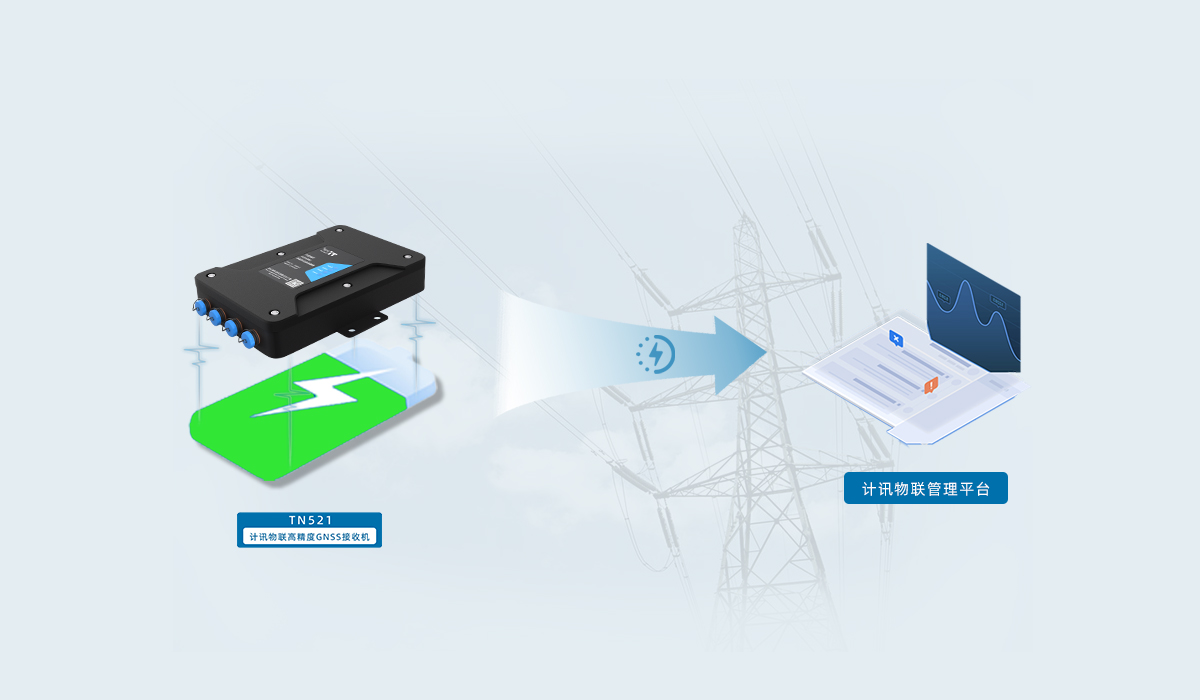

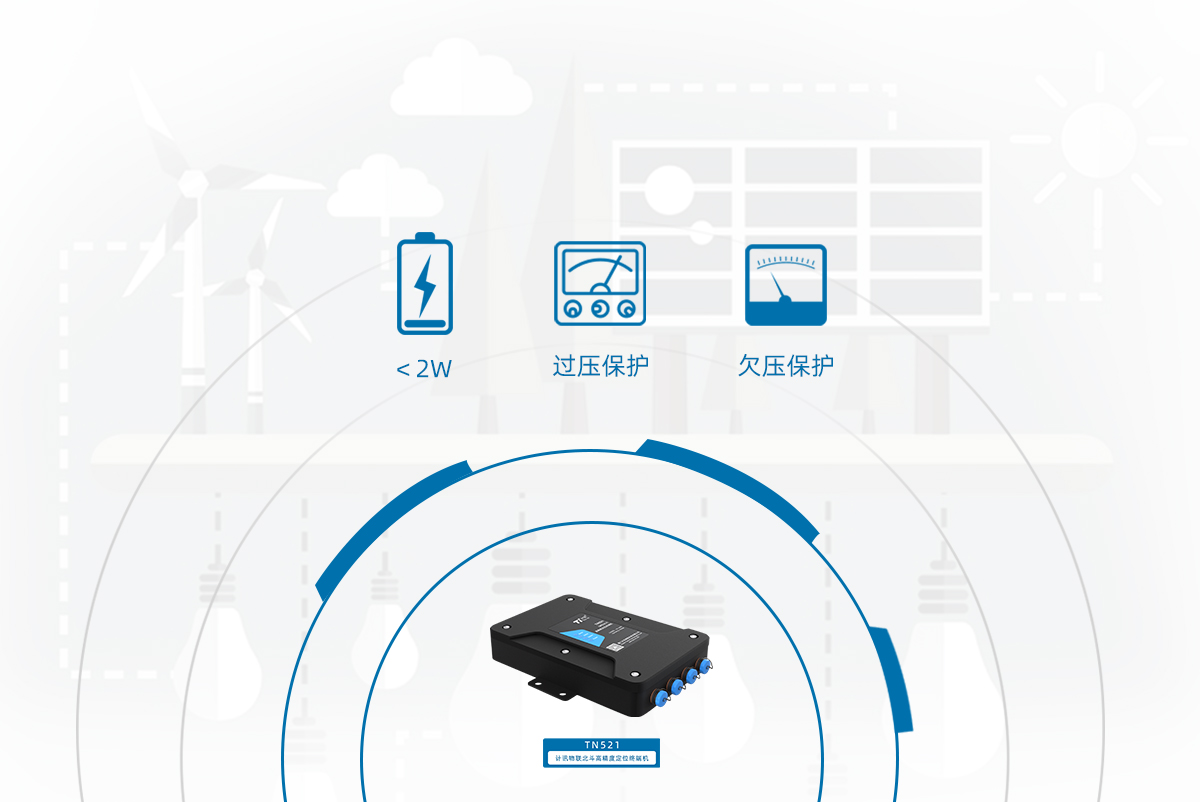

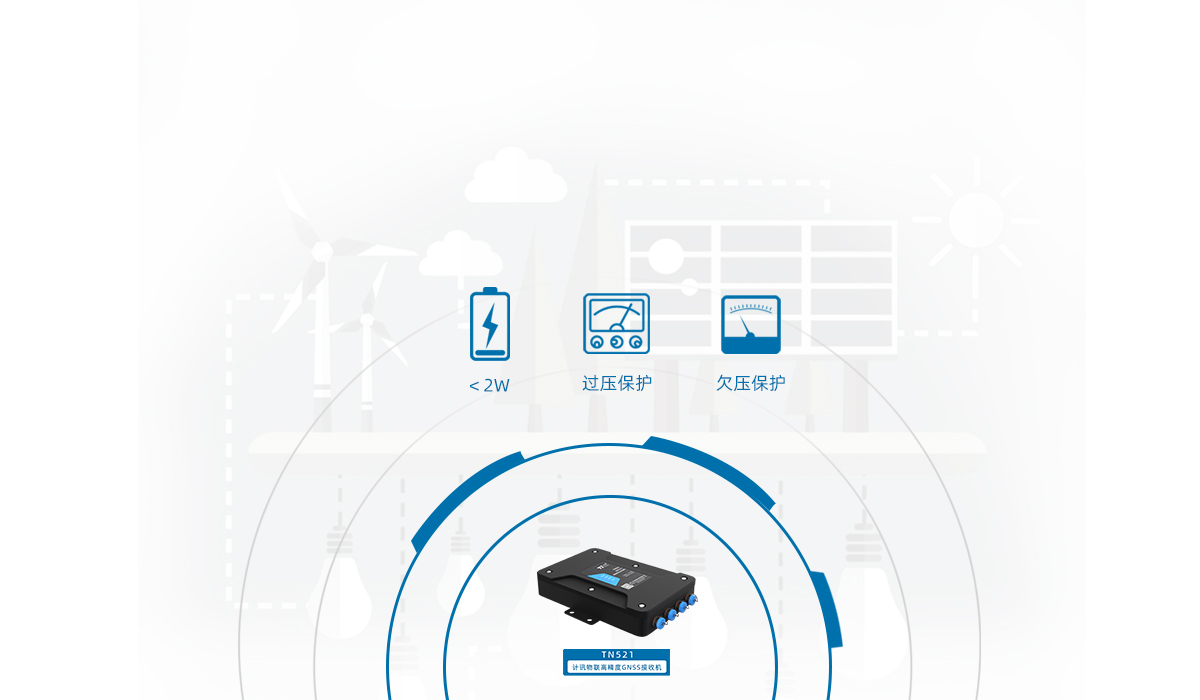

低功耗设计,按需供电模式


在采样间隔不低于 15s 且上传间隔不低于 15s 情况下功耗<2W。按需供电方式,满足连续30个阴雨日正常工作(过压及欠压保护)。

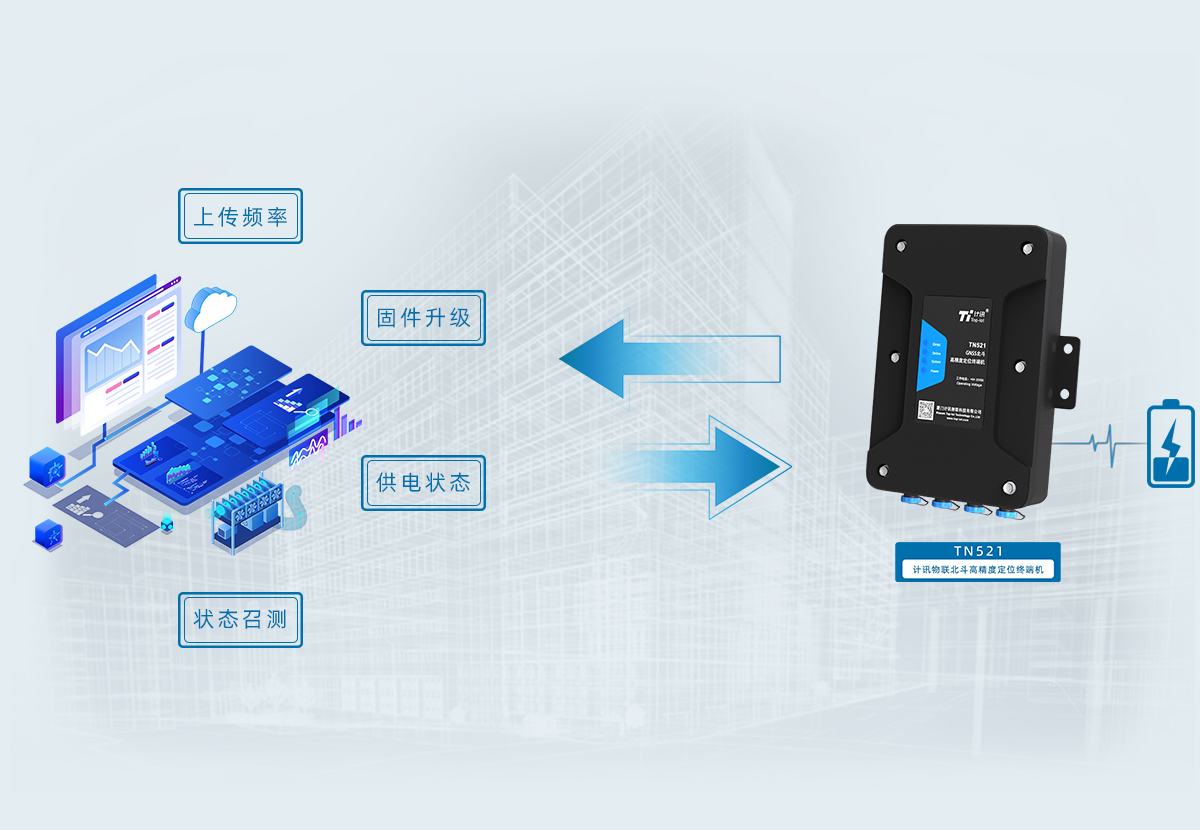

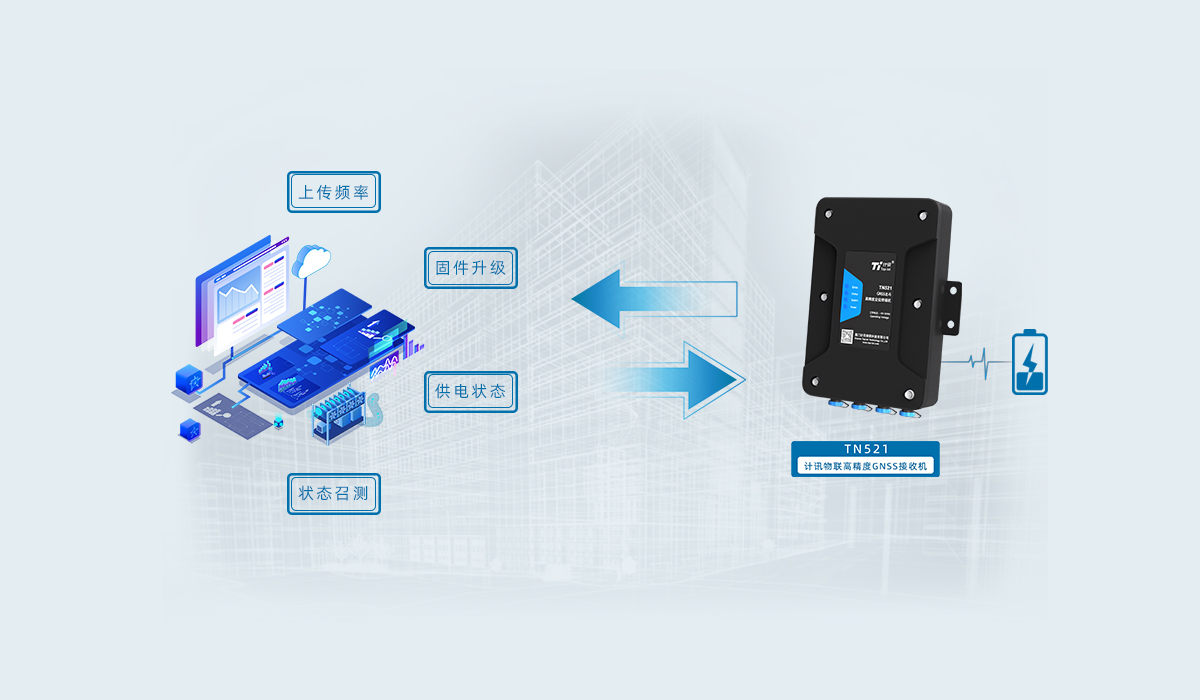

远程配置,降低维护成本


终端机支持远程配置,现场提供电源即可,大幅减少现场工作强度,保障施工安全,必要时进行修改上传频率,固件升级,供电状态和终端设备状态召测等。

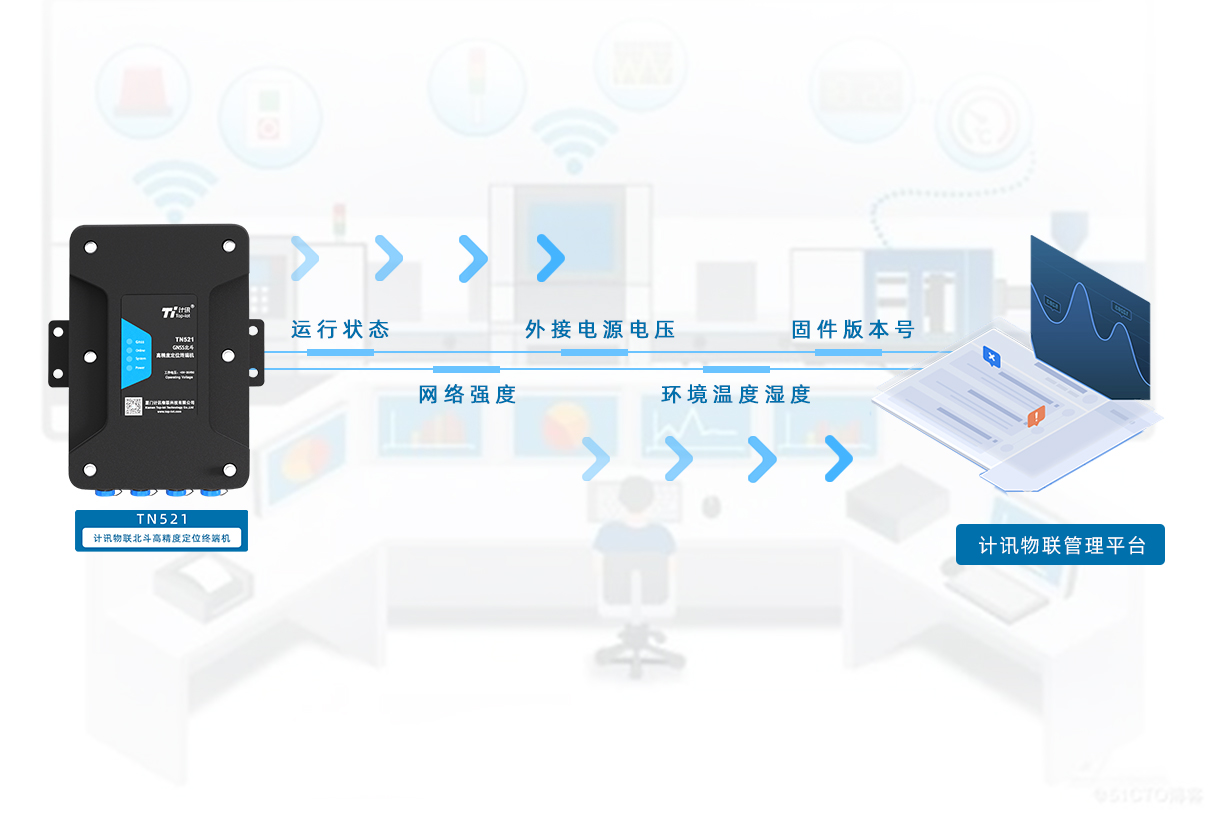

状态监控,实时掌握前端设备工作状态



终端机应具备运行状态监视功能,可将自身的运行状态、网络强度、外接电源电压,环境温度湿度(需要外接传感器),固件版本号等运行状态信息传输至后台。

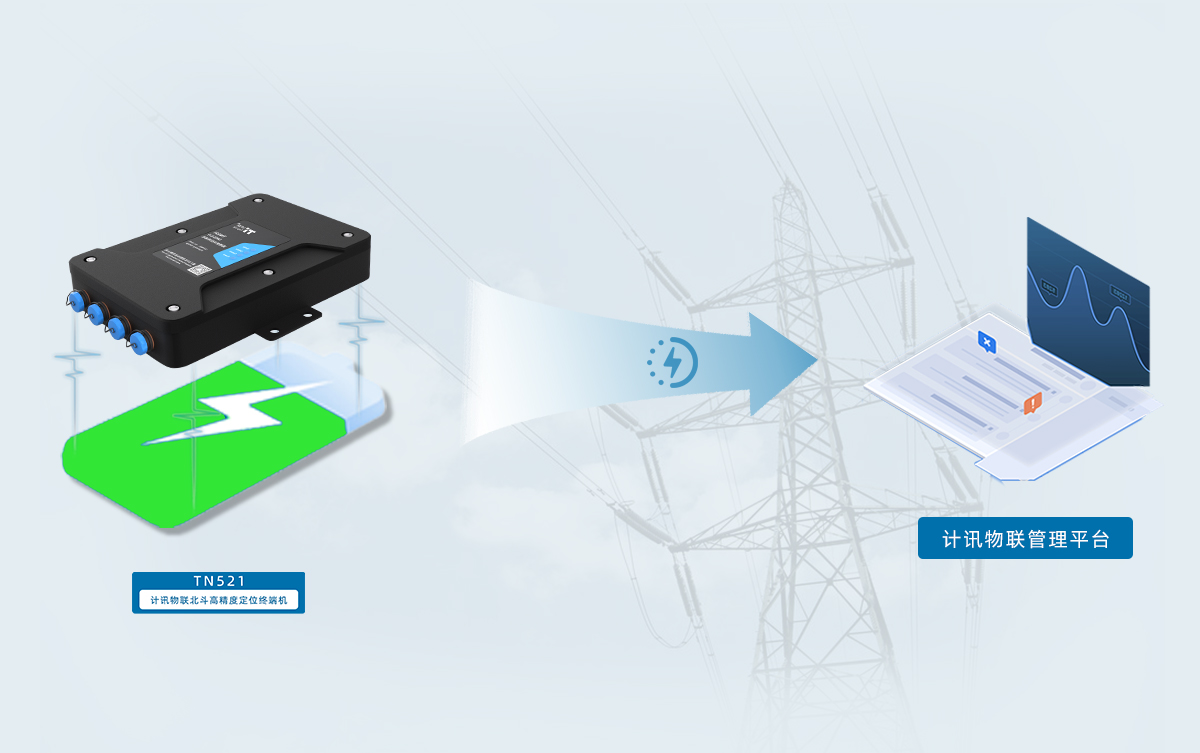

电量监视,掌握设备用电情况


终端机应具备监测外置电池剩的电量信息(百分比或电压值),并将监测到的电量信息传输至后台。

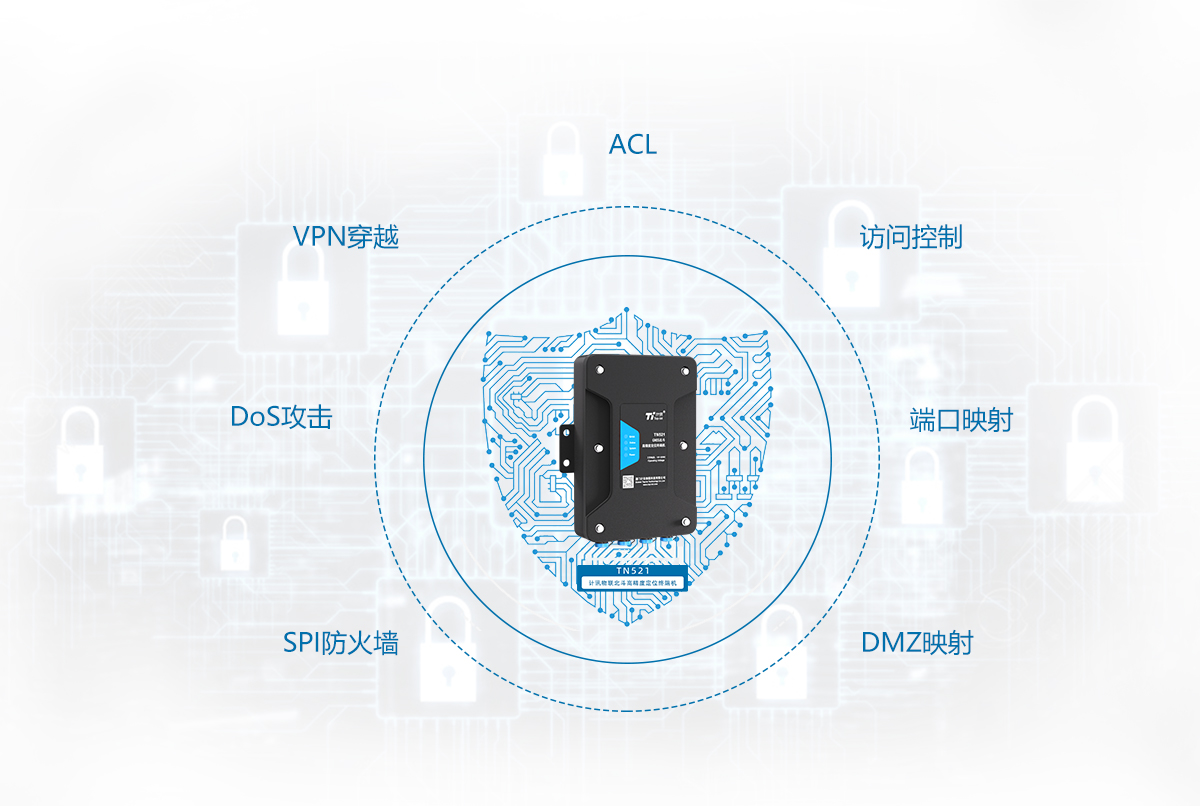

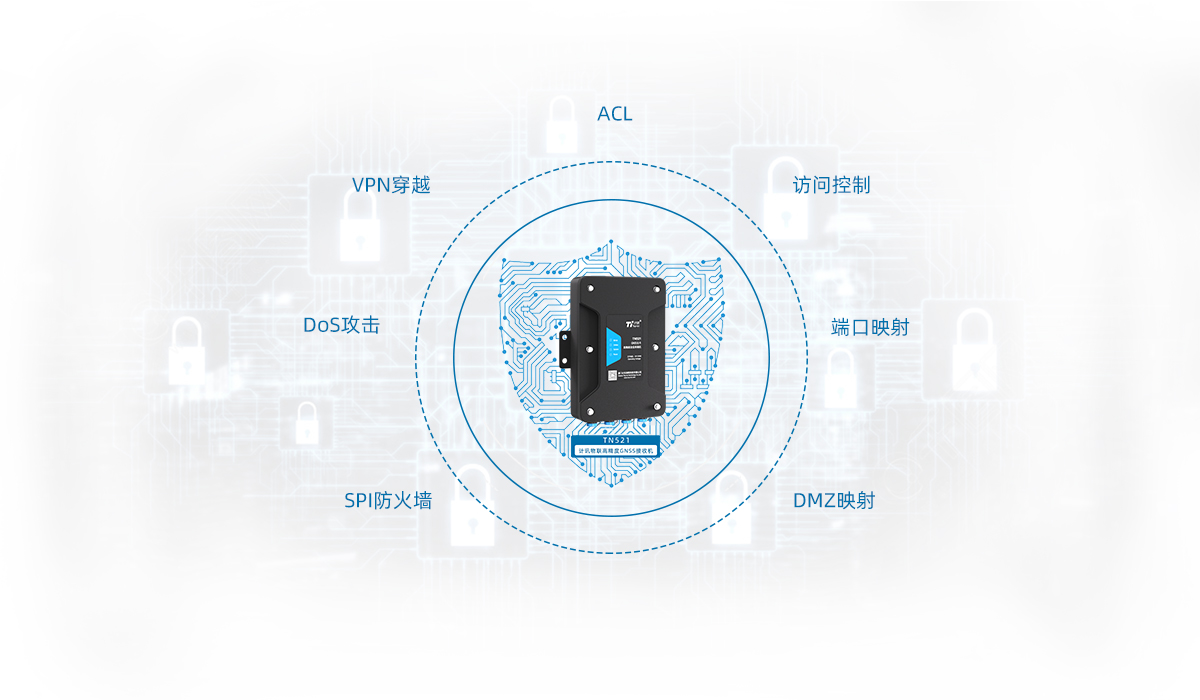

内置防火墙,保障网内安全



支持SPI防火墙,DoS攻击,VPN穿越,访问控制,端口映射、DMZ映射、访问控制功能(ACL)等功能。专业防护,以保网关和局域网内设备的安全。

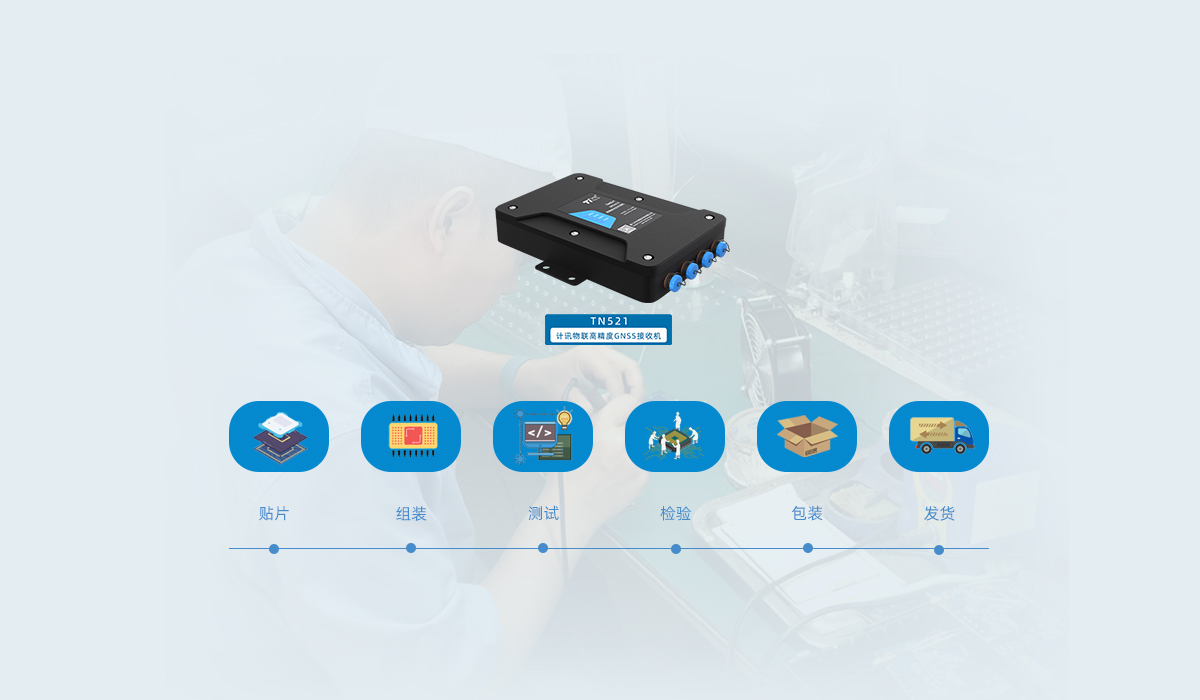

专业化生产流程

专业化生产流程,为您的设备安全成产提供一道道审查工序。




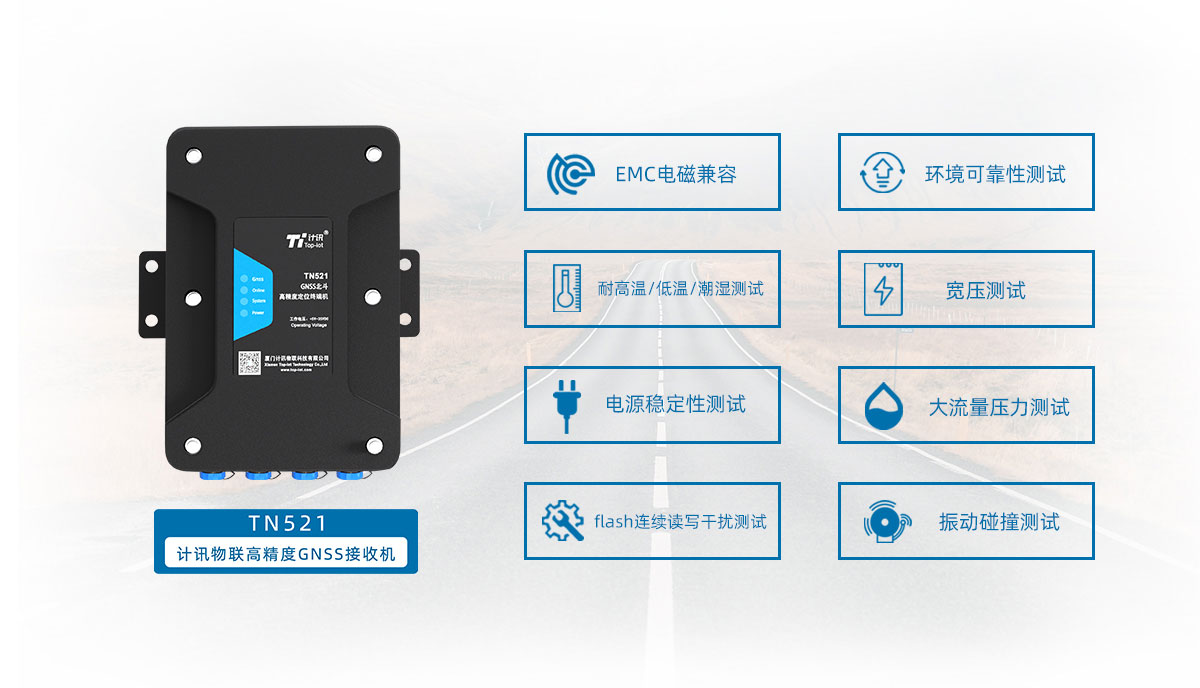

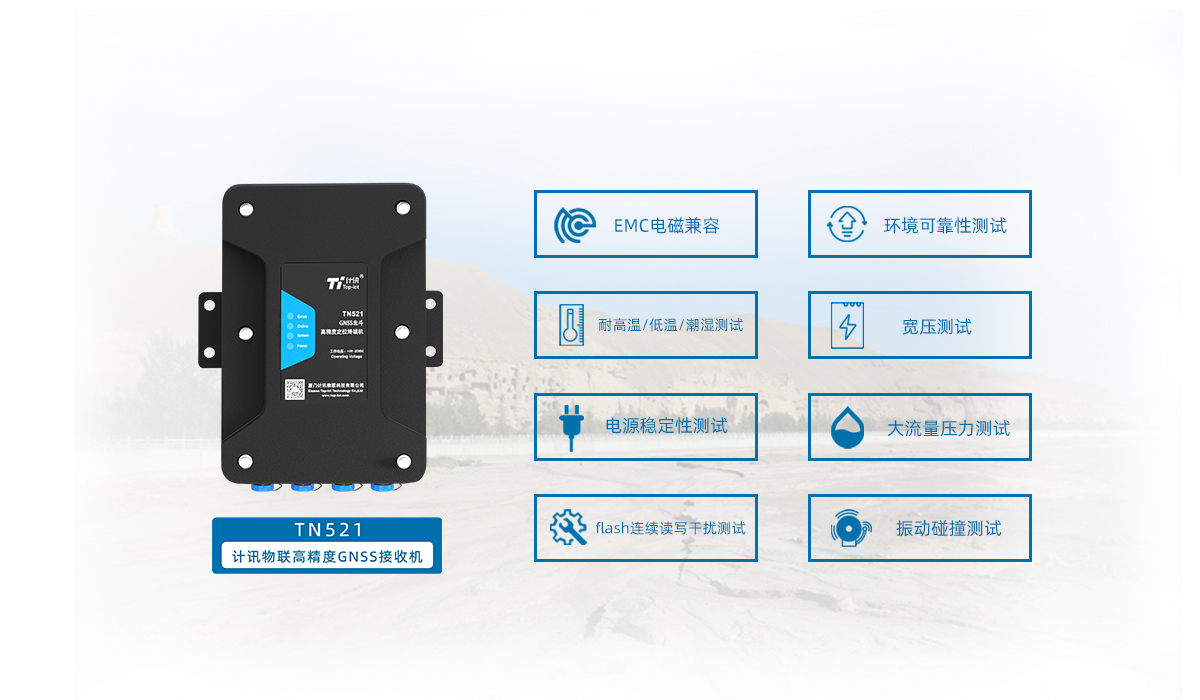

全面化设备检测


计讯物联设备经过层层检测测验,从高低温测试到EMC电磁兼容再到续写干扰等测试。确保设备能安全稳定运行!



技术参数


项目



GNSS性能

星频要求

DBS B1I/B2T
GPS/QZSS L1C/A,L2C
GLONASS L1/L2
GAL E1 & E5a

静态精度

接收机静态解算精度满足
平面精度:±2.5mm+ 1ppm RMS
高程精度:±5+1×1ppm RM

GNSS天线

外置测量型天线

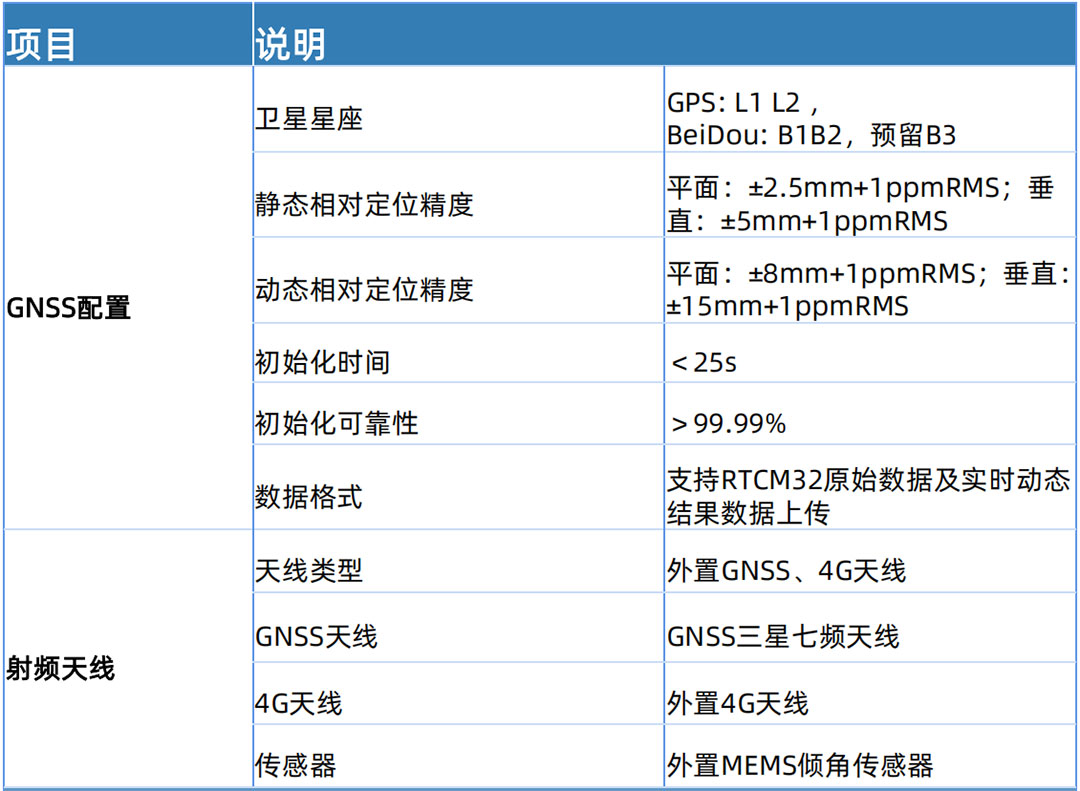

GNSS配置

卫星星座

GPS: L1 L2 ,BeiDou: B1B2,预留B3

静态相对定位精度

平面:±2.5mm+1ppmRMS;垂直:±5mm+1ppmRMS

动态相对定位精度

平面:±8mm+1ppmRMS;垂直:±15mm+1ppmRMS

初始化时间

25s

初始化可靠性

99.99%

数据格式

支持RTCM32原始数据及实时动态结果数据上传

射频天线

天线类型

外置GNSS、4G天线

GNSS天线

GNSS三星七频天线

4G天线

外置4G天线

传感器

外置MEMS倾角传感器

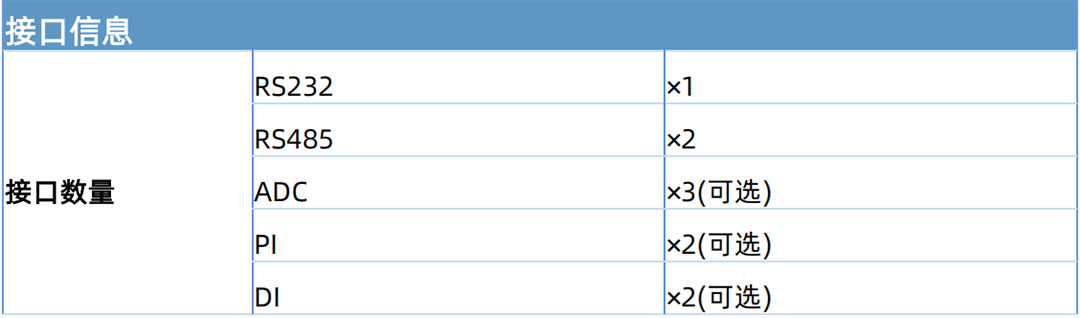

接口数量

RS232

×1

RS485

×2

ADC

×3(可选)

PI

×2(可选)

DI

×2(可选)

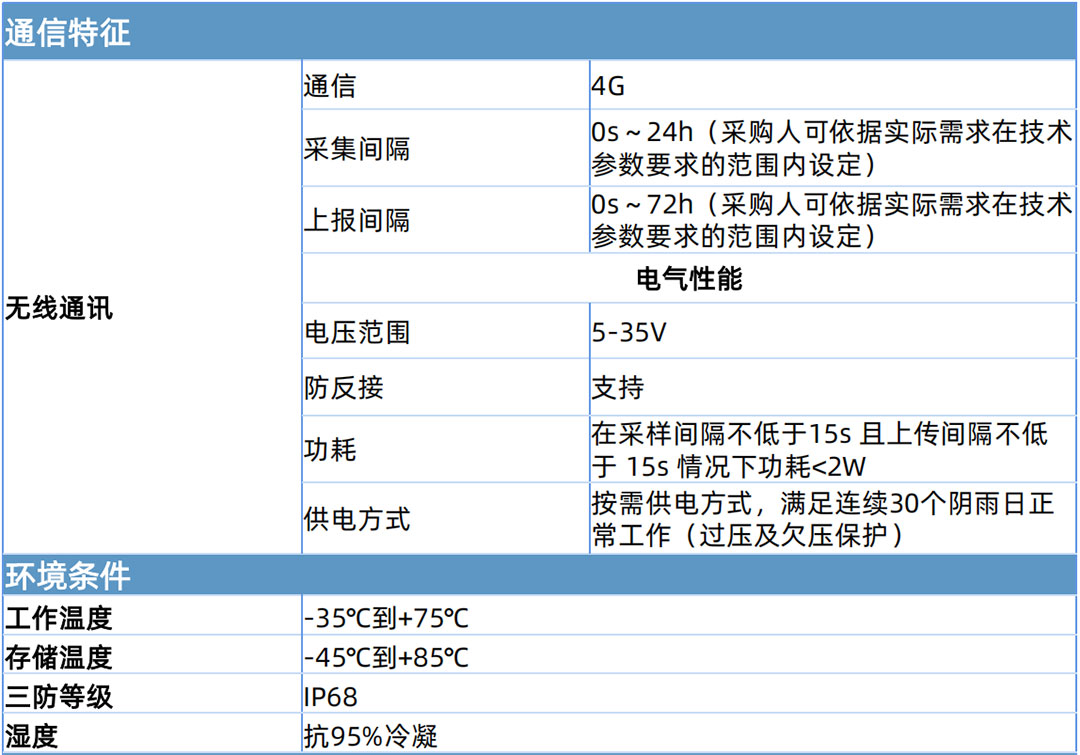

无线通讯

通信

4G

采集间隔

0s~24h(采购人可依据实际需求在技术参数要求的范围内设定)

上报间隔

0s~72h(采购人可依据实际需求在技术参数要求的范围内设定)

电气性能

电压范围

5-35V

防反接

支持

功耗

在采样间隔不低于15s 且上传间隔不低于 15s 情况下功耗<2W

供电方式

按需供电方式,满足连续30个阴雨日正常工作(过压及欠压保护)






环境指标

工作温度

-35℃到+75℃

存储温度

-45℃到+85℃

三防等级

IP68

湿度

95%冷凝

人机交互

指示灯×4

电源指示灯、卫星指示灯,4G指示灯,系统灯

安装方式

标准观测墩、现浇混凝土墩、钢结构等

结构

外壳材质

金属

安装方式

挂耳式

尺寸

100*100*23 mm

重量

2.96Kg

描述

说明

线材类型

7芯线序

颜色

接口形式

接口线序

定义

外设

一分二

1

四芯公头

1

VCCOUT

485传感器

2

2

GND

3

3

A1

4

4

B1

5

3PIN端子

1

PI

脉冲传感器

6

2

VCC_IN

7

3

GND



一分三

1

DC头

1

VIN+

电源输入

2

2

VIN-

3

DB9

2

232_RX

调试口

4

3

232_TX

5

5

GND

6





A0

预留458

7



B0

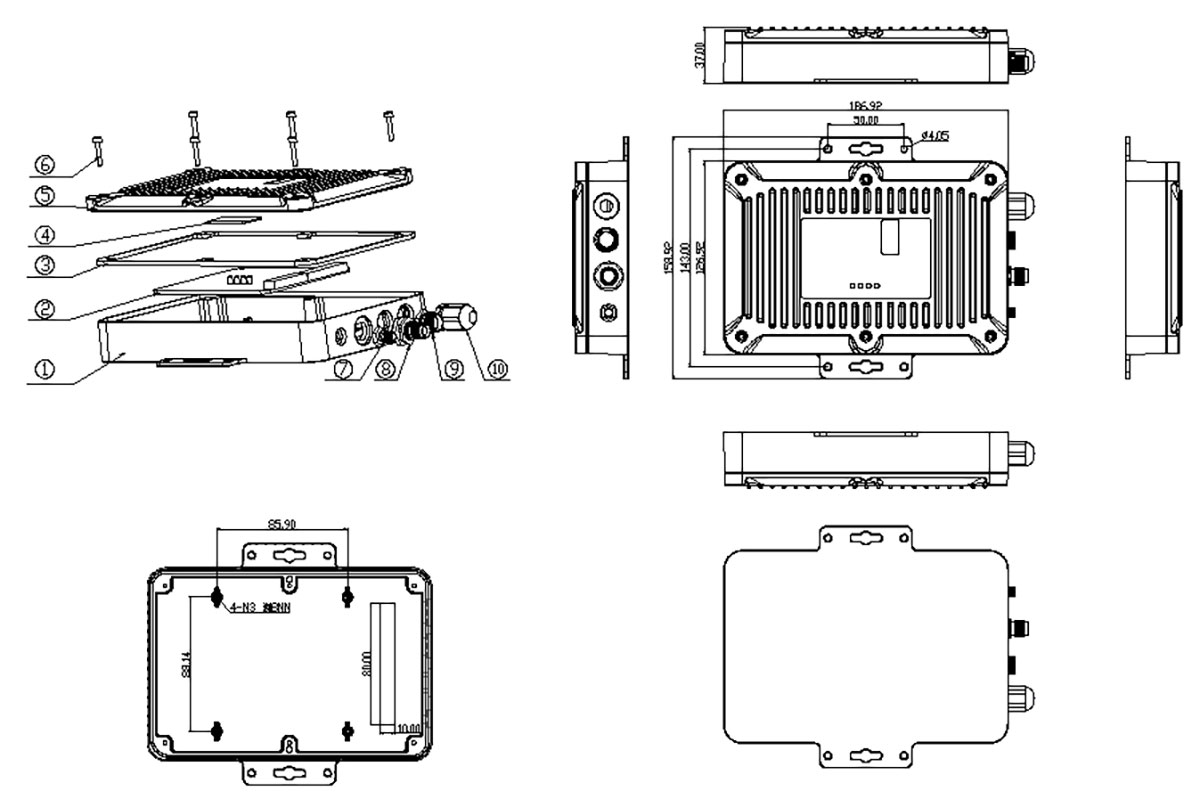

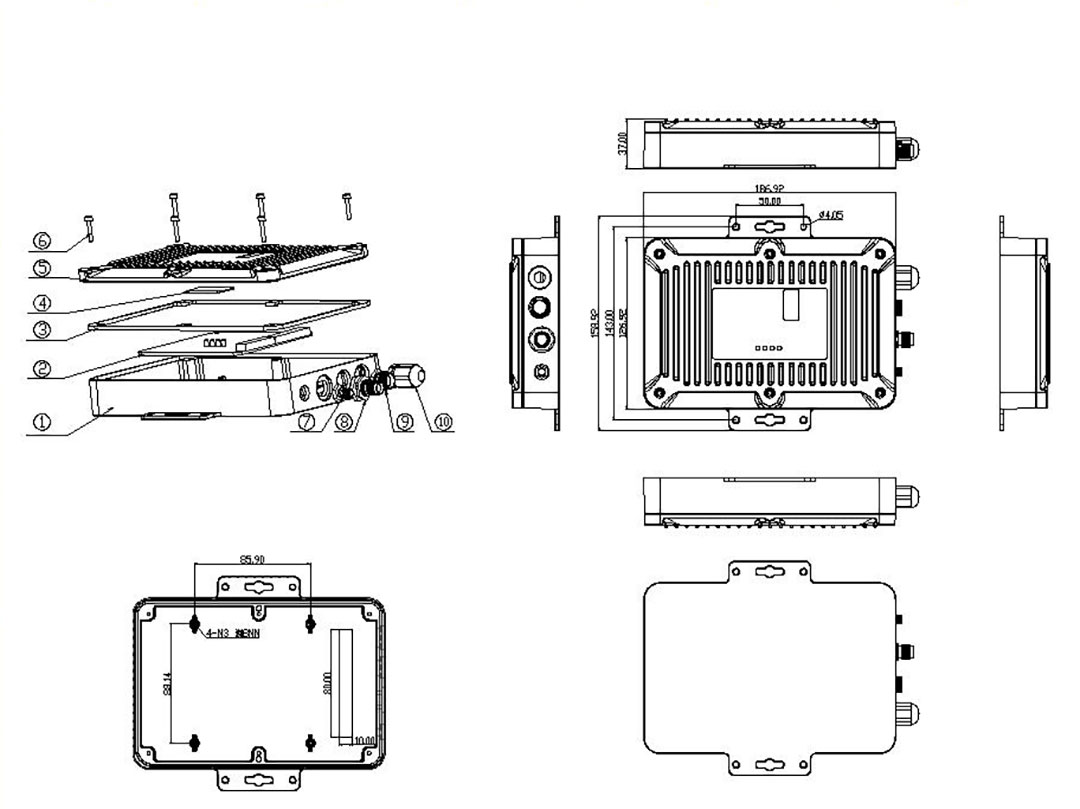

产品尺寸

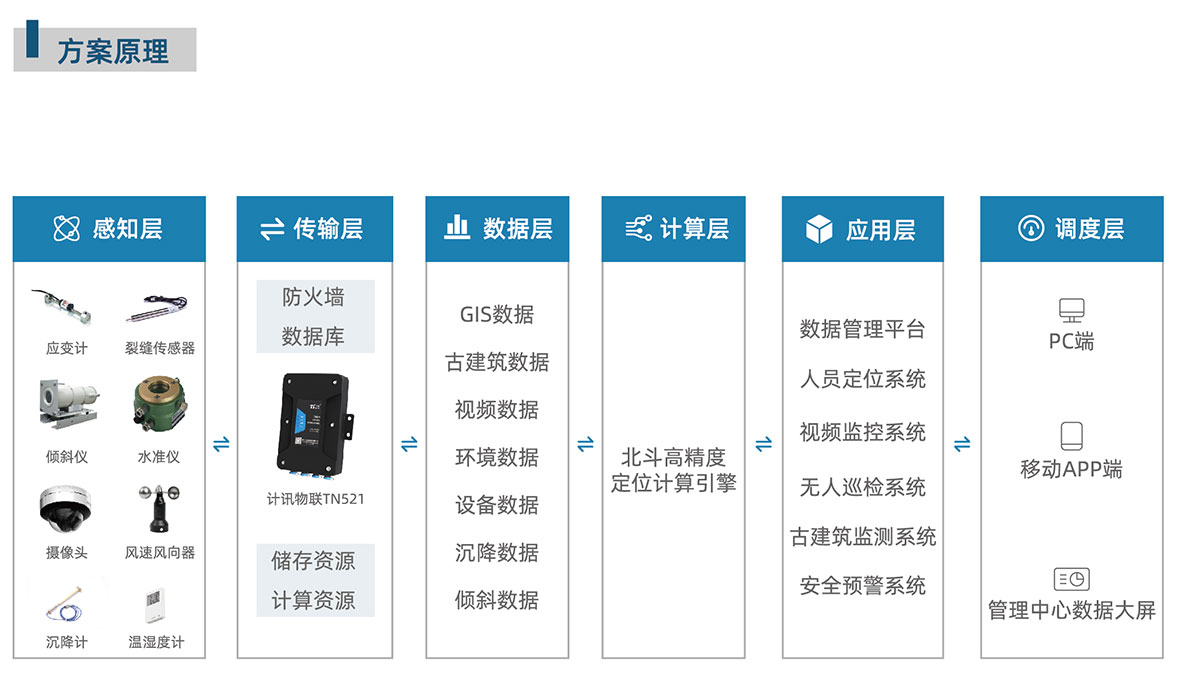

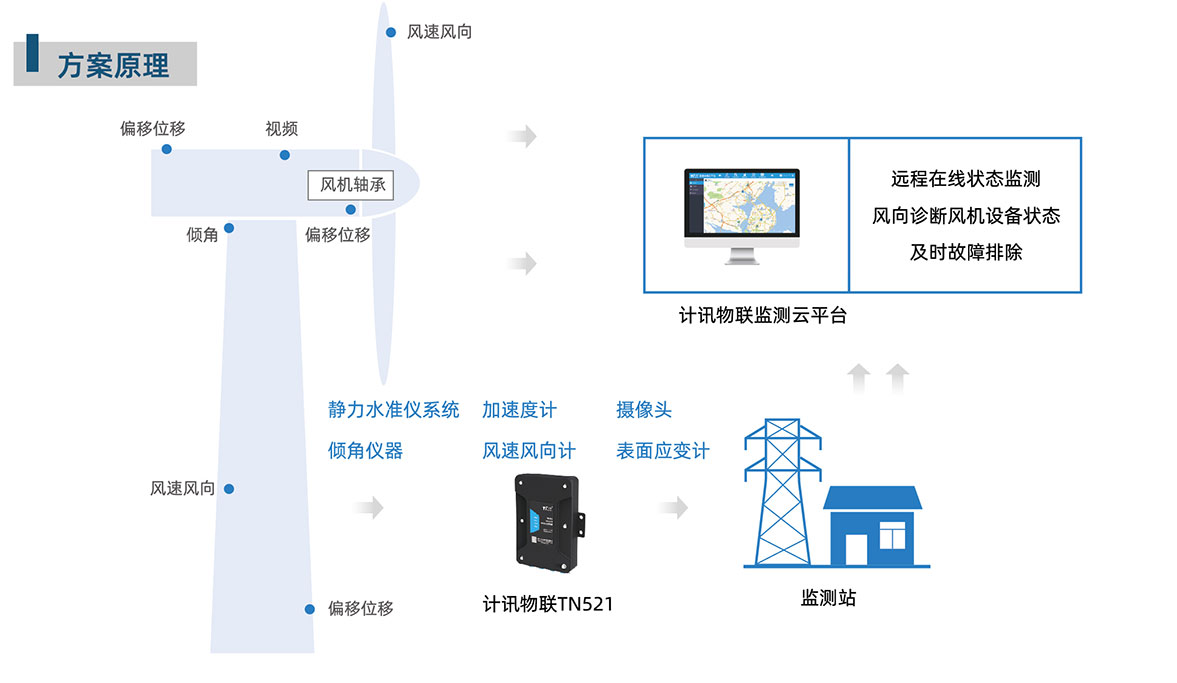

相关方案RELEVANT SOLUTIONS
