基础参数

网络通信

北斗短报文

支持单向/双向通信，兼容移动/联通/电信/3G/4G网络

4G模组

兼容NB-IoT/LTE协议，支持TCP/IP/UDP等行业协议

数据存储

数据记录

支持本地存储与断点续传

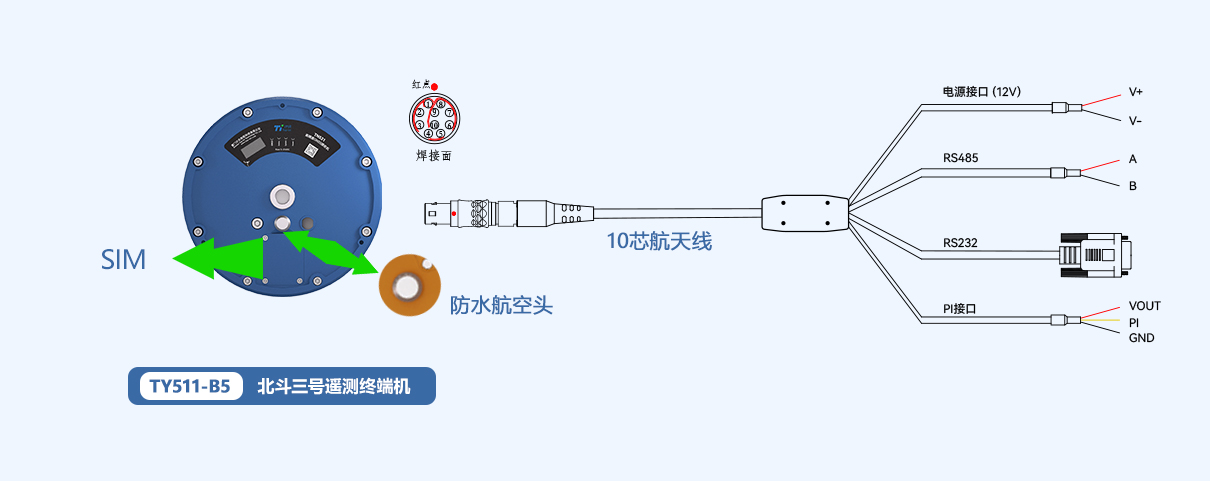

接口

RS232/RS485

1路RS232（1路Debug口）、1路RS485，支持MODBUS RTU协议

SIM/UIM卡接口

标准的Nano-SIM卡，支持1.8V/3V SIM/UIM 卡，内置15KV ESD保护

电源接口

2.5MM-DC电源接口，内置电源反相保护和过流/过压保护

模拟量

预留1路模拟量输入接口

输出电源

1 路受控输出，

（输出电压值与设备供电电压相同默认12V 。额定输出电流1A）

PI脉冲输入

1路，大于2V电平有效

北斗三号通信卡

标准的StandardSIM，内置15KV ESD保护

环境适应性

工作温度

-35℃~+75º℃

存储温度

-40℃~+85℃

防护等级

IP68

抗干扰能力

类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备。

物理特性

尺寸与重量

外形尺寸

200*150mm

重量

1.55KG

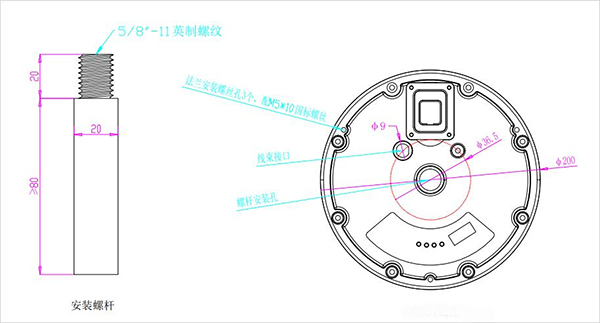

安装方式

标准观测墩 、现浇混凝土墩、钢结构等

指示灯

具有PWR 、SYS 、ONLINE 、GPS指示灯

核心性能参数

发射指标

参数小类

最小值

典型值

最大值

单位

发射频段 （ 可配置）

Lf1:1614.26±4.08

Lf2：1618.34±4.08

MHz

发送信息速率

2

-

16

kbps

发射功率

-

34

-

dBm

BPSK 相位调制误差

-

≤3

-

°

发射载波抑制

-

≥30

-

dBc

发射端口驻波

-

≤2:1

-

-

接收指标 (通信误码率

≤1E-5)

射频接收频率

S:2491.75±8.16

MHz

接收信息速

8

-

24

kbps

接收灵敏度

信息速率：8kbps

≤-130

dBm

信息速率：16kbps

≤-127.5

dBm

信息速率：24kbps

≤-123.8

dBm

接收通道个数

≥14

-

接收端口驻波

≤1.5 ：1

-

接收通路噪声系数NF

≤1.8

dB

捕获性能

首次捕获时间

≤2

s

重捕获时间

≤1

s

通信性能

(无外部干扰)

通信成功率

≥95%

-

电气性能

供电方式

DC 9~35V ，支持过压/欠压保护

防反接

支持

功耗

≤2W

存储

Flash

16MB

可靠性

MTBF

≥30,000小时
