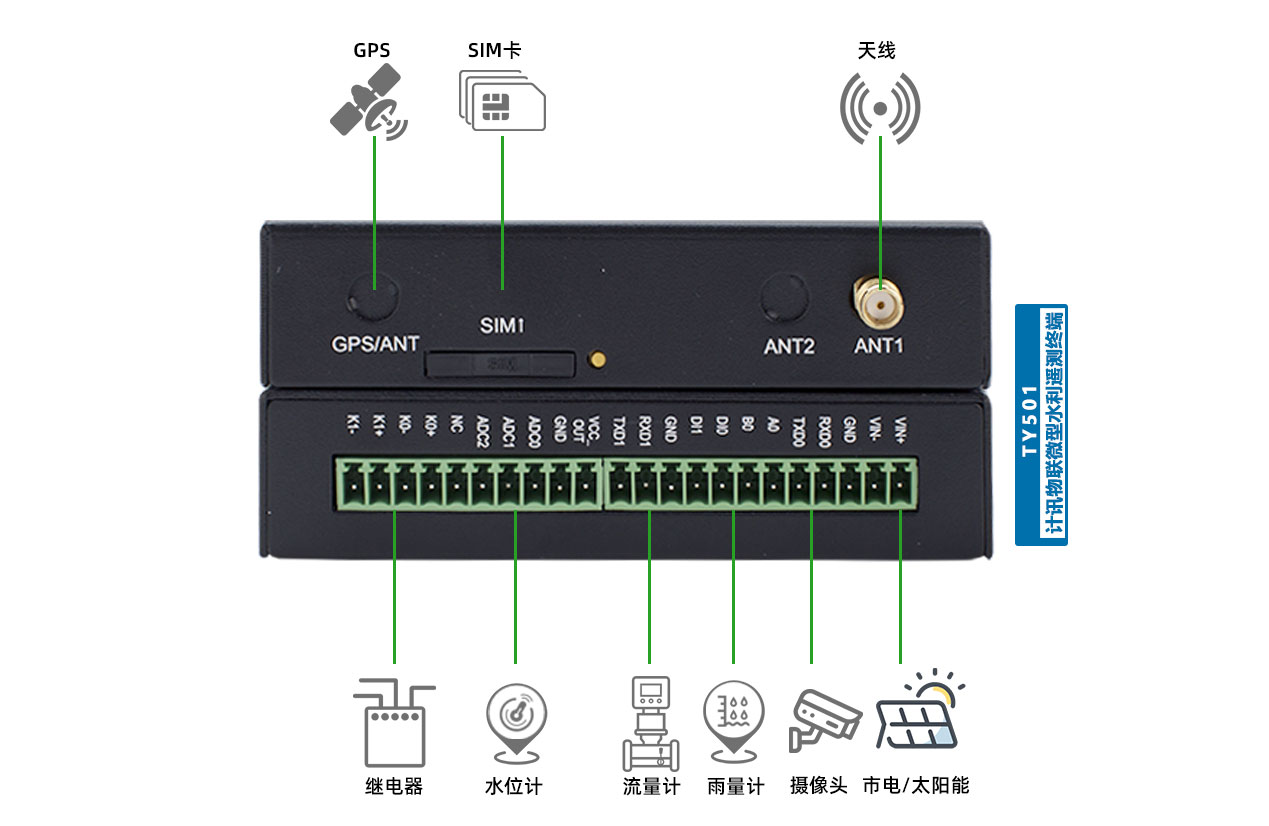

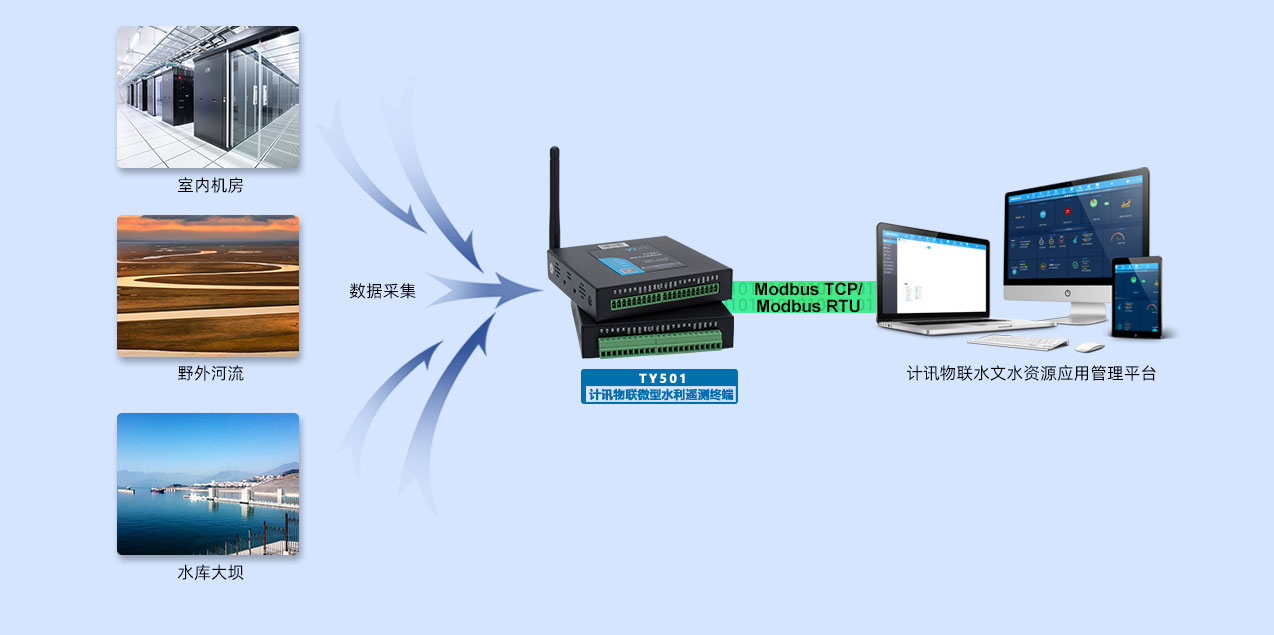

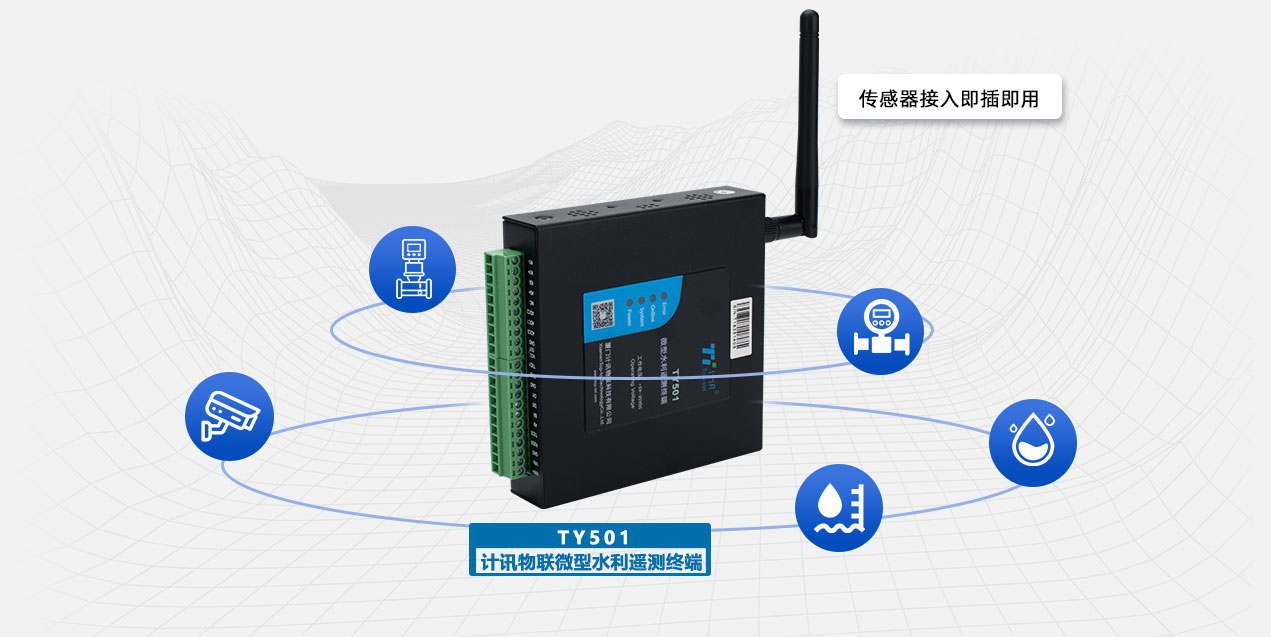

兼容各类传感器,数据采集、无损传输

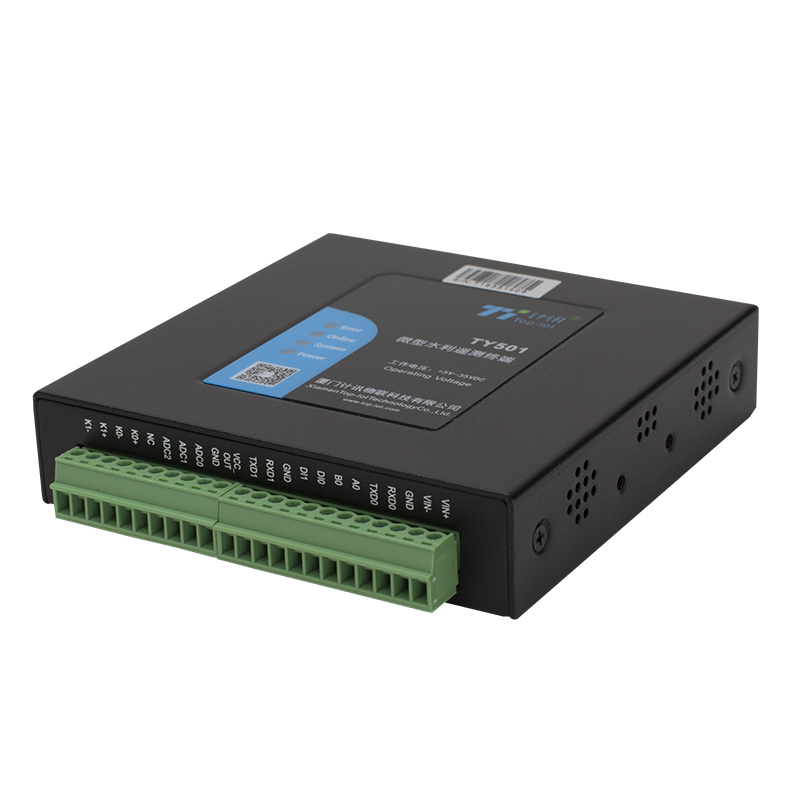

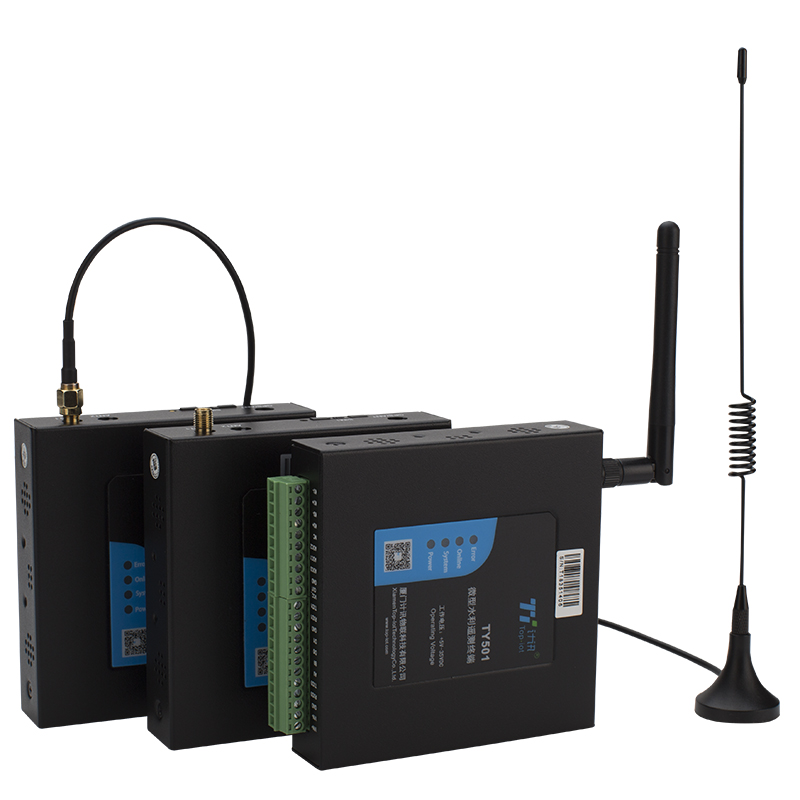

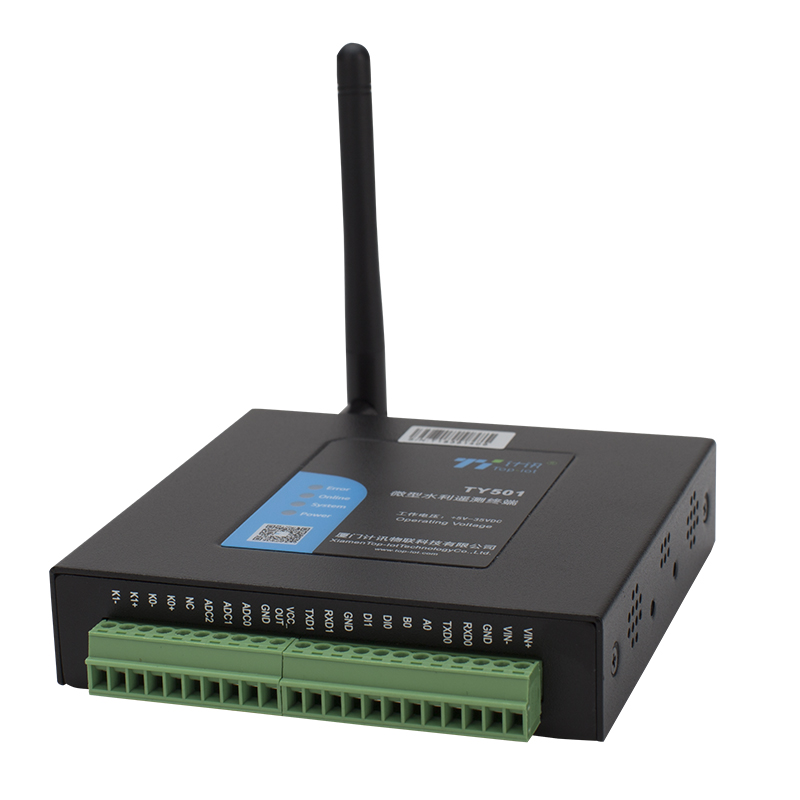

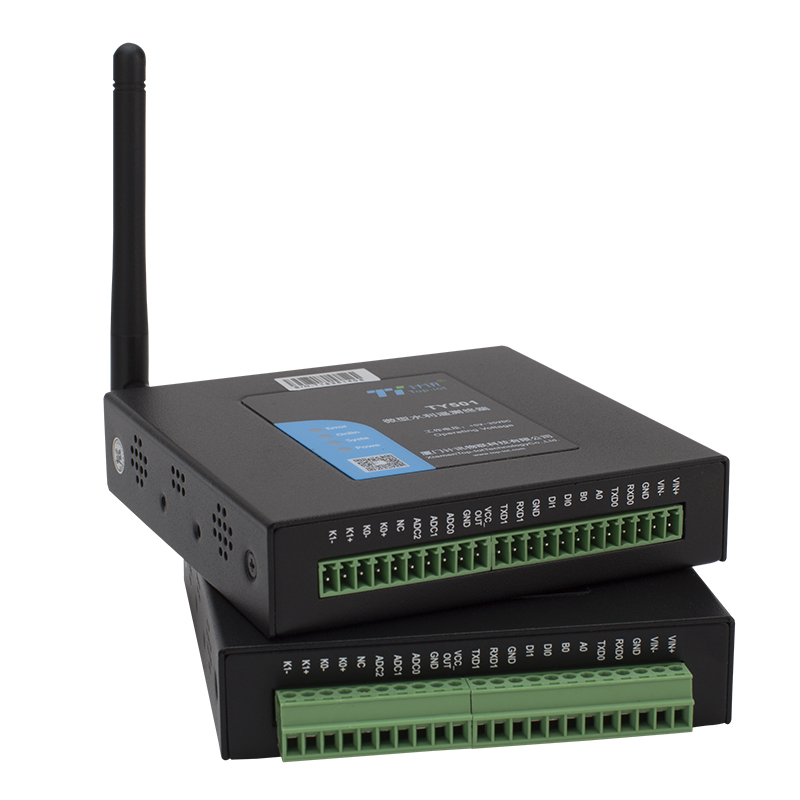

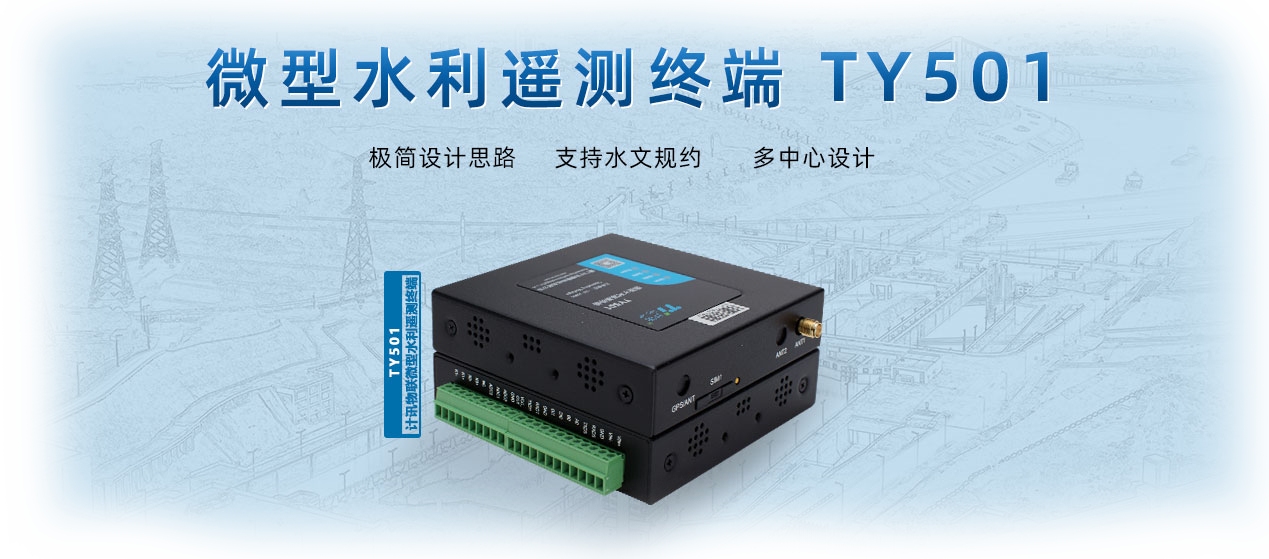

TY501微型水利遥测终端采用极简设计思路,实现水文水资源的关键数据采集、存储与控制、报警与传输等综合功能。可兼容各种类型的流量计、水位计、水质分析仪、雨量计、气象要素传感器、工业串口摄像机等仪器。支持市电或太阳能供电。数据采集传输一体化设计,通信更稳定。
|

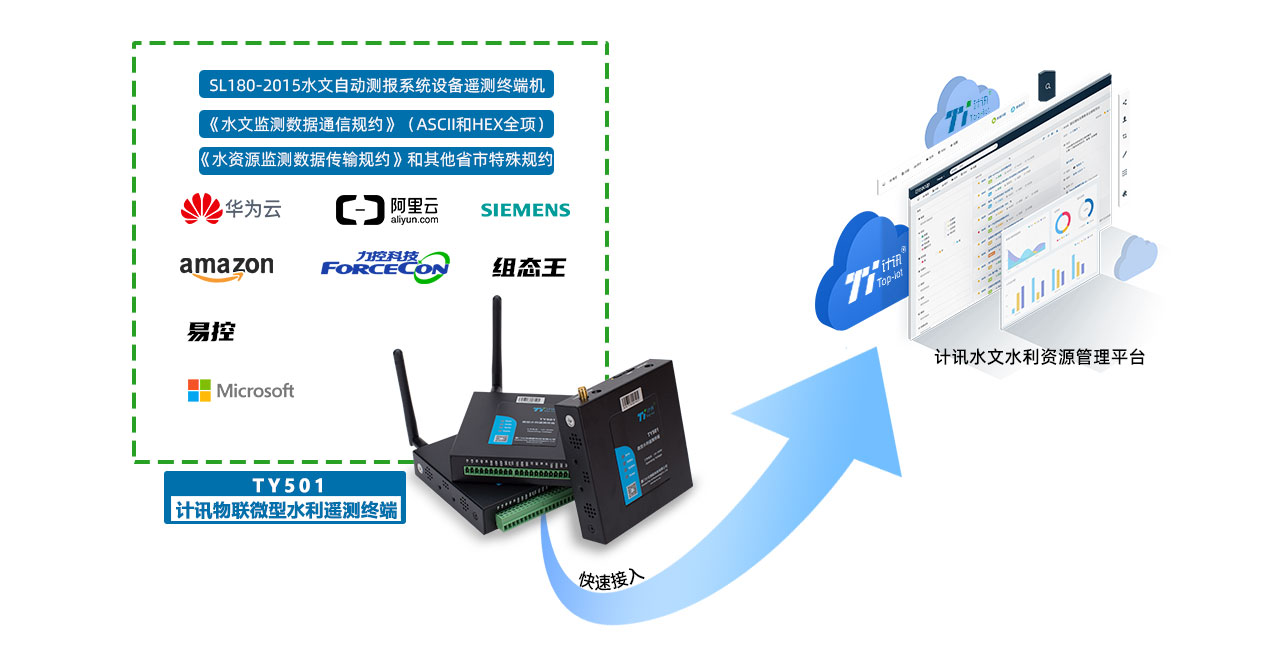

符合多种行业规约,兼容各种协议
可支持国家《水文监测数据通信规约》(ASCII和HEX全项)、《水资源监测数据传输规约》和其他省市特殊规约、SL180-2015水文自动测报系统设备遥测终端机,同时支持国内主流组态软件:组态王、三维力控、易控等组态厂家,可选提供通信中心入库的方式接入第三方平台或定制第三方协议,能快速入网各类应用场景。可快速接入计讯水文水资源管理平台软件。

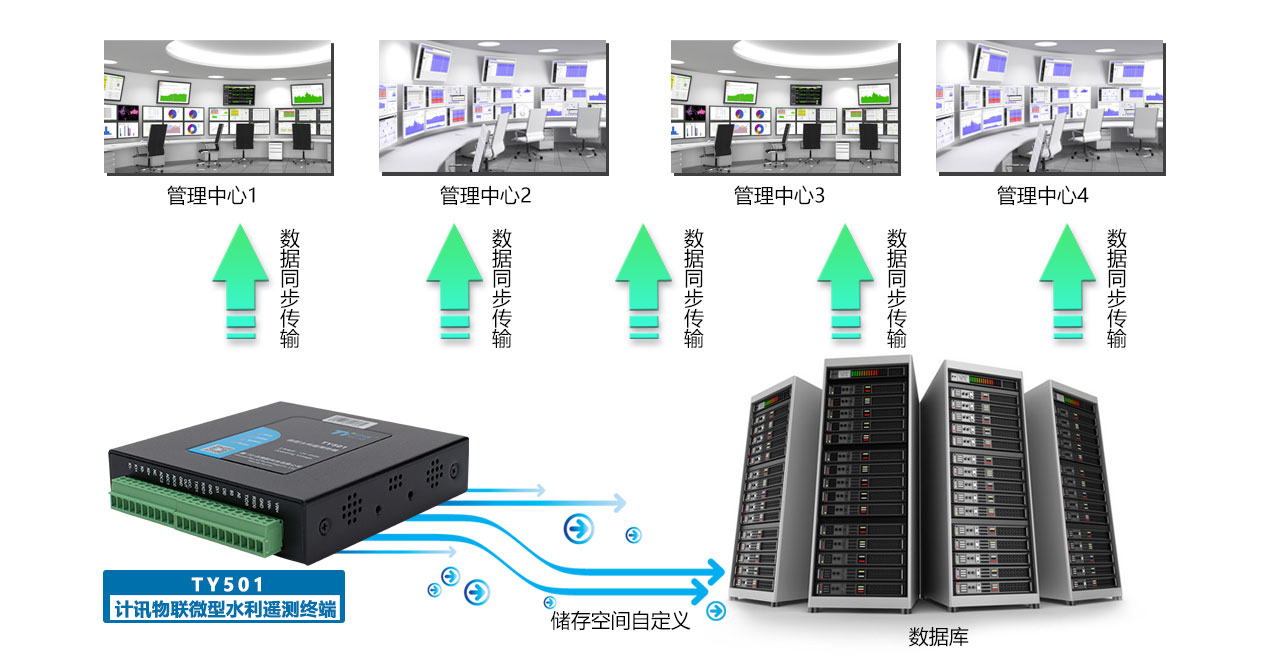

存储空间自定义,多中心同步传输

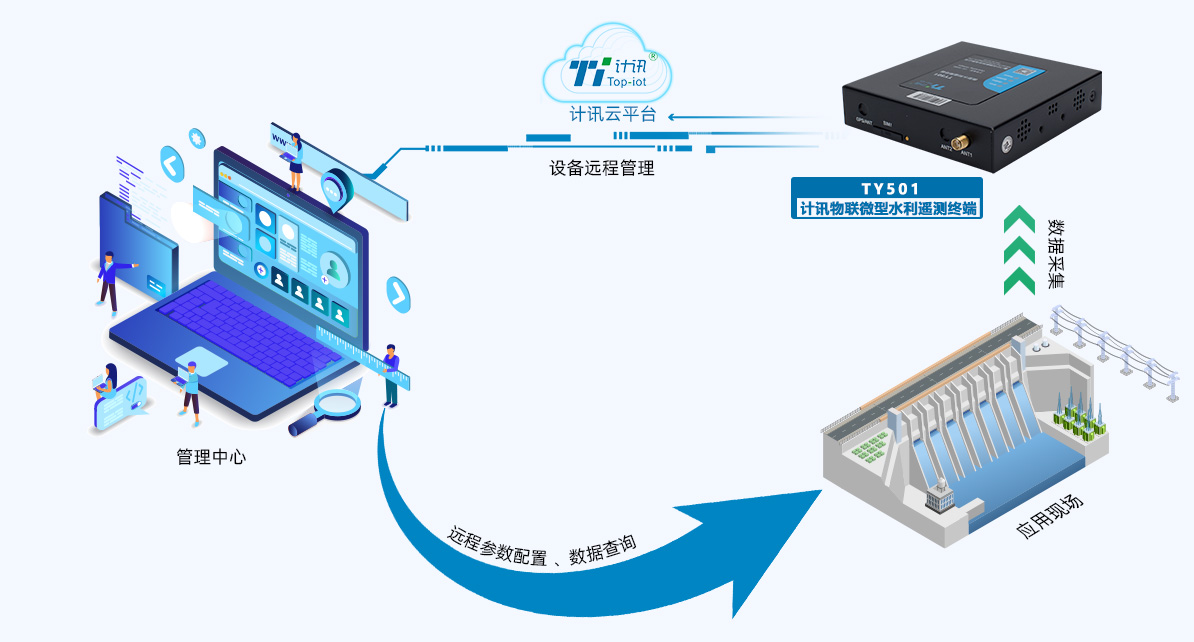

支持多采集数据存储空间自定义配置,每个采集数据的存储空间均支持自定义配置。数据可同步传输至五个管理中心,为水利部门协同管理提供数据基础。
|

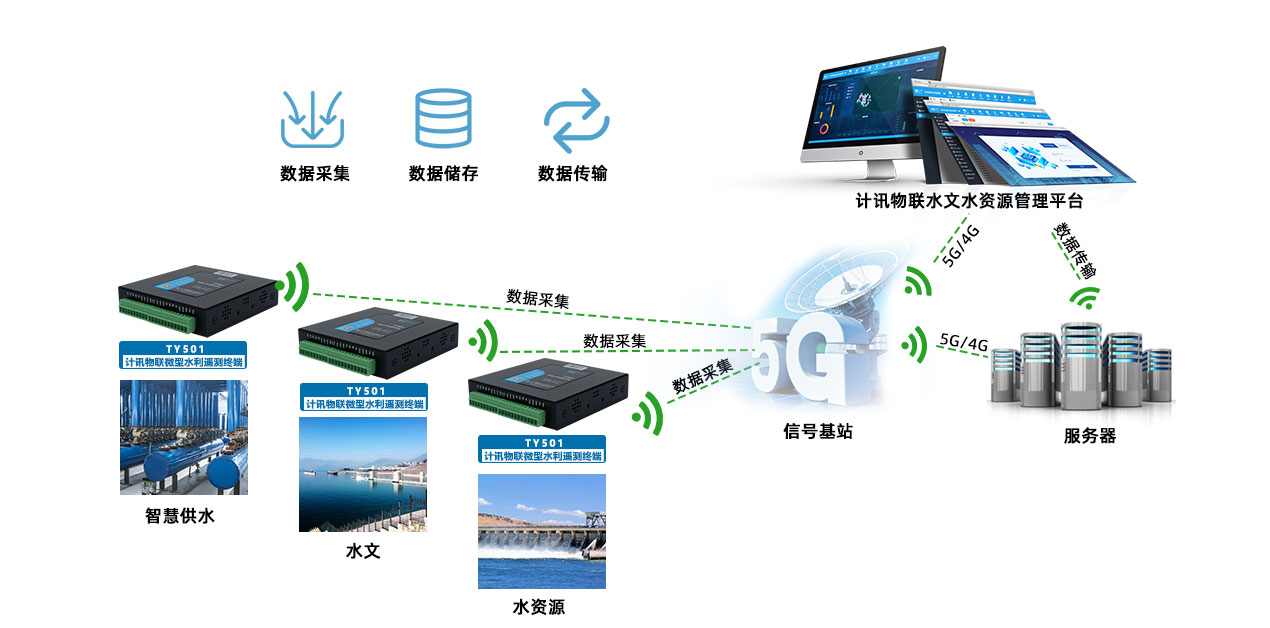

应用领域
TY501微型水利遥测终端广泛应用于水文、水资源、气象、地下水、土壤墒情、智慧排水、智慧供水、山洪灾害、地灾监测、智慧农业等综合测控领域的数据采集、存储和传输。

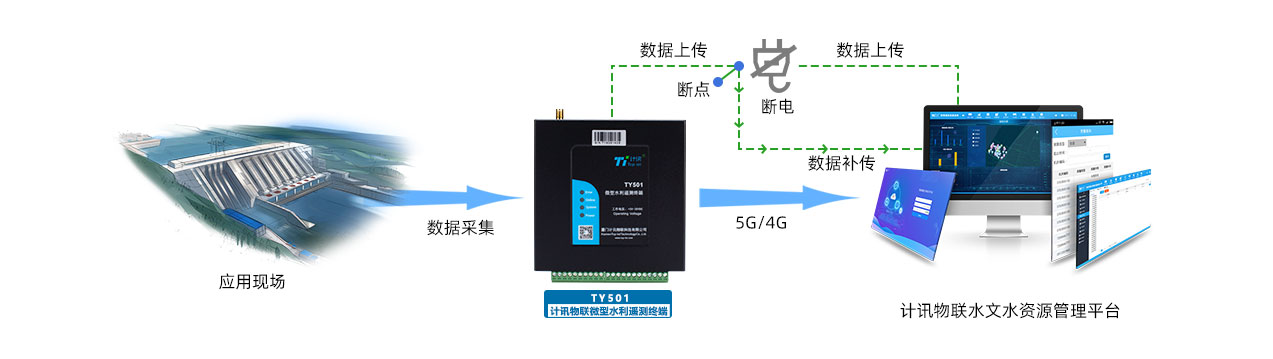

数据断电补传,保障数据完整可靠
网络断线断电恢复后数据能及时补传
|

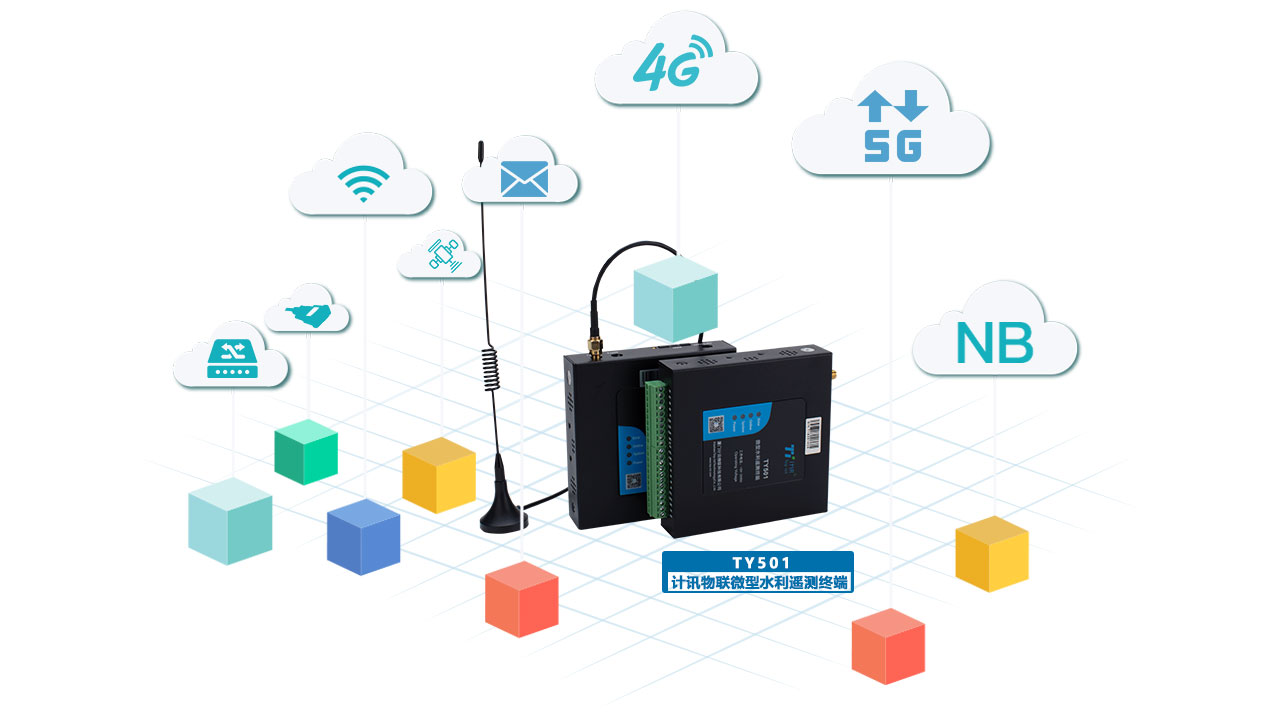

多元化网络传输方式,适应更多应用场景
支持GPRS/4G/5G无线蜂窝网络、短信、RS232/RS485,可选NB-IOT、北斗等通信方式。
低功耗、大存储设计,历史数据不丢失
多级休眠和唤醒模式,功耗远低业界同类产品;海量空间,可在本机循环存储监测数据,掉电不丢失。
|

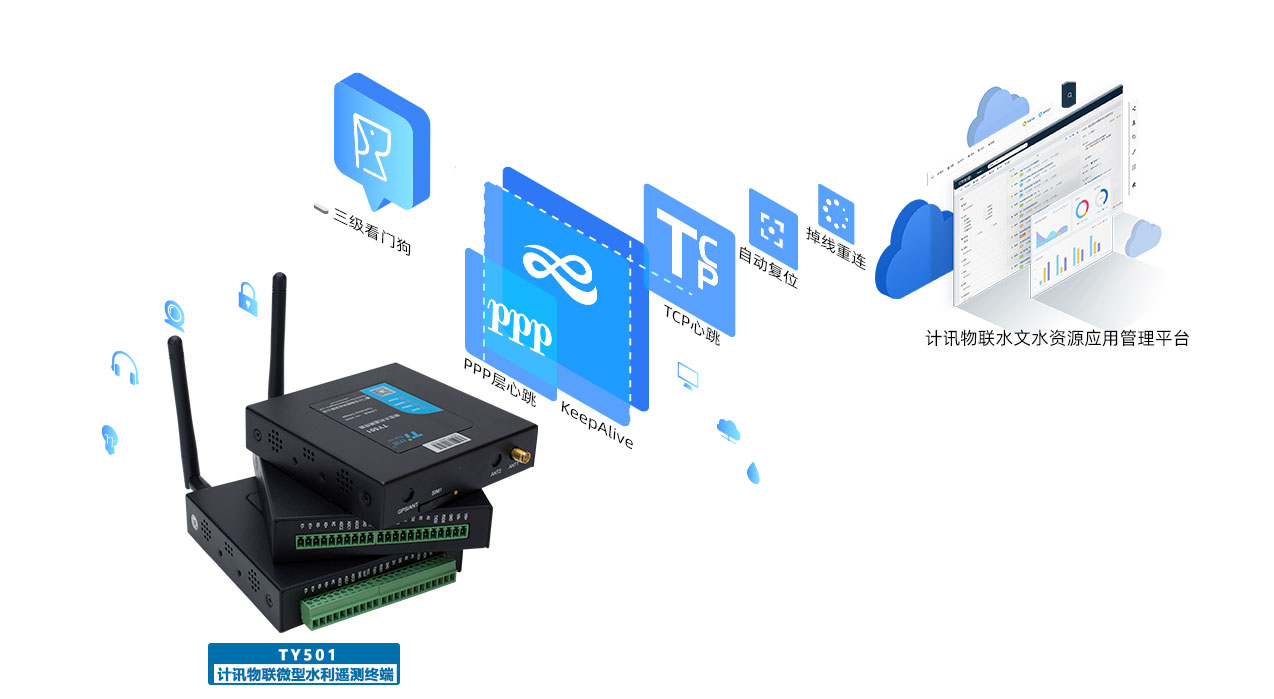

多层保护技术,传输稳定不丢包
多重检测机制,运行故障自修复;三级看门狗检测机制,智能软件唤醒和硬件断电重启机制,设备自动复位;采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。
|

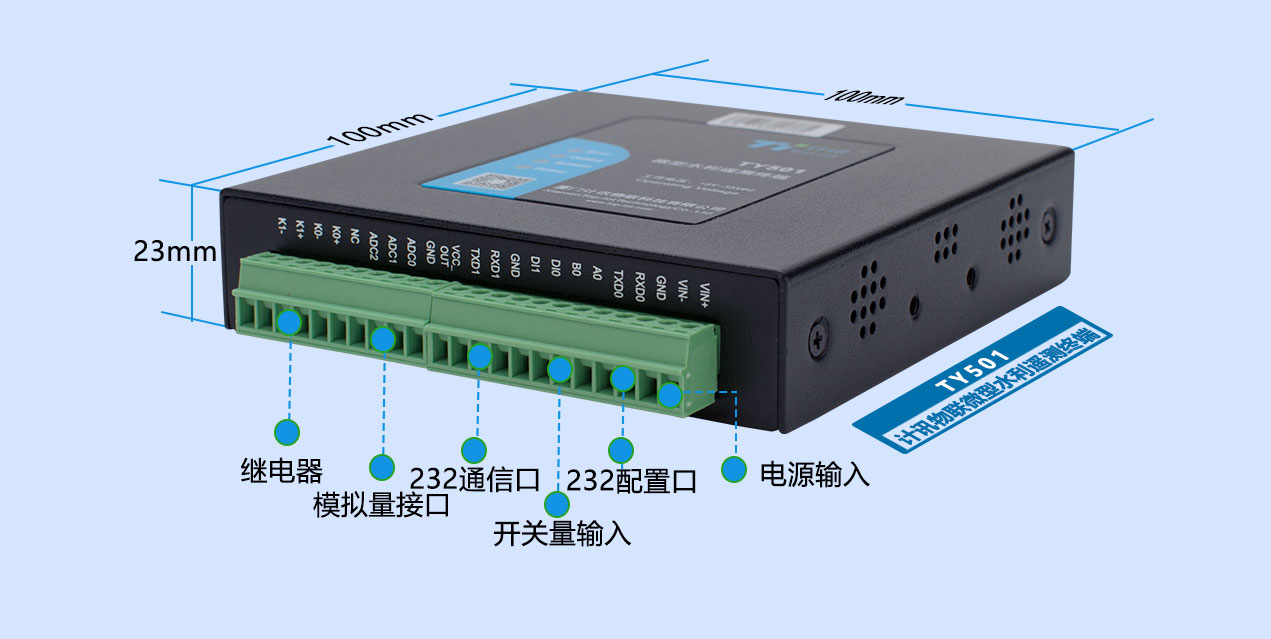

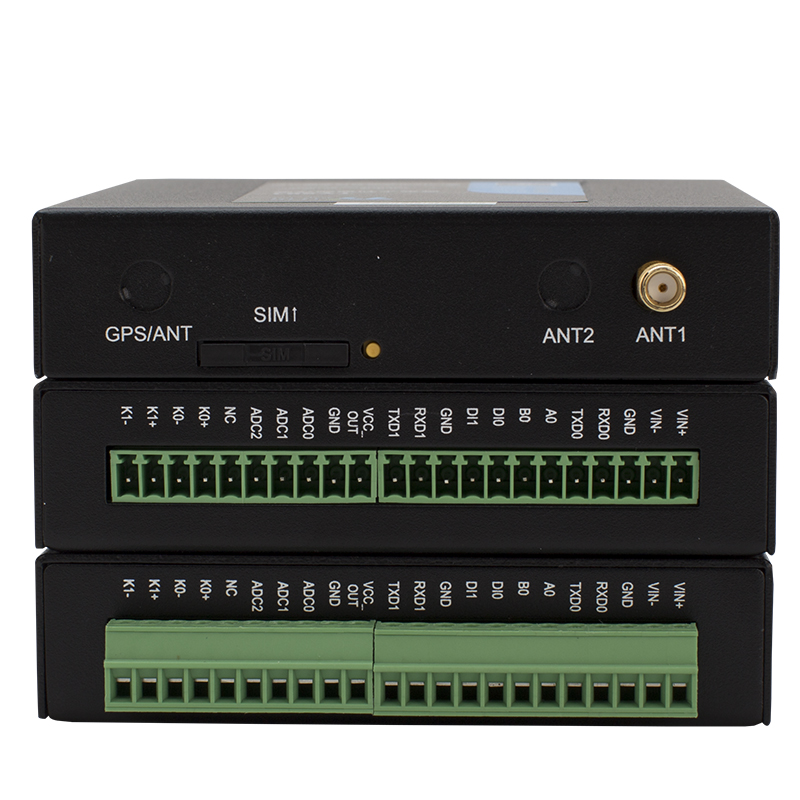

产品接口
描述 |
说明 |
电源接口: |
|
标准电源 |
DC 12V/1.5A |
供电范围 |
DC 5~35V |
内置电源反相保护和过压保护。 |
|
串口: |
|
串口采用工业端子接口:2个RS232接口(1路做debug口)、1个RS485接口(可扩展成2路)、可定制TTL电平串口 |
|
内置15KV ESD保护 |
|
串口速率 |
300~230400bits/s |
数据位 |
5、6、7、8位 |
停止位 |
1、1.5、2位 |
校验 |
无、偶、奇、SPACE及MARK校验 |
指示灯: |
|
具有电源、系统、在线、错误指示灯 |
|
天线: |
|
标准SMA阴头天线接口,特性阻抗50欧 |
|
模拟量: |
|
3路模拟量输入接口,可定制4路模拟量输入(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入) |
|
开关量输入: |
|
2路开关量输入接口(光隔离),可定制4路开关量输入 逻辑0:湿节点0-3VDC,或干节点导通 逻辑1:湿节点5-30VDC,或干节点断开 |
|
开关量输出(可选): |
|
2路开关量输出接口(光隔离,OC门输出) 额定驱动电流:50mA 额定驱动电压:35V |
|
继电器:(可选) |
|
2路继电器输出接口 最大切换电压:30VDC/250VAC 最大切换电流:5A |
|
电源输出: |
|
1路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A内置过流保护) |
|
脉冲输入(可选): |
|
2路脉冲量输入,大于2V电平有效 |
产品特性
描述 |
说明 |
|||
环境条件: |
||||
工作温度范围:-35~+75ºC |
存储温度范围:-40~+80ºC |
|||
相对湿度范围:95% |
无凝结 |
|||
工作功耗: |
||||
采集状态 |
40mA~45mA@12VDC |
|||
通信状态 |
40mA~60mA@12VDC |
|||
休眠状态 |
<1mA@12VDC |
|||
抗干扰能力: |
||||
抗干扰类型 |
级别 |
电压/电流波形 |
值 |
|
工频磁场 |
3 |
连续正弦波 |
30A/m |
|
阻尼振荡磁场 |
3 |
连续正弦波 |
30A/m |
|
脉冲磁场 |
3 |
脉冲 |
100A/m |
|
辐射电磁场 |
3 |
80MHz~1000MHz连续波 |
10V/m |
|
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。 |
||||
防护等级: |
||||
防护等级IP30,外壳和系统安全隔离 |
特别适合工控现场应用 |
|||
可靠性: |
||||
平均无故障工作时间(MTBF)不低于100000h |
||||
超低功耗设计,包括休眠模式、定时上下线模式 |
||||
EMC各项等级指标达3级 |
||||
采用NTP技术,内置RTC |
||||
SIM/UIM卡接口内置15KV ESD保护 |
||||
物理特性: |
||||

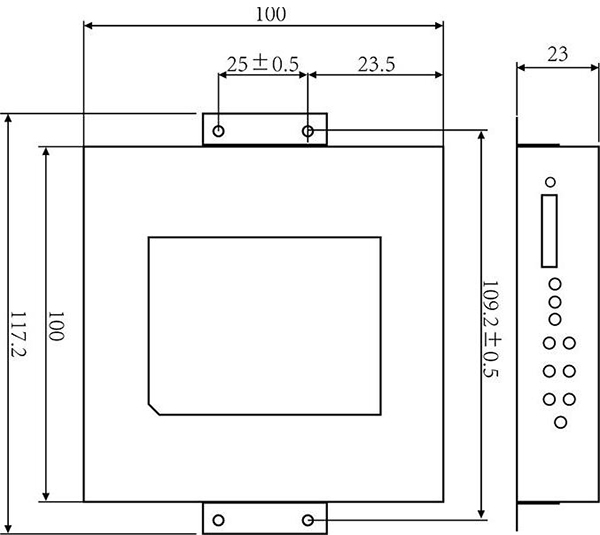

外形尺寸:100×100×23 mm (不包括天线和安装件),重量:320g |
产品选型
产品类型 |
无线参数 |
TY501-G GPRS DTU |
支持EGSM900/GSM1800MHz 双频, 可选GSM850/900/1800/1900MHz 四频 支持 GSM phase 2/2+ 支持 GPRS class 10,可选 class 12 |
TY501-C CDMA DTU |
支持 CDMA2000 1xRTT 800MHz 单频 可选 800/1900MHz 双频,450MHz单频 |
TY501-W WCDMA DTU |
支 持 UMTS/WCDMA/HSDPA /HSUPA/HSPA+ 850/1900/2100MHz三频 可选850/900/1900/2100MHz四频 支持 GSM850/900/1800/1900MHz 四频 支持 GPRS/EDGE CLASS 12 |
TY501-T TD-SCDMA DTU |
支持TD-SCDMA/HSDPA /HSUPA 1880-1920/2010-2025MHz 双频 支持 GSM850/900/1800/1900MHz 四频 支持 GPRS/EDGE CLASS 12 |
TY501-E EVDO DTU |
支持 CDMA2000 1X EVDO Rev A 800MHz 单频 可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络 |
TY501-LT LTE/TD-SCDMA DTU |
支持 TD-LTE 2600/2300MHz DC-HSPA+/HSPA+/HSUPA/HSDPA/ UMTS 2100/900MHz GSM 850/900/1800/1900MHz |
TY501-LF LTE/WCDMA DTU |
支持 FDD-LTE 2600/2100/1800/900/800MHz, 可选700/1700/2100MHz 支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz 可选800/850/1900/2100MHz 支持EDGE/GPRS/GSM 850/900/1800/1900MHz 支持GPRS CLASS 10 EDGE CLASS 12 |
TY501-A TDD/FDD DTU 4G全网通 |
支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS |
![]() |
![]() |

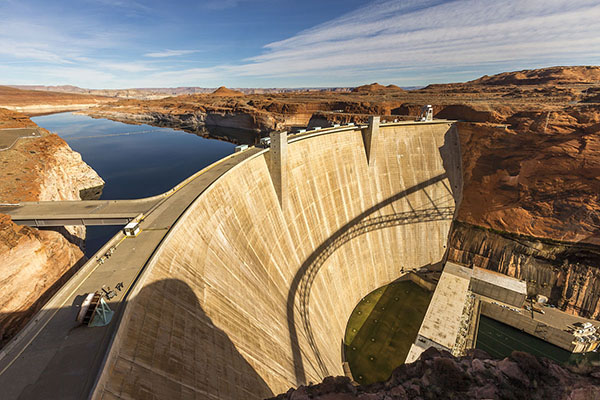

广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染。 |
山洪灾害、水库安全、大坝安全的远程测控领域。 |

-
