网关型遥测终端机 | TY910
边缘计算POE供电数据叠加二次开发
TY910系列RTU是一款集水文水资源、视频数据采集和逻辑控制功能于一体的工业级网关型遥测终端机,支持断电、断网续传和数据自动补发功能,保证数据完整性,可实现工业路由功能。



支持国家水文规约,符合水利行业标准


计讯TY910工业级网关型遥测终端机严格遵循水利信息化标准支持国家《水文监测数据通信规约》(ASCII和HEX全项)、《水资源监测数据传输规约》和其他省市特殊规约、SL180-2015水文自动测报系统设备遥测终端机。可同时采集雨量、水位、流量、水质、含氧量等多项水利实时数据。实现本地存储,数据导出、实时上报、远程查询等功能。

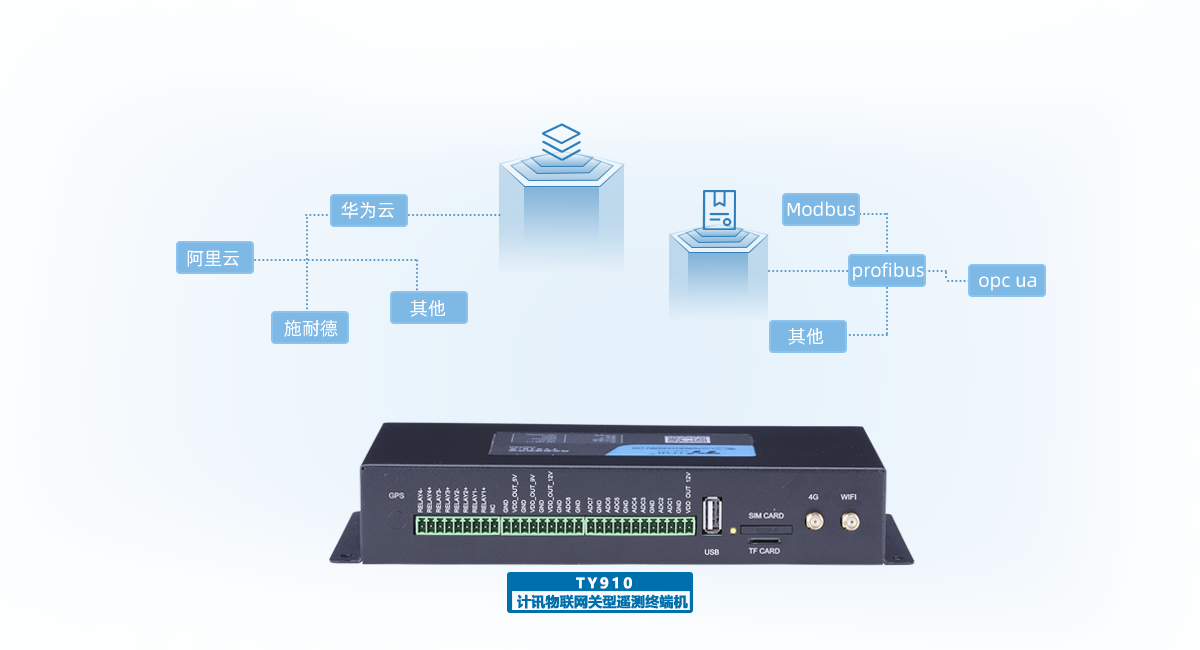

多种平台、协议


支持包括阿里云/华为云/微软/亚马逊/施耐德/西门子等平台接入;兼容多种设备主流工业协议,如Modbus tcp/rtu、profibus-dp、profinet、opc ua等协议。

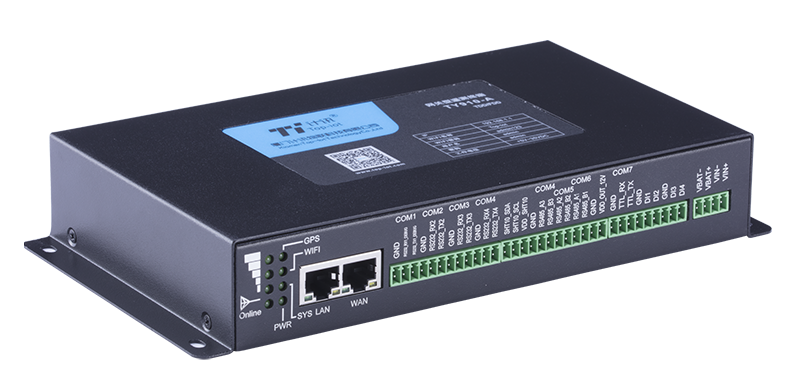

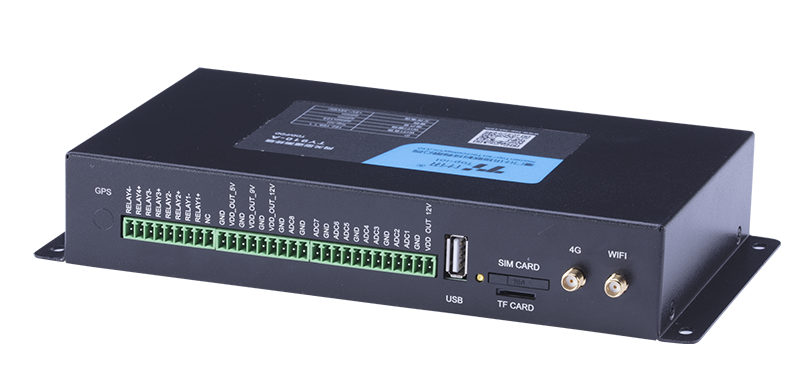

采集端口丰富,可实现路由器功能


支持3个RS232接口、3个RS485接口、1个I2C接口、1个TTL电平串口、4路开关量输入接口、8路模拟量输入接口(12位AD、支持4-20mA电流或0-5V电压信号)、4路继电器输出、5路电源输出(外设供电)等可兼容采集多种水利传感器采集需求;支持WAN/LAN、ADSL、GPRS、4G、WIFI等满足不同环境下对远程通信的需求。

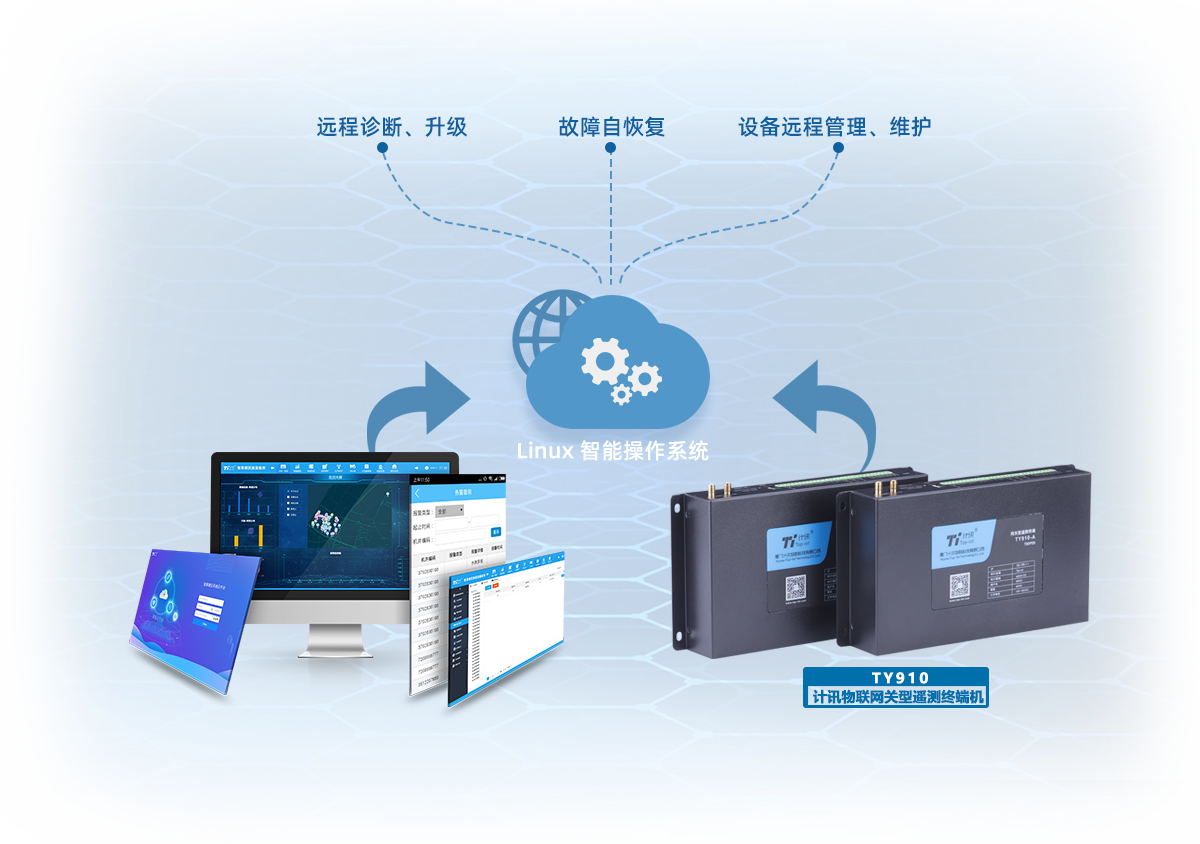

远程管理


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。



超强边缘计算能力


计讯TY910工业级网关型遥测终端机具备超强边缘计算能力,可实现边缘节点数据优化、实时响应、快速连接、智能应用、安全与隐私保护等业务处理提供计算资源,可以加快采集到的数据的处理与传送速度,减少延迟,有效分担云计算资源负荷。

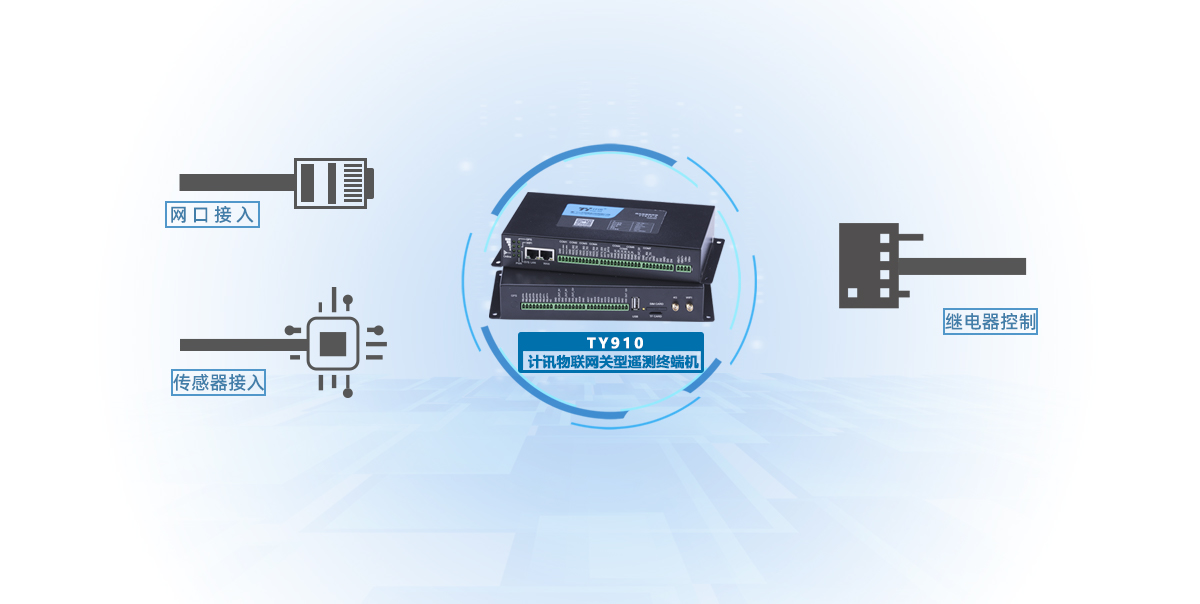

高集成化设计


可同时满足现场视频监控等网口设备接入及各种传感器(模拟量、数字量、脉冲信号等)的数据采集,以及继电器控制。

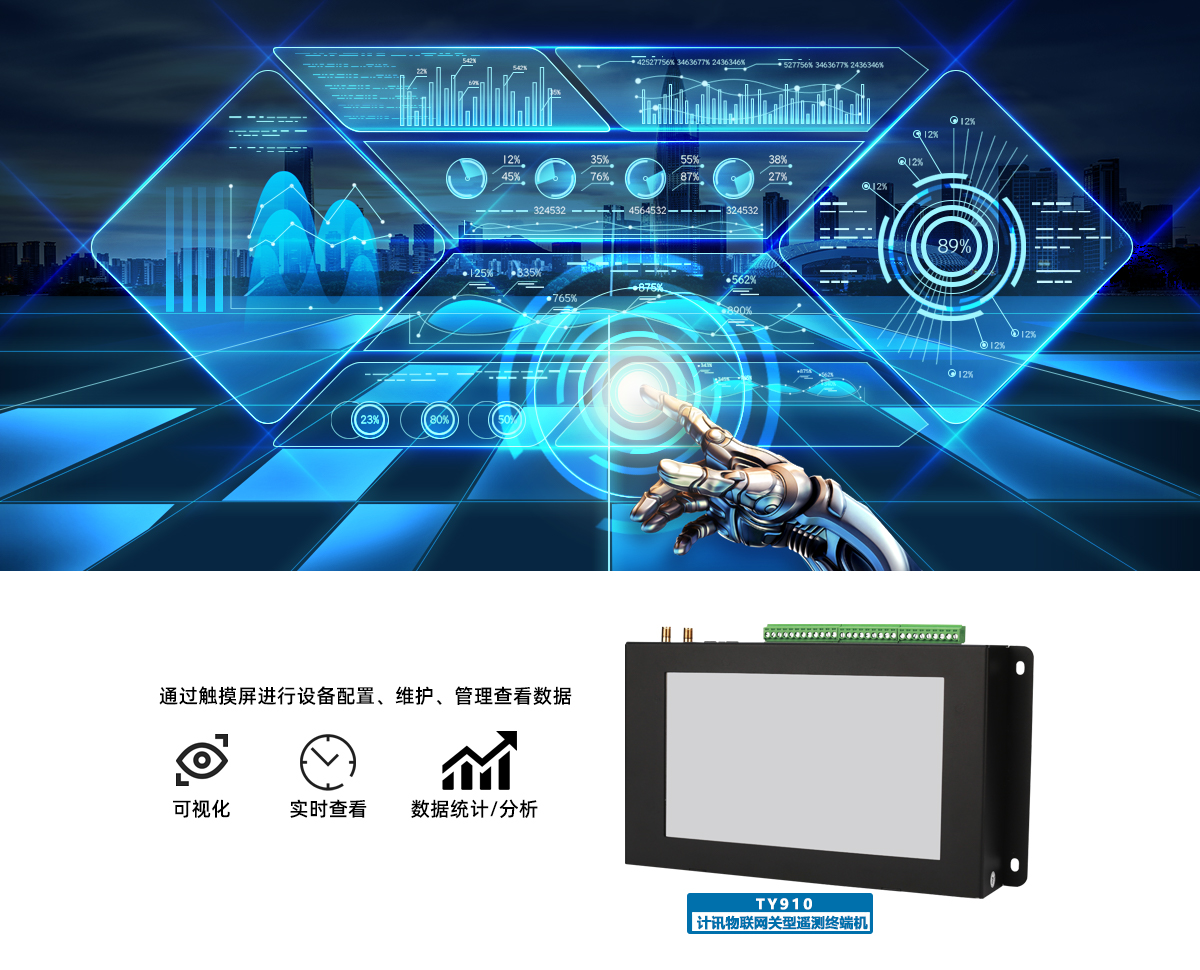

高清触摸屏


采用高端处理器和工业级元器件选型,保障设备的稳定性和可靠性;选配7英寸高清触摸屏,现场通过触摸屏进行设备配置、维护、管理查看数据。可视化操作方便快捷。实时了解数据,方便参数设置。



支持用户二次开发,使用更安全应用更灵活


采用Arm架构高端处理器;标准Linux系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台,用户可轻松调用系统各种接口及资源,打造差异化核心竞争力。



Flash + 超大内存设计,最大可扩展至1GB


工业级Flash满足各种工业应用场景,读写使用寿命长;强大的存储和外扩存储功能,支持大数据存储和数据导出,可保存较长历史数据,掉电不丢失数据,海量数据存储有助于应用扩展。



多重数据保护,保障数据完整可靠


支持断电、断网续传和数据自动补发,保证数据完整性;有线、无线网络互为备份,降低通信故障概率;三级看门狗机制、心跳链路监测保护,保障数据稳定完整传输。

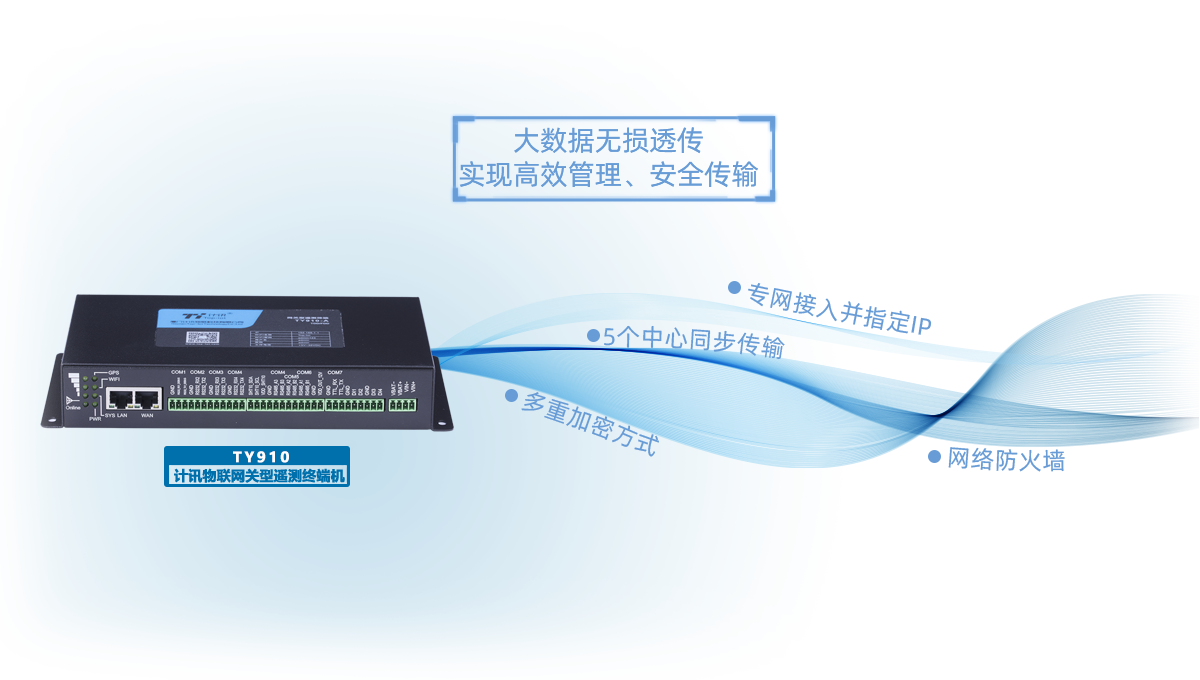

5个中心同步传输,大数据无损透传,实现高效管理、安全传输!


支持运营商专网接入并指定IP,享受金融级数据安全标准;支持TCP server功能,支持根据域名和IP地址访问数据中心;采用多中心发送机制,数据可同时发往多达5个中心,多级数据显示更直观,便于同步获取数据,实现高效管理;在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。

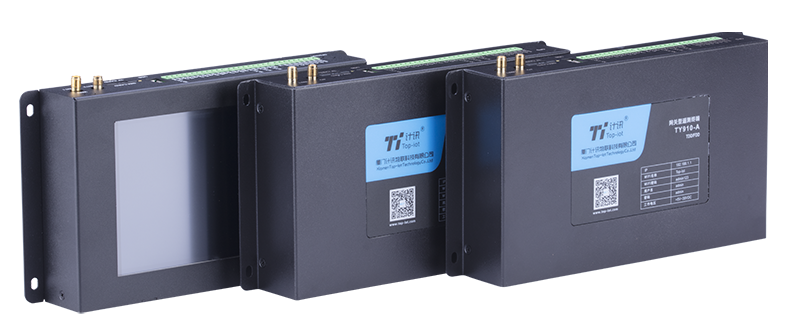

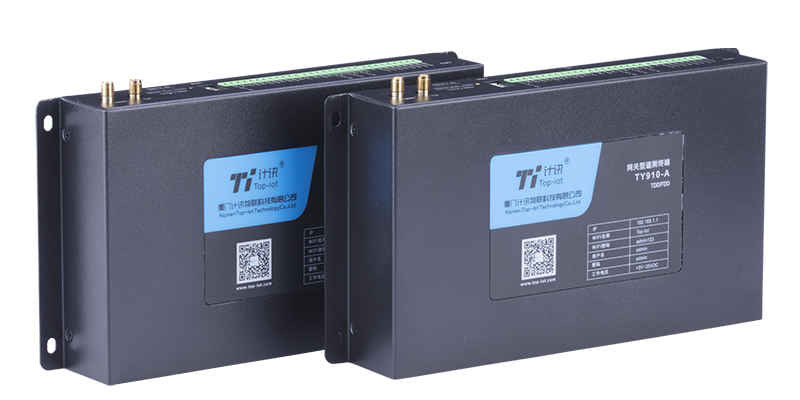

工业级品质,满足无人值守需求,适应恶劣环境!


工业级金属外壳,坚固耐用品质可靠;高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试,确保传输稳定性;耐高低温材料(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。

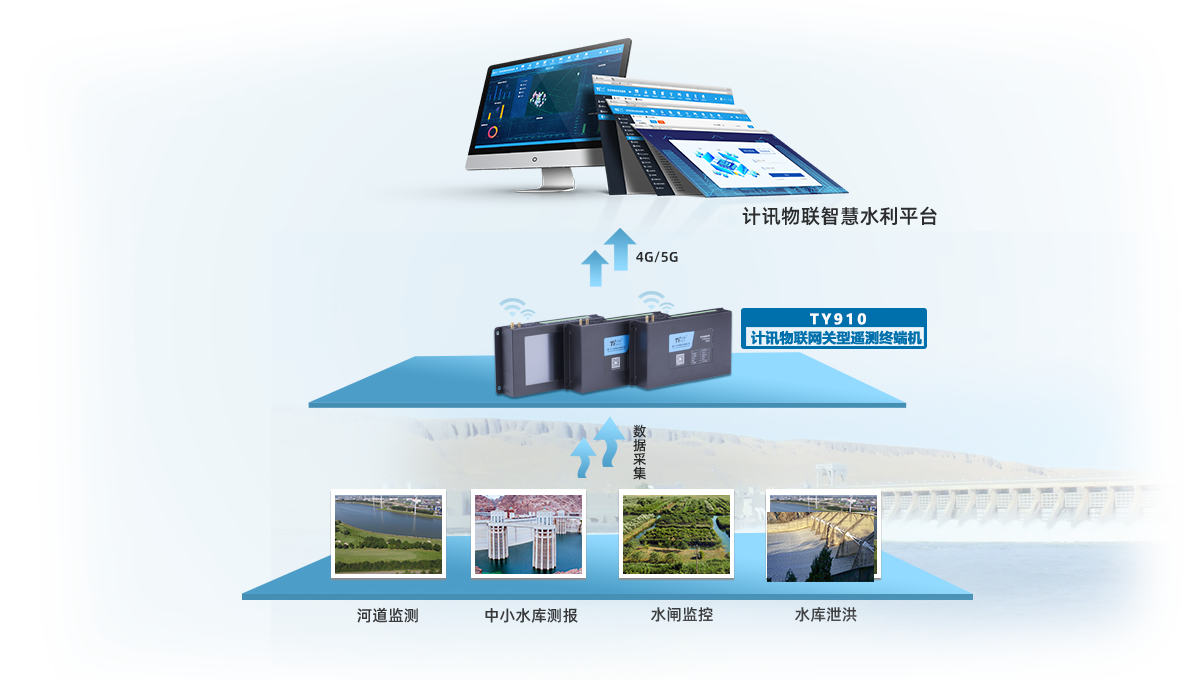

水利现场设备远程控制


水利现场设备远程控制,具有兼容通信协议多、兼容行业规约、接入设备种类多、通信接口形式多等特点。计讯物联工业级网关型遥测终端机支持国家《水文监测数据通信规约》(ASCII和HEX全项)、《水资源监测数据传输规约》和其他省市特殊规约、SL180-2015水文自动测报系统设备遥测终端机。支持远程视频/图像采集传输、远程配置、升级维护、远程监控接入设备状态及数据采集维护管理等功能。起到一机多用,高效运维的效果。

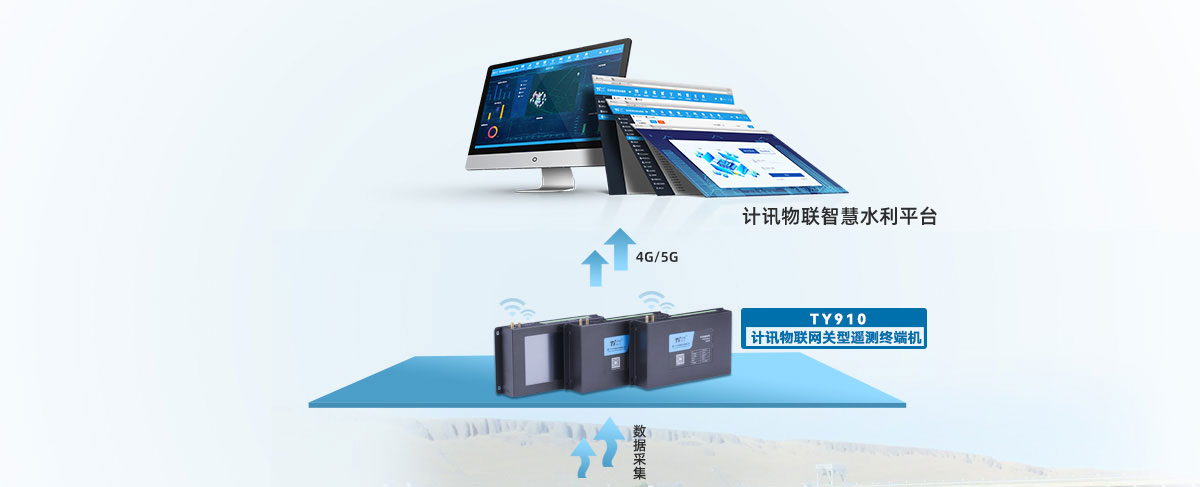

多种通信方式,高效传输


集5G/4G/3G/2G网络、广域网、局域网、WIFI等多种通信方式,可选NB-IOT通方式,支持有线和无线互为备份,支持多中心通信,可同时与多个后台服务器进行通信;内置高精度的GPS模块,能够实时上报站点位置信息。



典型应用



中小水库测报系统、河道监测系统、水闸监控系统、水库泄洪解决方案、二次供水监控系统




技术参数

接口类型

项目

内容

以太网接口

1个WAN口,1个10/100M以太网口(RJ45插座);

或配置成2LAN,自适应MDI/MDIX,内置1.5KV电磁隔离保护

TF

可接TF存数据

USB

标准USB,可接U盘存数据





串口

4个RS232和3个RS485接口,内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位

停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

LCD屏

800*480 TFT显示屏(可选)

应用接口

1路I2C接口,外接温湿度传感器

1个TTL电平串口,外接TTL电平设备

8路模拟量输入接口(12位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC

逻辑1:湿节点5-30VDC

4路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

5路受控输出电源(3路输出电压值与设备供电电压相同,默认12V;1路输出9V,单路额定输出电流1A;1路输出5V,单路额定输出电流1A;内置过流保护)

指示灯

具有PWR SYS ONLINE WIFI GPS 信号指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

接地端子

M3螺丝接地保护端子



可选功能

项目

内容

WIFI

2.4G WIFI ,支持IEEE 802.11/b/g/n

GPS

支持GPS定位



产品特性

描述

说明

环境条件:

工作温度范围:-40~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

待机状态

251mA~357mA@12VDC

通信状态

305mA~412mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

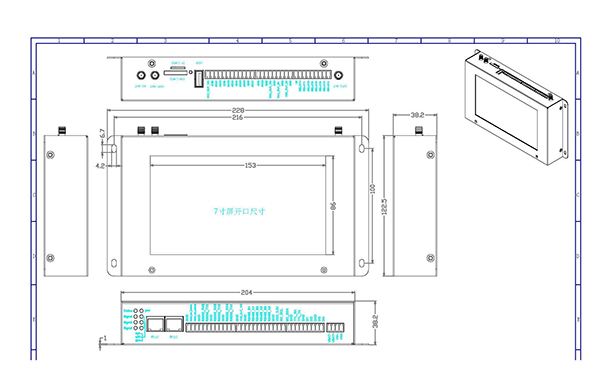

外形尺寸:228×122.5×38.2 mm   (不包括天线和安装件)



选型指南

选型指南

产品类型

无线参数

FLASH 256MB

FLASH 1GB

WIFI

GPS

7寸800×480液晶屏

TY910-W WCDMA网关型遥测终端机

支持 UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz三频可选850/900/1900/2100MHz四频支持 GSM850/900/1800/1900MHz 四频支持

GPRS/EDGE CLASS 12

可选

可选

可选

可选

可选

TY910-E EVDO 网关型遥测终端机

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz

支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络

可选

可选

可选

可选

可选

TY910-LF LTE/WCDMA 网关型遥测终端机

支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选700/1700/2100MHz
支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz
可选800/850/1900/2100MHz
支持EDGE/GPRS/GSM 850/900/1800/1900MHz

可选

可选

可选

可选

可选

TY910-A TDD/FDD 网关型遥测终端机

支持 TD-LTE 2600/2300MHz支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

可选

可选

可选

可选

可选



典型应用


中小水库测报系统
河道监测系统
水库泄洪解决方案
二次供水监控系统
