项目

说明

硬件系统

CPU

工业级32位通信处理器

FLASH

1MB

SRAM

512KB

数据存储Flash

16MB

接口信息

电池

标准容量7.2V  171AH

串口

串口采用IP68航空插头 ，两路RS485接口

内置15KV ESD保护

串口速率

300～230400bits/s

数据位

8位

停止位

1位

校验

无 、偶 、奇

脉冲量（选配）

2个翻斗式雨量计接口（低电平有效 0V~1V），

2路脉冲接口（高电平有效 2V~30V）

开关量输入（选配）

2路开关量输入接口（光隔离）

逻辑0：湿节点0-3VDC ，或干节点导通

逻辑1：湿节点5-30VDC ，或干节点断开

模拟量输入（选配）

2路模拟量输入接口

（ 16位AD 、支持4-20mA电流信号输入 ，可选0-5V电压信号输入

电源输出

2路受控输出电源（输出电压值与设备供电电压相同 ，默认12V。

单路额定输出电流1A ，2路额定输出电流总和1.5A ， 内置过流保护）；可扩展4路;

指示灯

具有电源 、系统 、在线

天线

标准SMA阴头天线接口 ，特性阻抗50欧

LCD屏

1.54寸OLED液晶显示屏

按键

按键1翻页 ，按键2唤醒和进入调试模式

工作状态

通信方式

支持GPRS/4G无线蜂窝网络 、短信 、RS485 ，可选NB-IOT 、北斗等通信方式

工作功耗

通信状态

40mA～[email protected]

休眠状态

≤[email protected]

环境条件

工作温度

-20～+60ºC

防护等级

IP68 ，外壳和系统安全隔离 ，特别适合工控现场应用

湿度

相对湿度范围95% ，无凝结

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备

设备可靠性

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术 ， 内置RTC

SIM/UIM卡接口内置15KV ESD保护

超低功耗设计 ，包括休眠模式 、定时上下线模式

物理特征

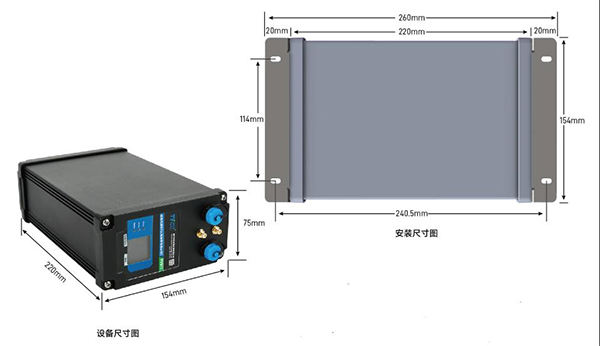

外形尺寸

150.2×75×220 mm
