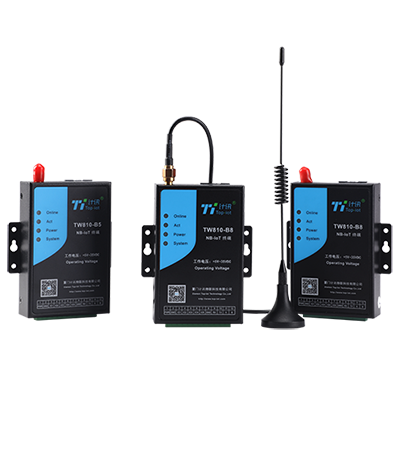

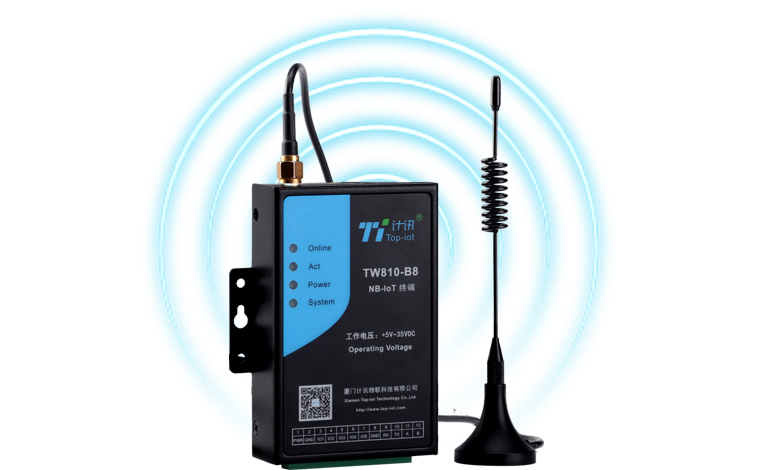

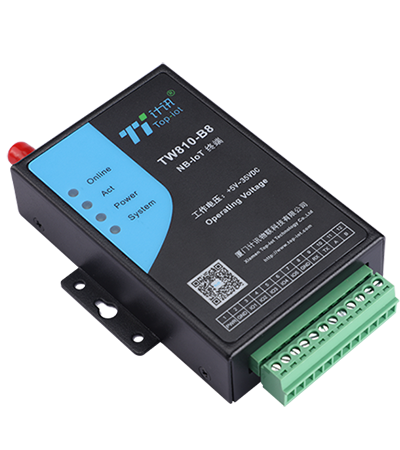

NB-IoT物联网终端 | TW810
NB-IoT网络低功耗数据加密

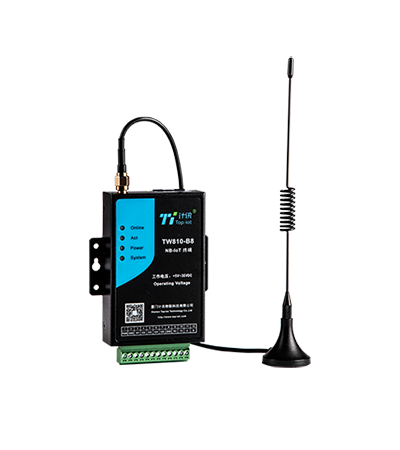

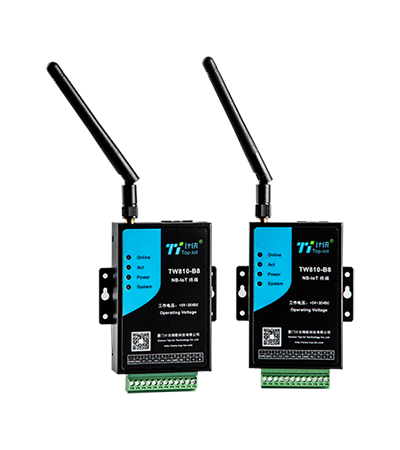

TW810-N系列NB终端是一款基于NB-IoT技术的工业级终端,设计完全满足工业级标准和工业用户的需求,采用高性能的工业级32位通信处理器,软件多级检测和硬件多重保护机制来提高设备稳定性。



TW810-N物联网终端具有速度快、体积小、功耗低、适应恶劣环境。能快速接入网络,实现数据无损透传效果,支持各运营商NB-IoT网络。

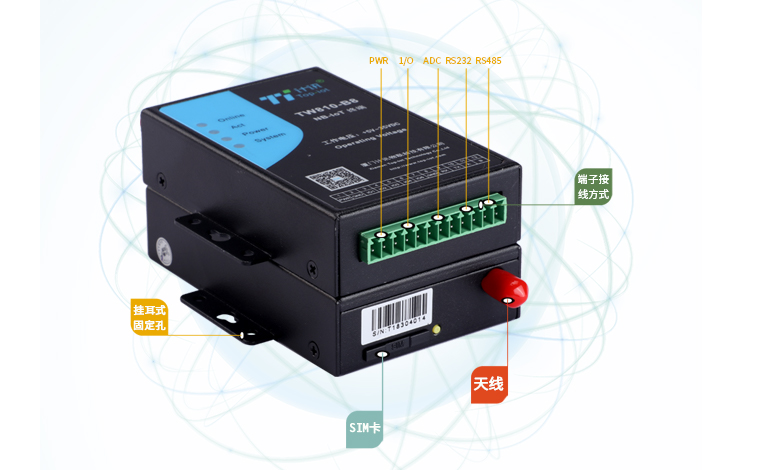

丰富的接口设计,满足各种传输需求


串口采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口;内置15KV ESD保护,可定制TTL电平,5路I/O;2路模拟量输入接口(10位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入);3路GPIO,可以配置成输入输出,通信电平3.3V;指示灯:具有系统、电源、通信及在线指示灯;天线接口:标准SMA阴头天线接口,特性阻抗50欧;标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护。



网络覆盖广、低功耗设计


支持低功耗设备在广域网的蜂窝数据连接;待机时间长、实现对网络连接要求较高设备的高效连接;具有覆盖范围广、多设备连接、低速率、低功耗、架构优等特点。



设备自检技术设计


支持心跳链路检测,保持设备永远在线;支持设备运行软硬件自检技术,运行故障自修;设备自动上线,掉线自动重拨,线路保持。



模块化设计


MCU主板和NB-IoT模块分离的设计方式;可灵活支持不同运营商NB-IoT网络,易于扩展。

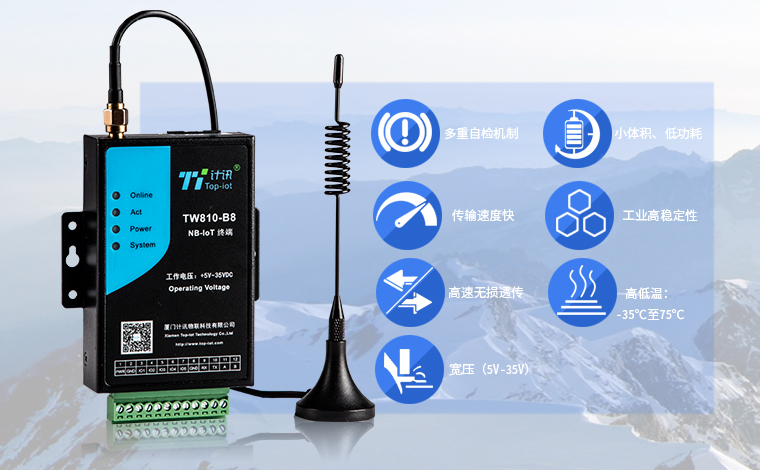

小体积、使用简单,安装方便

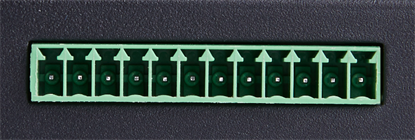

具有RS232和RS485接口、5路I/O接口;自锁式卡槽,兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡;采用工业标准安装挂件,工业端子接线方式,便于现场安装与施工。

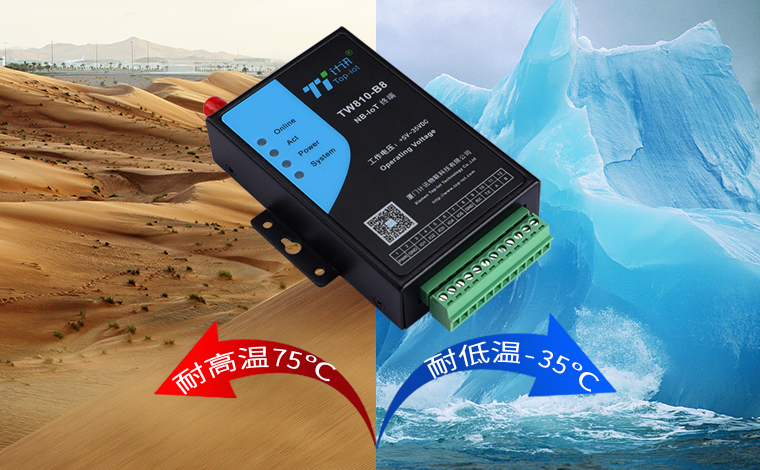

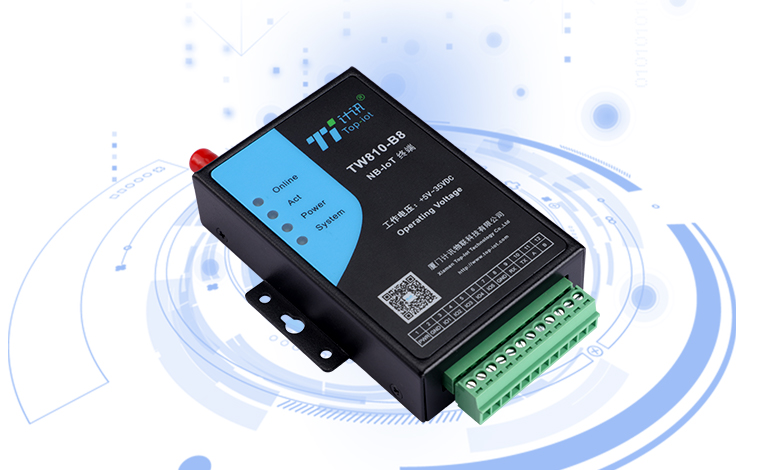

工业级品质,确保无故障稳定传输,适应恶劣环境


工业级金属外壳,坚固耐用品质可靠;工业级MCU和NB-IoT模块均精选工业级主流品牌;高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试,确保传输稳定性;耐高低温材料(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力。



功耗更低、多种供电模式,设备更稳定


采用多级休眠和唤醒模式,通信功耗、休眠功耗,远低业界同类产品;集合市电、太阳能、电池等供电模式,解决一切取电难题。

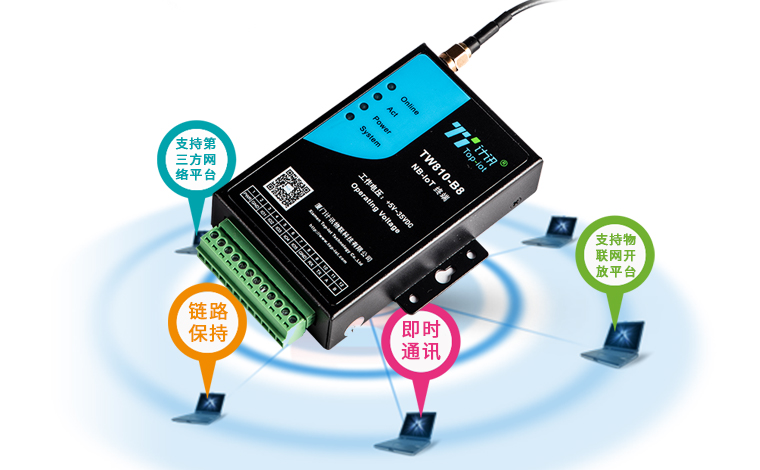

兼容多种网络平台


支持NB-IOT、EMTC网络,支持中国电信物联网开放平台,支持coap协议;无需发心跳即可维持链路;无需添加白名单,即可实现通信;支持OneNET 中国移动物联网开放平台;可定制接入其他第三方网络平台。



超强信号,在网络信号较弱的环境下保障数据传输


专有阻抗匹配电路设计,增强设备信号搜索能力;标配高增益天线, 具有更高的信号接收灵敏度。

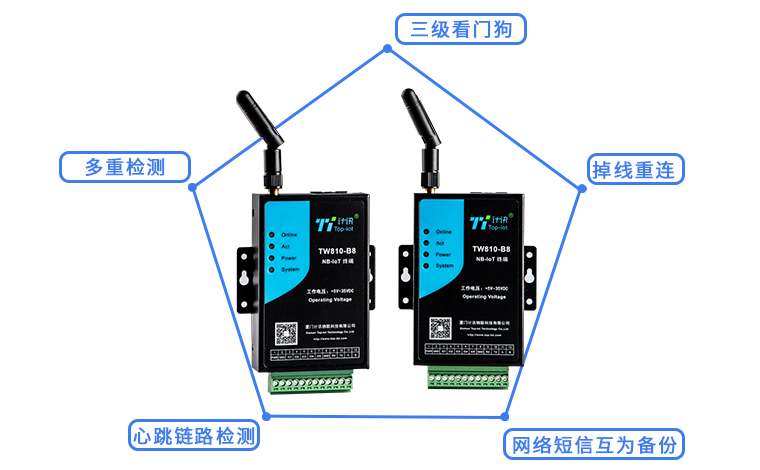

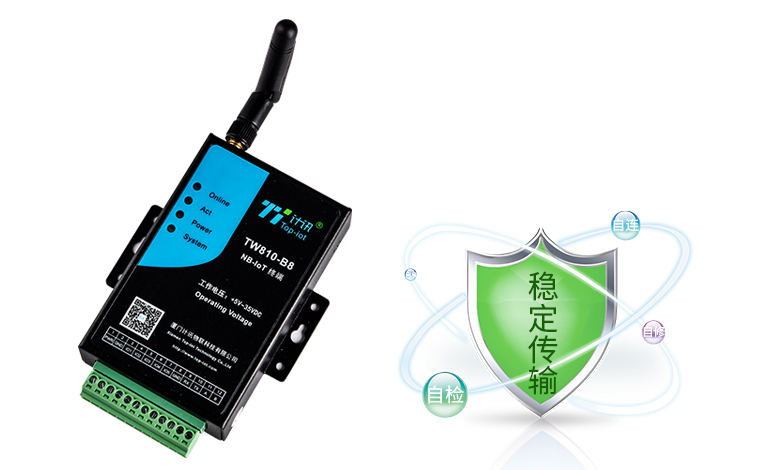

稳定可靠不掉线、不丢包


高稳定性设计,多重检测机制,运行故障自修复;采用三级看门狗检测机制,智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;网络通道与短信通道可相互切换;掉线重连、数据补发,传输稳定、可靠不丢包。

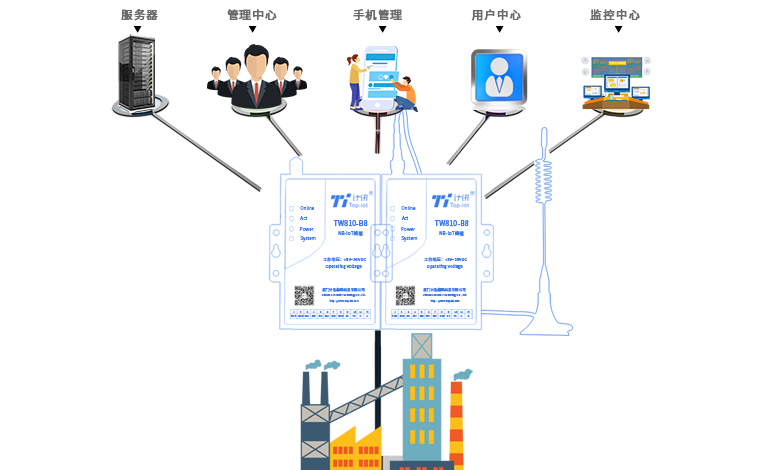

5个中心同步传输,大数据无损透传,高效管理、安全传输


支持运营商专网接入并指定IP,享受金融级数据安全标准;支持TCP server功能,支持根据域名和IP地址访问数据中心;采用多中心发送机制,数据可同时发往多达5个中心;在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。

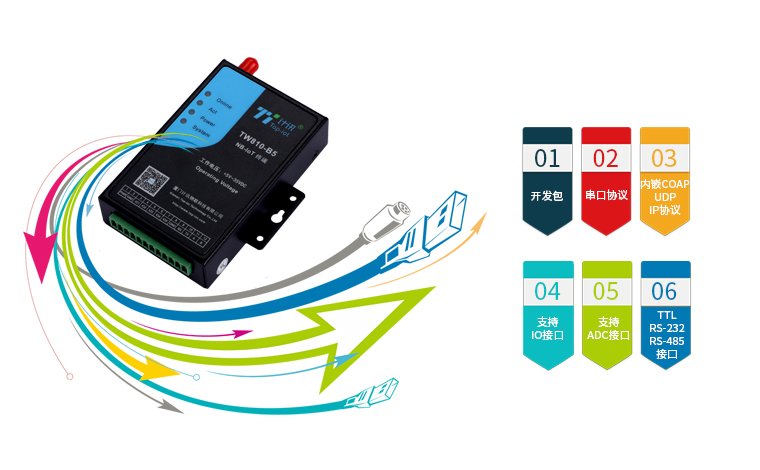

同时支持多种接口、多种协议,应用更便捷


支持I/O、ADC、TTL/RS-232/RS-485多种接口选择,兼容所有串口下位机;通过开发包简化开发难度,可实现数据传输、远程参数配置、重启动控制;支持串口AT协议;两路模拟量、三路开关量设计,可定制脉冲输出、脉冲计数和模拟量输入功能;内嵌COAP/UDP/IP等多种协议,同时兼容国内主流厂家私有协议。



备远程监测、配置、升级、诊断、管理等,节省人力物力


设备故障告警,提升偏远地区设备在线率;支持SIM卡管理,无需固定IP,提升规模化管理能力;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率;支持本地配置与升级,支持COAP/UDP/IP通道进行远程配置与升级。


技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

通信电流

<40mA (12V)

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口

内置15KV ESD保护,可定制TTL电平、预留3路I/O接口、2路ADC

模拟量:

2路模拟量输入接口(10位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

IO口:

3路GPIO,可以配置成输入输出,通信电平3.3V

串口参数:

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口



标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性

描述

说明

环境条件:

工作温度范围:-35 ~ +75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

通讯状态

<0.5W

说明:12V电源,电流<40mA  5V电源,电流<96mA

待机状态

<0.1W

说明:12V电源,电流<10mA  5V电源,电流<24mA

休眠状态

<0.02W

说明:12V电源,电流<1.6mA  5V电源,电流<4mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:91x58.5x22 mm (不包括天线和安装件)

重量:约208克

选型指南

产品选型

产品类型

无线参数

TW810-B5

支持B5 850MHZ 或 B8 900MHZ

TW810-B20

支持B20 800MHZ

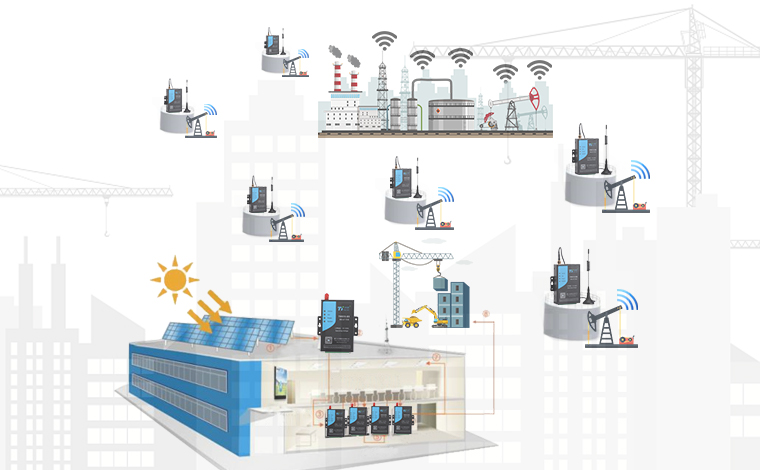

典型应用

智慧城市:智能路灯、智能窖井盖、智能垃圾桶、广告牌监管、文物保护。
智能表计:智能水表、智能电表、智能燃气表、智能热量表、智能工业表计。 智慧水务:智慧河流、立交积水监测、二次供水监测、智能消防栓。

可穿戴智能设备:智能血压仪、智能药盒、老人儿童定位、宠物监管。
智能建筑:电梯物联网、能耗分项计量、中央空调监管、水箱监控、环境报警。
智慧商圈:智能POS机、自动售货机、智能快递柜。


智慧物流:冷链物流、智能集装箱锁、贵重物品跟踪、快递物流。
智能交通:占道停车、场库停车、信号灯控制、公交电子站牌、交通诱导、共享单车。
农业物联网:现代精准农业、温室大棚种植、智能节水灌溉、水产养殖、畜牧业养殖。
智能安防:智能摄像头、智能报警器、智能门锁、电动自行车防盗、人防工程。
智能家居:智能空调、智能冰箱、智能洗衣机、智能新风系统。
智能制造:管道管廊、油田物联网、风力发电、光伏发电、智能变电站、环境监测。


产品尺寸
