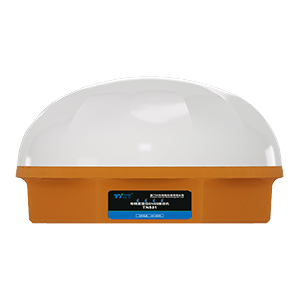

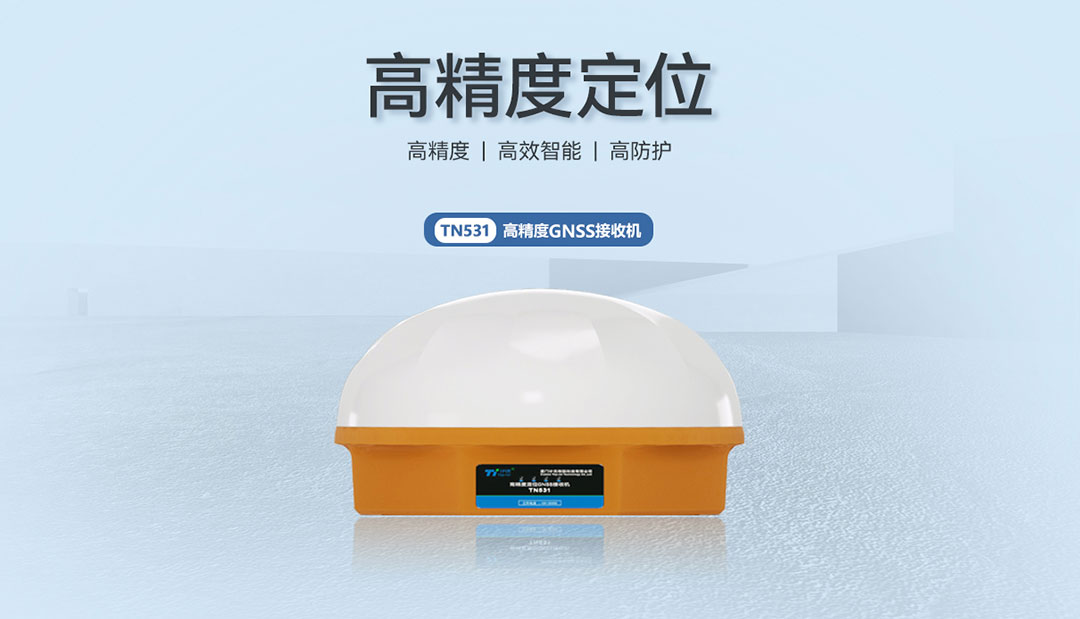

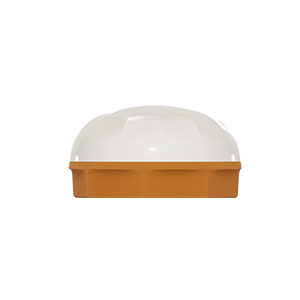

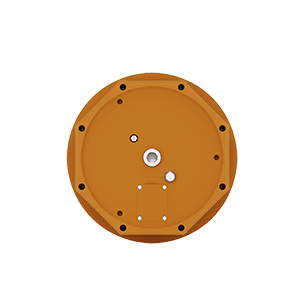

高精度GNSS接收机 | TN531
高精度集成式一体化智能化MEMS传感器多星多频状态监控
内置GNSS/4G天线,一体化集成式设计,多星多频高精度,支持GPS/GAL/GLONASS/北斗,防护等级IP68,性能稳定可靠。多工作模式低功耗设计,通电自启,状态监控,远程智能化管理。



TN531依托GNSS高精度定位技术+MEMS传感器技术,具备毫米级高精度定位能力,



监测频次自动化调整,高效智能。一体化设计,集成卫星天线,GNSS板卡,4G天线,4G通信模组,高防护等级便于野外安装调试。

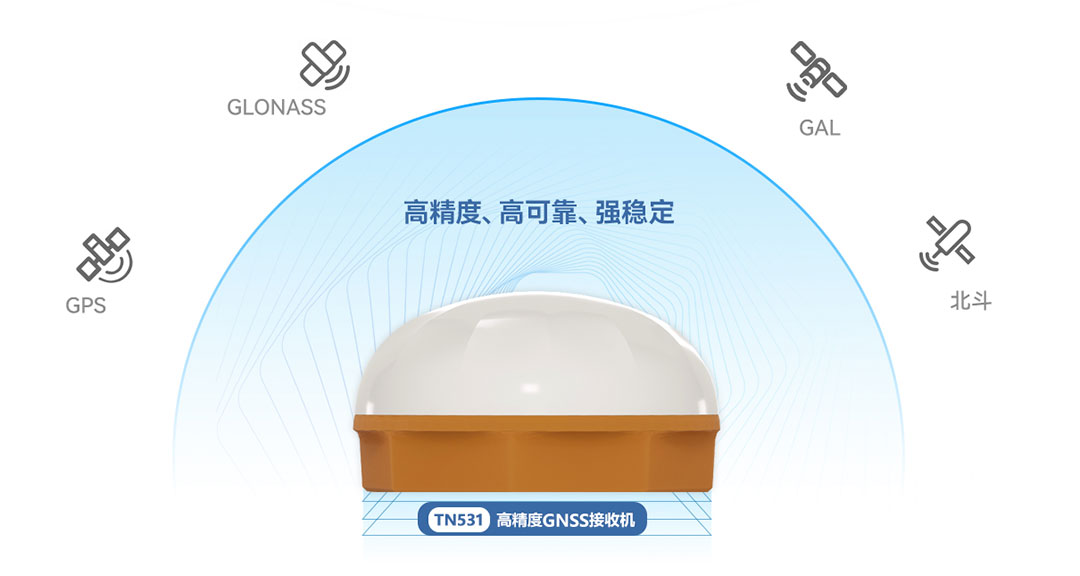

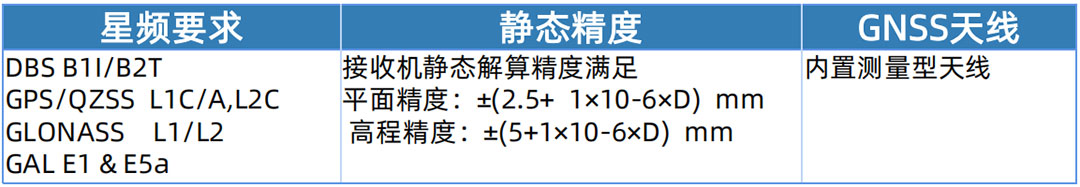

GNSS接收机TN531全面支持GPS/GAL/北斗/GLONASS



GPS L1C/A & L5、BDS B1I/B1C & B2a、GAL E1 & E5a,高精度、高可靠、强稳定。



静态相对定位精度:平面±(2.5mm+1*10-6D)RMS,高程±(5mm+1*10-6D)RMS;



动态相对定位精度:平面±(8mm+1*10-6D)RMS;高程±(15mm+1*10-6D)RMS,精准定位监测。






支持雨量、裂缝、加速度等传感器的接入,

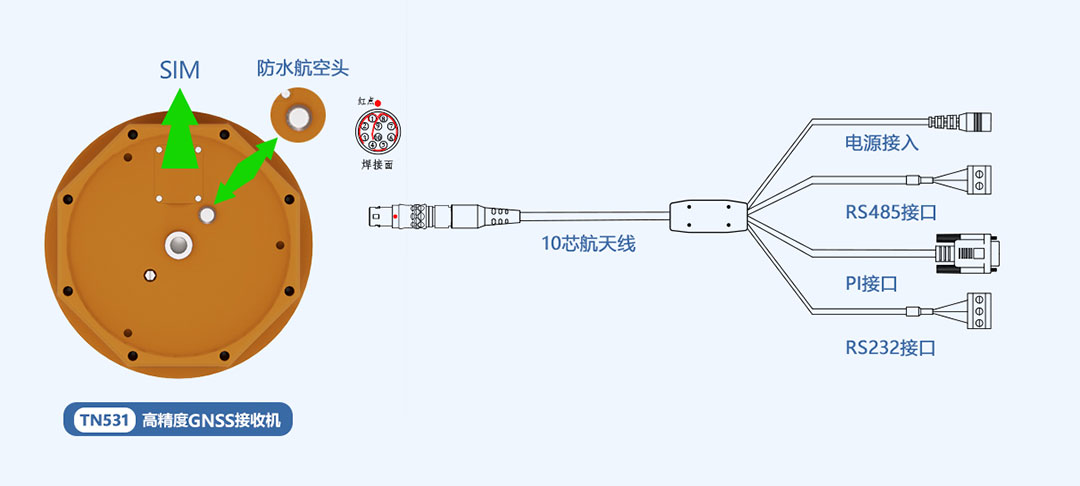

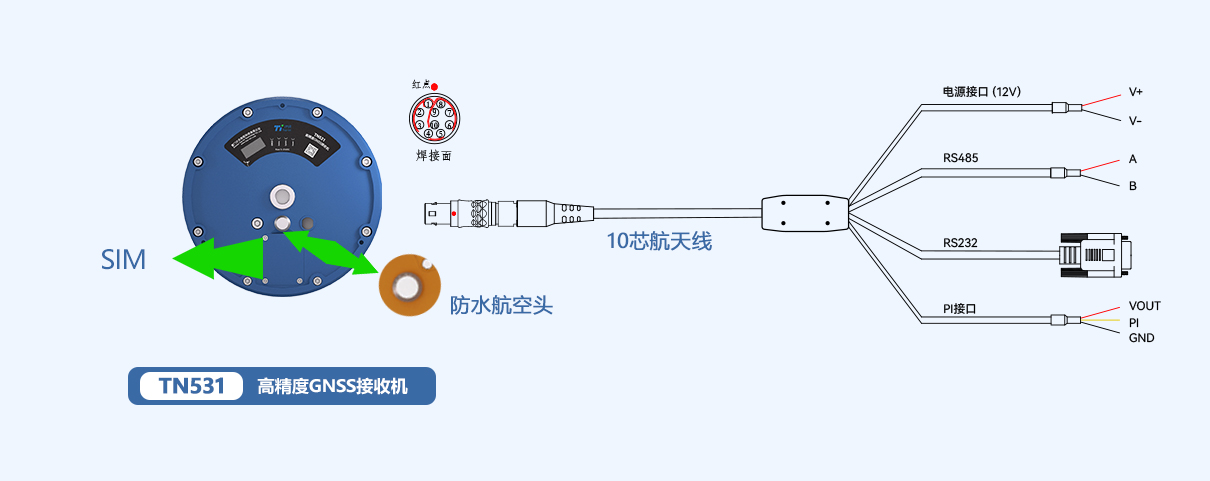

1*RS232、1*RS485、1*SIM卡 、1*PI、工业级端子电源接口、预留2路模拟量输入接口、预留1路脉冲量输入。

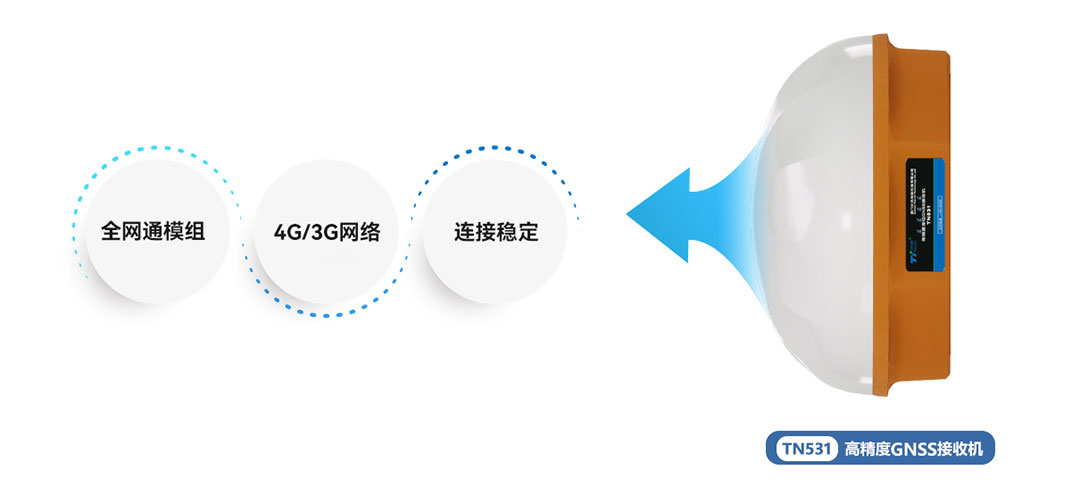

支持移动/联通/电信2/3/4G网络,兼容更好、信号更强,连接更稳定。

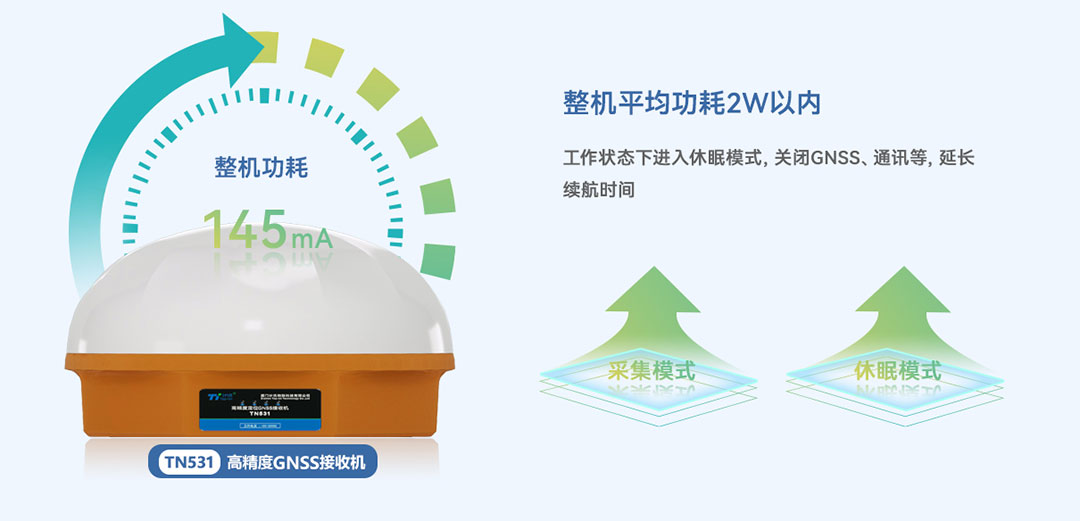

低功耗长续航



整机平均功耗2W以内,具备采集模式、休眠模式,无工作状态下休眠模式,关闭GNSS、通讯等,延长续航时间。

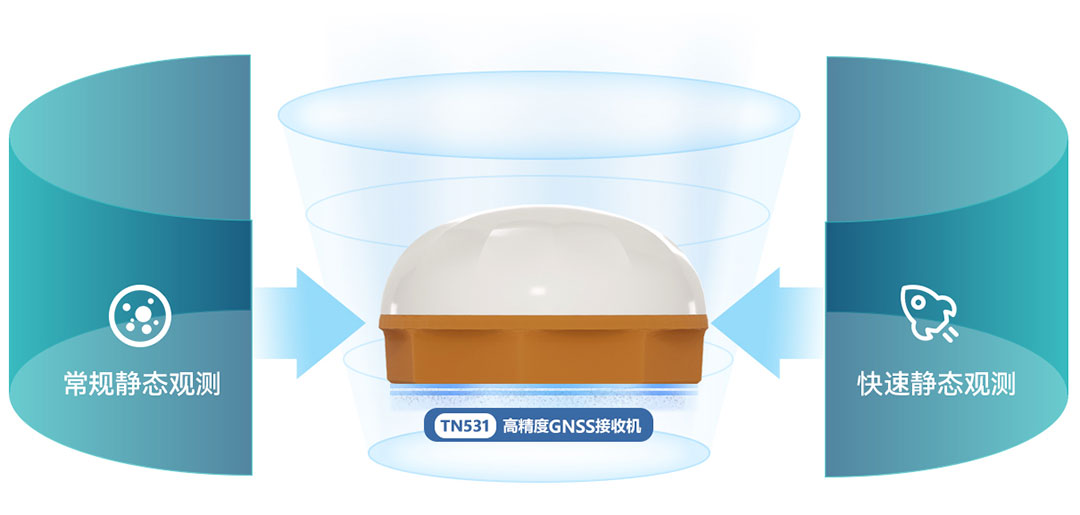

多采集模式,智能化动态监测



TN531具备常规静态观测和快速静态观测模式,当发生汛期等紧急情况时可切换成快速静态模式,加密监测频次,以满足高频监测需求。

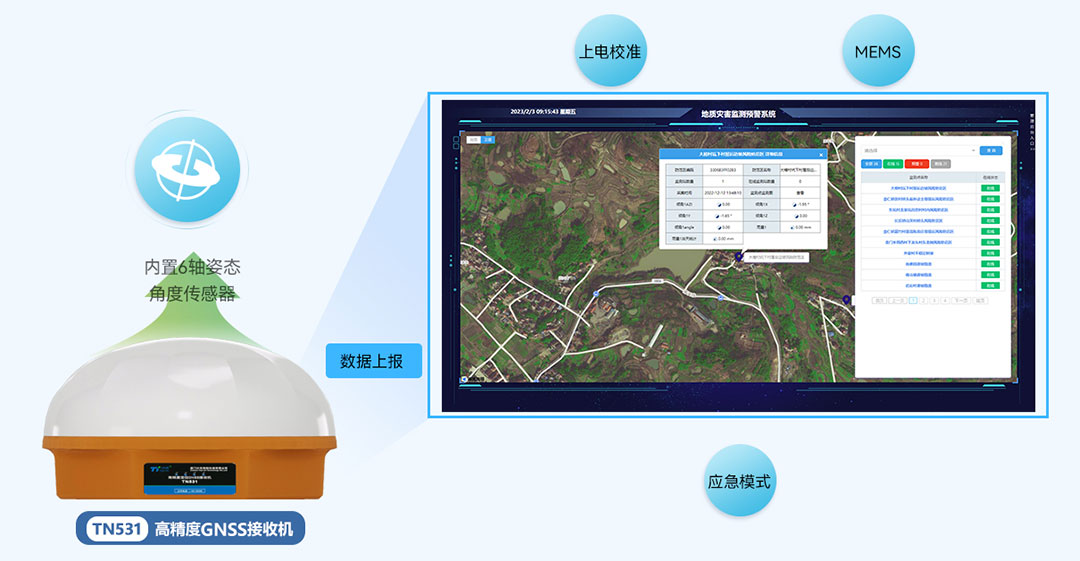

内置MEMS传感器



内置6轴姿态角度传感器,上电自动校准,



MEMS阈值支持远程设置修改,休眠状态下具备阈值超限触发唤醒能力进入应急模式,数据实时上报平台。

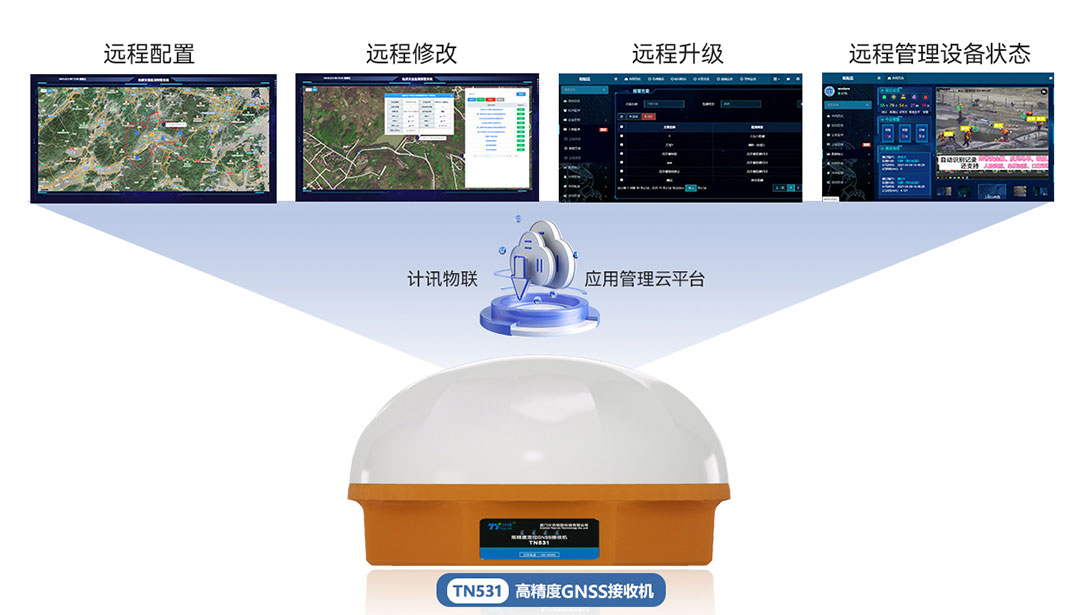

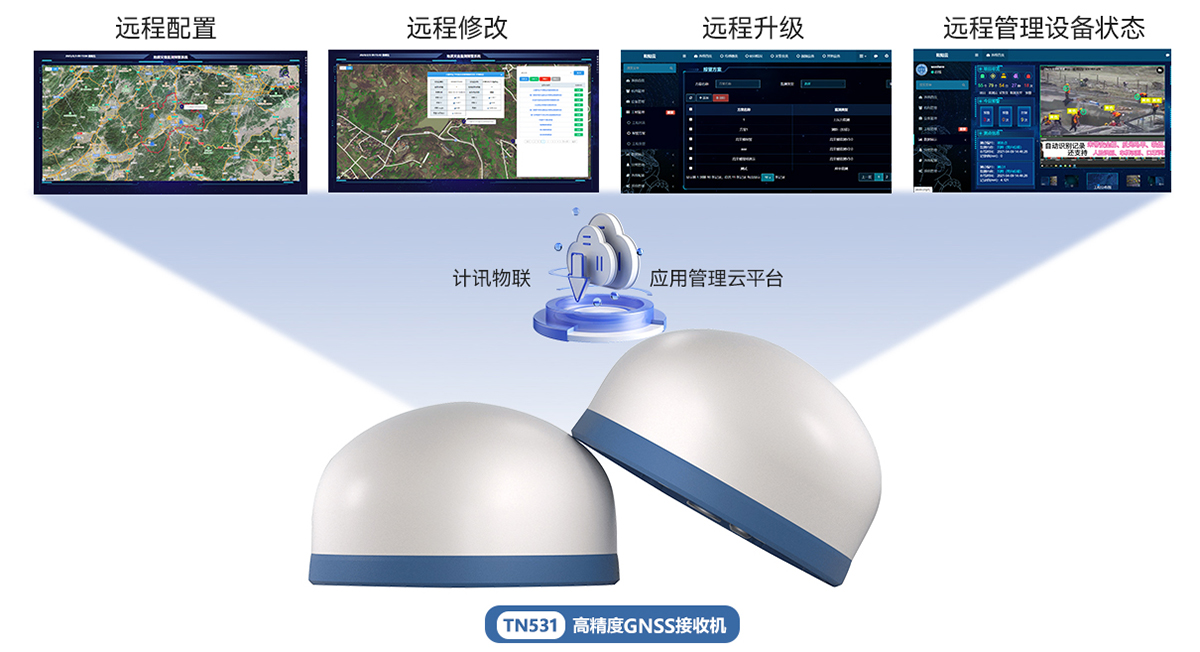

智能管理



GNSS接收机TN531通电自启,内嵌工业级智能平台,自动连接计讯物联云服务。



远程配置、修改、升级、设备状态监控(太阳能供电状态、信号强度)等,管理高效便捷。

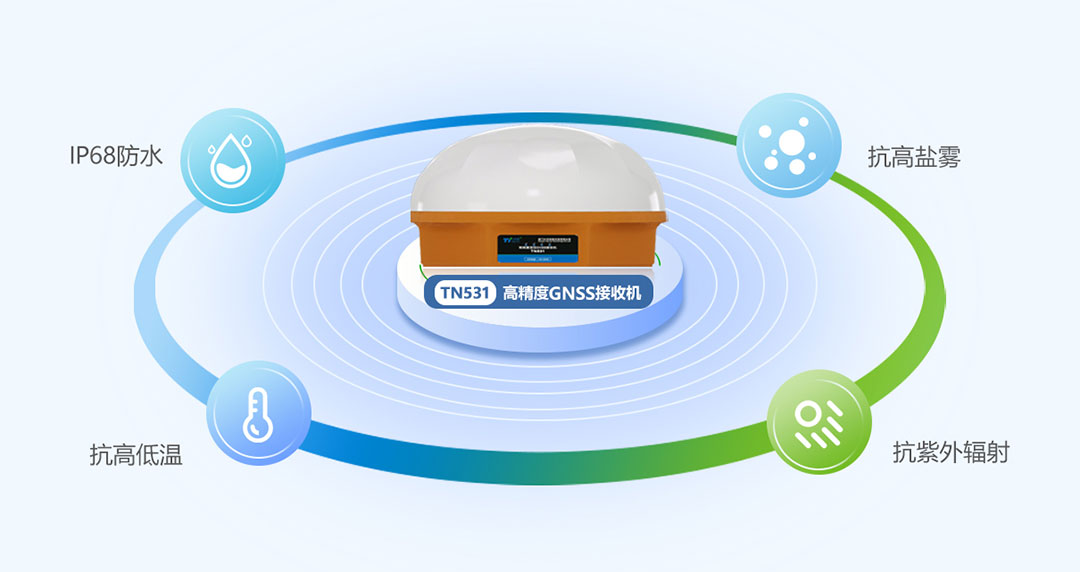

恶劣环境适用



工业设计质量过硬性能稳定,防护等级IP68,抗95%冷凝,



抗高低温、抗紫外辐射、抗高盐雾,通过EMC以及其它各项性能测试并取得报告。

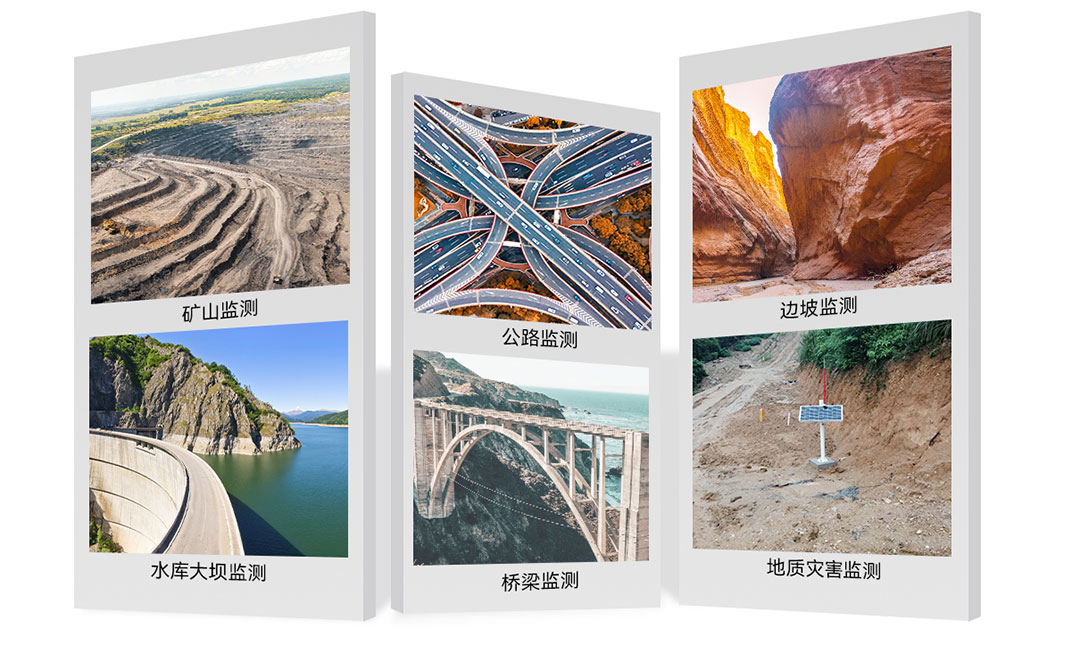

应用场景



边坡,桥梁,大坝,尾矿,公路,地质灾害,变形,沉降,等方面,



微小位移科学化、信息化、标准化、精准监测,为防灾减灾决策提供科学依据,提高灾害预警预报能力以及应急救灾快速反应能力。




技术参数

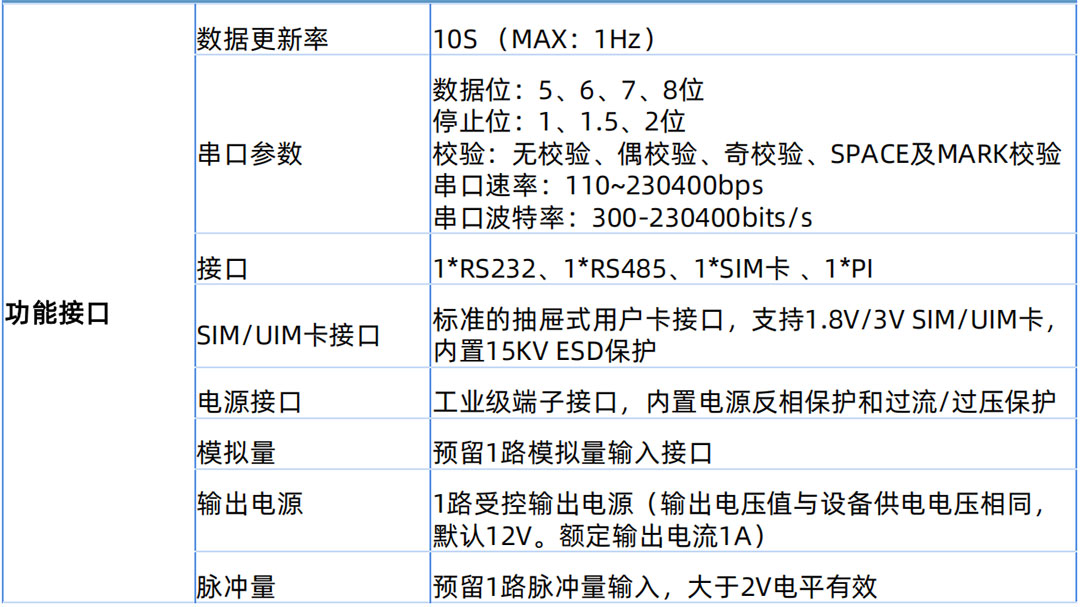

产品接口:

项目

说明

串口

2个RS232接口(1路做debug口)、1个RS485接口,内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位

停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

指示灯

具有PWR SYS ONLINE GPS指示灯

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

模拟量

预留2路模拟量输入接口

输出电源

1路受控输出电源(输出电压值与设备供电电压相同,默认12V。额定输出电流1A)

脉冲量

预留1路脉冲量输入,大于2V电平有效

TF卡

支持32GB大容量存储

产品特性:

描述

说明

环境条件

工作温度范围:-35~+75ºC

存储温度范围:-45+85ºC

相对湿度范围:95%±3%

无凝结

工作状态

功耗

通信功耗

12V 145ma

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

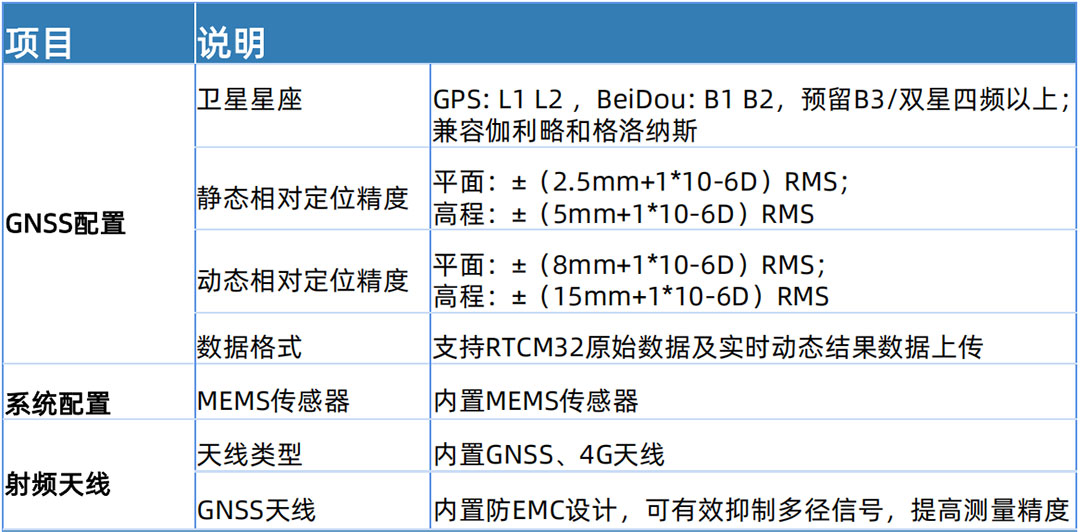

GNSS配置

卫星星座

GPS: L1 L2 ,BeiDou: B1 B2,预留B3/双星四频以上;兼容伽利略和格洛纳斯

静态相对定位精度

平面:±(2.5mm+1*10-6D)RMS;高程:±(5mm+1*10-6D)RMS

动态相对定位精度

平面:±(8mm+1*10-6D)RMS;高程:±(15mm+1*10-6D)RMS

数据格式

支持RTCM32原始数据及实时动态结果数据上传

射频天线

天线类型

内置GNSS和4G天线

GNSS天线

内置防EMC设计,可有效抑制多径信号,提高测量精度

功能接口

数据更新率

10S (MAX:1Hz)

串口波特率

9600bps、115200bps

接口

1*RS232、1*RS485、1*SIM卡 、1*PI

数据协议

导航数据

NMEA-0183

差分数据

RTCM3.0/3.1

网络协议

TCP/IP、 MQTT/OSS协议

系统配置

存储

SD硬件预留

MEMS传感器

内置MEMS传感器,支持阈值触发唤醒

具体逻辑见附件3:

无线通讯

通信

4G

采集间隔

0s~24h(采购人可依据实际需求在技术参数要求的范围内设定)

上报间隔

0s~72h(采购人可依据实际需求在技术参数要求的范围内设定)

电气性能

供电方式

+9V~+35V DC支持过压过流保护及欠压预警;

防反接

支持

功耗

在采样间隔不低于 15s 且上传间隔不低于 15s 情况下功耗<2W

尺寸重量

尺寸

  以实际尺寸为准

重量

  以实际重量为准

环境指标

工作温度

-35℃到+75℃

存储温度

-45℃到+85℃

三防等级

IP68

湿度

95%冷凝

设备可靠性

标准

MTBF时间不小于30000小时

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

人机交互

指示灯×4

电源指示灯、卫星指示灯,4G指示灯,系统灯

安装方式

标准观测墩、现浇混凝土墩、钢结构等

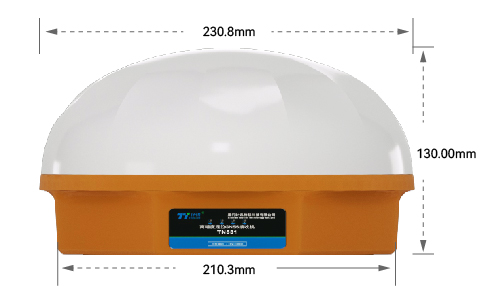

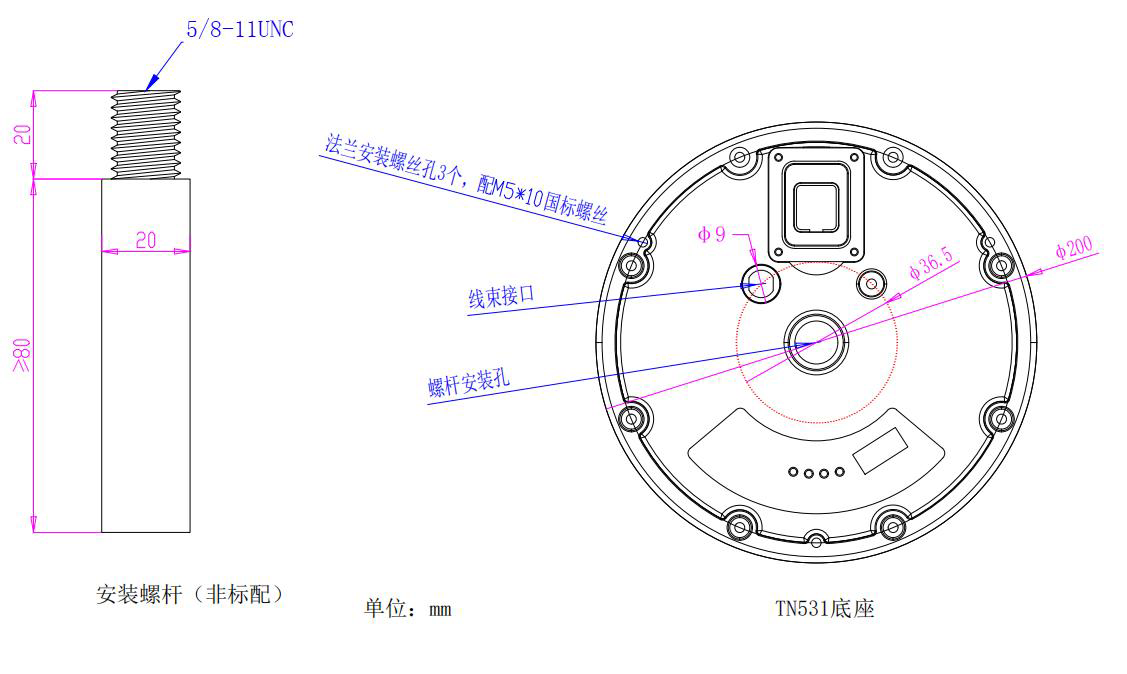

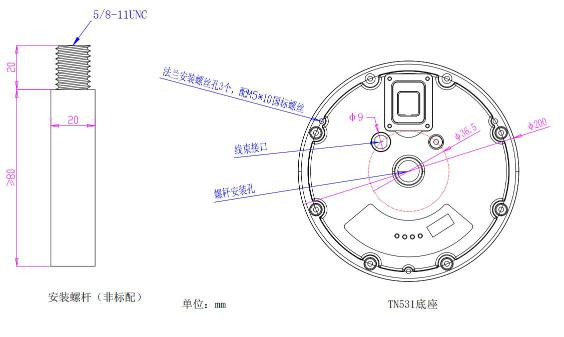

产品尺寸
