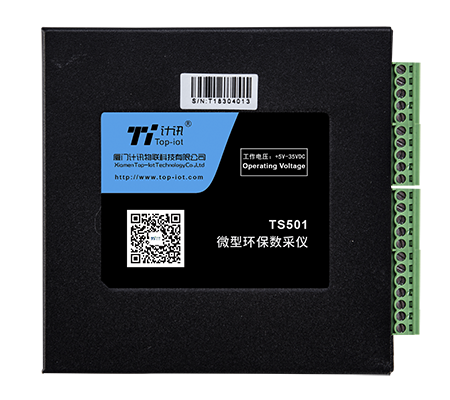

微型环保数采仪 | TS501
小体积低功耗高速率全网通

TS501系列采集终端是集数据采集与2G/3G/4G数据传输功能于一体的环保微型采集仪,采用极简设计方式,满足关键的环保数据采集需求,包含:浊度传感器、PH值传感器、COD、电导率、颗粒物、SO2、氨氮、PM2.5/10、噪声等可精准采集各种污染治理设备工作状态,可对阀门、闸门、报警器等设备进行控制。同时兼容各种类型的各类水、气在线分析仪表和流量计等仪器。TS501系列产品完全符合《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017)和(HJ 212-2005),多传输中心设计,监测数据可同时发送至各级环保局、业主及运维单位。

适用于环境和污染源在线监测设备监测数据的采集、存储和传输。广泛适用于VOCs在线监控系统、污染源在线监控、废气在线监控、水质污染溯源监控、生态环境质量等环保监测领域。

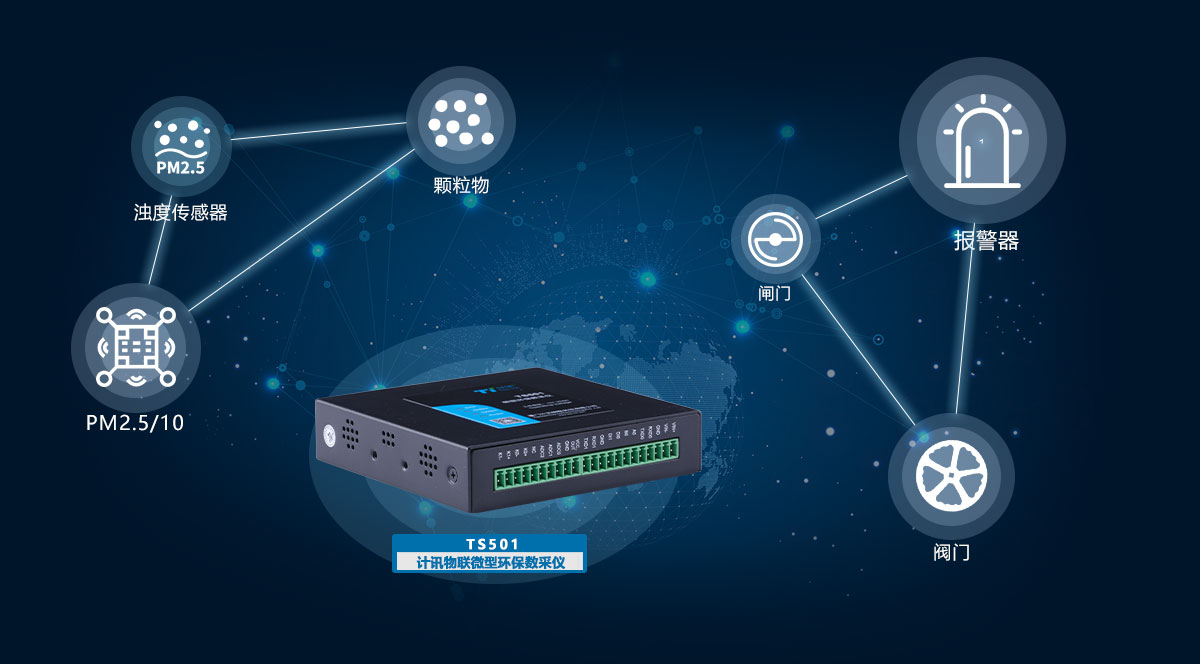

兼容各类传感器,数据采集、无损传输!


TS501微型环保数采仪采具有体积小、接口丰富、兼容性强的特点。可以接入多种传感器、仪器设备等。集数据采集,数据无损传输于一体。组网灵活,应用范围广泛。





采用极简设计方式,满足关键的环保数据采集需求!


包含:浊度传感器、PH值传感器、COD、电导率、颗粒物、SO2、氨氮、PM2.5/10、噪声等可精准采集各种污染治理设备工作状态,可对阀门、闸门、报警器等设备进行控制。同时兼容各种类型的各类水、气在线分析仪表和流量计等仪器。适用于环境和污染源在线监测设备监测数据的采集、存储和传输。



应用领域


适用于环境和污染源在线监测设备监测数据的采集、存储和传输。广泛适用于VOCs在线监控系统、污染源在线监控、废气在线监控、水质污染溯源监控、生态环境质量等环保监测领域。





符合多种行业规约,兼容各种协议


TS501微型环保数采仪支持《HJ 212-2017污染物在线监控(监测)系统数据传输标准》和《HJ 212-2005污染物在线监控(监测)系统数据传输标准》通信协议;支持定制第三方上位机通信协议;适用于国控、省控、市控等各类环保在线监测系统;可选提供通信中心入库的方式接入第三方平台。可快速接入计讯智慧生态管理平台软件。



存储空间自定义,多中心同步传输


支持多采集数据存储空间自定义配置,每个采集数据的存储空间均支持自定义配置。数据可同步传输至五个管理中心,监测数据可同时向各级环保局、业主及运维单位发送。



多重检测机制,运行故障自修复


TS501微型环保数采仪采用高稳定性设计,三级看门狗检测机制,CPU自带看门狗设计、硬件电路看门狗设计、软件看门狗设计;智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可启用短信发送数据;掉线重连、数据补发,传输稳定、可靠不丢包。

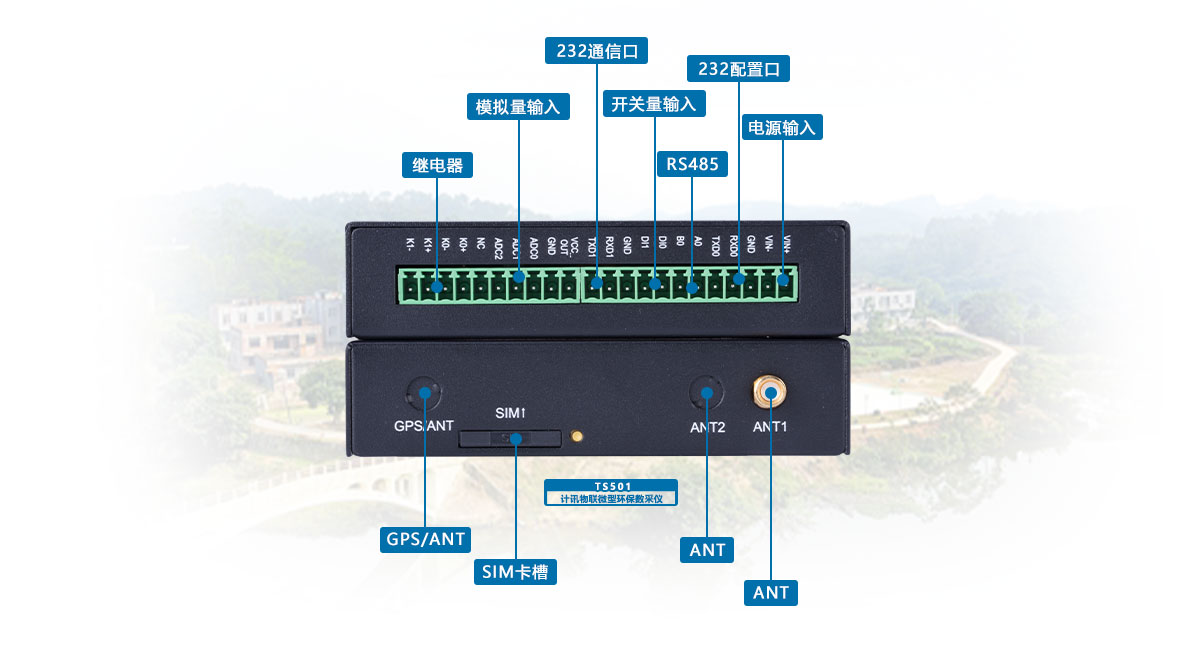

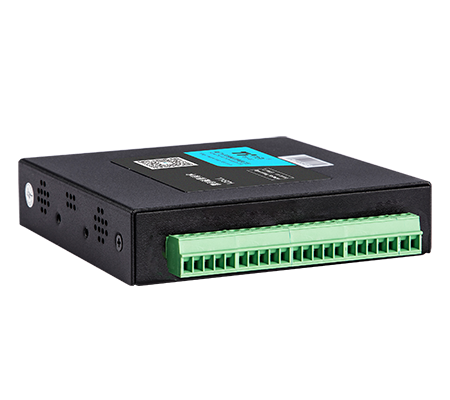

产品接口设计


专为环保行业应用定制,具有接口丰富、兼容性强,数据智能采集,数据存储运算处理。兼容多种通信协转换。



传感器定制简单可配可选


Modbus RTU传感器不用软件定制可以兼容,无需更改设备软件。

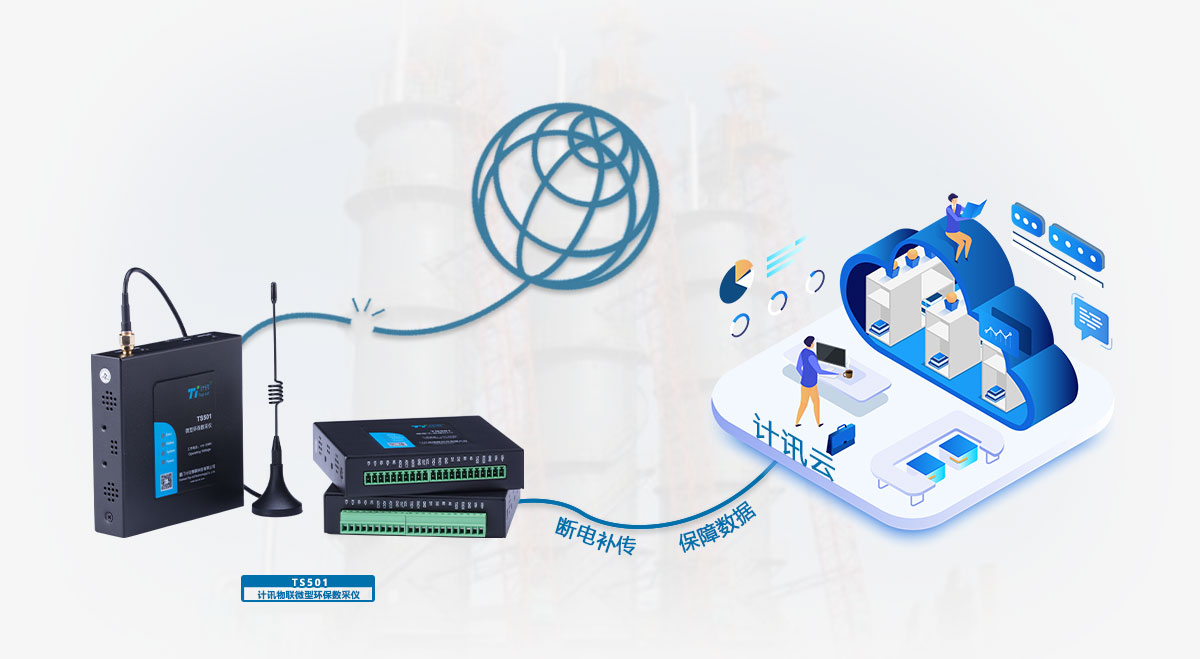

数据断电补传,保障数据完整可靠


网络断线断电恢复后数据能及时补传。



标准化MOBUS协议,满足不同应用环境


环保数采仪传输支持多种协议;自定协议/Modbus TCP/Modbus RTU协议,满足不同工业应用环境的需求。



多元化网络传输方式,适应更多应用场景。


支持GPRS/4G/5G无线蜂窝网络、短信、RS232/RS485,可选NB-IOT、北斗等通信方式。



低功耗、大存储设计,历史数据不丢失


多级休眠和唤醒模式,功耗远低业界同类产品;海量空间,可在本机循环存储监测数据,掉电不丢失。

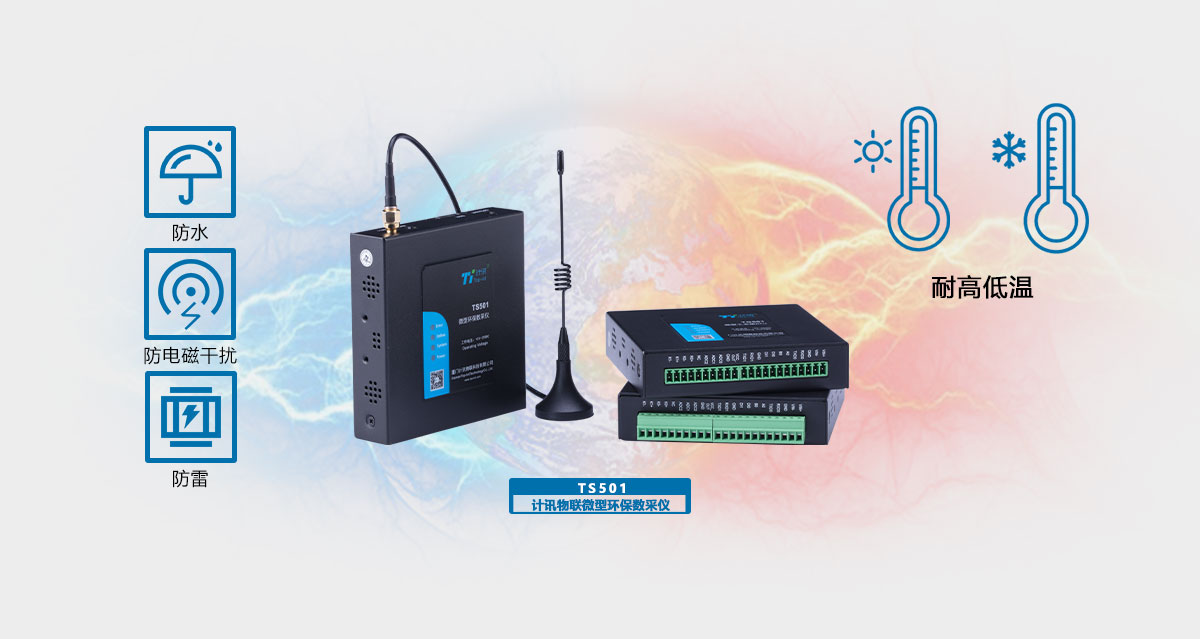

高标准工业级设计、坚固耐用、品质可靠


TS501微型微型环保数采仪采用Freescale汽车电子级处理器方案,工业级通信模块搭载高速处理器,高EMC电磁兼容,耐高低温材料(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。



多层保护技术,传输稳定不丢包


多重检测机制,运行故障自修复;三级看门狗检测机制,智能软件唤醒和硬件断电重启机制,设备自动复位;采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。



轻松实现远程管理,节省人力物力


设备故障告警,提升偏远地区设备在线率;支持远程参数配置(同时支持平台配置方式和短信配置方式);支持定时采集与上报中心平台;支持远程实时数据、历史数据查询及本地导出历史数据。


技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口,  1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、可定制TTL电平串口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

模拟量:

3路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出(可选):

2路开关量输入接口(光隔离,OC门输出)

额定驱动电流:50mA

额定驱动电压:35V

继电器:(可选)

2路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:5A

最大切换功率:120W

电源输出:

1路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A内置过流保护)

脉冲输入(可选):

2路脉冲量输入,大于2V电平有效

产品特性

描述

说明

环境条件:

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

采集状态

40mA~45mA@12VDC

通信状态

40mA~80mA@12VDC

休眠状态

<1mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:154.2×127×46.6  mm   (不包括天线和安装件),重量: 900g

选型指南

产品选型

产品类型

无线参数



TS501-G

GPRS DTU

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TS501-C

CDMA DTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频



TS501-W

WCDMA DTU

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12



TS501-T

TD-SCDMA DTU

支持TD-SCDMA/HSDPA

/HSUPA 1880-1920/2010-2025MHz 双频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TS501-E

EVDO  DTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络



TS501-LT

LTE/TD-SCDMA DTU

支持 TD-LTE 2600/2300MHz

DC-HSPA+/HSPA+/HSUPA/HSDPA/

UMTS 2100/900MHz

GSM 850/900/1800/1900MHz





TS501-LF

LTE/WCDMA DTU

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TS501-A

TDD/FDD DTU

4G全网通

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用

广泛适用于VOC在线监控




污染源在线监控




废气在线监控等环保监测领域

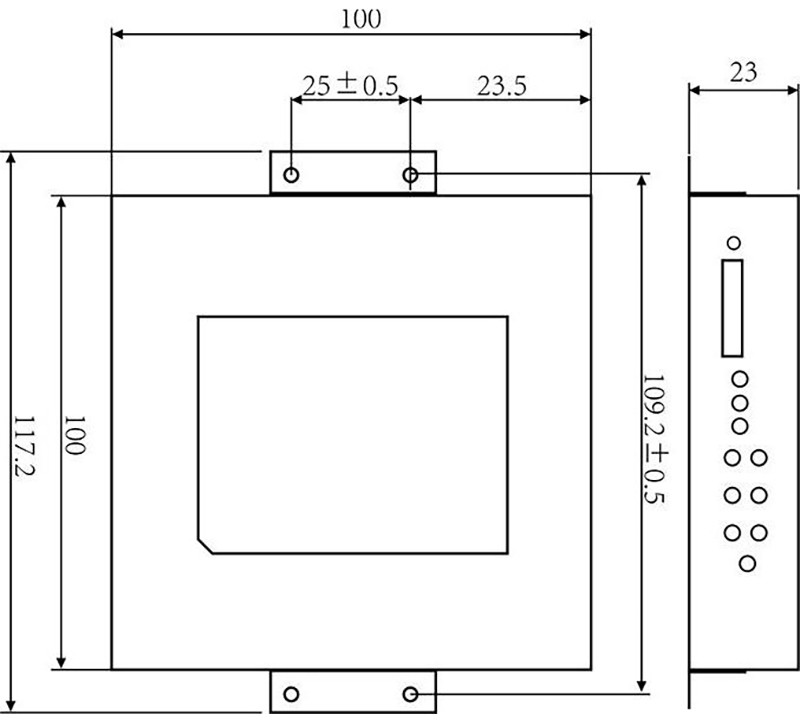

产品尺寸
