防水型智慧灯杆网关TG473
5G防水防潮二次开发一站式供电边缘计算
防水型智慧灯杆网关TG473采用航天接头设计,具有强防水性的特点。支持WIFI,4G,网口,千兆光口方式接入互联网,多网同时在线。可选支持WIFI、LoRa、ZigBee、蓝牙等通信模式。它集成了包括防浪涌系统,电源转换系统,交流/直流电源控制和计量系统,数据采集系统,网络路由和交换系统,以及灯控系统等,配合智慧终端设备管理平台系统工作。其设计充分考虑多功能性和稳定性,基于物联网技术架构设计,可以满足智慧终端设备的数据收集和智能控制,同时具备扩展性,方便在现有硬件下实现新设备接入。

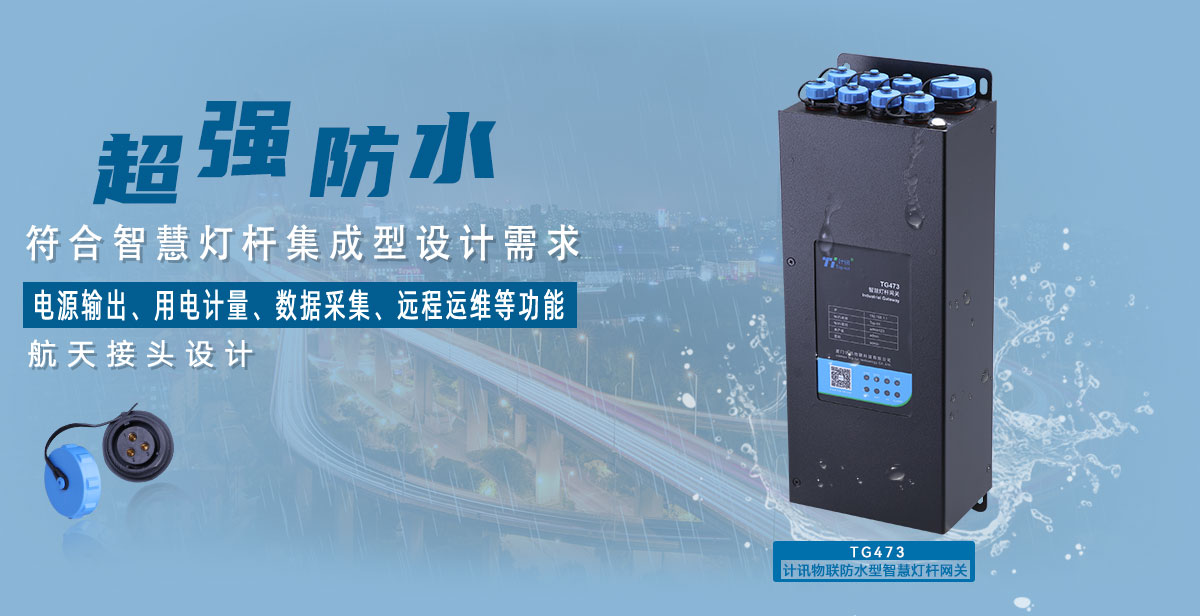

集成型设计,智慧灯杆系统专用网关


计讯物联防水型智慧灯杆网关TG473,关采用航天接头设计,具有超强防水性能。符合智慧灯杆集成型设计需求,专用于智慧灯杆、多功能杆等场景。具备供电源输出、用电计量、数据采集、协议转换、设备控制、远程运维等功能。

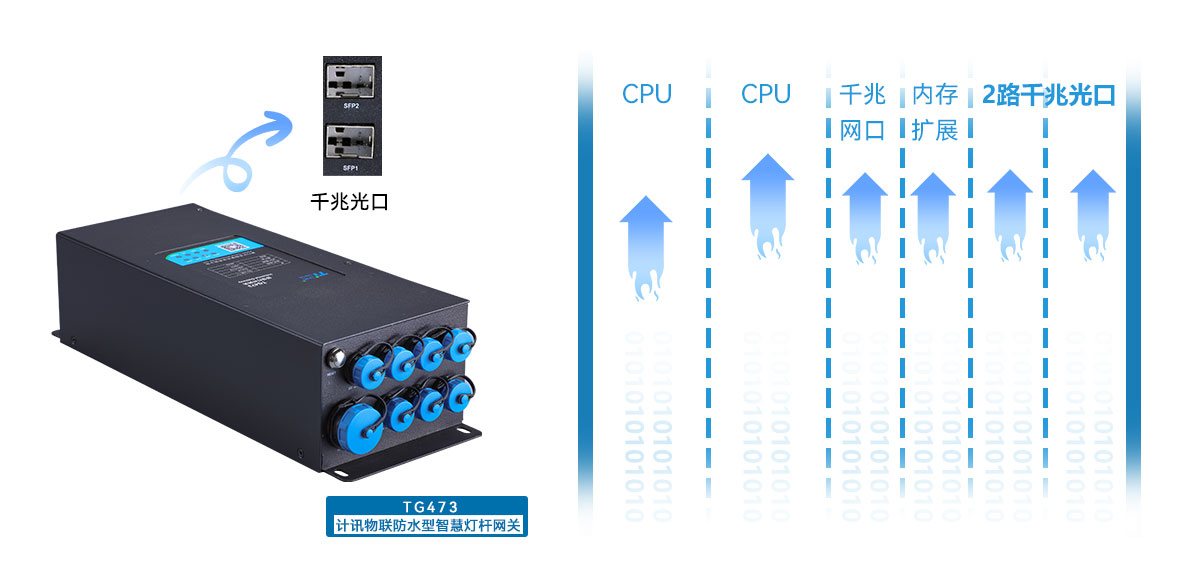

5G/4G智慧灯杆网关


全新二代,双核配置,5G千兆光口,速度快了不止一点点


采用双核CPU,更高配置内核,为设备挂载服务提供强支撑。7个5G千兆网口,网络接入更高速。FLASH内存可扩展至1G,设备运行更快速。


5G/4G智慧灯杆网关

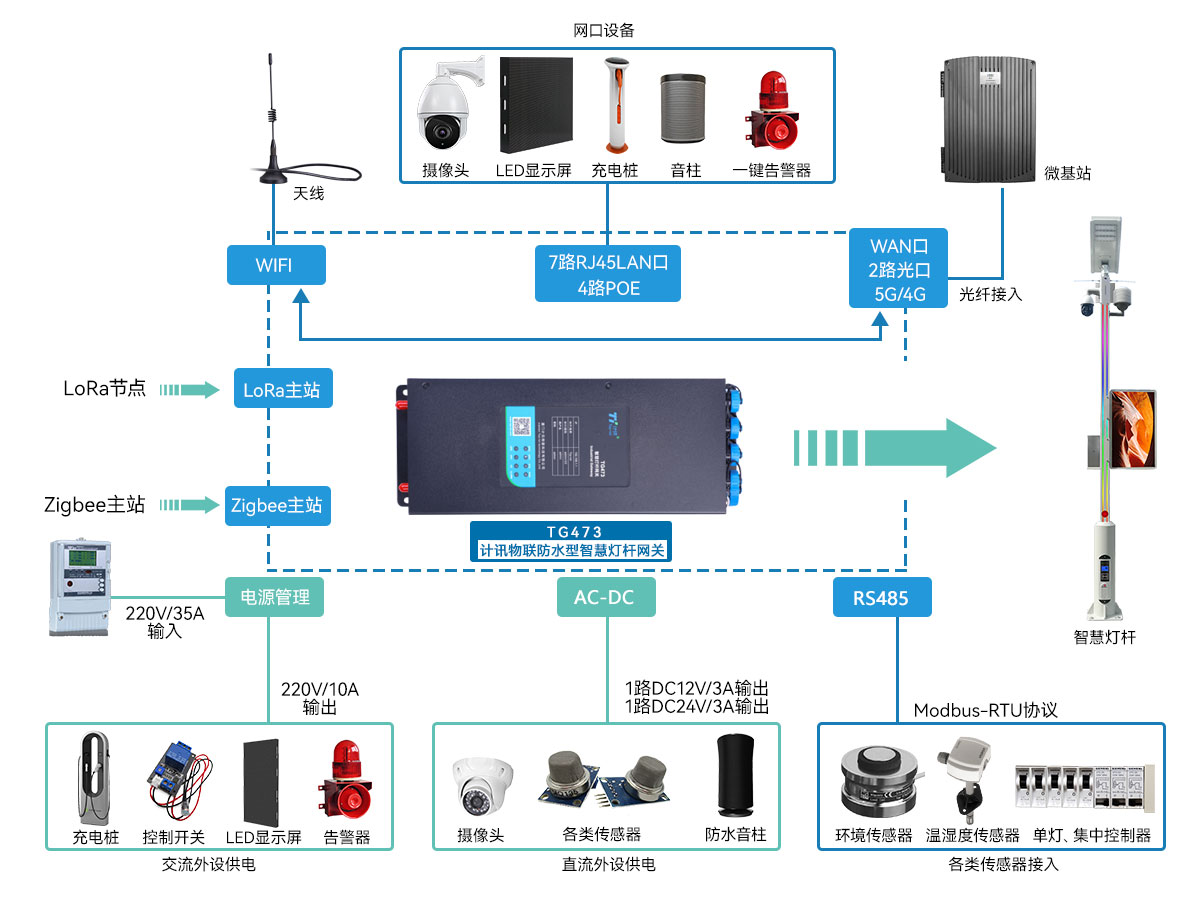

接口丰富,兼容性强,可同时接入多种设备,提供智慧灯杆集成化服务。


支持5G/4G网络(可选),同时支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等)来保证数据传输的安全性。支持2个光纤口、7×LAN、1×WAN、2×RS485、1×AC220V输入、3×AC220V输出、1×DC24V输出、1×DC12V输出。

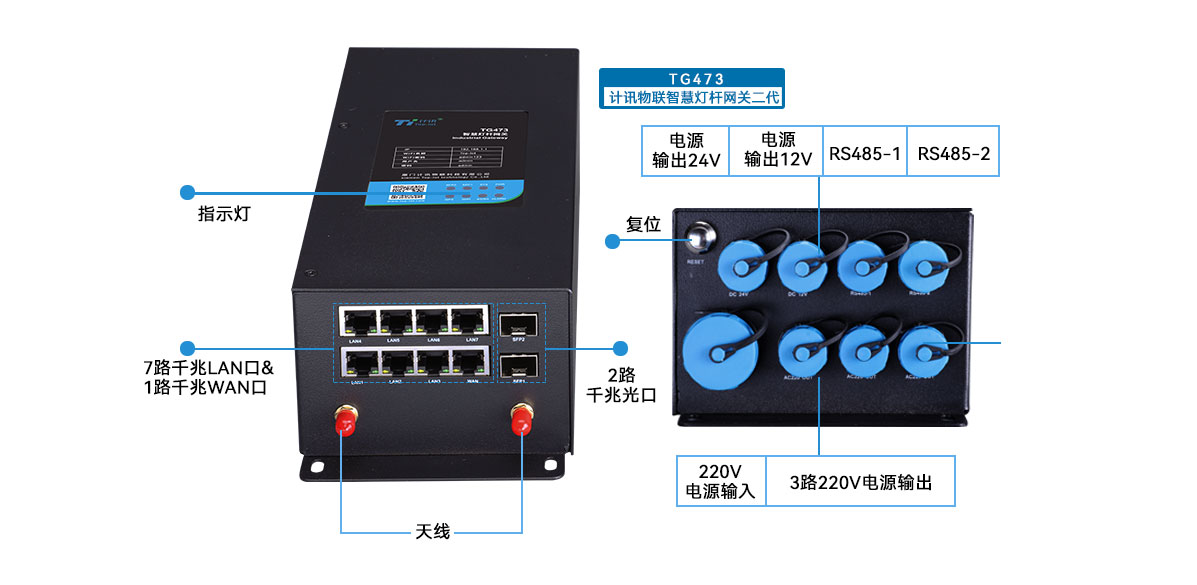

5G/4G智慧灯杆网关产品接口图


多路直流/交流电源输出,智慧灯杆设备一站式服务。


计讯物联TG473防水型智慧灯杆网关自带一个3个220V交流电源输出接口,可同时为多个交流外设供电。24V和12V直流电源输出各一个。为载入的设备和传感器提供电源接入。一站式供电,解决部署难题。


5G/4G智慧灯杆网关一站式服务

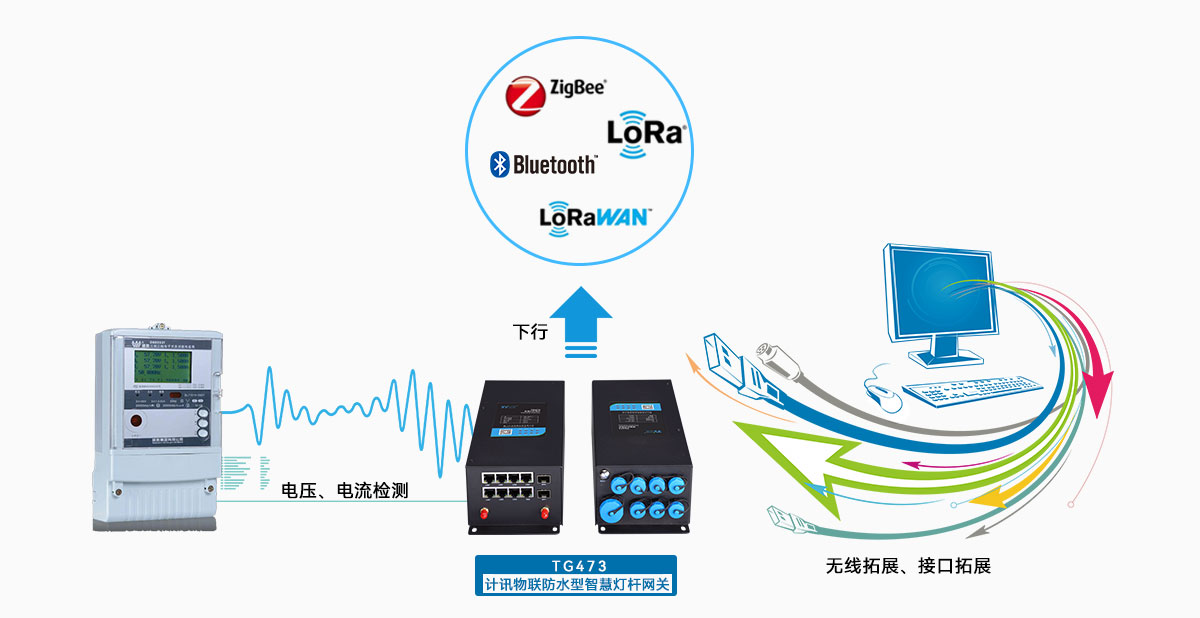

预留扩展接口,功能延展性强,可全面满足各类智慧灯杆组网需求。


支持选配电表功能,3路交流检测电压、电流,可用于平台监测及异常控制。支持无线拓展、接口拓展。支持下行Zigbee、LoRa、蓝牙、LoRaWAN、电力载波等。


5G/4G智慧灯杆网关预留的接口

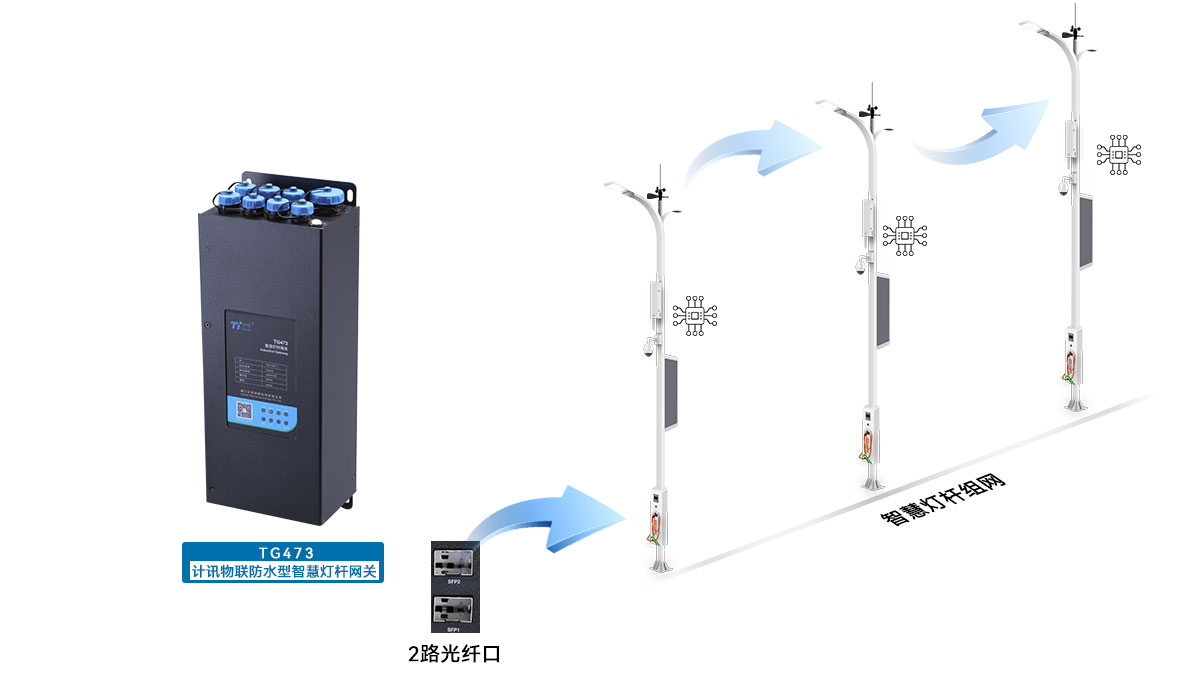

多种组网方式,适应各类组网端口需求


配有2路光纤接口,具备光纤二层组网功能,支持单模、多模光纤、支持环型、链型等网络拓扑结构组网应用。可通过增加或删减嵌入式交换通信模块来灵活配置网络端口数量,适应各类组网端口需求;


5G/4G智慧灯杆网关组网方式

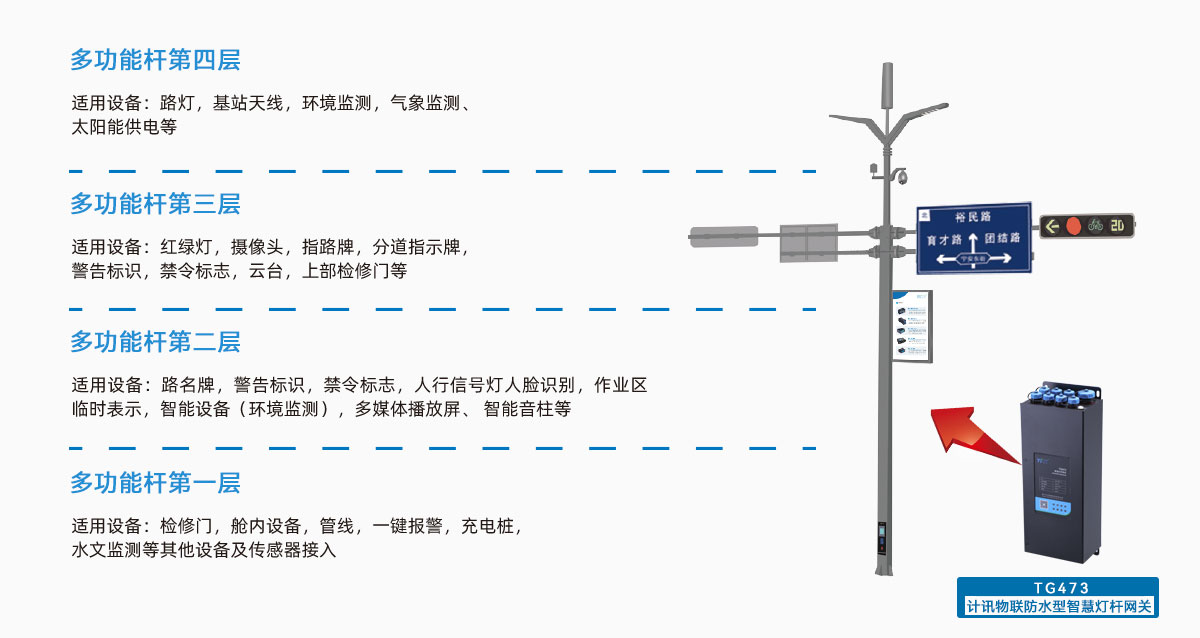

智慧灯杆,多功能化应用,接入设备选型更灵活。


计讯物联TG473防水型智慧灯杆网关可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。


5G/4G智慧灯杆网关多功能化应用

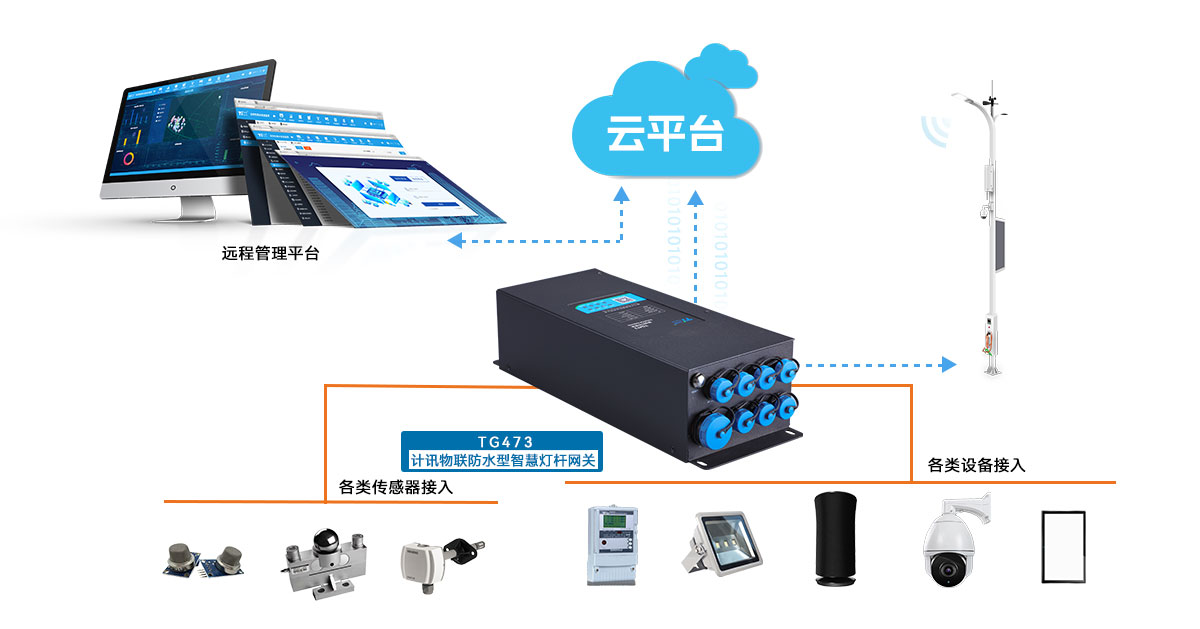

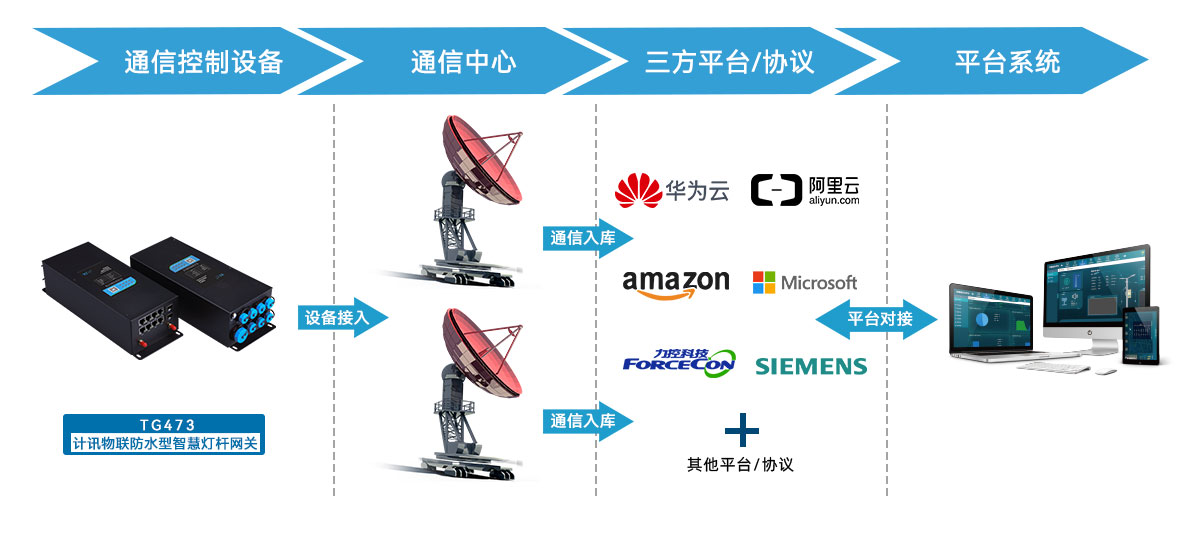

支持协议转换、协议兼容性强、可接入各种管理云平台!


支持 MQTT,与阿里云、百度云、华为云、亚马逊云等第三方云平台;支持国内主流组态软件:组态王、三维力控、易控等 ;可与企业研发建设的私有云平台匹配对接;支持主流工业通信协议,支持定制私有通信协议;下行支持透传、MODBUS RTU、ZHA; 上行支持 TCP/IP、MQTT、MODBUS TCP 等 ;内置国内外主流传感器、摄像头、LED 屏、仪器厂商通讯协议,方便用户快速调试使用。


5G/4G智慧灯杆网关协议转换

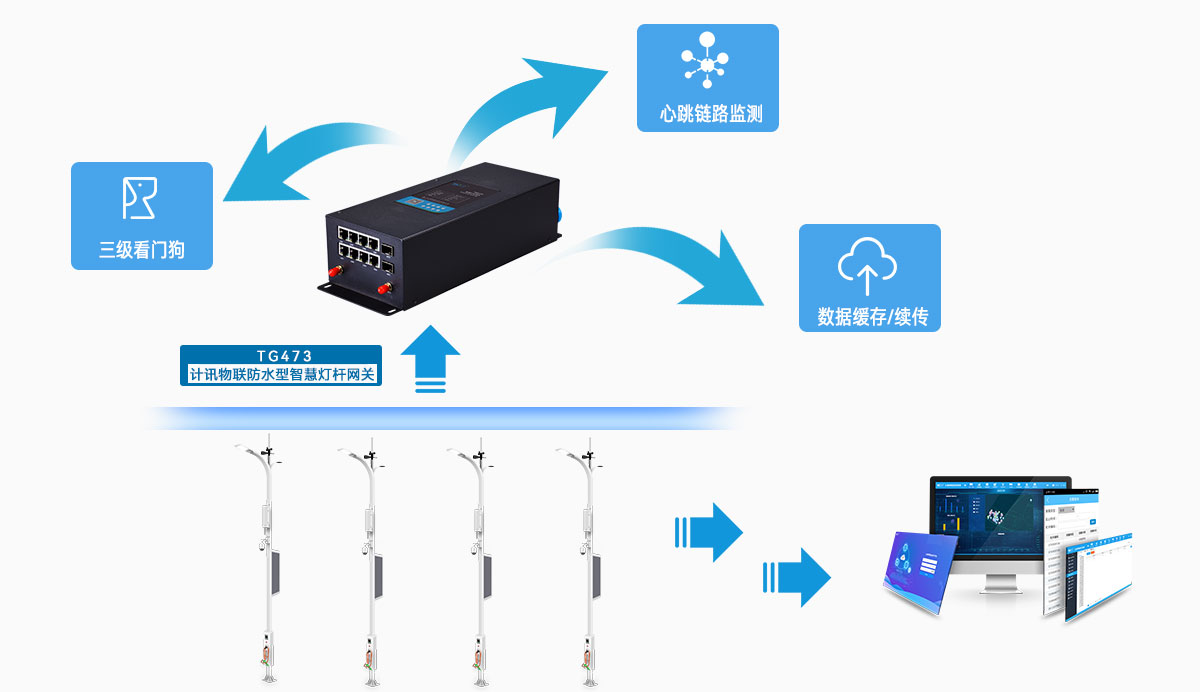

三大防护措施,为数据传输安全保驾护航!


具备数据本地缓存、断点续传措施,数据传输遇阻时,可本地暂存,完整续传。确保数据完整性。三重看门狗、心跳链路监测机制,确保数据传输过程的稳定性。数据包实时防护检测,确保数据传输过程的安全性。


5G/4G智慧灯杆网关防护措施

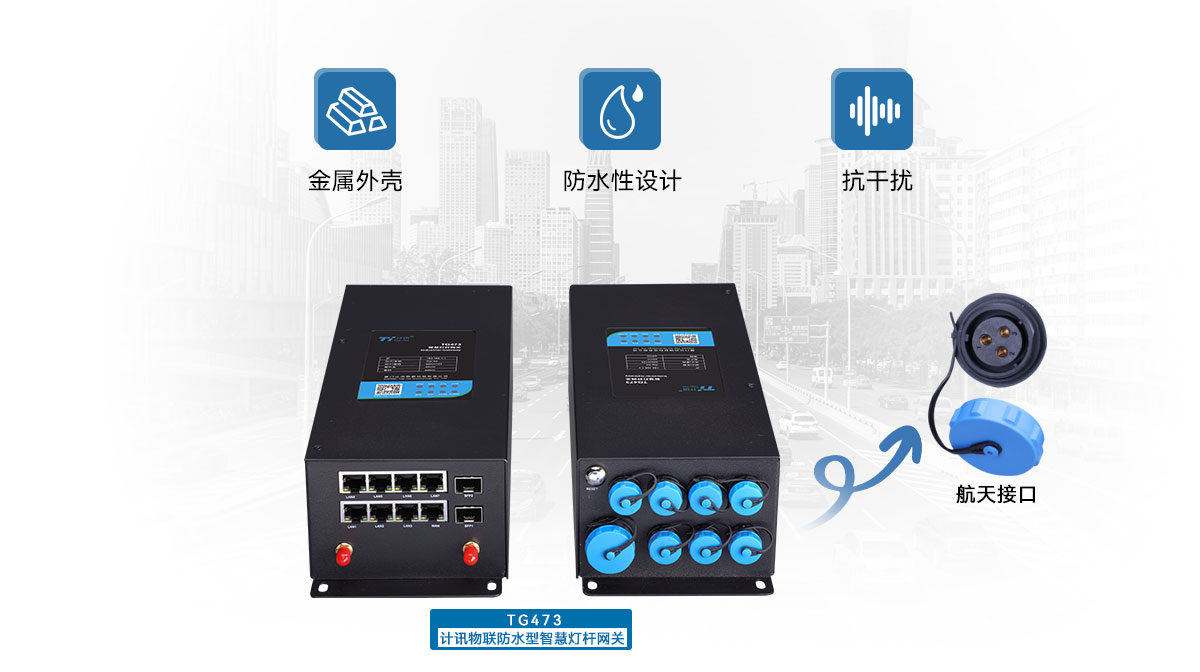

超强的环境耐受能力,为长时稳定工作提供基础保障!


特制金属外壳,航天接口设计。防水型设计耐高温潮湿环境,能有效抵抗磁干扰。在各种恶劣环境下都能长时稳定工作。


5G/4G智慧灯杆网关


赋载功能一览表


TG473防水型智慧灯杆网关具有支持5G网络,高速率、低延时的特点。集数据智能采集、通信协议转换、VPN虚拟专网、本地存储、WIFI覆盖、数据断点续传等功能,具有边缘计算、视频深度处理、人脸识别、联动控制、多中心传输、集散管控等功能,为组网应用提供全面选项。


5G/4G智慧灯杆网关


设备远程接入管理更智能


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。远程设置网关:可远程设置网关所有参数,操作方式、步骤与本地配置方式一样。远程添加设备:添加传感器、控制器等物联网终端。远程设置网口设备:远程设置网关连接的网络设备,如:摄像头、音柱、显示屏等等。


5G/4G智慧灯杆网关远程管理

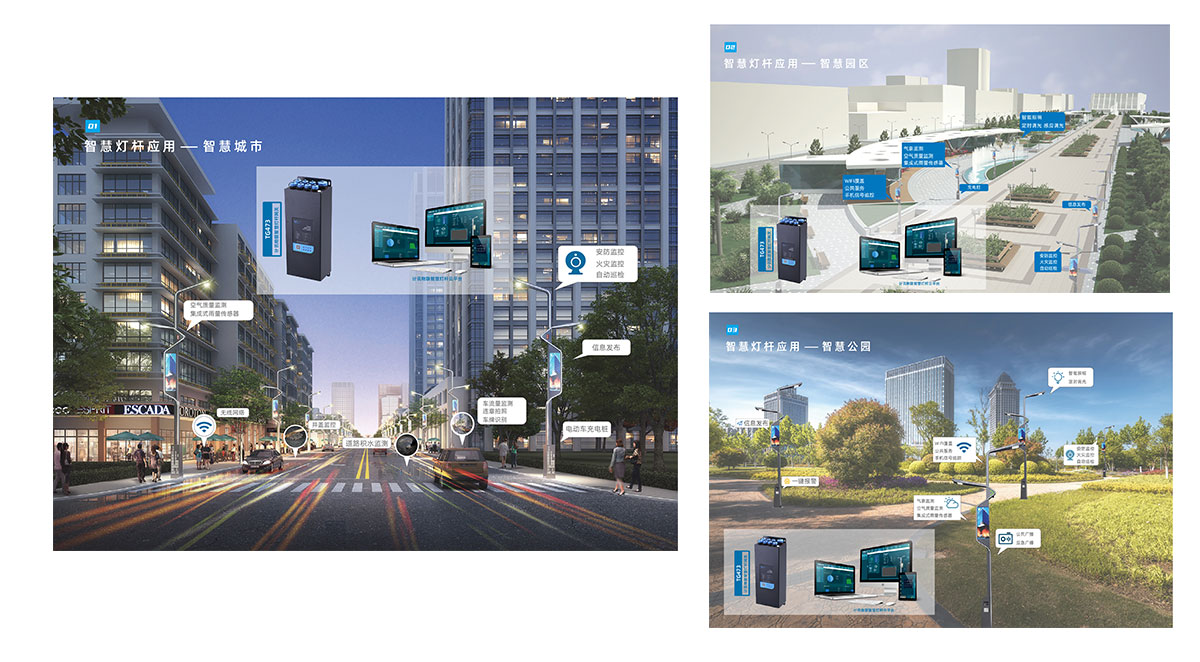

应用领域


广泛应用于智慧城市、市政、高速公路、特色小镇、景区、园区等场合的各类型的灯杆上。


5G/4G智慧灯杆网关应用领域

技术参数

产品接口:

描述

说明

AC220V接口



负载能力

1路AC220V输入:

最大支持35A输入

3路AC220V输出:

最大支持10A输出,远程控制交流外设供电

功能说明

控制外设供电

RS485接口

接口说明

2路标准RS485接口,带光电隔离,内置15KV ESD保护

以太网接口

接口说明

1路RJ45WAN口,10/100/1000Mbps,用于外网链接;

7路RJ45LAN口,网络通信,10/100/1000Mbps,4路POE,支持POE+,单路POE功率可达25W,自适应MDI/MDIX,内置1.5KV电磁隔离保护

光纤口

2个SFP光口,因特网连接,10/100/1000Mbps,支持单模、多模光纤、支持环型、链型等网络拓扑结构

DC输出

接口说明

1×DC24V输出、1×DC12V输出,最大电流3A

其他:

指示灯

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护



产品特性:

描述

说明

环境条件

工作温度范围:-40~+80ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%±3%

无凝结

工作状态

功耗

待机功耗

270~285mA@12VDC

通信功耗

330~380mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护



网络参数

规格名称

规格说明

备注

网络制式

2 路 SFP 光口

10/100/1000M SFP 插槽,支持单模、多模光纤、支持环型、链型 等网络拓扑结构

1 路 WAN 口, 7 路 WAN 口

10/100M/1000M 自适应网口

4G

支持4G功能,4G为全网通模块

注:通讯功耗的大小受网络信号强度及模块网络制式的影响。

4G

传输速率

LTE-FDD:Max 100Mbps(DL) Max50Mbps(UL)

LTE-TDD:Max 61Mbps(DL) Max 18Mbps(UL)

SCDMA-TD:Max 4.2Mbps(DL) Max2.2Mbps(UL)

CDMA:Max 5.4Mbps(DL)Max14.7Mbps(UL)

GPRS:Max 85.6Kbps(DL)Max85.6Kbps(UL)

发射功率

FDD LTE:23dbm±2db

TDD LTE:23dbm±2db

TDSCDMA : 24dbm +1/-3db

GSM 900Mhz:33dbm±2dbm

GSM 1800Mhz:30dbm±2dbm

接收灵敏度

FDD B1: -97dBm(20M)

FDD B3: -96dBm(20M)

TDD B38: -94dBm(20M)

TDD B39: -94dBm(20M)

TDD B40: -94dBm(20M)

TDD B41: -93.5dBm(20M)

TDSCDMA B34: -110dbm

TDSCDMA B39: -110dbm

CDMA BC0: -108dbm

GSM 900: -110dBm

GSM 1800: -109dBm

WIFI

标准及频段

支持 IEEE802.11b/g/n 标准

理论带宽

UP TO 300Mbps

发射功率

20dbm

LoRA 主站网络参数



支持频段



CN470Mhz(中国)

EU868MHz (欧洲)

US915MHz (美洲)

AS923MHz (东南亚)

AU915MHz (澳洲)

RU868MHz (俄罗斯)

IN865MHz (印度)

KR923MHz(韩国)



物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

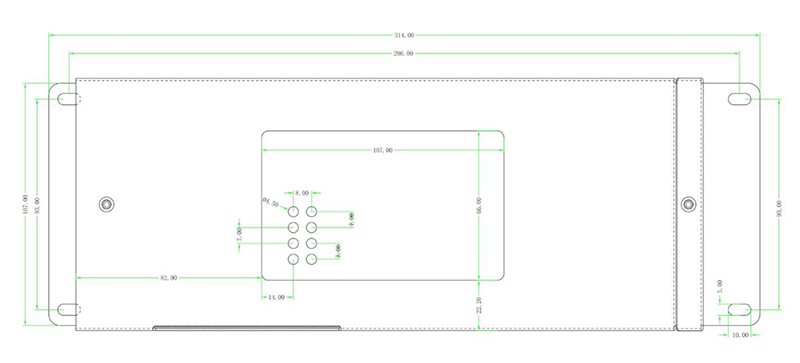

外形尺寸

长×宽×高(mm) 300x110x76 (不包括天线和安装件)

重量

790g

样机申请
计讯工程师20分钟内响应,确认后1个工作日内发出样机
