一、项目背景

  供热管网质量控制缺失，造成管道密封不严、热力管网散热损失严重、供热管道使用寿命低，容易造成管道恶性事故，导致管网失水以及能源损失严重。通过调度中心的远程监控系统对热网系统中无人值守换热站进行实时监控是必不可少的，基于此，热力管网安全系统应运而生。

  二、系统原理

  以数据中心、监控中心、现场控制器、传感器、执行器和通信系统为基础，实现对区域锅炉房和热电联产热力站供热系统的热源、管网、热力站及用热末端供热参数的自动采集，集中远程监测，根据需求负荷变化自动调节供热量，为用户热网节能、安全运行提供保障的工具。

  三、系统组成

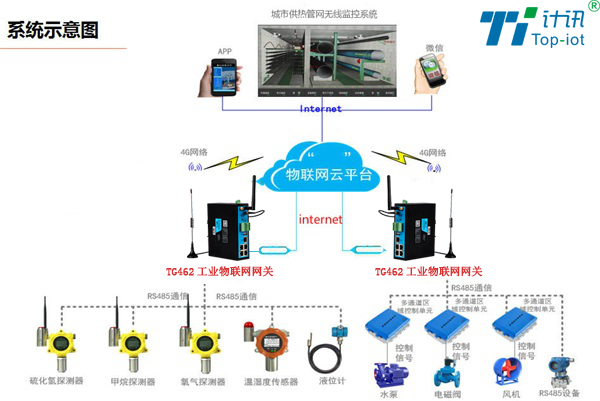

  系统拓补图

  1、传感器监测层

  主要有各种监测传感器组成，比如压力、温度、流量、地理与换热站监控设备组成。

  2、传输层

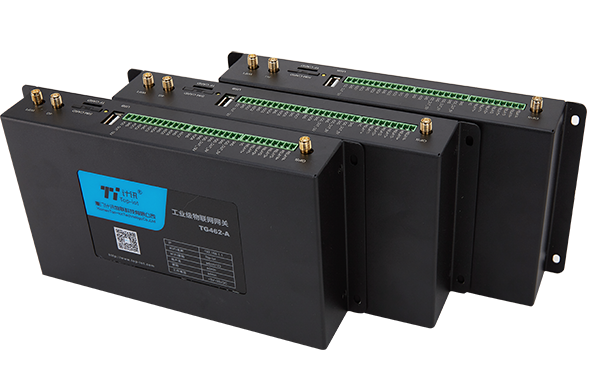

  传输层主要有TG462工业级物联网网关、无线压力变送器、GPRS、4G、射频无线传输网络组成。

  3、数据层

  由回水、供水设施、基础地理信息、实时在线监测等。

  4、服务层

  由基础设施服务、数据服务、云服务管理平台、软件服务组成。

  四、系统功能

  1、热网实时监控

  生产、调度人员及时掌握供热系统各过程中各设备的运行状况及实时监控热源、换热站、热用户、热网的运行状态。

  2、能耗数据采集

  实现热源煤/气、电、水、盐、热耗量采集;换热站电、水、热耗量采集。

  3、异常报警机制

  及时发现并报警异常运行情况，使运行人员能有针对性去提早处理异常状况。

  4、热网运行分析

  通过采集到的数据，得出供热系统各部分的网损状况，判断异常网损并指导管网保温。

  5、热网安全调度

  采集供热设备的实时运行数据，使生产人员能实时掌握所辖区域内供热管网、换热站各设备的负荷情况，为供热管网的调度提供科学依据。

  6、移动终端查询

  移动终端可完成热网、热源、换热站、热用户的监控及报警信息查询。
