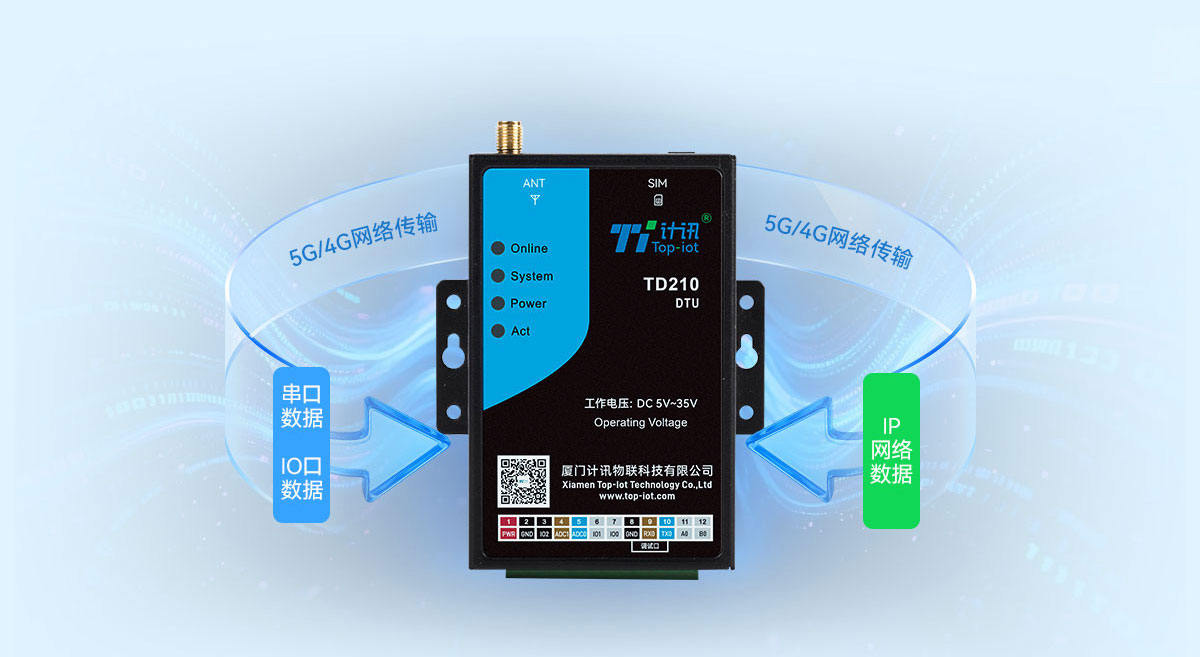

项目

说明

接口信息

电源接口

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

通信电流

<40mA (12V)

内置电源反相保护和过流保护

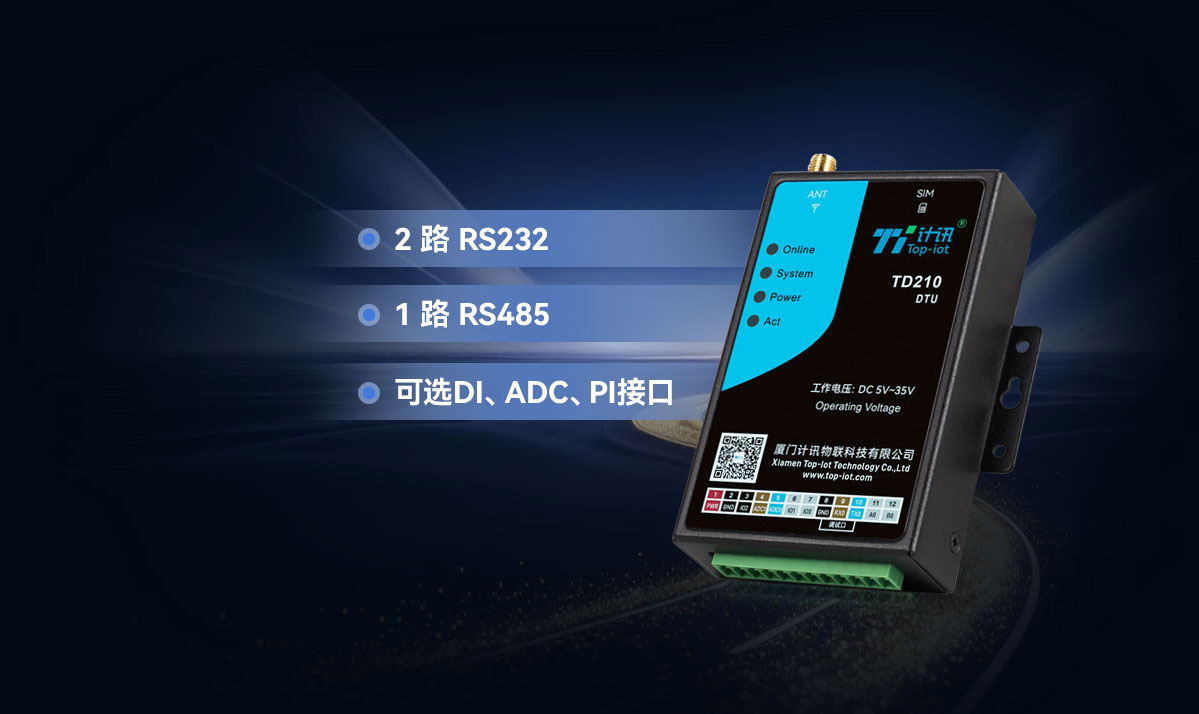

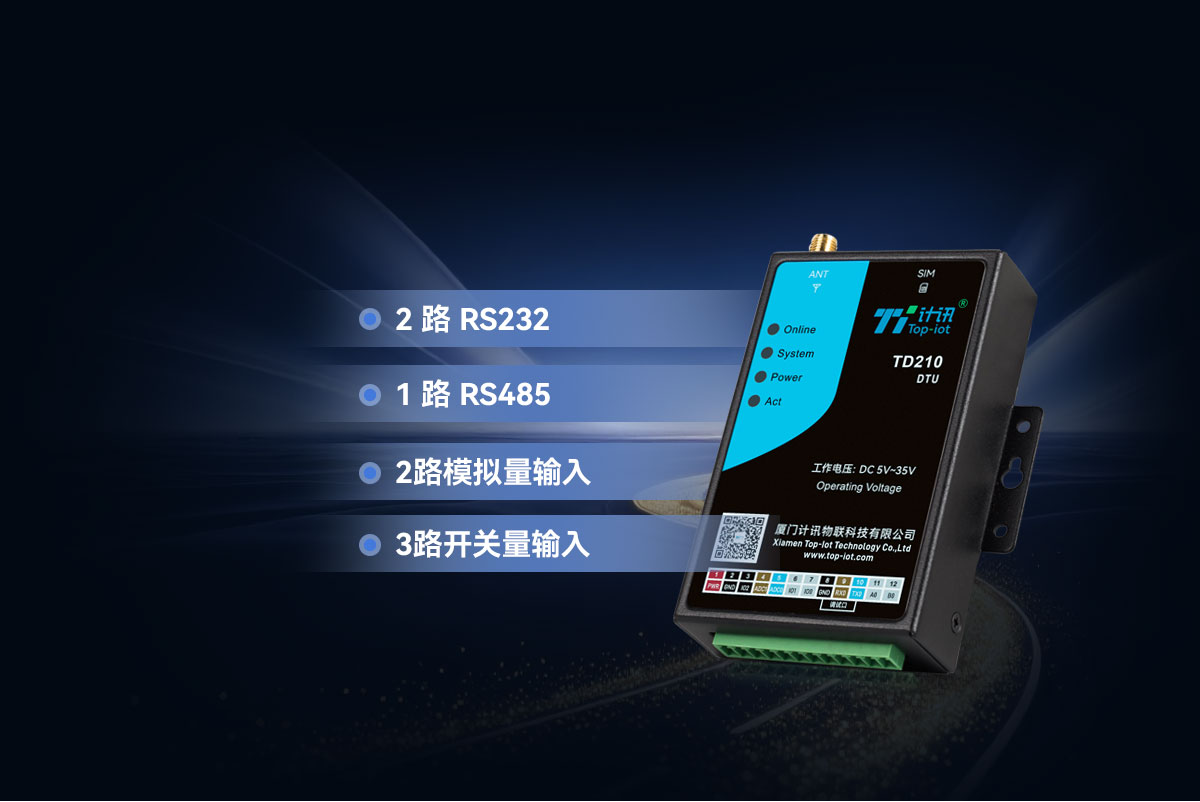

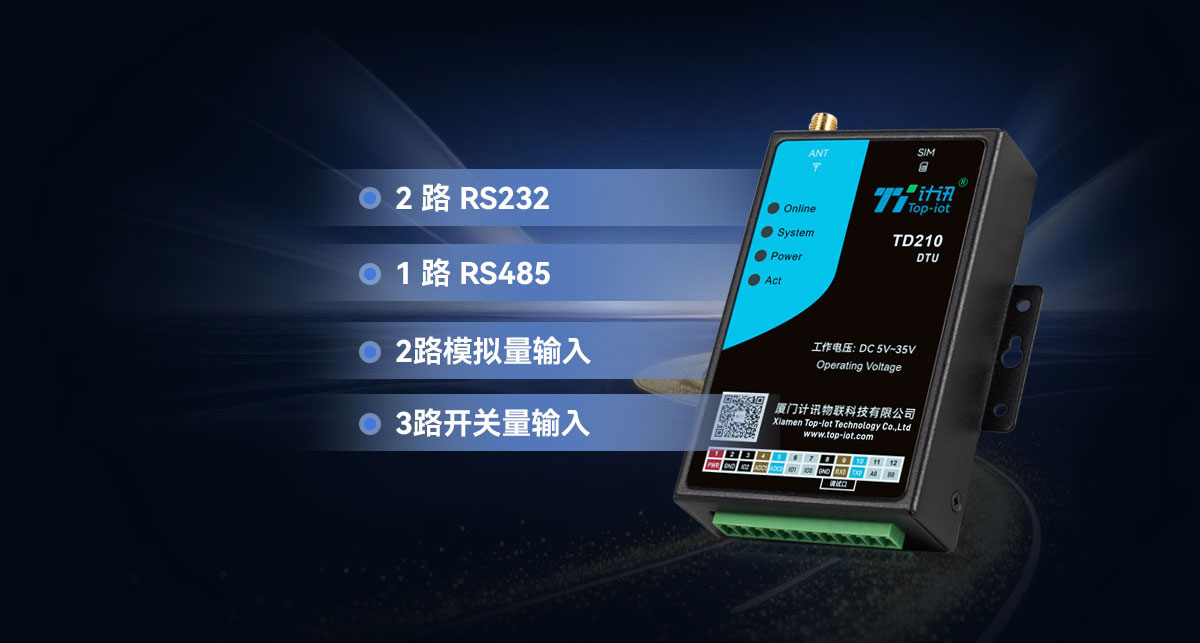

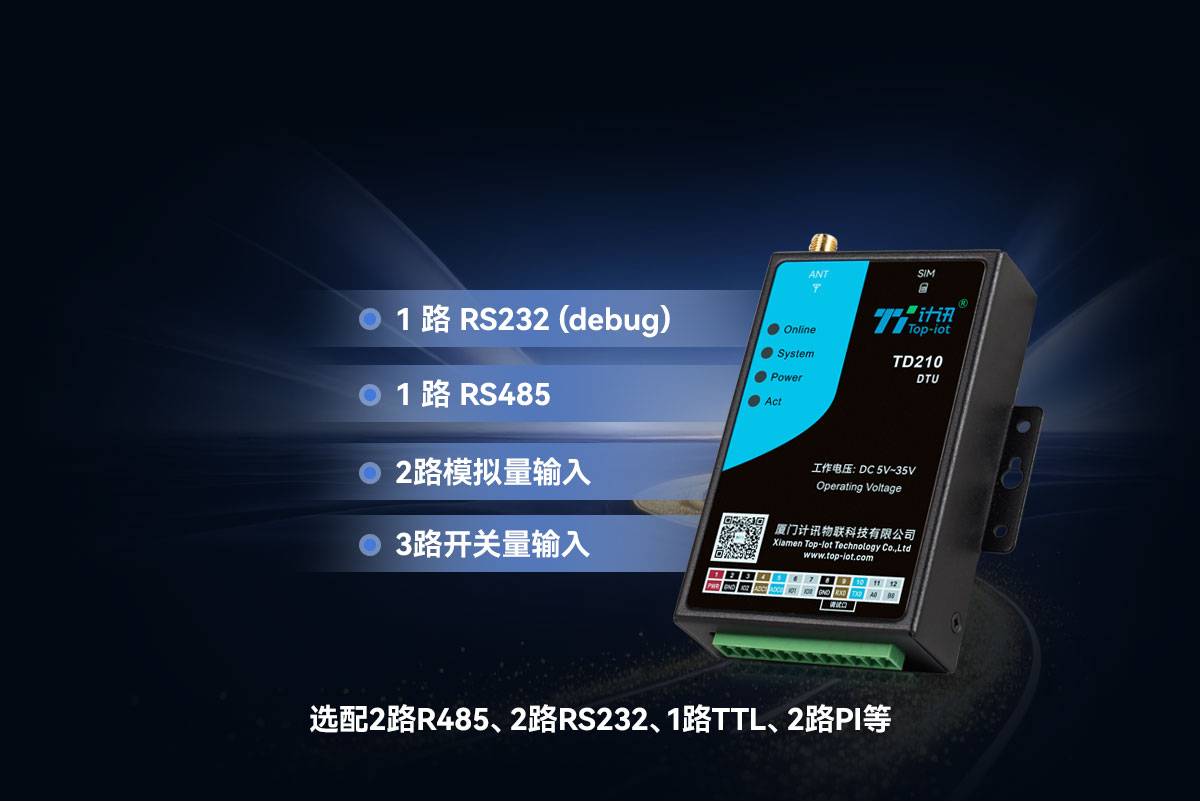

串口

串口采用工业端子接口 ，标准2路RS232

(1路做debug,1路做通信串口)、

1路RS485(可以在扩展1路RS485),可定制TTL电平

内置15KV ESD保护,可定制TTL电平

串口速率

2400~115200bits/s

数据位

8位

停止位

1位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口 ，特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护

接口定义

接口编号

接口名称

默认功能

扩展功能

1

PWR

电源输入正极

-

2

PWR

电源输入负极

-

3

GND

RS232通信接收口

DI2

4

RXD1

RS232通信接收口

ADC1/A1/TTL_RX(ADC1与6接口不能同时选择)

5

TXD1

RS232通信接收口

ADC0/B1/TTL_TX(ADC0与7接口不能同时选择)

6

ADC（预留）

4-20mA输入 ，0-5V可选

可定制脉冲输出 、脉冲计数和模拟量输入功能 。预留兼容

RS232 RI

7

ADC0（预留）

4-20mA输入 ，0-5V可选

可定制脉冲输出 、脉冲计数和模拟量输入功能

8

GND

RS232调试口地（黑色线）

-

9

RXD0

RS232调试接收口（棕色线）

-

10

TXD0

RS232调试发送口（蓝色线）

-

11

A0

RS485 通讯接口正极

-

12

B0

RS485 通讯接口负极

-

环境条件

工作温度范围

-35~+75ºC

存储温度范围

-35~+75ºC

相对湿度范围

95%±3%无凝结

工作功耗

通讯状态

<0.5W ，说明 ：12V电源 ， 电流<40mA

待机状态

<0.3W ，说明 ：12V电源 ， 电流<20mA

抗干扰能力

抗干扰类型

级别

电压/电流波形

值

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级 ，适合安装于典型工业环境中的设备：工厂 ， 电厂或处于特别居民区内的设备。

可靠性

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计 ，包括休眠模式 、定时上下线模式

EMC各项等级指标达3级

采用NTP技术 ， 内置RTC

SIM/UIM卡接口内置15KV ESD保护

机械特性

防护等级

IP30,外壳和系统安全隔离,特别适合工控现场应用

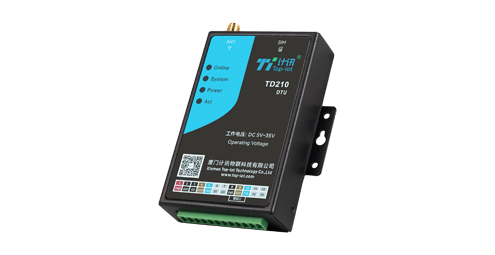

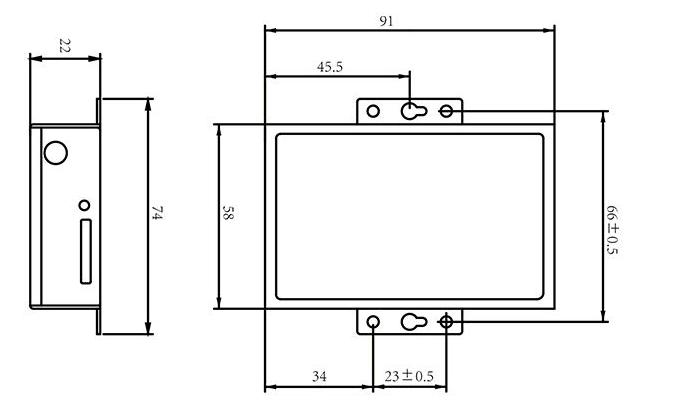

尺寸

91x58x22 mm (不包括天线和安装件)
