防水型遥测终端机 | TY501-B6

IP68防水低功耗4G无线通信电池供电

TY501防水型水利遥测终端机，IP68防护等级适用严苛室外环境，低功耗设计长待机适用，支持全网通4G无线网络，具备数据采集、无线远传、远程控制、告警等多功能。

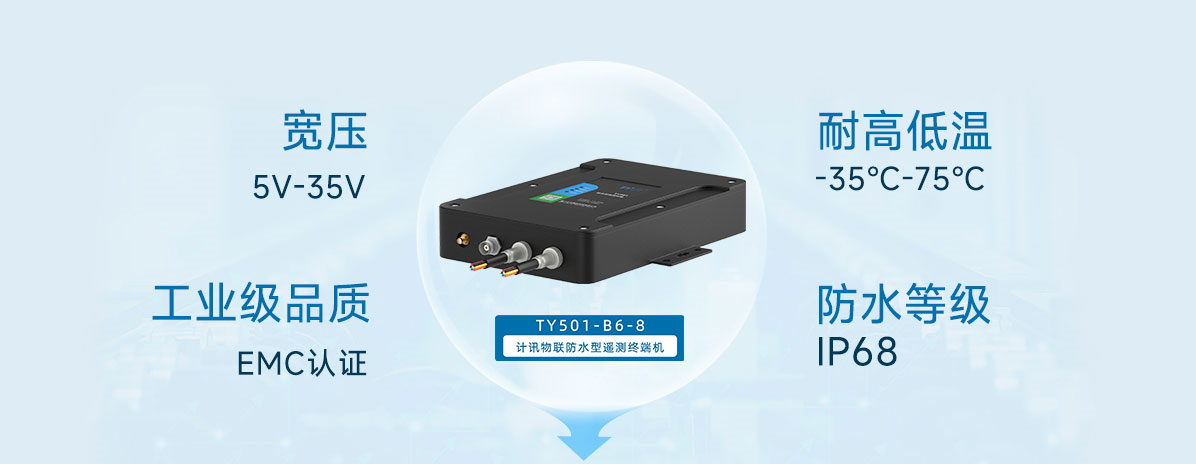

计讯物联TY501-B6，防水型遥测终端机RTU，防护等级IP68，支持电池供电，高标准工业级品质，通过EMC测试并取得报告，耐高低温材料（-35℃至75℃），宽压（5V-35V）设计，适用于地下水监测系统、供水管网监测系统、窨井水位监测系统等场景。

防水型RTU TY501具备数据采集、远程控制、4G/3G/2G无线蜂窝网络通信等多功能于一体。

1个RS232接口(debug口)、1个RS485接口(可扩展成2路)、4路开关量输入(DI)接口；可选：2路继电器输出、3路模拟量输入(ADC)接口、2路脉冲输入、1路电源输出。

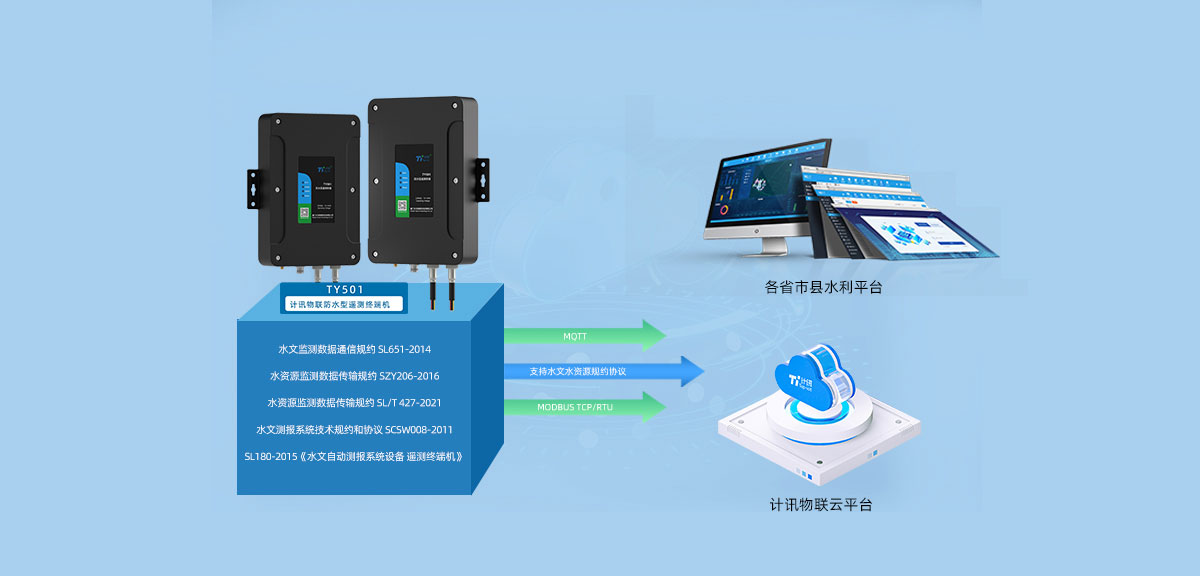

支持MODBUS TCP/RTU、MQTT等协议，全面支持水文水资源规约协议，对接各省市县水利平台。

软硬件多重检测机制稳定不丢包。三级看门狗检测机制，智能软件唤醒和硬件；断电重启机制，设备自动复位；采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。

计讯物联设备管理平台远程设备查看、配置、升级、运维，高效率智能管理。

技术参数

硬件系统
CPU	工业级32位通信处理器
FLASH	512KB
SRAM	256KB
数据存储Flash	16MB
接口信息
电源接口	电池供电	DC12V 24AH
	内置电源反相保护和过压保护。
串口	串口采用工业端子接口： 1个RS232接口(debug口)、 2个RS485接口(可扩展成4路)
	内置15KV ESD保护
	串口速率	300～230400bits/s
	数据位	8位
	停止位	1位
	校验	无、偶、奇
指示灯（可选）	具有电源指示灯，故障灯，系统灯，上线灯
天线	标准SMA阴头天线接口，特性阻抗50欧
模拟量（可选）	2路模拟量输入接口（ 12位AD 、支持4-20mA电流信号输入，可选0-5V电压信号输入）
开关量输入（可选）	1路开关量输入接口（光隔离）
电源输出	2路受控输出电源（输出电压值与设备供电电压相同，默认12V 。单路额定输出电流1A内置过流保护）
接口兼容	兼容各种类型的各类水、气在线分析仪表和流量计等仪器；包含：浊度传感器、PH值传感器、COD 、电导率、颗粒物、SO2 、氨氮、PM2.5/10 、噪声等；
通信参数
无线参数	支持 TD-LTE 2600/2300MHz 支持 FDD-LTE 2600/2100/1800/900/800MHz 支持TD-SCDMA 、WCDMA 、EVDO 、CDMA 、GPRS
通信方式	支持2G/3G/4G无线蜂窝网络、短信，可选NB-IOT 、北斗等通信方式

工作状态
工作功耗	待机状态		40mA～45mA@12VDC
	通信状态		40mA～60mA@12VDC
	低功耗状态		54.1UA～55UA@12VDC
环境条件
工作温度	-35℃到+75℃
三防等级	IP68 ，外壳和系统安全隔离，特别适合工控现场应用
湿度	相对湿度范围95% ，无凝结
抗干扰能力
抗干扰类型	级别	电压/电流波形		值
工频磁场	3	连续正弦波		30A/m
阻尼振荡磁场	3	连续正弦波		30A/m
脉冲磁场	3	脉冲		100A/m
辐射电磁场	3	80MHz~1000MHz连续波		10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备
设备可靠性
平均无故障工作时间(MTBF)不低于100000h
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护
超低功耗设计，包括休眠模式、定时上下线模式

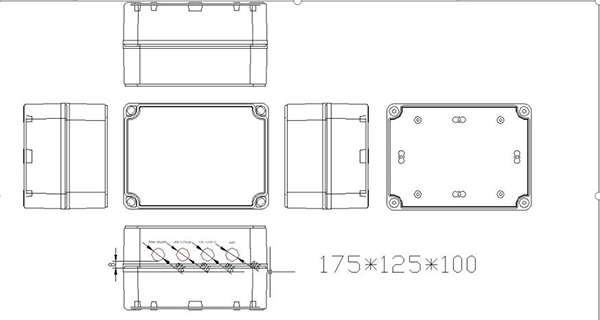

产品尺寸
