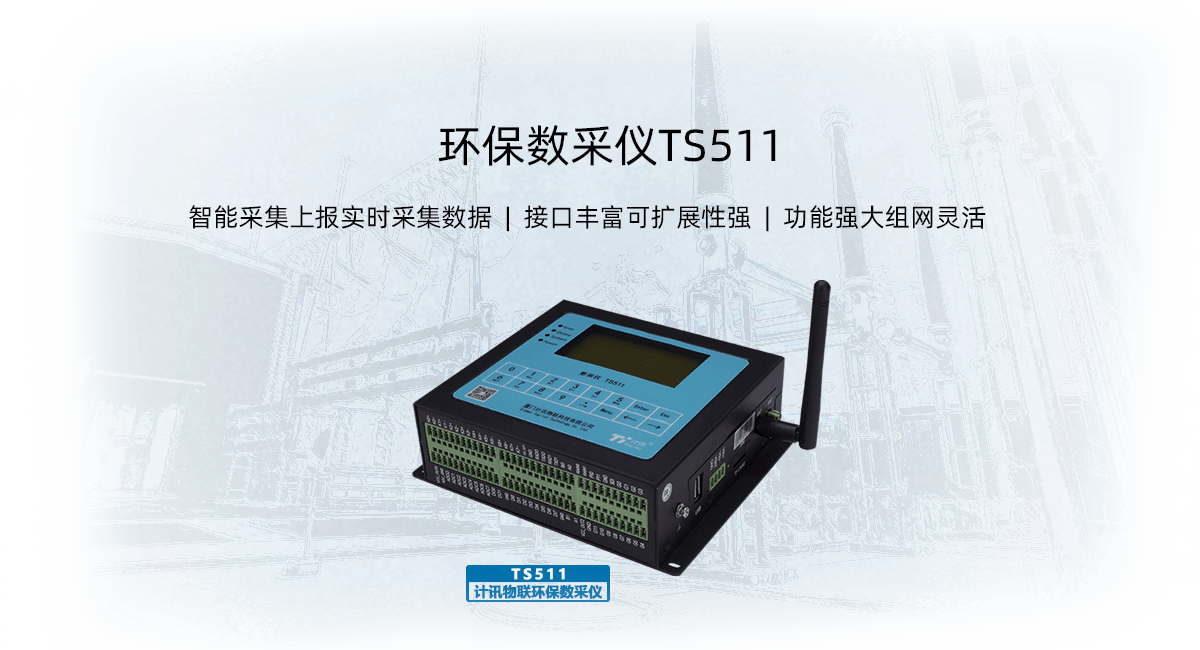

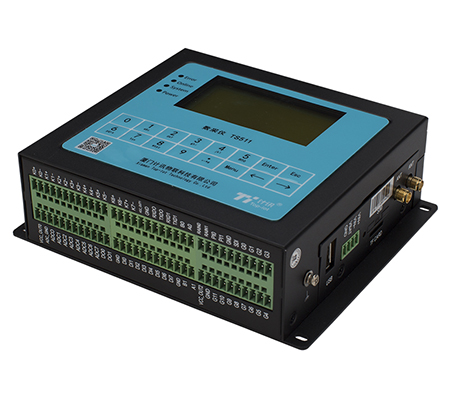

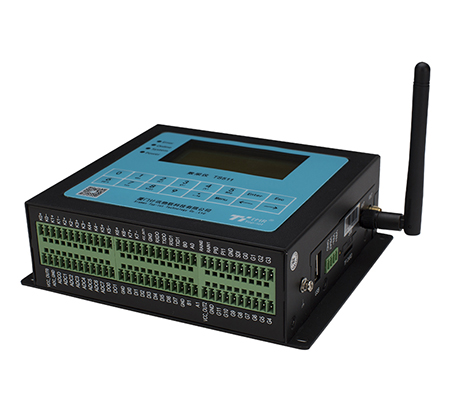

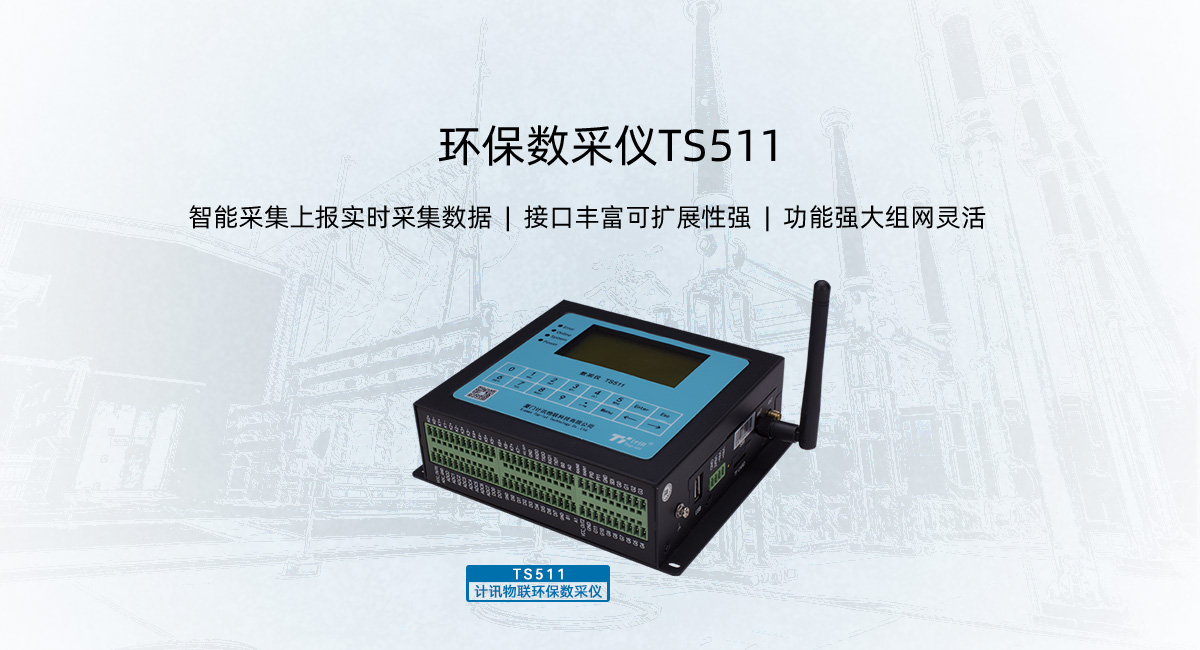

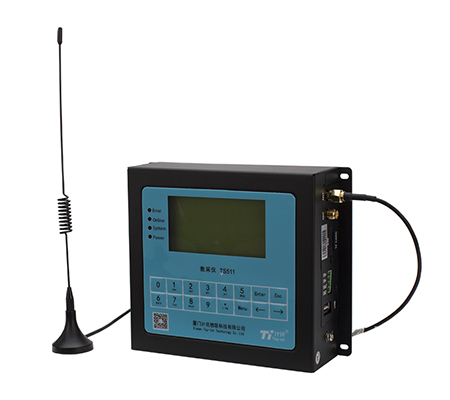

环保数采仪TS511
图片抓拍数据叠加二次开发
TS511采集终端是集数据采集与5G 4G数据传输功能于一体的环保数据采集终端,可外接串口工业智能控制屏做数据显示和设置,可对阀门、闸门、报警器等设备进行控制、精准采集设备工作状态。


TS511系列采集终端是集数据采集与2G/3G/4G/5G数据传输功能于一体的环保数据采集终端,完全符合《污染物在线自动监控(监测)系统数据传输标准》(HJ 212-2017) 和(HJ 212-2005),可外接串口工业智能控制屏做数据显示和设置(用户自配智能串口屏幕),可对阀门、闸门、报警器等设备进行控制、可精准采集各种污染治理设备工作状态。支持定制第三方上位机通信协议。支持市电和太阳能供电。适用于环境和污染源在线监测设备监测数据的采集、存储和传输。

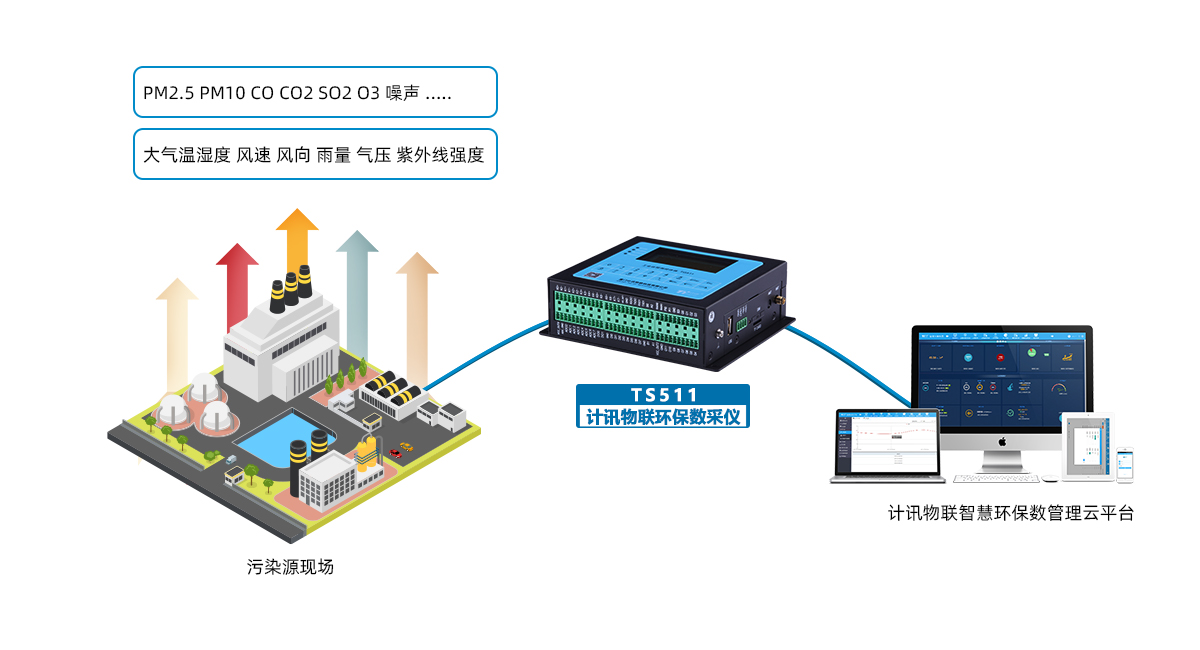

集视频图像监控、数据采集、数据存储、无线通信传输于一体

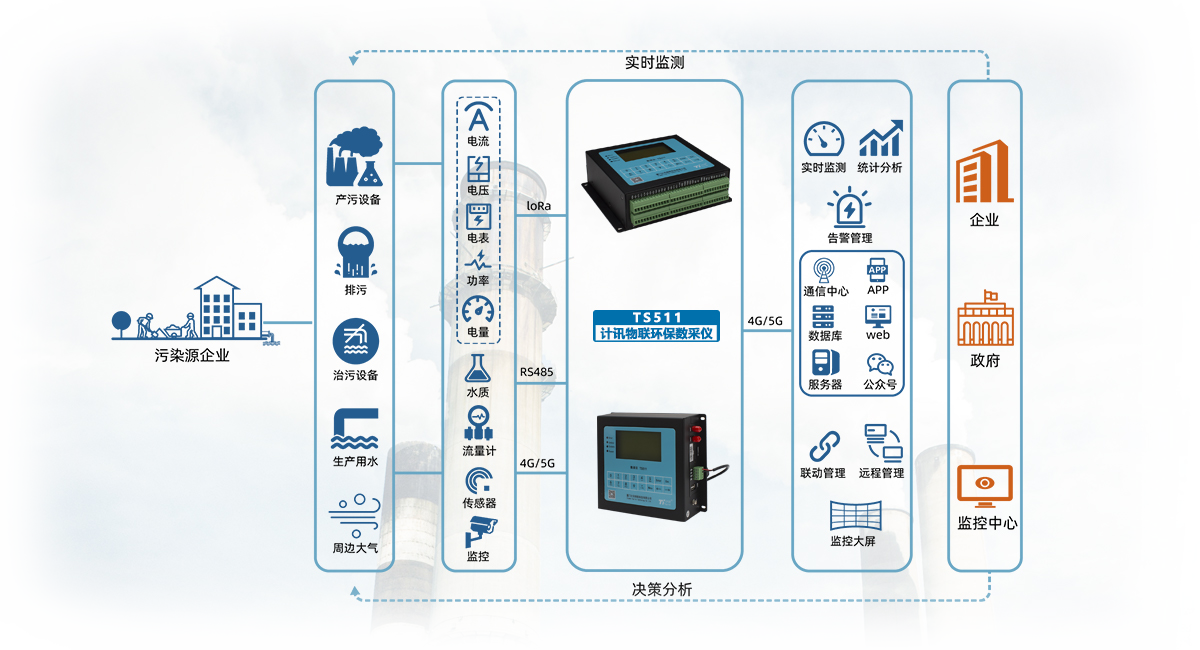

TS511环保数采仪,集视频图像监控、数据采集、数据存储、无线通信传输于一体;实现环保数据的采集、存储、显示、控制、报警及加密传输等综合功能;智能采集上报实时采集数据、设备监控数据等数据信息;接口丰富,可扩展性强、功能强大,组网灵活。



产品接口设计

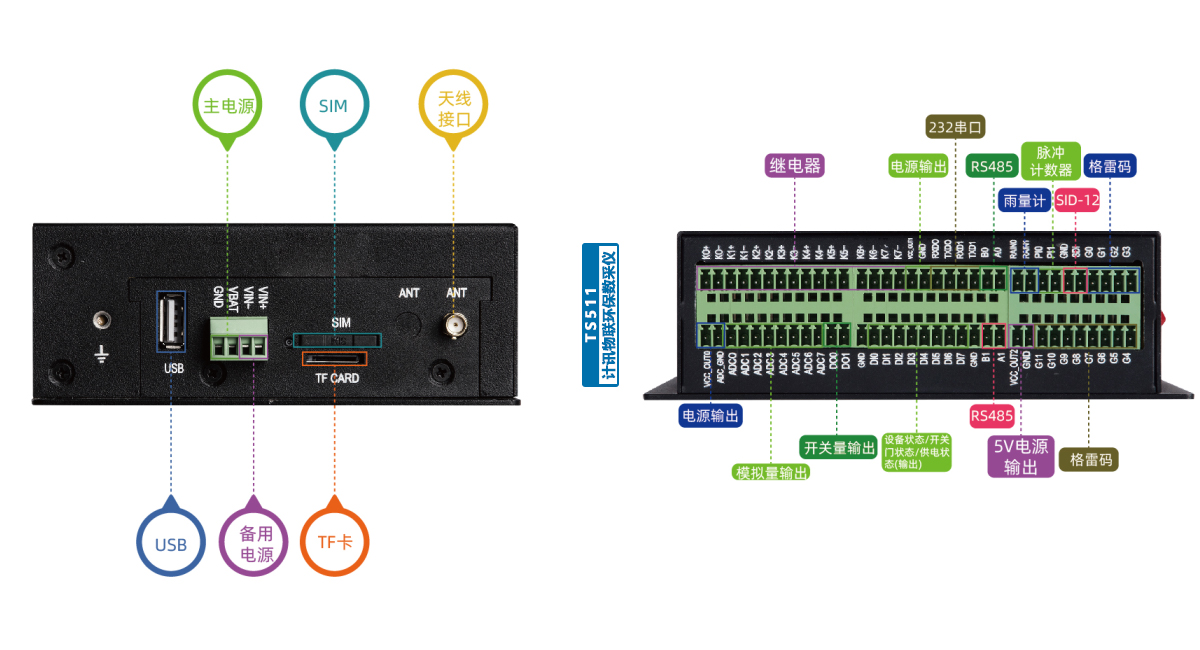

专为环保行业应用定制,具有接口丰富、兼容性强,数据智能采集,数据存储运算处理。兼容多种通信协转换。2个RS232接口、2个RS485接口、2路脉冲接口、8路模拟量输入接口(16位AD、支持4-20mA电流或0-5V电压信号)、8路开关量输入接口、2路开关量输出接口、8路继电器输出(标配2路)、1个12位格雷码接口(预留)



采集控制


兼容各种类型的各类水、气在线分析仪表和流量计等仪器;包含:浊度传感器、PH值传感器、COD、电导率、颗粒物、SO2、氨氮、PM2.5/10、噪声等;可采集各种污染治理设备工作状态、可对阀门、闸门、报警器等设备进行控制,可外接串口工业智能控制屏做数据显示和设置(用户自配智能串口屏幕)

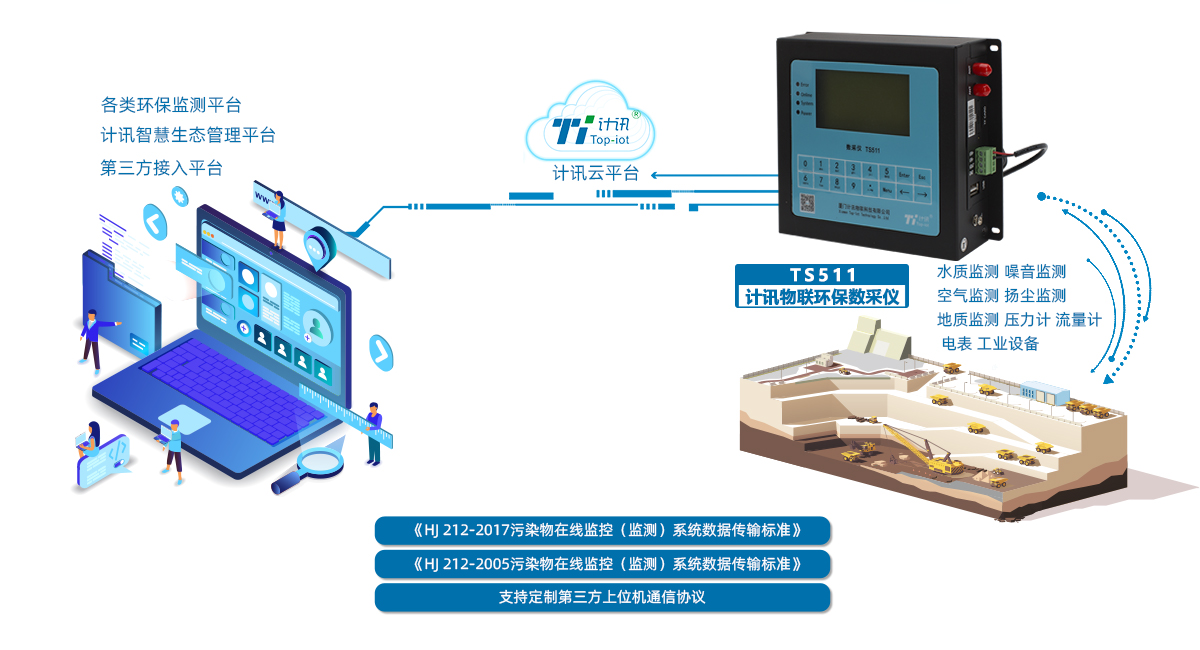

支持多协议


支持《HJ 212-2017污染物在线监控(监测)系统数据传输标准》和《HJ 212-2005污染物在线监控(监测)系统数据传输标准》通信协议,支持定制第三方上位机通信协议



支持多中心

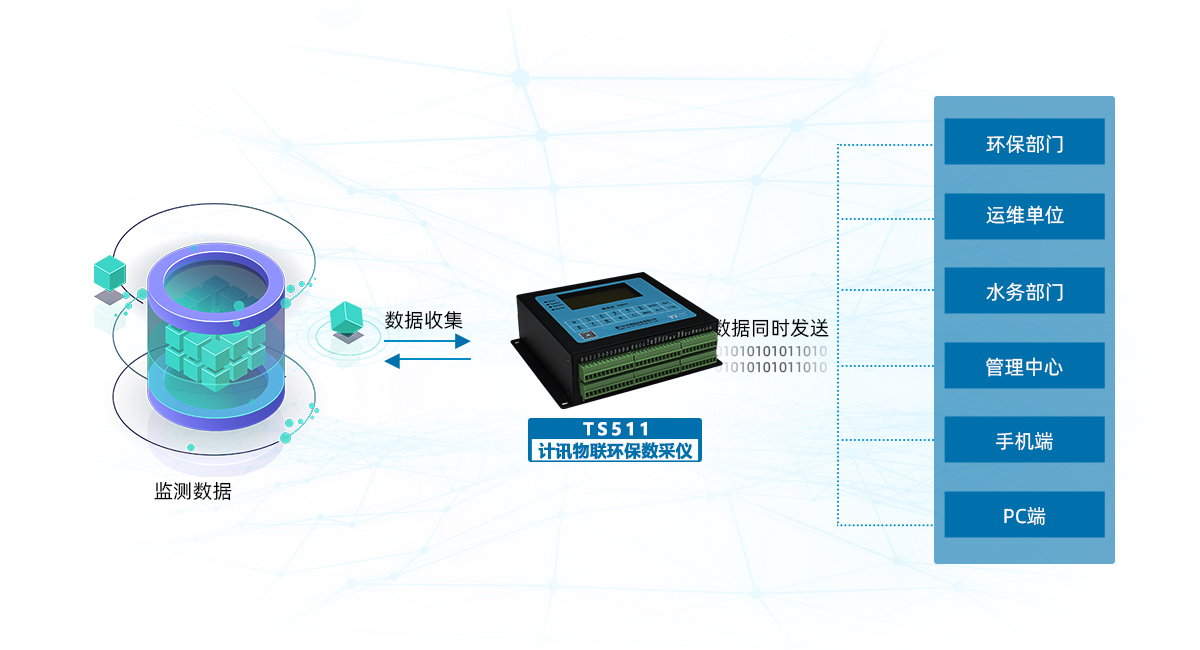

适用于国控、省控、市控等各类环保在线监测系统,可选提供通信中心入库的方式接入第三方平台、可快速接入计讯智慧生态管理平台,多中心设计,监测数据可同时向各级环保局、业主及运维单位发送环保部门、水务部门、管理中心、手机端、PC端等



应用领域

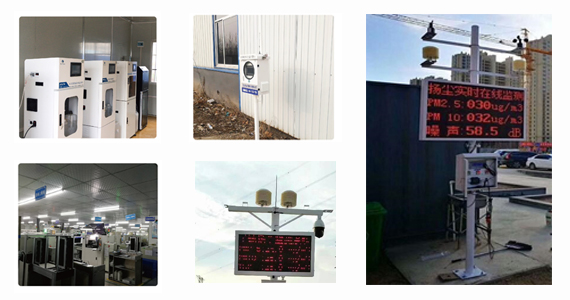

VOCs在线监控系统、污染源在线监控、废气在线监控、水质污染溯源监控、生态环境质量等环保监测领域。

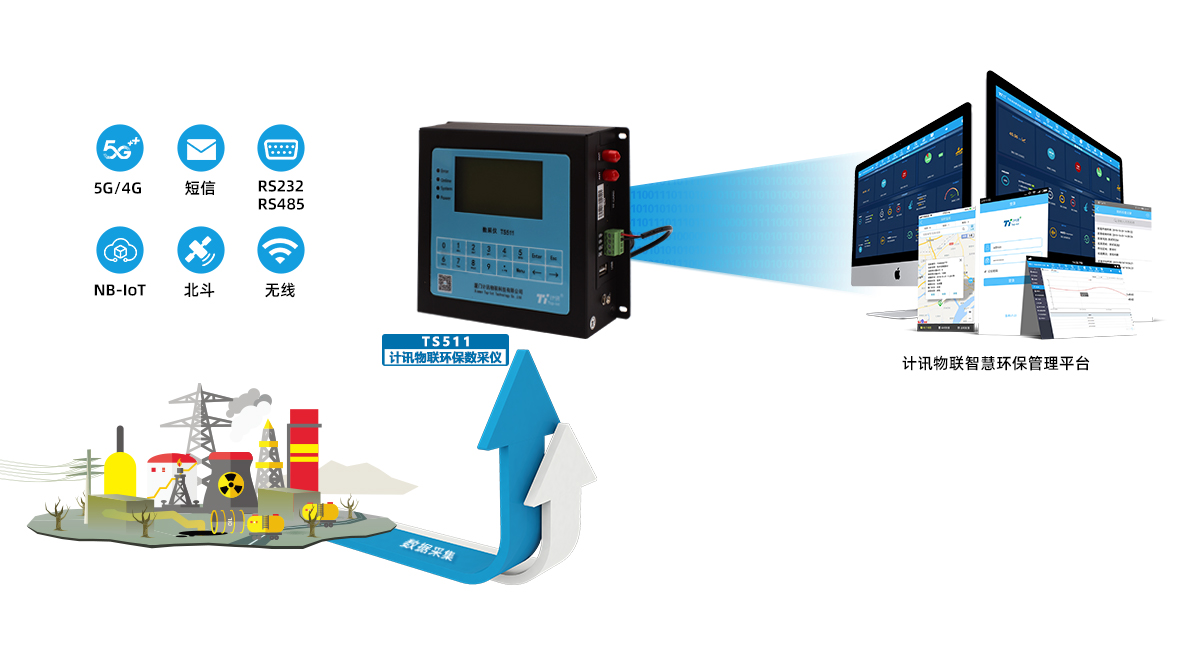

通信方式设计:多种通信,多种选择


采集和传输一体化设计,通信稳定,节省成本,集成数据采集和5G/4G DTU功能;支持GPRS/4G/5G无线蜂窝网络、短信、RS232/RS485,可选NB-IOT、北斗等通信方式;网络环境自搜索,自动启用强信号网络。

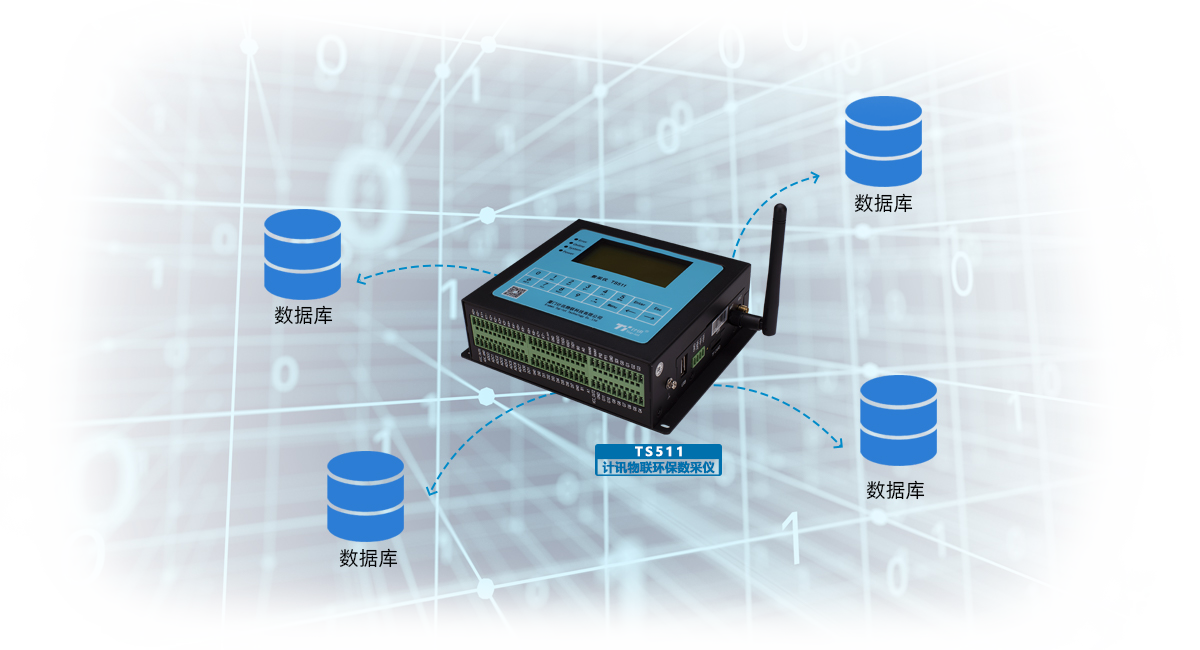

多路采集数据存储空间自定义


支持多路采集数据存储空间自定义配置,每个采集数据的存储空间均支持自定义配置;传感器定制简单可配可选,Modbus RTU传感器不用软件定制可以兼容;海量空间,可在本机循环存储监测数据,掉电不丢失。



高标准工业级设计,坚固耐用、品质可靠,适应无人值守恶劣环境!

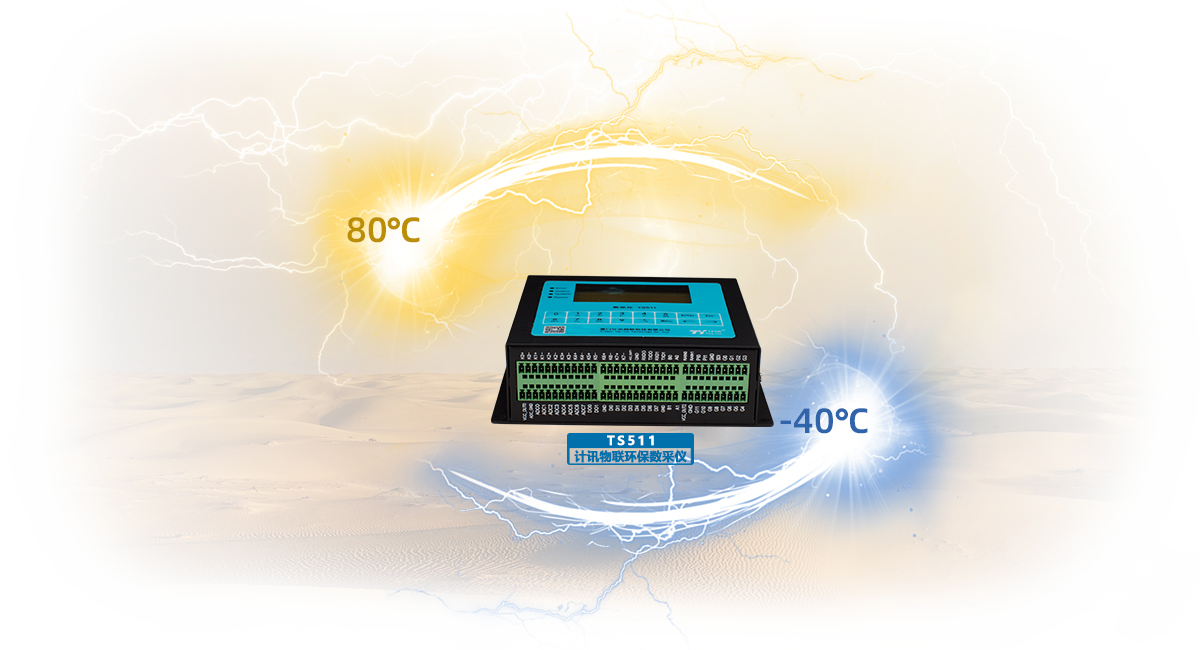

工业级金属外壳,为设备稳定提供基础保障;采用工业级通信模块搭载高速处理器、多级休眠和唤醒模式,功耗大大降低,支持电池电压状态实时上报;可支持市电和太阳能供电、高EMC电磁兼容,强电磁环境工作稳定,通过EMC等级测试;耐高低温材料(-40℃至80℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。



多层保护技术确保传输稳定可靠不掉线、不丢包!

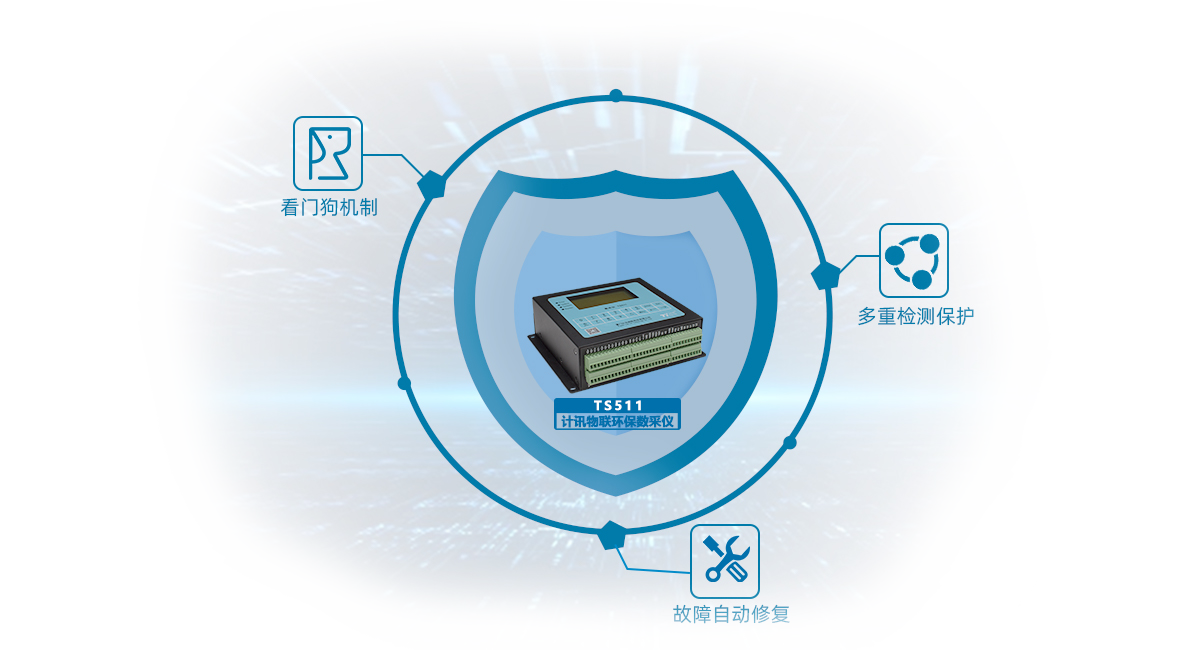

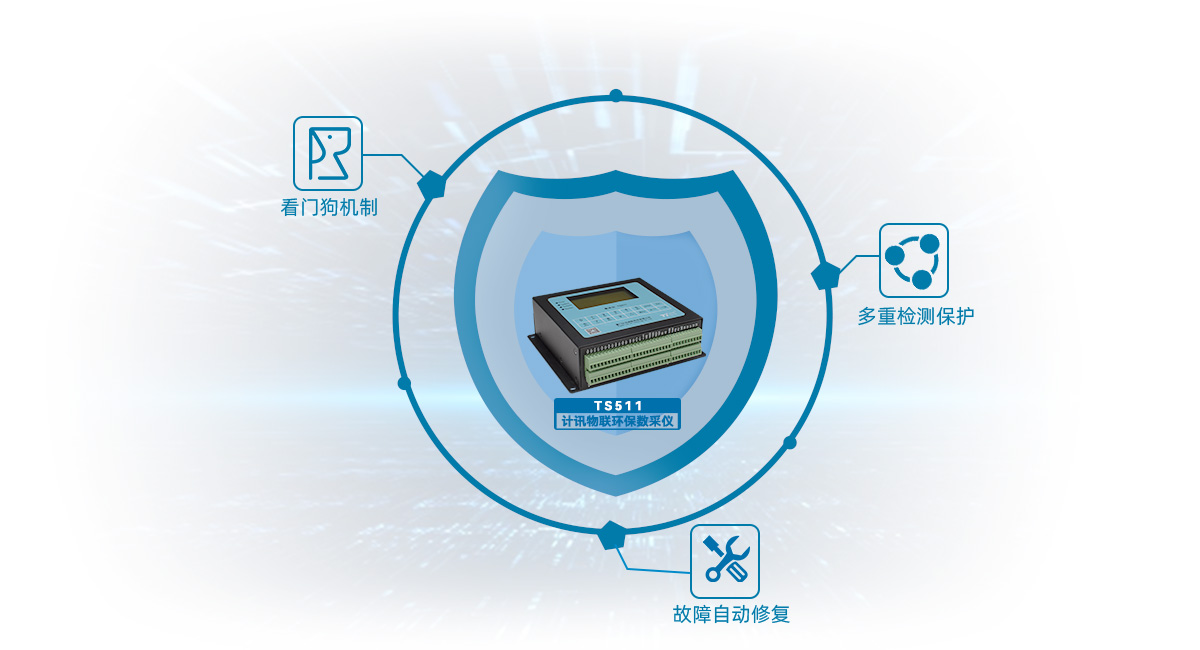

高稳定性设计,多重检测机制,运行故障自修复,确保设备永不死机;采用三级看门狗检测机制,CPU自带看门狗设计、硬件电路看门狗设计、软件看门狗设计,智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可启用短信发送数据;掉线重连、数据补发,传输稳定、可靠不丢包。

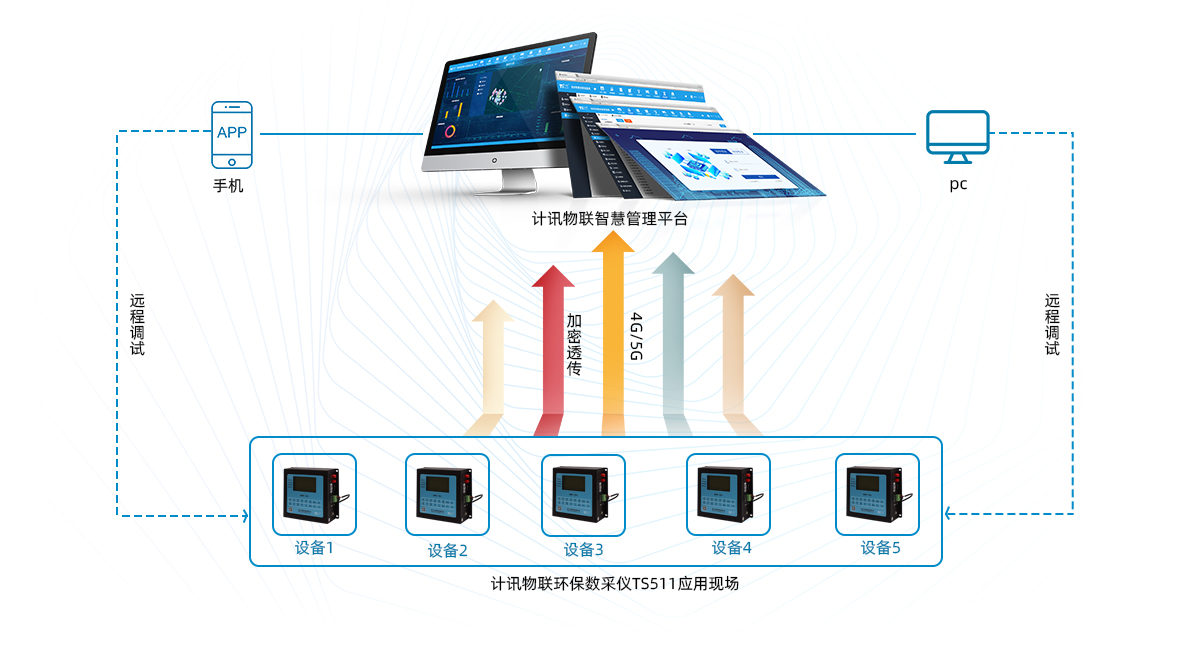

远程调试


参数远程配置,可同时支持平台配置和短信配置。操作步骤简单快捷。设备远程添加:可远程添加传感器、控制器等物联网终端。数据远程操控:支持远程实时数据、历史数据查询及本地导出历史数据。远程升级、重启、故障排查等。

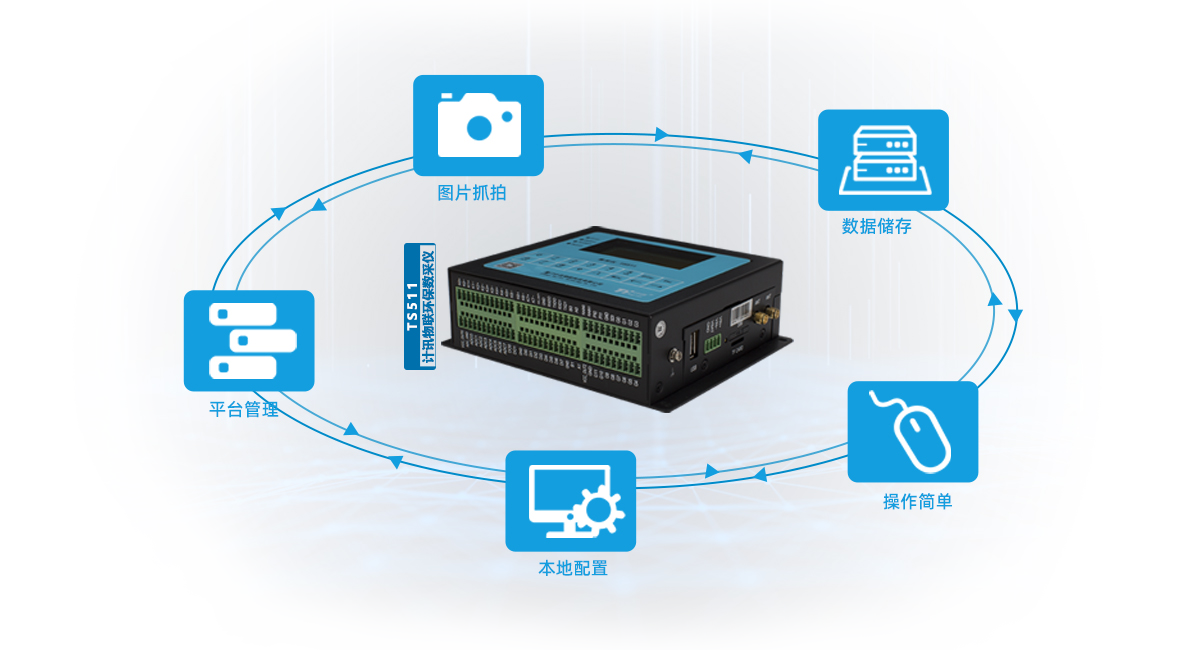

多达4路图像抓拍、外接显示屏,可视化数据,简单易操作!

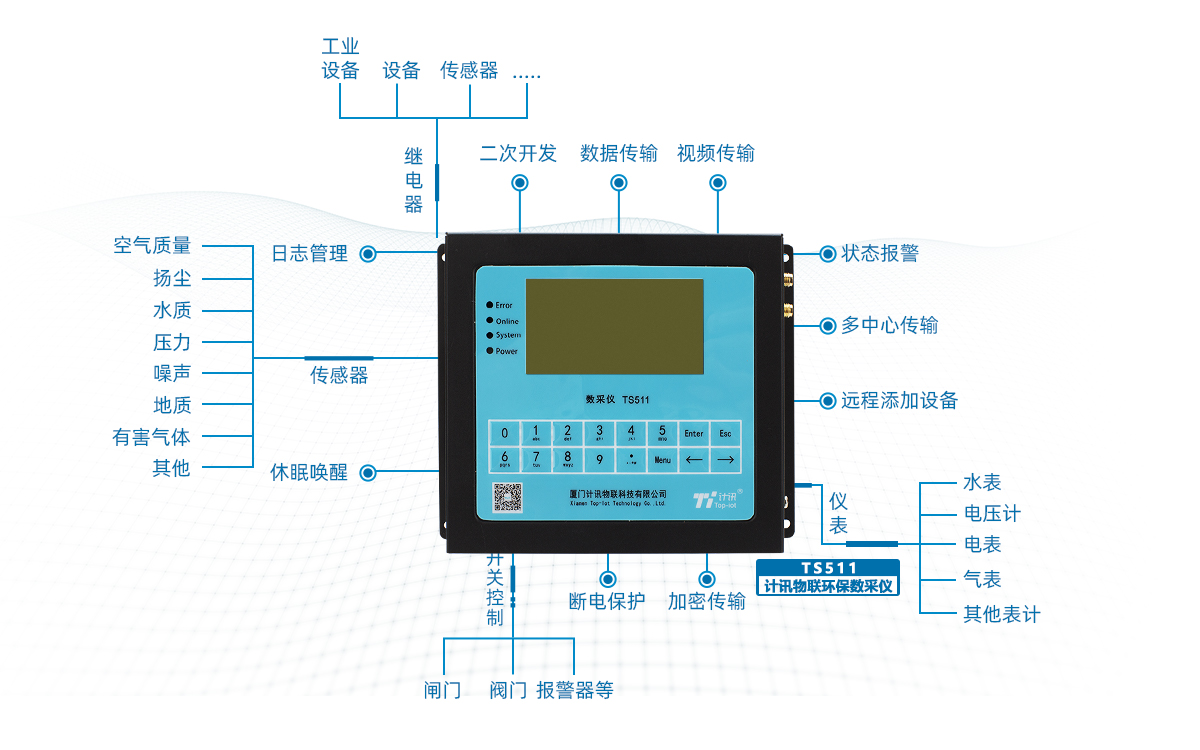

集存储、显示、采集、报警、传输、控制于一身;RTU本地配置方式,支持液晶/键盘配置方式和串口配置方式。具备4路图像抓拍、外接显示屏、平台管理、本地配置、串口配置、液晶/键盘配置



支持大容量存储,长期保存设定参数及历史数据!


提供16MB的数据存储空间,可存储10年以上的采集数据;海量空间,可在本机循环存储监测数据,掉电不丢失;同时支持TF卡存储。

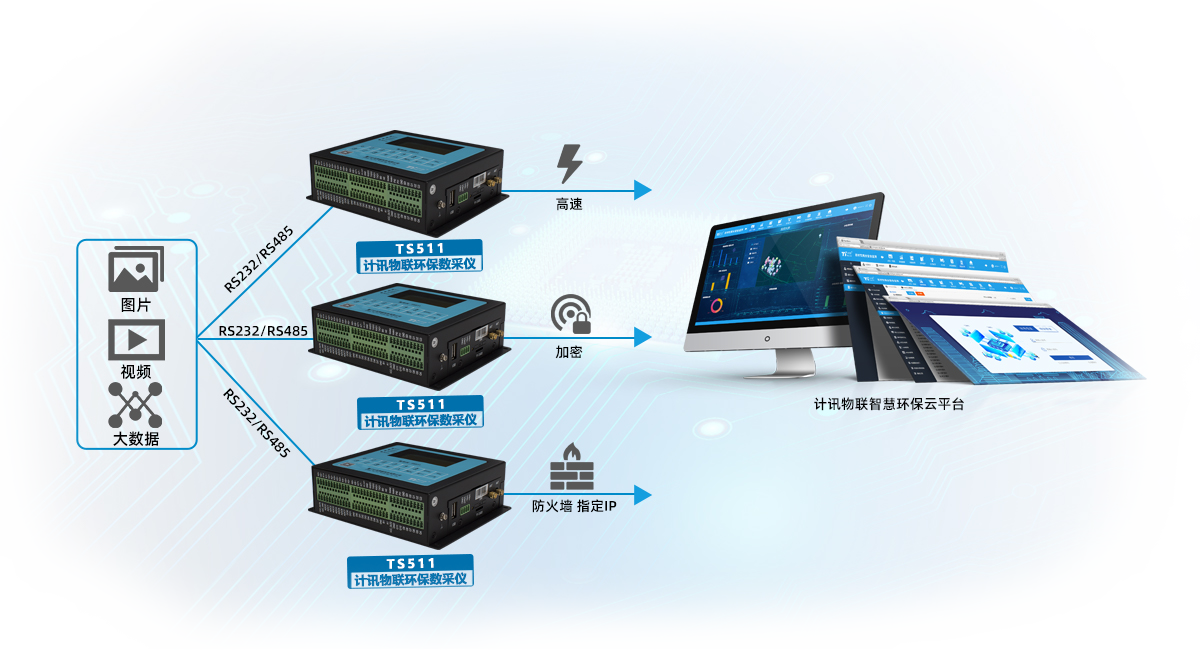

大数据高速加密传输,实现高效管理、安全传输!


支持运营商专网接入并指定IP,多层加密,享受金融级数据安全标准、支持TCP server功能,支持根据域名和IP地址访问数据中心;在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性、高效管理、安全传输!


技术参数

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口, 两路RS232、两路RS485接口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

8位

停止位

1位

校验

无、偶、奇

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

接地端子:

M3螺丝接地保护端子

LCD屏:

128*64点阵液晶显示屏

按键:

标准2*8键盘

脉冲量:

2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V)

模拟量:

8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

8路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出:

2路开关量输入接口(光隔离,OC门输出)

额定驱动电流:50mA

额定驱动电压:35V

继电器(默认2路):

8路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

电源输出:

3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护)

SD卡:

SD卡接口,最大可支持32G扩展TF卡

产品特性:

描述

说明

环境条件:

工作温度范围:-40~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

待机状态

40mA~45mA@12VDC

通信状态

40mA~80mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

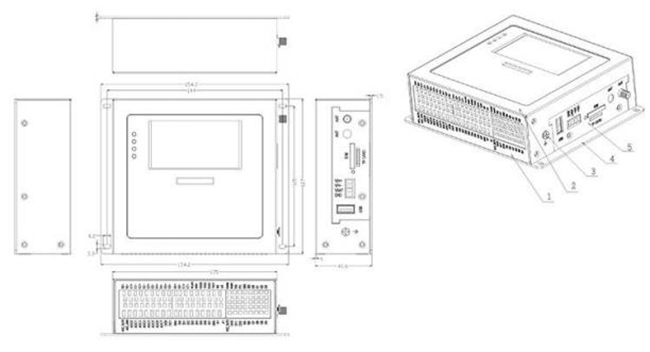

物理特性:

外形尺寸:154.2×127×46.6  mm   (不包括天线和安装件)

重量: 900g

选型指南

产品选型:

产品类型

无线参数



TS511-G

GPRS 数采仪

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TS511-C

CDMA 数采仪

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频



TS511-W

WCDMA 数采仪

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TS511-E

EVDO  数采仪

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络





TS511-LF

LTE/WCDMA 数采仪

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TS511-A

TDD/FDD 数采仪

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
