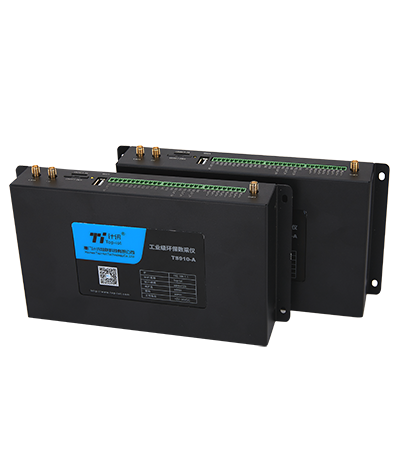

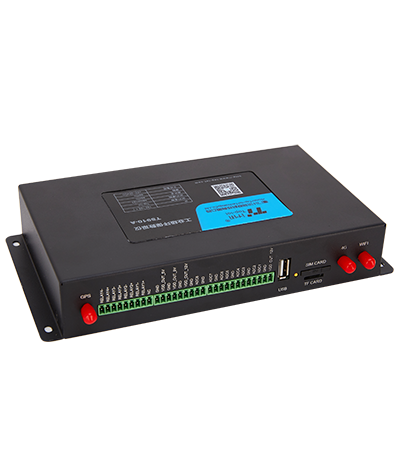

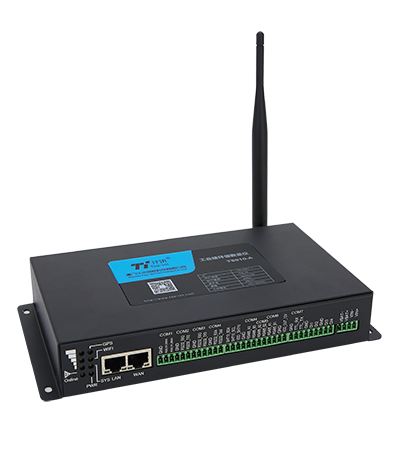

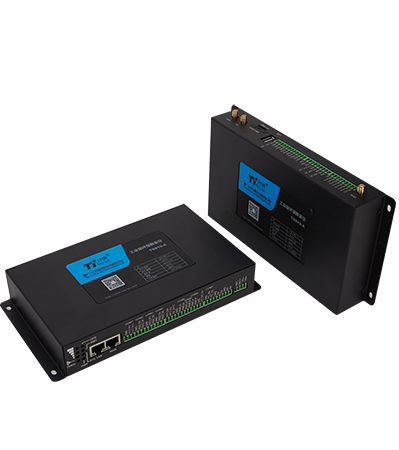

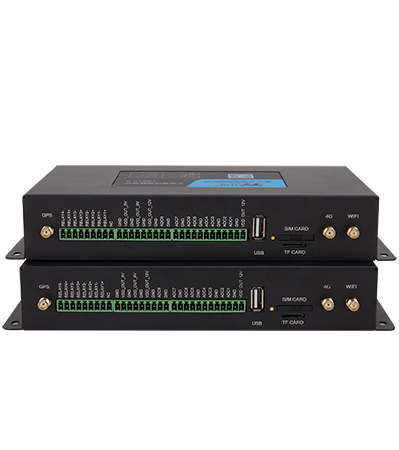

工业级环保数采仪TS910
遵循行业规约兼容各协议支持视频叠加

TS910系列工业级环保数采仪遵循国家生态环境行业标准设计的专用数据采集网关。设计完全满足工业级标准和行业需求,采用高性能的ARM架构高端处理器、Linux操作系统作为核心,采用软件多级检测和硬件多重保护机制来提高设备稳定性。

实现2路局域网接入和视频数据的采集和上传,强大的存储和外扩存储功能,可保存较长历史数据,掉电不丢失数据。

该产品广泛应用大气扬尘监测、污染源监测、污水处理、废弃监测、噪声扬尘、生态流量下泄监控、森林防火监控等环境监测领域。


专为环保行业应用研发设计!


TS910系列工业级环保数采仪是专为环保行业应用项目设计,遵循国家生态环境行业标准设计,符合行业环保行业规约,同时具备数据采集、图片/视频抓拍、设备远程管理控制,无线通信传输于一体。





采用Arm架构高端处理器,标准Linux系统支持用户二次开发


采用Arm架构高端处理器;标准Linux系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台,用户可轻松调用系统各种接口及资源,打造差异化核心竞争力



支持多协议


支持《HJ 212-2017污染物在线监控(监测)系统数据传输标准》和《HJ 212-2005污染物在线监控(监测)系统数据传输标准》通信协议。支持(HJ/T212)通信协议,支持定制第三方的上位机通信协议;内置国内外主流仪器厂商通讯协议,方便用户快速调试使用,也可定制新增仪表协议。

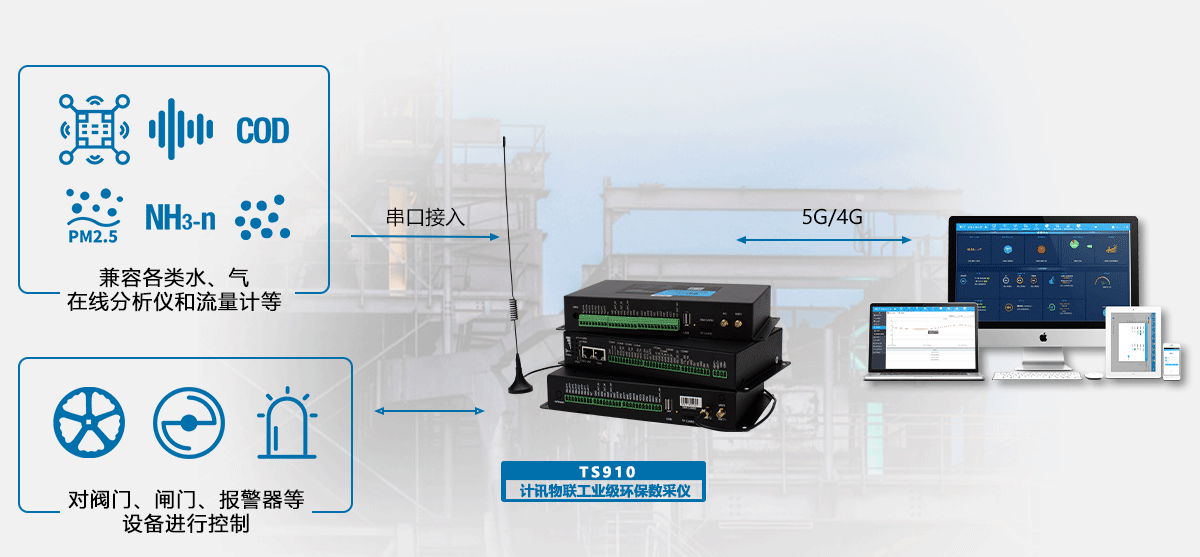

环保行业应用采集控制


TS910系列工业级环保数采仪兼容各种类型的各类水、气在线分析仪表和流量计等仪器包含:浊度传感器、PH值传感器、COD、电导率、颗粒物、SO2、氨氮、PM2.5/10、噪声等; 可采集各种污染治理设备工作状态;可对阀门、闸门、报警器等设备进行控制;可外接串口工业智能控制屏做数据显示和设置(用户自配智能串口屏幕)。

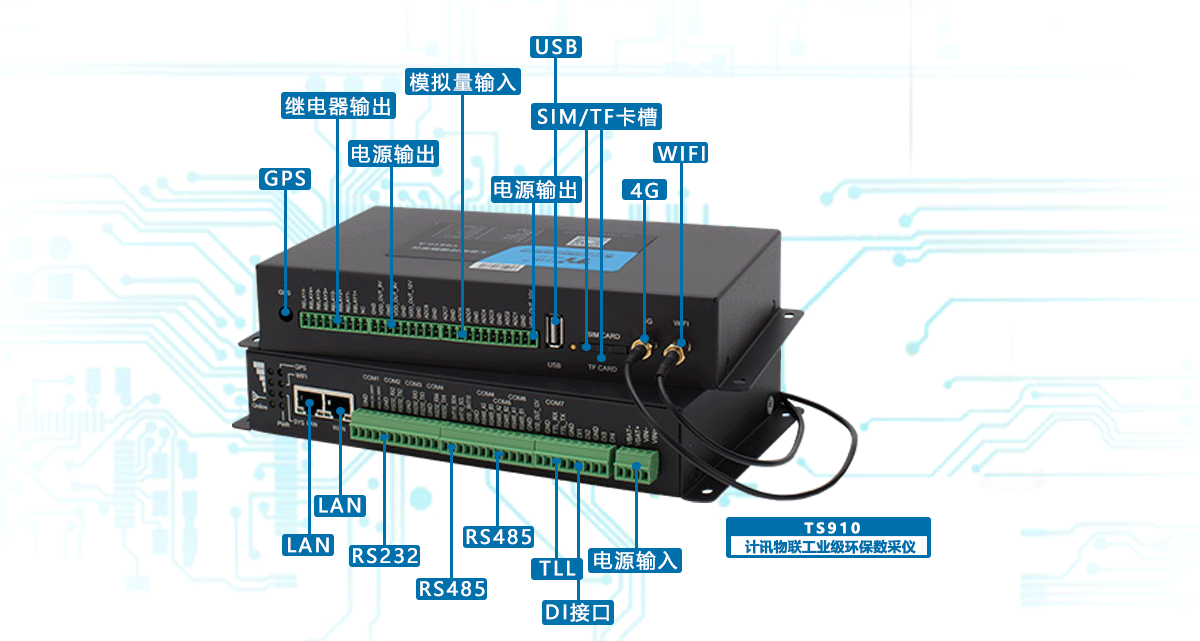

接口丰富,标准易用


TS910系列工业级环保数采仪可兼容采集多种工业传感器采集需求;支持WAN/LAN、ADSL、GPRS、4G、WIFI等满足不同环境下对远程通信的需求。同时配备了USB、TF卡接口、TFT显示屏(可扩展)等其他扩展功能,满足环境监测行业多种不同应用。

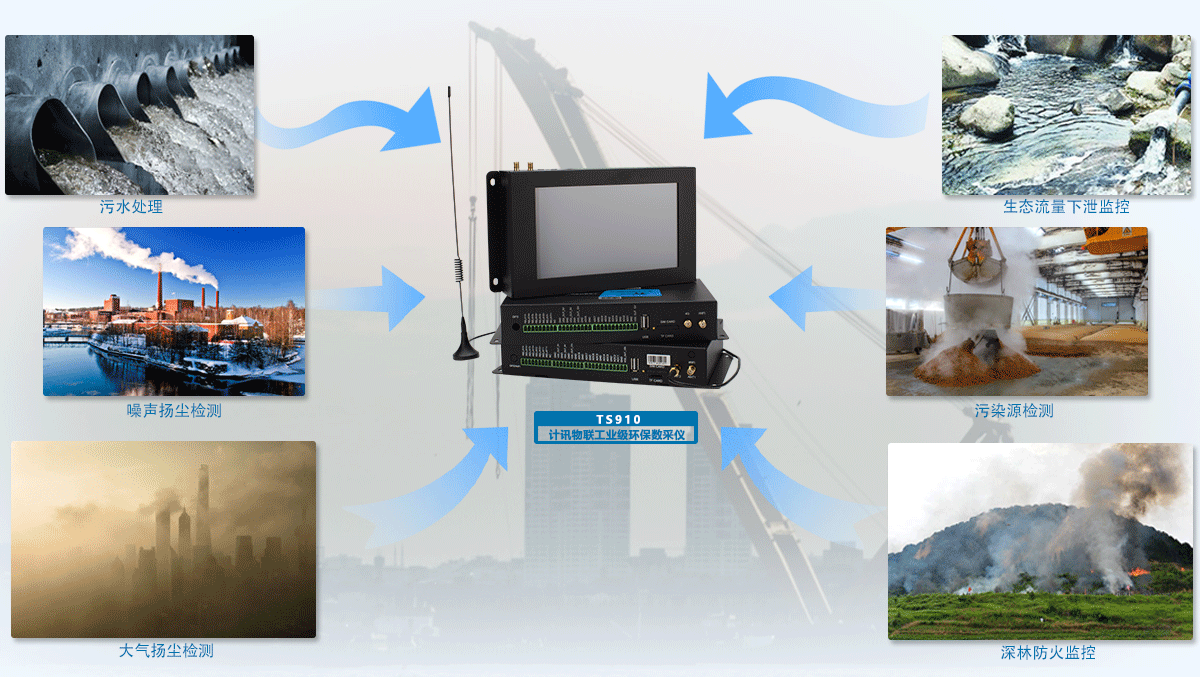

应用领域


TS910系列工业级环保数采仪广泛应用大气扬尘监测、污染源监测、污水处理、废弃监测、噪声扬尘、生态流量下泄监控、森林防火监控等环境监测领域。

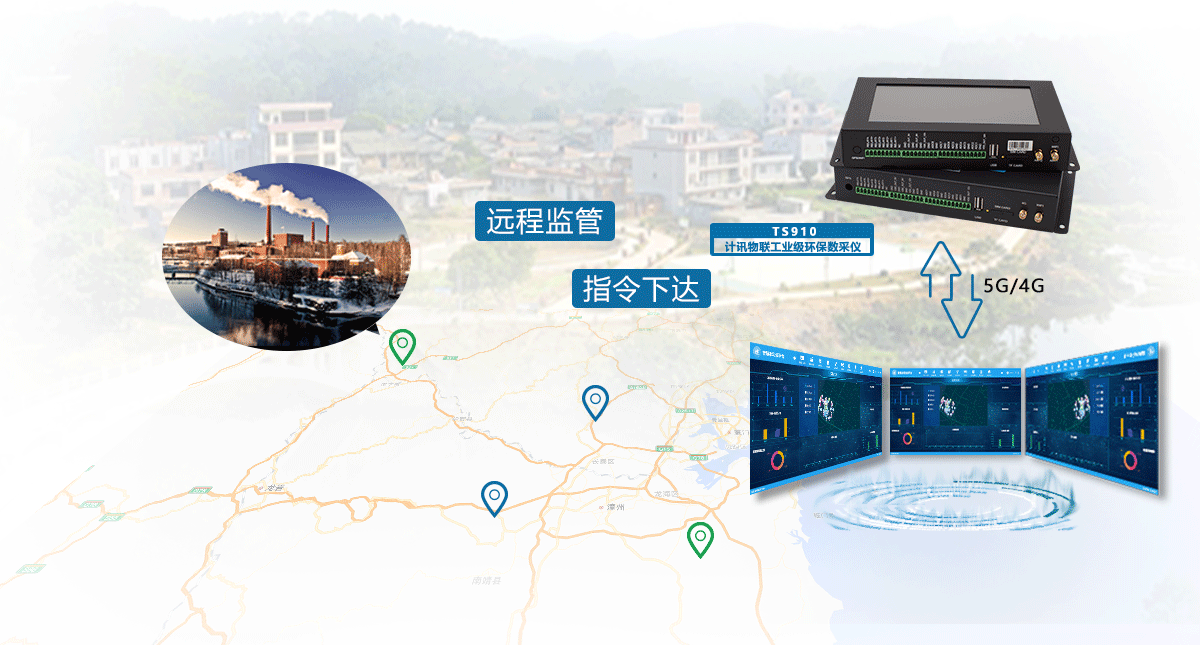

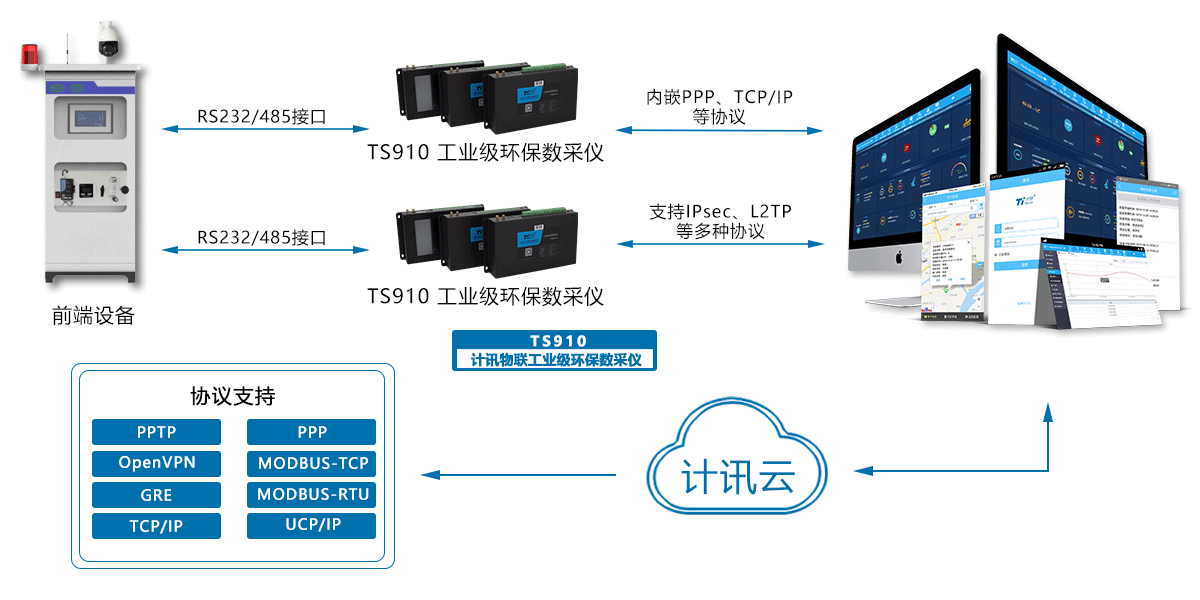

环保部门远程监管


设备可兼容采集现场其他协议的监测数据,实现与生态环境监管部门平台联网;支持接收平台下发指令,并可远程控制现场自动监测设备;支持远程查看基本信息、实时数据和数据校准;供电状态远程检测,实时了解设备供电情况。

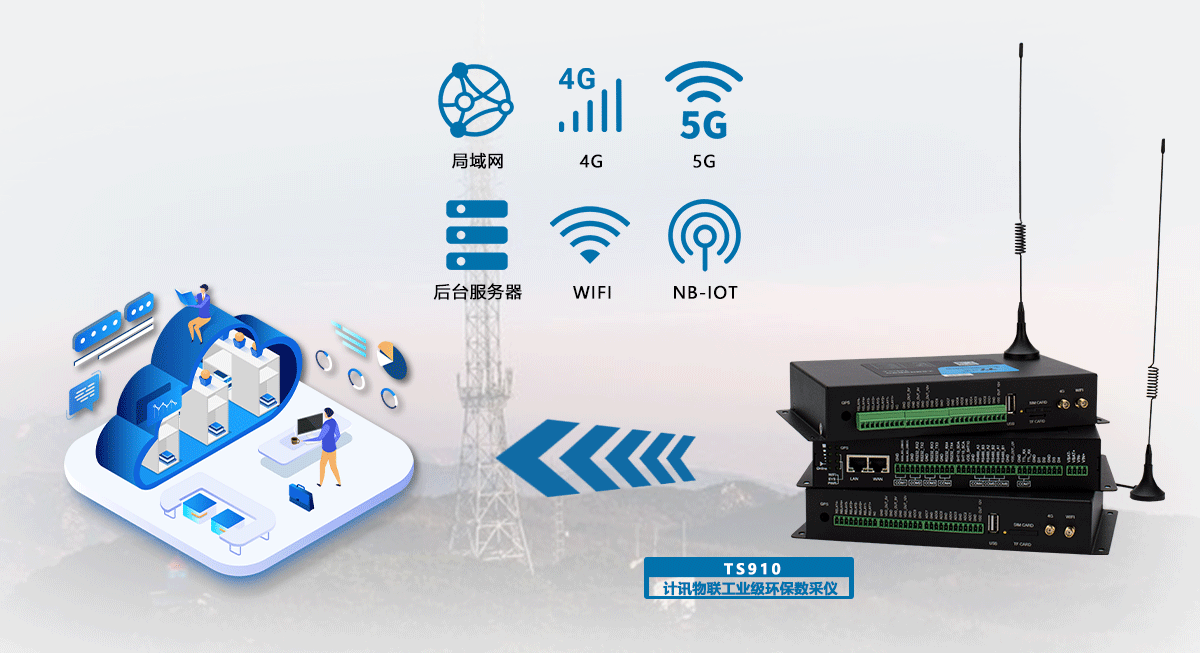

多种通信方式,网络传输更便捷


可支持5G/4G网络、局域网、WIFI(可选)等多种通信方式,可选NB-IOT通信方式,支持有线和无线互为备份,支持多中心通信,可同时与多个后台服务器进行通信。



Flash + 超大内存设计,最大可扩展至1GB


支持数据字符与视频叠加功能,并且能够实现图片抓拍,可选图片可存储在TF卡; 工业级Flash满足各种工业应用场景,读写使用寿命长;可扩展大容量内存空间,海量数据存储有助于应用扩展。



数据断电补传,保障数据完整可靠


可保存较长历史数据,网络断线断电恢复后数据能及时补传。



实现路由器功能,大数据传输更高速


丰富的采集控制端口满足各种传感器的采集和控制,支持高级路由器功能,可实现常用VPN和内网穿透功能,实现2路局域网接入和环保视频数据的采集和上传。



工业级元器件选型,选配高清触摸屏



采用Freescale高端处理器和工业级元器件选型,选配7英寸高清触摸屏,实时了解数据,方便参数设置。支持现场接入LED屏幕显示,也可支持平台下发指令控制LED屏的数据显示(LED驱动需要定制开发);

可自带液晶触摸显示屏,能显示所连接监测仪表的实时数据(可选配功能)。

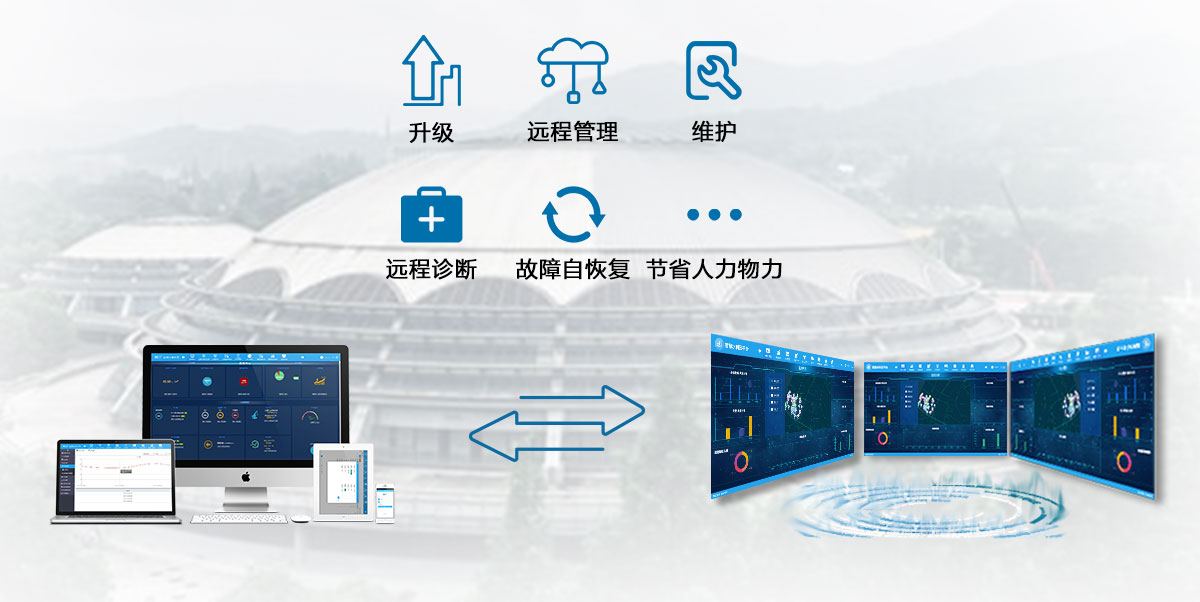

设备远程管理、升级、诊断、维护等,节省人力物力


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。


技术参数

网络类型

TS910-A

TDD/FDD 数据采集仪

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

接口类型

项目

内容

以太网接口

1个WAN口,1个10/100M以太网口(RJ45插座);

或配置成2LAN,自适应MDI/MDIX,内置1.5KV电磁隔离保护

TF

可接TF存数据

USB

标准USB,可接U盘存数据





串口

3个RS232和3个RS485接口,内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位

停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

LCD屏

800*480 TFT显示屏(可选)

应用接口

1I2C接口,外接温湿度传感器

1TTL电平串口,外接TTL电平设备

8路模拟量输入接口(12位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC

逻辑1:湿节点5-30VDC

4路继电器输出接口

最大切换电压:30VDC

最大切换电流:4A

最大切换功率:120W

5路受控输出电源(3路输出电压值与设备供电电压相同,默认12V;1路输出9V,单路额定输出电流1A;1路输出5V,单路额定输出电流1A;内置过流保护)

指示灯

具有PWR SYS ONLINE WIFI GPS 信号指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

接地端子

M3螺丝接地保护端子

可选功能

项目

内容

WIFI

2.4G WIFI ,支持IEEE 802.11/b/g/n

GPS

支持GPS定位


选型指南

产品类型 无线参数 FLASH 256MB FLASH 1GB WIFI GPS 7寸800×480液晶屏
TS910-W CDMA ROUTER

支持 UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz三频 可选

850/900/1900/2100MHz四频支持 GSM850/900/1800/1900MHz 四频支持

GPRS/EDGE CLASS 12

可选 可选 可选 可选 可选

TS910-E EVDO ROUTER

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz

支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络

可选 可选 可选 可选 可选
TS910-LF LTE/WCDMA ROUTER 支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选700/1700/2100MHz
支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz
可选800/850/1900/2100MHz
支持EDGE/GPRS/GSM 850/900/1800/1900MHz
可选 可选 可选 可选 可选
TS910 TDD/FDD ROUTER

支持 TD-LTE 2600/2300MHz支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

可选 可选 可选 可选 可选

典型应用


大气扬尘监测



污染源监测



污水处理



废弃监测



噪声扬尘等环境监测

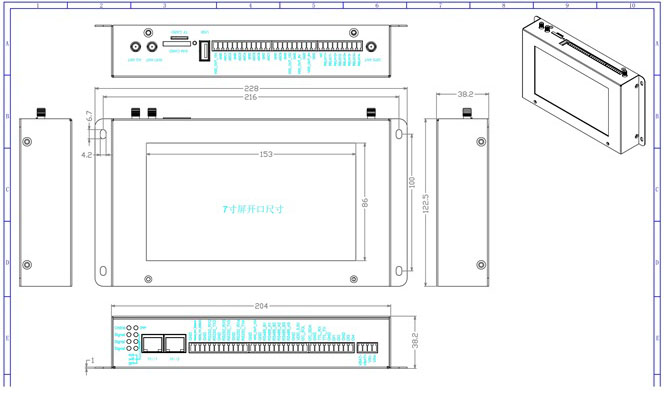

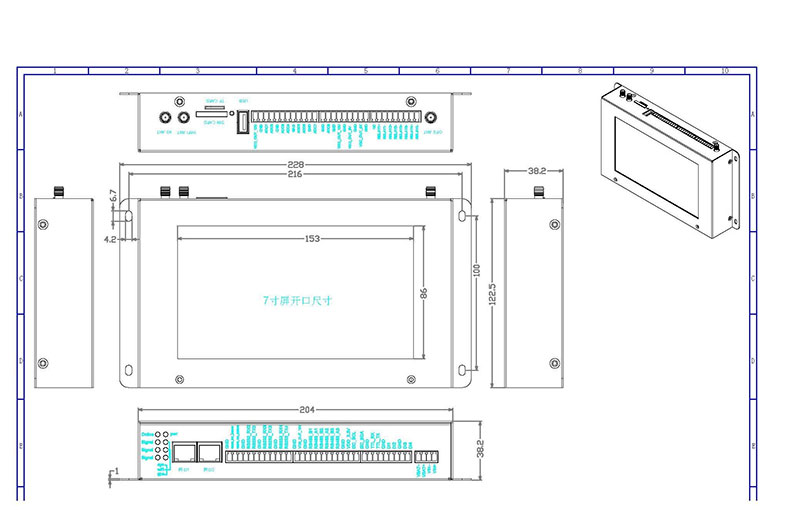

产品尺寸
