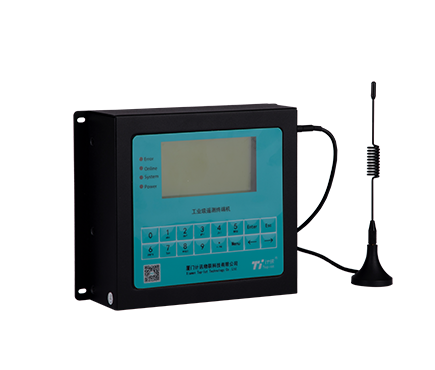

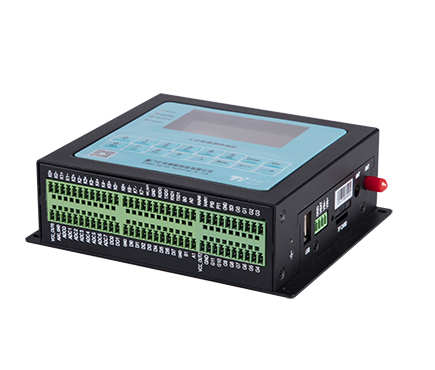

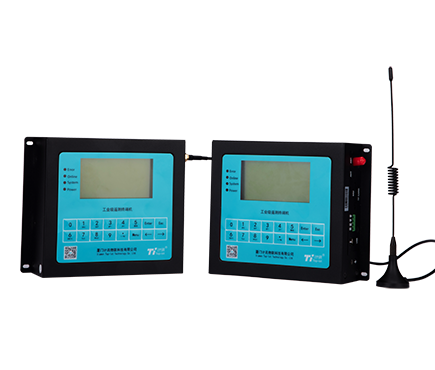

水利遥测终端机TY511
符合水利行业标准数据叠加接口丰富兼容性强
TY511系列RTU集数据采集与2G 3G 4G数据传输功能于一体,实现数据采集、存储、控制、报警及传输等综合功能,实现数据的实时准确采集与安全可靠的数据传输。


TY511水利遥测终端机,专用于水利行业


TY511水利RTU,集视频图像监控、水利数据采集、无线通信传输于一体!接口丰富,可扩展性强,满足智能采集上报雨量、水位、水量、水质等数据信息。符合水利行业规约、遵循水文水资源认证标准。




集存储、采集、数据传输、远程控制于一体

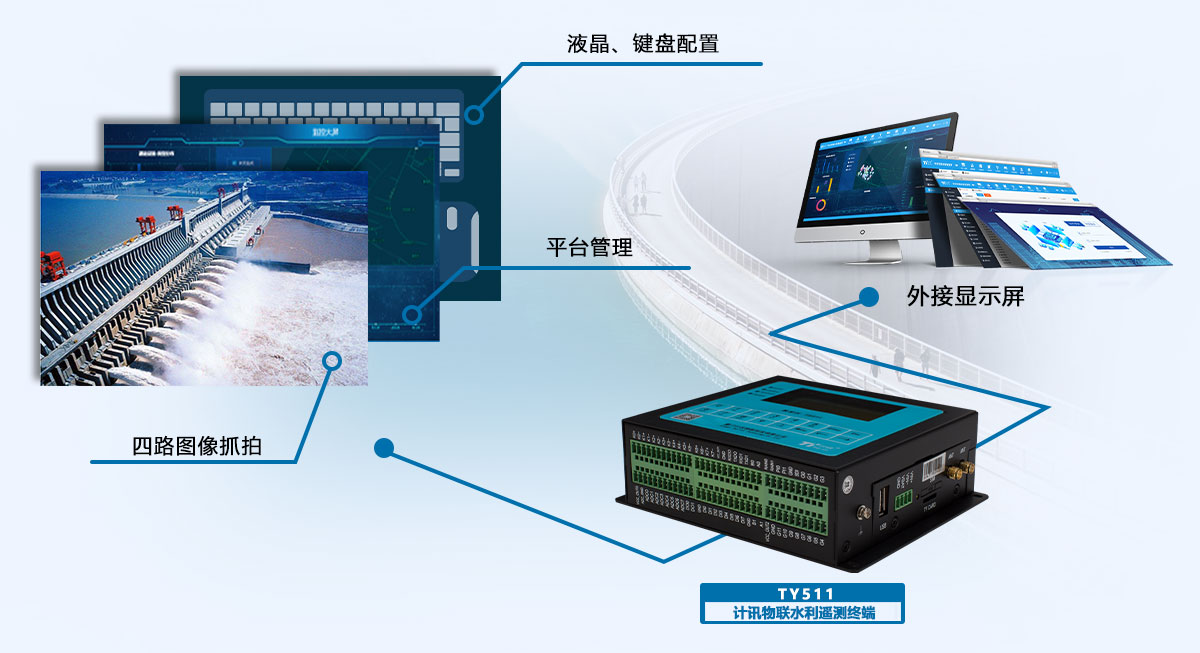

实现水文/水资源数据的采集、存储、显示、控制、报警及传输等综合功能。RTU本地配置方式,支持液晶/键盘配置方式和串口配置方式。多达4路图像抓拍、外接显示屏,可视化数据,简单易操作!



严格遵循水利行业规约,兼容多种平台协议


支持国家《水文监测数据通信规约》(ASCII和HEX全项)、《水资源监测数据传输规约》和其他省市特殊规约、SL180-2015水文自动测报系统设备遥测终端机。同时可支持支持四川省省级专业监测预警平台专业监测数据标准、支持国家地质灾害监测通讯协议、可提供通信中心入库的方式接入第三方平台或定制第三方协议、支持国内主流组态软件:组态王、三维力控、易控等组态厂家、可快速接入计讯水文水资源管理平台软件。

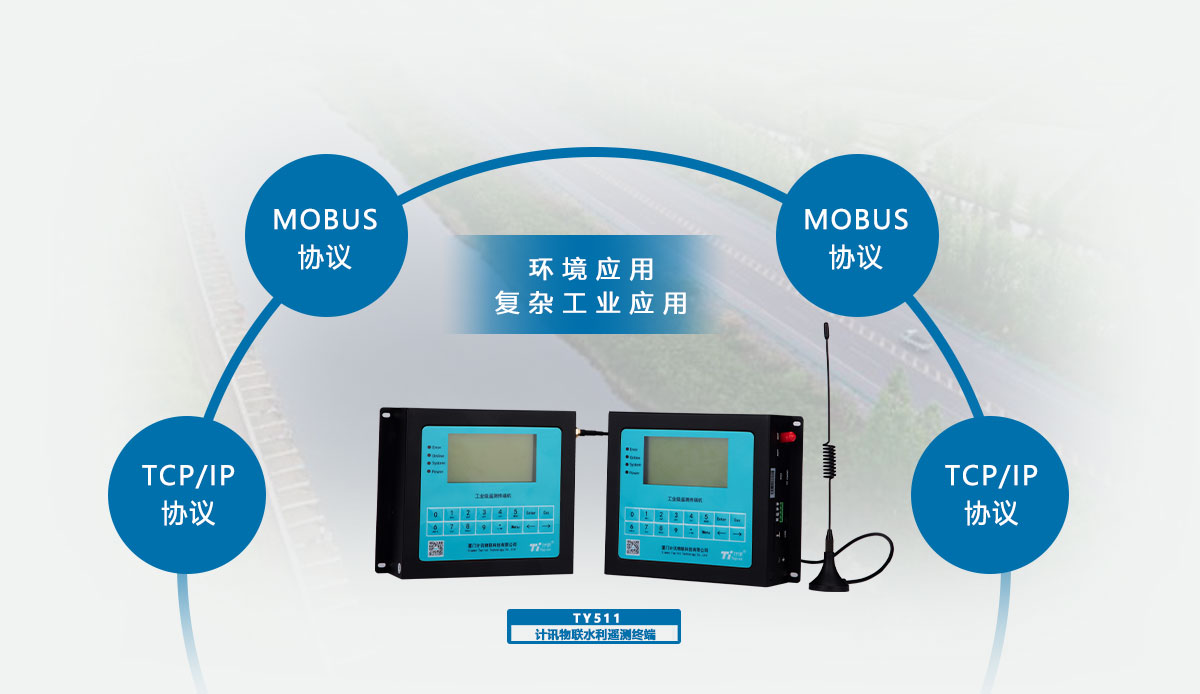

内嵌TCP/IP协议栈,标准化MOBUS协议,可满足复杂工业应用环境应用

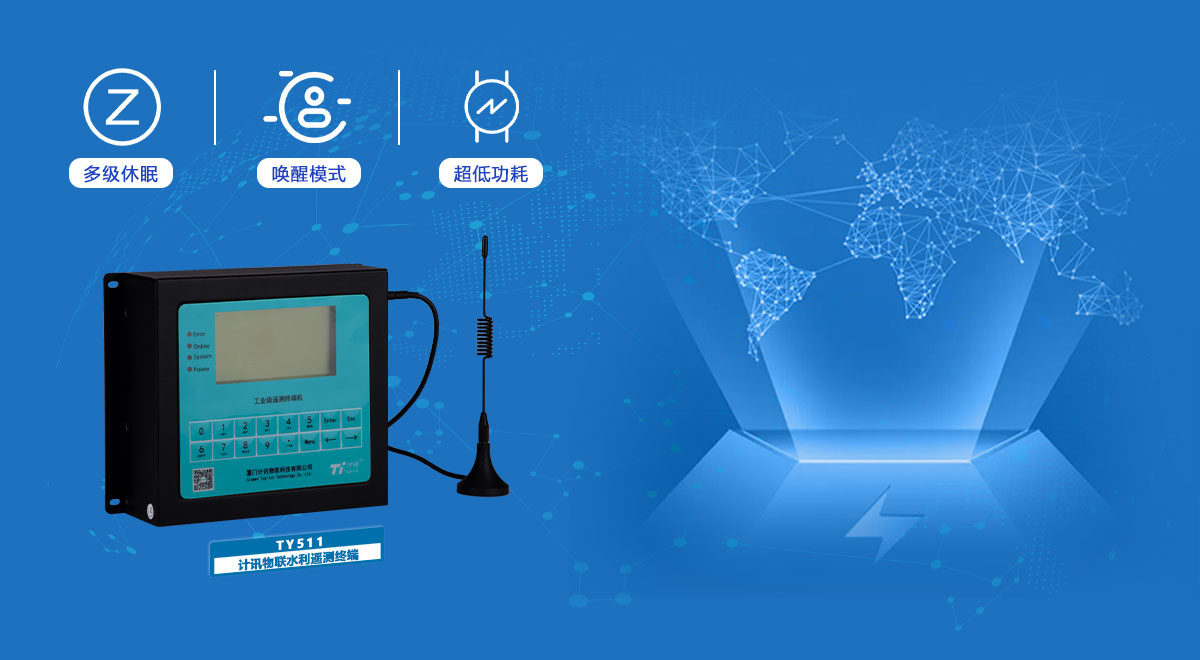

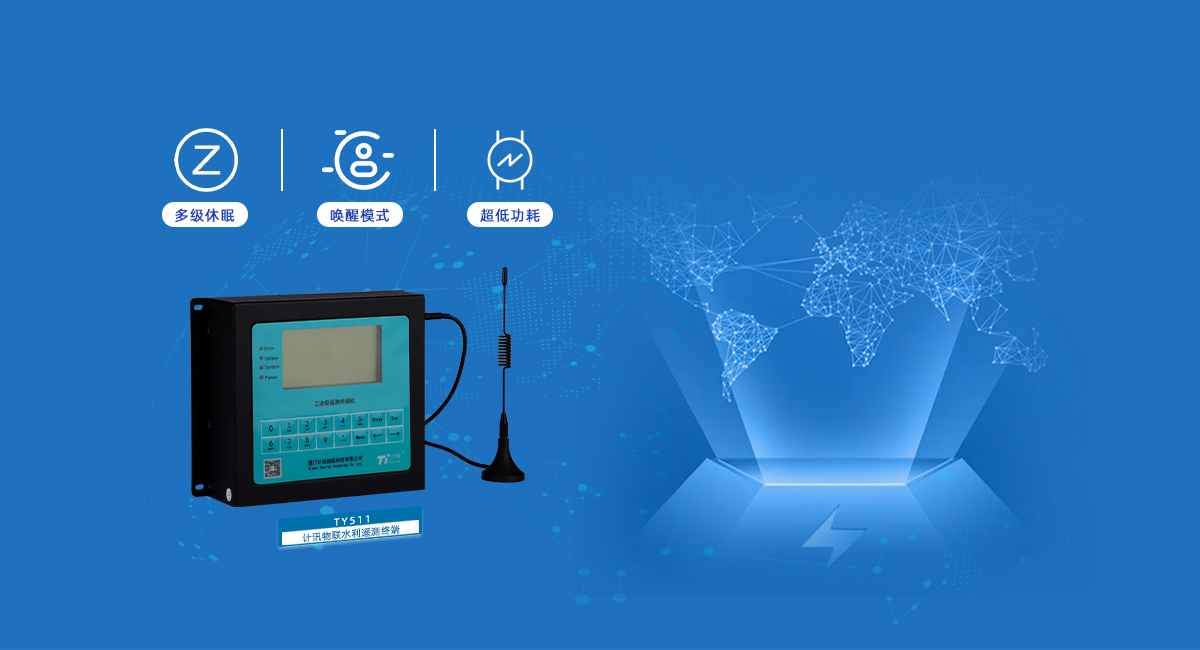

低功耗设计,多种供电模式,适应远程户外作业环境


设备超低功耗设计,采用多级休眠和唤醒模式。支持自报式、查询式、兼容式等多种工作模式。同时可满足电池、市电、太阳能等多种供电方式。确保不间断稳定工作。



超大存储空间,长期存储数据不丢失


提供16MB的数据存储空间,可存储10年以上的采集数据,海量空间,可在本机循环存储监测数据,掉电不丢失。同时支持TF卡存储,长期保存设定参数及历史数据!

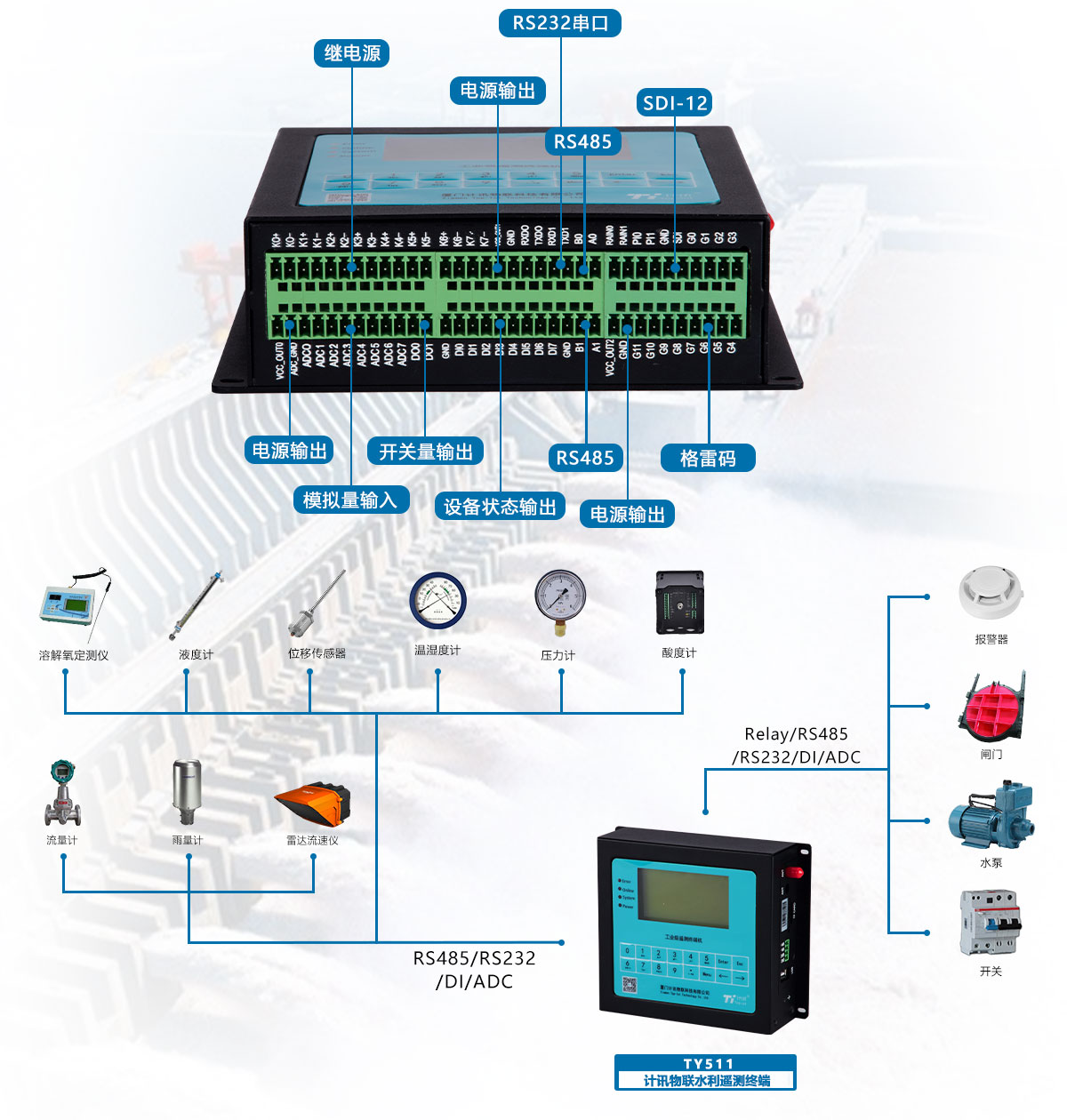

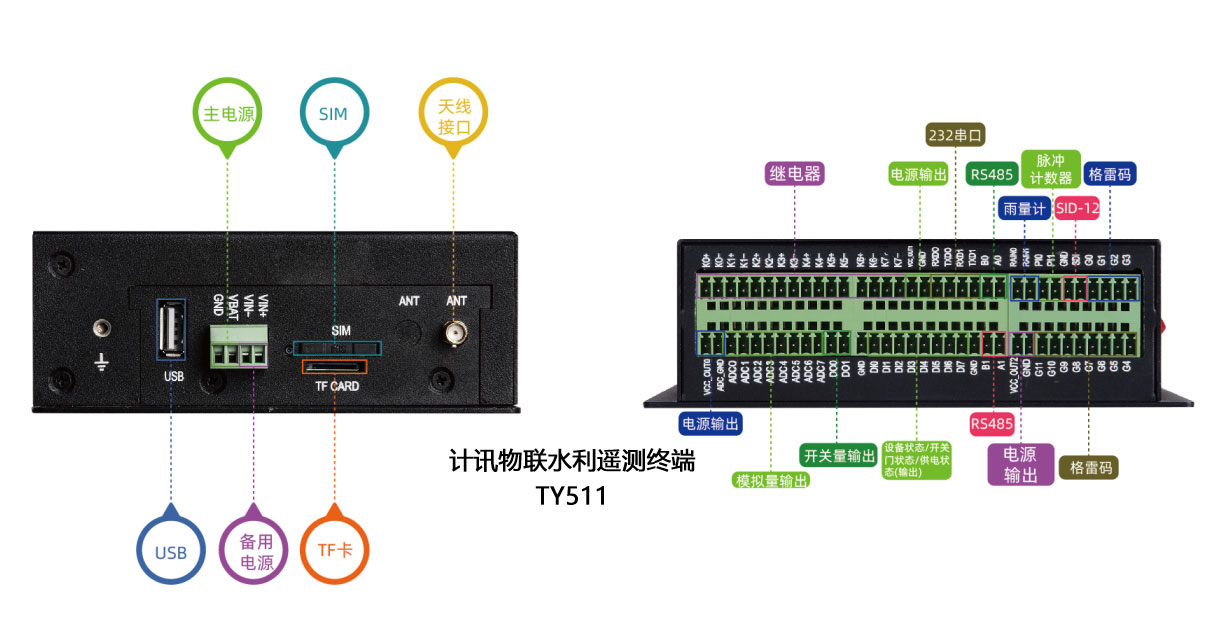

专业的水利行业接口设计



丰富的行业应用接口,可兼容采集多种水利传感器,适用于各种水利行业应用场景!2个翻斗式雨量计接口;1个12位格雷码接口;2个RS232接口、2个RS485接口;1个SDI-12接口;8路模拟量输入接口(16位AD、支持4-20mA电流或0-5V电压信号);8路开关量输入接口、2路开关量输出接口;8路继电器输出;3路电源输出。

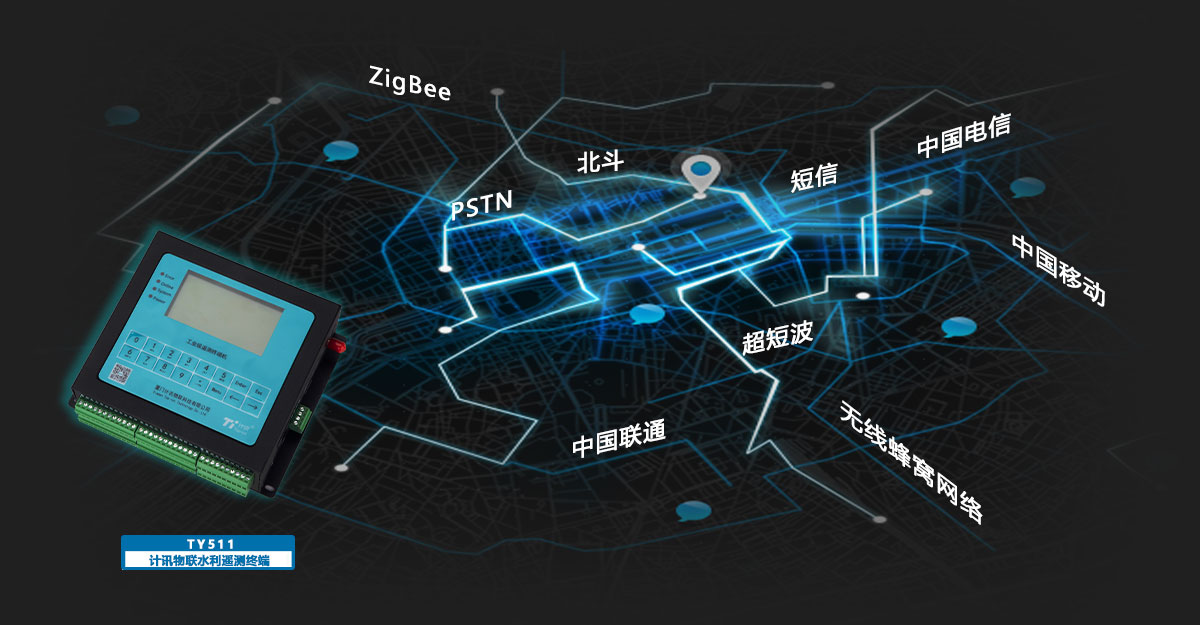

多种网络传输方式,让网络传输更多选择


可同时支持无线蜂窝网络、短信、北斗、PSTN、超短波、ZigBee等通信方式;全面兼容中国电信、中国移动、中国联通等各大运营商的网络。更多选择,确保设备高速入网无懈可击!

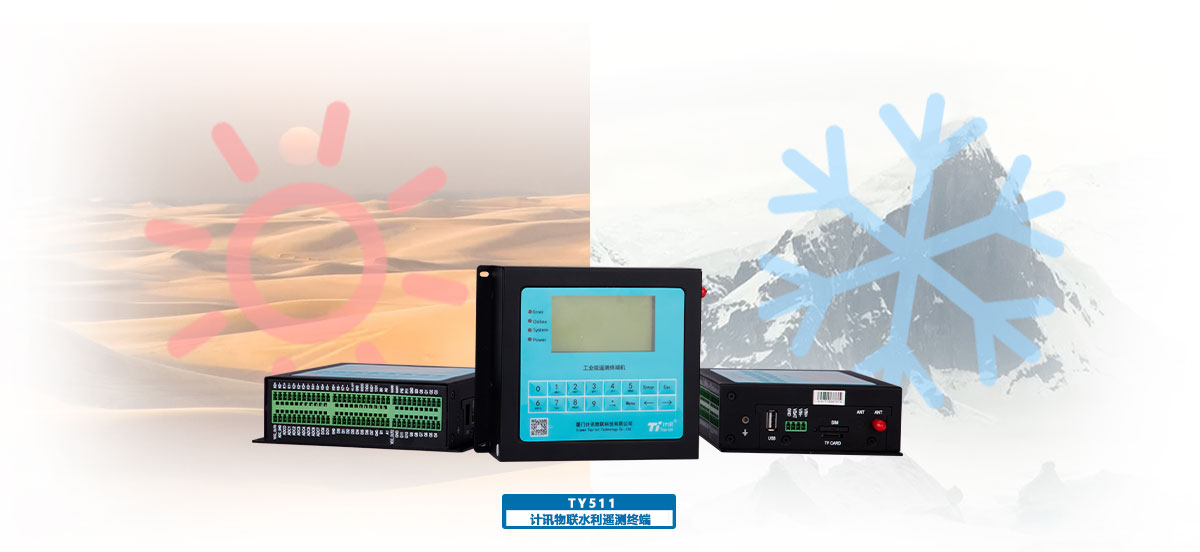

工业级设计,品质可靠适应恶劣环境


TY511遥测终端机采用工业级金属外壳,工业级通信模块搭载高速处理器。具有高EMC电磁兼容、适应强电磁环境的特点,通过了EMC等级测试。同时还具有防潮、防雷、耐高低温等特点。TY511高标准的工业级设计,其坚固耐用、品质可靠,适应恶劣环境!





专为远程无人值守应用设计,多层保护技术确保传输稳定可靠不掉线、不丢包!


采用三级看门狗检测机制,CPU自带看门狗设计、硬件电路看门狗设计、软件看门狗设计,智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行; 采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线; 网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可启用短信发送数据。掉线重连、数据补发,传输稳定、可靠不丢包。 高稳定性设计,多重检测机制,运行故障自修复,确保设备永不死机;

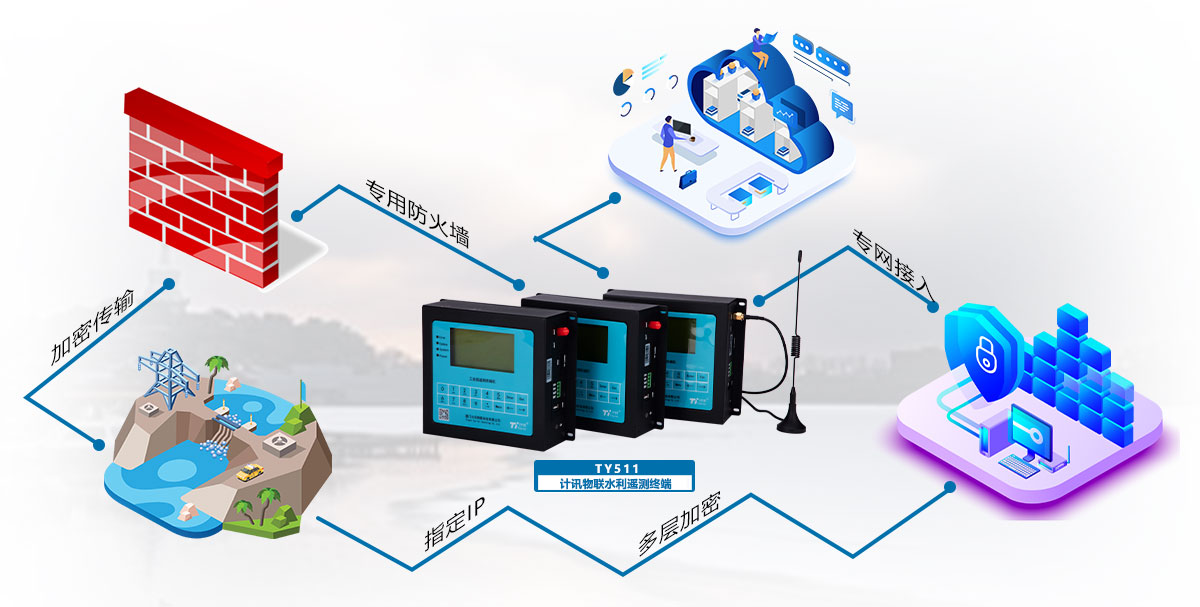

金融级加密防护,多层保护技术,让数据传输更安全


TY511水利遥测终端机支持运营商专网接入并指定IP、支持TCP server功能、支持根据域名和IP地址访问数据中心,在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。具有高效管理、安全传输的特点。

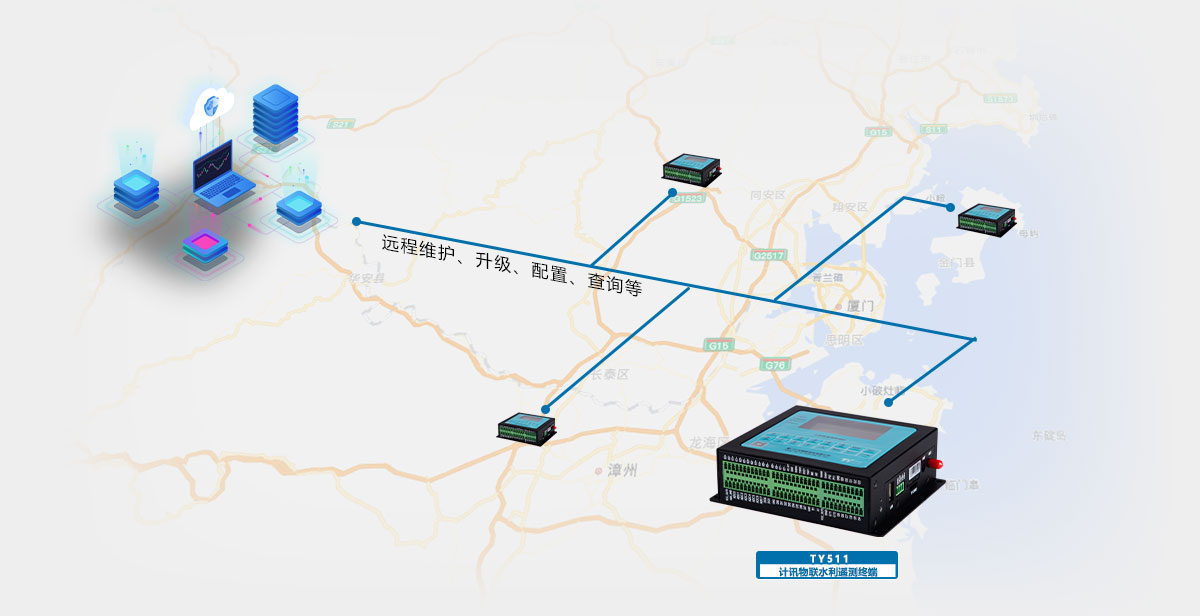

设备远程管理维护,方便快捷


设备不仅支持程序远程升级、参数远程配置、远程数据查询、数据本地存储、数据导出等功能还同时具备设备故障告警,大大提升偏远地区设备的在线率。

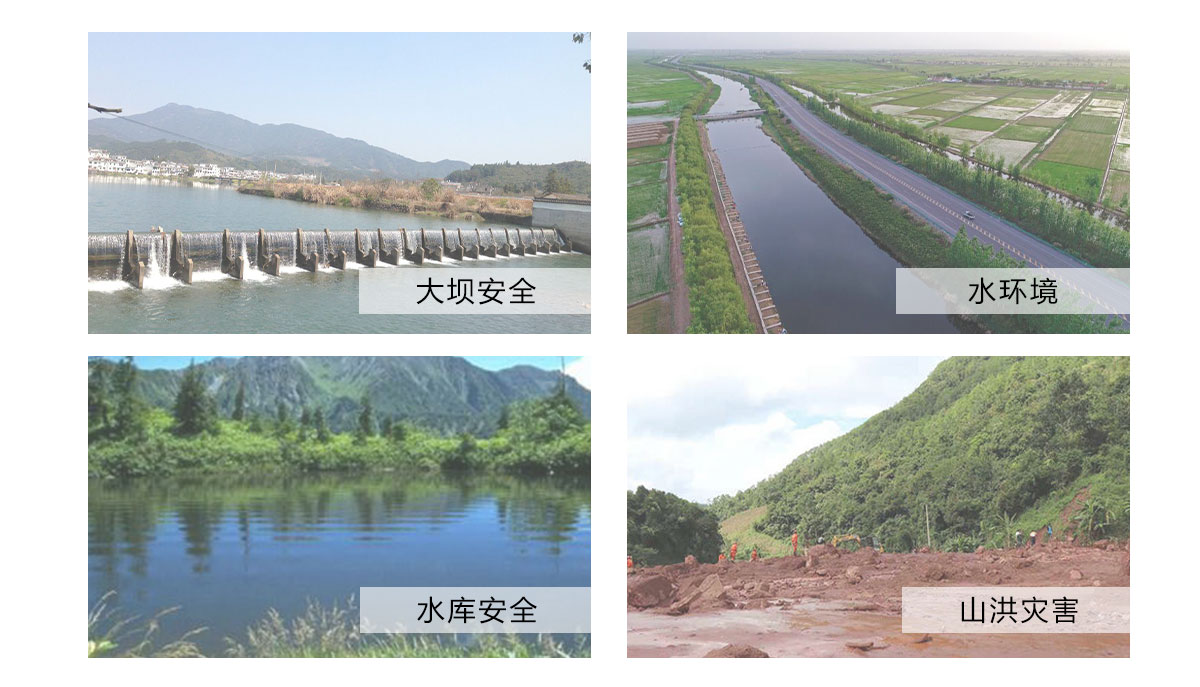

应用项目


计讯TY511水利遥测终端机广泛应用于水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。



技术参数

产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口, 两路RS232、两路RS485接口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

接地端子:

M3螺丝接地保护端子

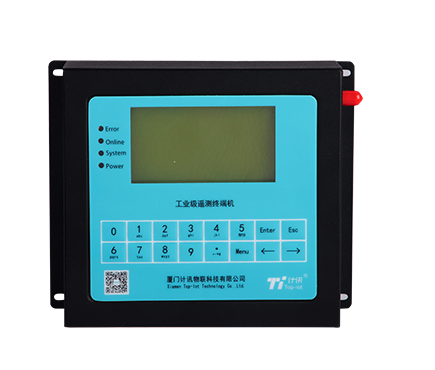

LCD屏:

128*64点阵液晶显示屏

按键:

标准2*8键盘

脉冲量:

2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V)

格雷码:

112位格雷码接口

模拟量:

8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

8路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出:

2路开关量输入接口(光隔离,OC门输出

额定驱动电流:50mA

额定驱动电压:35V

继电器:

8路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:5A

最大切换功率:120W

电源输出:

3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护)

USB:

外接显示屏接口,可接 192*64点阵STN带键盘液晶显示屏

SD卡:

SD卡接口,最大可支持32G扩展TF卡

产品特性:

描述

说明

环境条件:

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

待机状态

40mA~45mA@12VDC

通信状态

40mA~80mA@12VDC

休眠状态

≤2mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:154.2×127×46.6  mm   (不包括天线和安装件)

重量:

选型指南

产品选型

产品类型

无线参数

TY511-G

GPRS RTU

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TY511-C

CDMA RTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频

TY511-W

WCDMA RTU

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TY511-E

EVDO  RTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络

TY511-LF

LTE/WCDMA RTU

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TY511-A

TDD/FDD RTU

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用




广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染。


应用在山洪灾害、水库安全、大坝安全的远程测控领域。

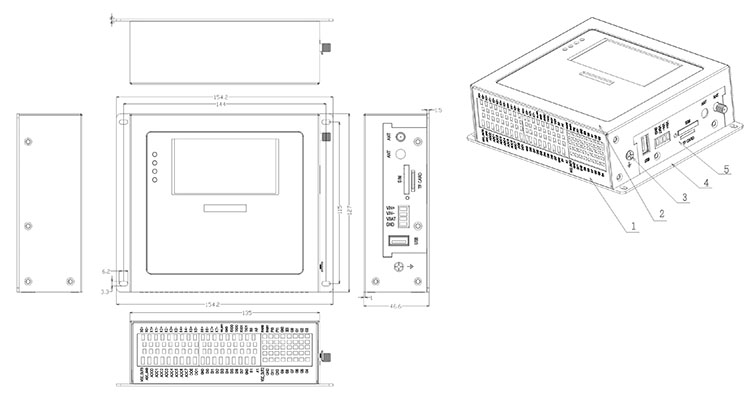

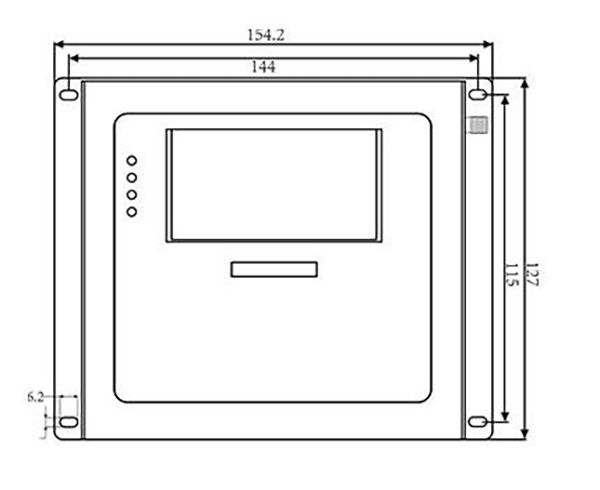

产品尺寸
