灌溉控制器 射频灌溉自动控制器

时间:2021-06-09 11:18:29来源:本站原创

  点击了解节水灌溉自动控制器>>>>http://www.top-iot.com/content-13-51-1.html


  计讯物联灌溉控制器,射频卡自动取水、定量取水,自动灌溉,节约水资源,远程用水量监控、设备阀门控制,提高工作效率节省人物力资源成本。

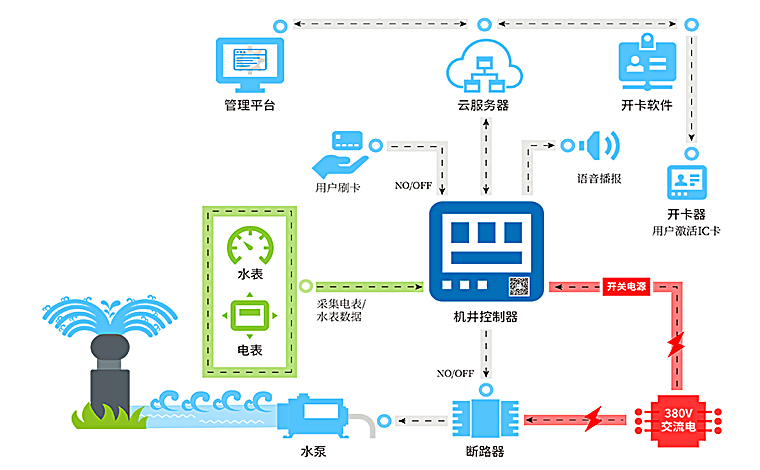

射频灌溉控制器

  灌溉控制器TJ710功能

  数据采集传输,采集超声波水表、脉冲水表的流量数据,采集智能电表、脉冲电表的电量数据,采集压力、水位变送器的标准信号,采集水泵或阀门运行状态、设备供电状态等信息;

  支持水计量,电计量和时间计量,并支持多路计量;

  刷卡取水,刷非接触IC卡,开启水泵取水支持一个控制器可供多张用户卡使用,IC 卡内余额不足等,立即上报告警信息;

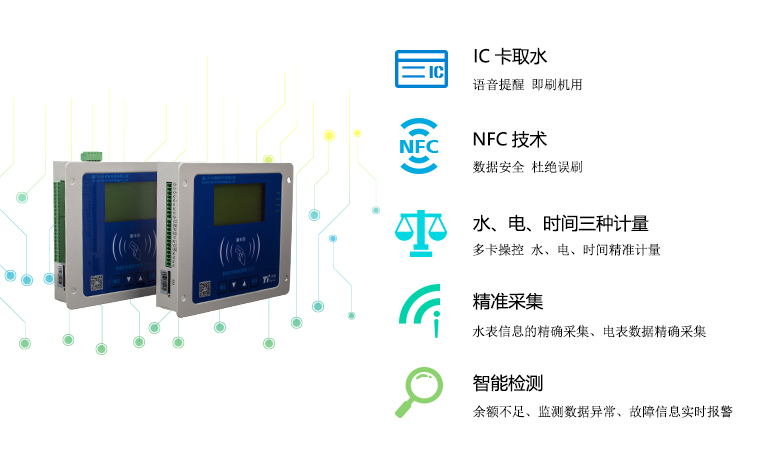

射频灌溉控制器

  支持继电器控制输出,可直接接入接触器,无需中间继电器转接;

  支持2G/3G/4G、NB-IOT等多种通讯方式;

  支持和无线水表通讯功能;

  支持语音提醒用户用水信息;

  支持自动控制、远程控制水泵、阀门等控制设备;

  设备远程监测控制;

  设备远程配置、升级、维护;

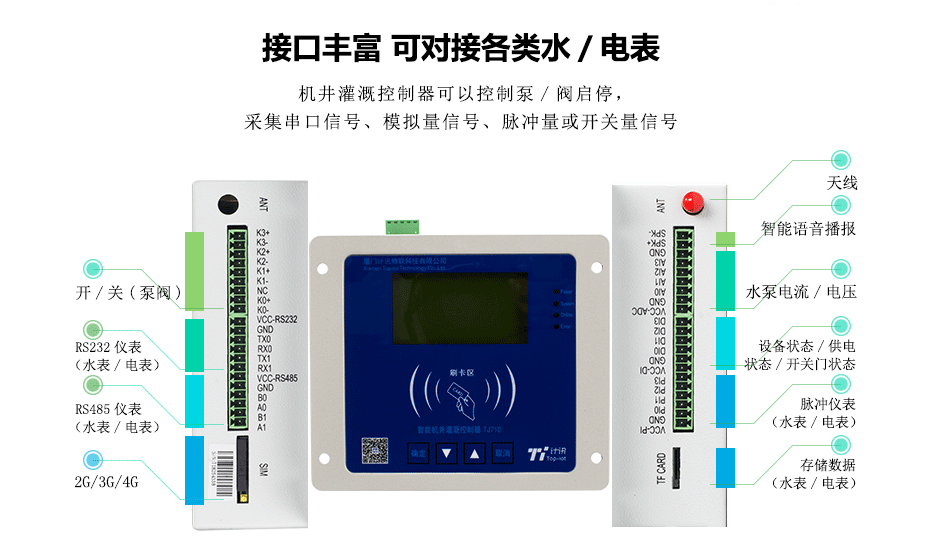

  泵/阀启停(D0)口,采集串口信号(RS485/RS232)、模拟量信号(AI)、脉冲量或开关量信号(PI/DI)。



射频灌溉控制器



灌溉控制器TJ710技术参数

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 10-28V 或AC 10-24V,建议DC 12V

内置电源反相保护和过压保护。

开关量输入(4路):

输入范围

低电平:湿节点0-3VDC,或干节点导通

高电平:湿节点5-30VDC,或干节点断开

用途

可以检测接触器、空开状态和箱体门状态等

内置光隔离

继电器(4路):

1路主继电器

最大切换电压:30VDC/250VAC

最大切换电流:10A

可以直接接接触器或空开

默认常闭,可接常开

3路辅继电器

最大切换电压:30VDC/250VAC

最大切换电流:5A

可以直接接触器、空开和箱体门锁等

默认1路常闭,2路常开

脉冲输入(4路):

输入范围

低电平:0-2VDC

高电平:2-12VDC

用途

单脉冲(单触点)水表和电表

三脉冲(双触点)水表和电表

双脉冲(双触点)水表和电表

模拟量输入(4路):

电压范围

可选0-5VDC

电流范围

默认4-20mA

用途

采集水位传感器和压力传感器等

RS2322路)/RS4852路):

串口速率

300~230400bits/s

数据位

8位

停止位

1位

校验

无、偶、奇

用途

接超声波水表和智能电表等

内置15KV ESD保护

电源输出(4路):支持给传感器供电

VCC_ADC

12V/ 0.5A

VCC_PI

5V /0.1A

VCC_DI

3.3V /0.5A

VCC_RS232

12V/0.5A

VCC_RS485

12V/0.5A

NFC读头:

1.支持符合ISO/IEC14443.2 的TYPE-A 协议标准的非接触式IC 卡

2.读卡距离<=5cm

LCD液晶屏:

LCD蓝绿屏幕,128*64点阵,有背光灯,阳光下显示清晰

按键:

4个按键,分别是确定,上翻,下翻和取消

指示灯:

具有系统、告警、在线指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧



产品特性:

描述

说明

环境条件:

工作温度范围

-35~+75℃

相对湿度范围

≤95%无凝结

工作功耗:

工作状态

1.9W

说明:12V电源,电流100~135mA

待机状态

1.02W

说明:12V电源,电流85mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。
