一、系统背景

  随着人们对供电可靠性、供电质量的要求越来越高, 力工业的迅速发展,电网逐步扩张,电力负荷增长很快,电压等级越来越高,电网、发电厂以及单机容量越来越大,电网覆盖的面积也在不断扩大，因此必须采用现代化的技术手段对配电台区进行智能化升级，通过智能配变台区的建设，实现配电台区的信息化、自动化、互动化，满足智能电网发展需要和客户对供电能力、供电质量和供电服务的新要求，提高供电能力和供电可靠性，提升运行管理水平和服务能力。

  二、系统概述

  台区模拟量监测：系统通过配置任务，定时采集台区模拟量数据，并进行监测，提供数据类型、时间区间等方式的查询。主要数据包括：台区电流、电压、有功功率，无功功率、功率因数、视在功率等。

  台区数字量监测：系统通过配置任务，定时采集台区数字量数据，并进行监测，提供数据类型、时间区间等方式的查询。主要数据包括：正反向有功电能示值、正反向无功电能示值及电能量等。

  台区状态量监测：系统对台区状态量进行监测，管理并保存状态量数据，提供时间区间、数据类型等方式的查询。主要数据包括：开关状态、配电监测终端及计量设备工况信息等。

  三、系统原理

  系统物理结构由采集对象、通信信道、系统主站等三部分组成。

  1、采集对象指安装在现场的智能配变监测终端、剩余电流保护器、计量设备(高压计量表、普通计量表等)、无功补偿单元、开关。

  2、通信通道是指系统主站与采集终端的通信信道，使用计讯TG462工业物联网网关通过GPRS/4G/3G等网络实现数据无线传输。

  3、主站网络主要由数据库服务器、前置采集服务器、Web/应用服务器、工作站以及相关的网络设备组成。

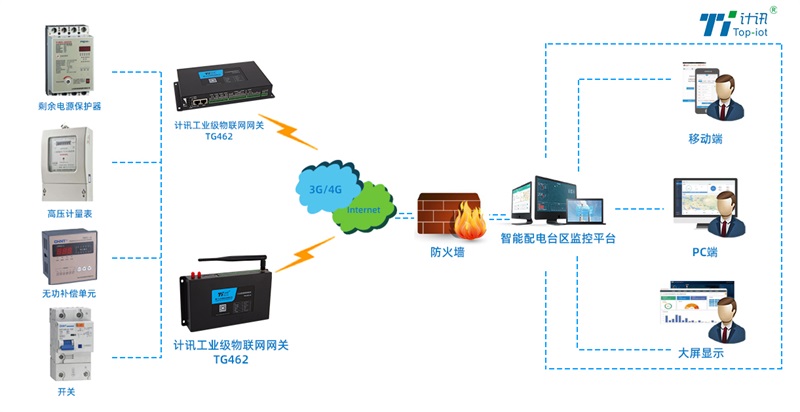

  系统拓扑图

  四、系统功能

  1、一体化采集与存储

  支持对配电台区实时数据、冻结数据、统计数据的一体化采集与存储。

  2、实时监控与分析

  支持对配电台区实时数据的监控与分析。

  3、双向互动

  具备扩展台区与主站、台区与客户间的双向互动功能。

  4、提升可靠性

  实现配电线路节能降损和无功补偿，为谐波治理提供基本分析数据。

  五、核心产品

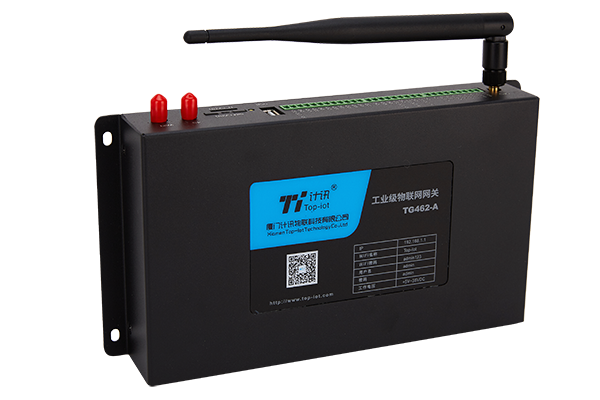

  TG462工业物联网关作为通信传输的核心设备将前端各项数据上传至服务器管理中心。

  主要功能

  采用Arm架构高端处理器，Linux系统支持用户二次开发。

  接口丰富，适应性广泛，支持WAN/LAN、ADSL、GPRS、4G、WIFI等。

  同时满足现场视频监控，及各种传感器的数据采集。

  丰富的采集控制端口满足各种传感器的采集和控制，支持工业路由器功能。

  支持多种协议，如Modbus tcp/rtu、profibus-dp、profinet、opc ua等。
