gnss接收机使用说明

时间：2025-10-14 09:40:33

1、接口说明

接口定义：

接口编号	接口定义	接口说明	备注（预留定制接口）
1	V+	电源输入正极
2	V-	电源输入负极
3	GND	232 debug口地
4	232_RX	232 debug RX
5	232_TX	232 debug TX
6	VCC_OUT	电源输出
7	PI	脉冲计数器
8	GND	GND
9	B	RS485 B
10	A	RS485 A

2、电缆安装：

设备采用工业级推拉自锁航空插头，现场即插即用。

选配电源和数据线说明如下：

电源（输出12VDC/1.5A）：

线材颜色	电源极性
黑白相间	正极
黑色	负极

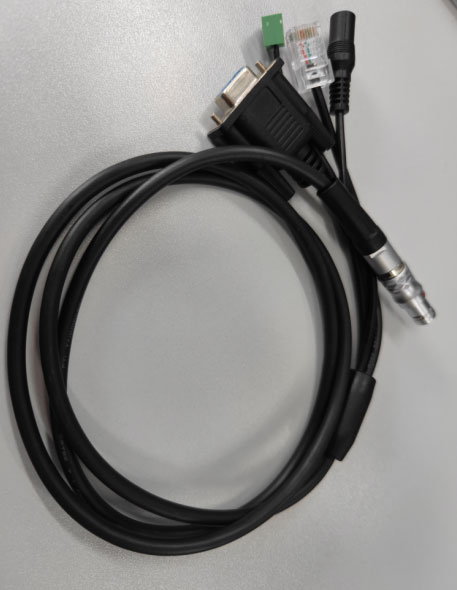

十芯定制线 1条（DC电源、DB9_debug、RS485、PI、VCC_OUT）：

航插引脚	公/母头信号定义	公头接口形式	接口定义
1	V+	DC母头	红正
2	V-	DC母头	黑负
3	GND	DB9	5
4	232_RX		2
5	232_TX		3
6	VCC_OUT	3芯端子	1
7	PI		2
8	GND		3
9	B	RJ45	3
10	A	RJ45	5

3、电源说明

设备通常应用于复杂的外部环境。为了适应复杂的应用环境，提高系统的工作稳定性，设备采用了先进的电源技术。用户可采我司选配的12VDC/1.5A电源适配器给设备供电，也可以直接用直流5~36V电源给设备供电。当用户采用外加电源给设备供电时，必须保证电源的稳定性（纹波小于300mV，并确保瞬间电压不超过36V），并保证电源功率大于4W以上（不包含外接传感器的功耗）。

推荐使用选配的12VDC/1.5A电源。

4、指示灯说明

设备指示状态如下：

指示灯	状态	说明
Power	亮	电源正常
System	闪烁	设备工作正常
Online	亮	模块上线
GNSS	亮	有RTCM32数据

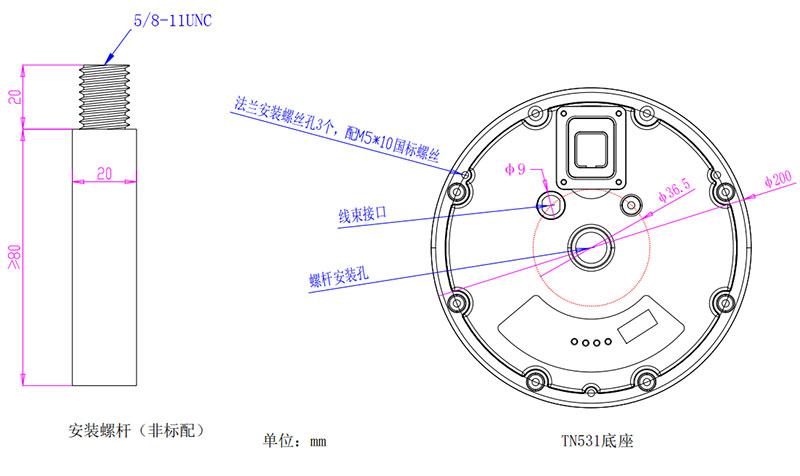

5、设备固定说明

设备外壳提供螺杆安装方式(5/8-11UNC)和法兰盘安装方式（M5*10）

6、设备防雷说明

设备连接户外传感器时，建议采取防雷保护措施（如安装防雷器等），以提高设备的安全防护等级。
