TD220-G GPRS DTU是一款电力级嵌入式无线数据终端,采用高性能的工业级32位通信处理器,软件多级检测、硬件多重保护机制保障设备稳定性,采用双串口设计使用灵活,便于电力配网集成和大规模组网。
兼容多种网络,支持GPS功能,实时定位、追踪、寻迹
支持中国移动、中国联通的GPRS网络;支持标准RS232、RS485接口;GPS功能(选配),实时定位、追踪、寻迹。让您的设备精准定位;支持基站定位和GPS芯片定位。
电力专用DTU,高稳定性设计
多重看门狗设计、多重链路检测、远程维护、升级管理保障无人值守环境设备稳定运行;采用工业级材料电力级标准设计,适用任何电力组网需求;高标准EMC电磁兼容,强电磁环境工作稳定。
采用电力级标准,支持电力规约,无缝对接电力主站平台
支持ModbusTCP/Modbus RTU协议转换,适用于工业SCADA和各类工业设备;支持用户自定义TCP/UDP登录、心跳包链路监测、现场识别、远程管理简单易用;满足电力行业DL/T 721-2000配网自动化系统远方终端标准。
超低功耗,组网更便捷
嵌入式设计,体积小巧,超低功耗,符合电力配网自动化设备的结构要求;双串口设计,可配置串口DEBUG模式和通信模式。
超强适应性,恶劣环境性能稳定
通过绝缘测试、浪涌干扰、静电放电干扰、射频辐射电磁场、工频辐射磁场、高低温等众多苛刻测试;可通过“国网计量中心”及EMC等第三方检测机构测试;专有阻抗匹配电路设计,具有更高的信号接收灵敏度。
智能唤醒保护机制,稳定不掉线
智能软件唤醒和硬件断电重启机制,设备自动复位保证正常运行;采用软件、硬件、CPU三级看门狗检测机制;多重检测机制,运行故障自修复,确保设备永久在线,适用无人值守环境;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制;网络通道与短信通道相互切换,当TCP/UDP断开连接时可启用短信发送数据;掉线重连、数据补发,传输稳定、可靠不丢包。
数据高效传输,安全有保障
采用多中心发送机制,数据可同时发往多达5个中心;多级数据直观显示,便于同步获取数据;在专网的基础上再加密传输,充分保证各项数据的安全性、准确性。
同时支持多种接口、多种协议,项目应用更便捷
支持I/O、ADC、TTL/RS-232/RS-485多种接口选择(可定制TTL电平串口),兼容所有串口下位机;支持串口AT协议,在运行过程中切换到AT状态,进行参数配置、重启控制式;两路模拟量、三路开关量设计,定制脉冲输出、脉冲计数和模拟量输入功能;内嵌PPP、TCP/IP、UDP/IP、MODBUS-TCP、 MODBUS-RTU等多种协议,同时兼容厂家私有协议。

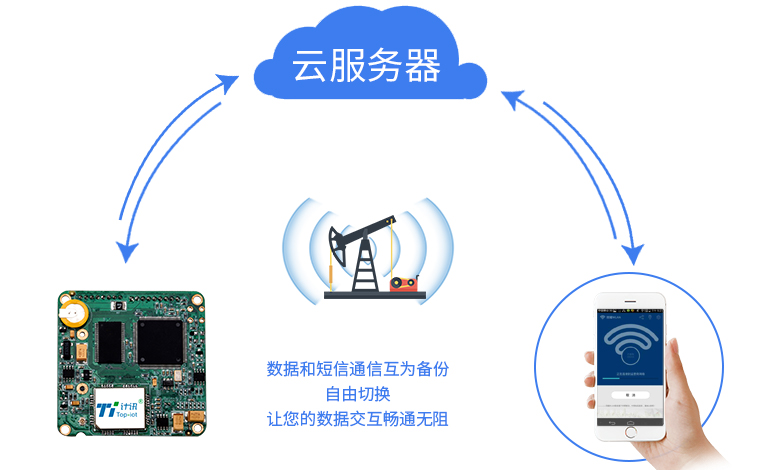

数据和短信通信互为备份,切换自由
网络信号或中心网络瘫痪的情况下能自动切换到GSM短信状,进行数据的收发;短信支持7bit、8bit、UCS2编码,支持国内外区号中文短信收发。
产品接口
描述 |
说明 |
|||||||||||||||||||||||||||||||
电源接口: |
||||||||||||||||||||||||||||||||
标准电源 |
DC 12V/0.5A |
|||||||||||||||||||||||||||||||
供电范围 |
DC 5~35V |
|||||||||||||||||||||||||||||||
内置电源反相保护和过压保护。 |
|
|||||||||||||||||||||||||||||||
串口: |
||||||||||||||||||||||||||||||||
串口采用9针2.54mm间距单排排母,适合工业应用,RS232或RS485(或RS422)接口
|
||||||||||||||||||||||||||||||||
串口参数: |
||||||||||||||||||||||||||||||||
串口速率 |
300~230400bits/s |
|||||||||||||||||||||||||||||||
数据位 |
5、6、7、8位 |
|||||||||||||||||||||||||||||||
停止位 |
1、1.5、2位 |
|||||||||||||||||||||||||||||||
校验 |
无校验、偶校验、奇校验、SPACE及MARK校验 |
|||||||||||||||||||||||||||||||
其他 |
||||||||||||||||||||||||||||||||
指示灯 |
具有系统、电源、通信及在线指示灯 |
|||||||||||||||||||||||||||||||
天线接口 |
标准SMA阴头天线接口,特性阻抗50欧 |
|||||||||||||||||||||||||||||||
SIM/UIM卡接口
|
支持1.8V/3V SIM/UIM卡,内置15KV ESD保护 |
产品特性
描述 |
说明 |
|||
环境条件: |
||||
工作温度范围:-35 ~ +75ºC |
存储温度范围:-40~+80ºC |
|||
相对湿度范围:95% |
无凝结 |
|||
工作功耗: |
||||
通讯状态 |
<0.28W |
|||
说明:12V电源,电流<24mA 5V电源,电流<56mA |
||||
待机状态 |
<0.276W |
|||
说明:12V电源,电流<23mA 5V电源,电流<55mA |
||||
抗干扰能力: |
||||
抗干扰类型 |
级别 |
电压/电流波形 |
值 |
|
工频磁场 |
3 |
连续正弦波 |
30A/m |
|
阻尼振荡磁场 |
3 |
连续正弦波 |
30A/m |
|
脉冲磁场 |
3 |
脉冲 |
100A/m |
|
辐射电磁场 |
3 |
80MHz~1000MHz连续波 |
10V/m |
|
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备 |
||||
防护等级: |
||||
防护等级IP30,外壳和系统安全隔离 |
特别适合工控现场应用 |
|||
可靠性: |
||||
平均无故障工作时间(MTBF)不低于100000h |
||||
超低功耗设计,包括休眠模式、定时上下线模式 |
||||
EMC各项等级指标达3级 |
||||
内置RTC |
||||
SIM/UIM卡接口内置15KV ESD保护 |
||||
物理特性: |
||||
外形尺寸:60.5x60.5x19.3mm (不包括天线和安装件) |
||||
重量:约40克 |
产品类型 |
无线参数 |
运营商 |
TD220-G GPRS DTU |
支持EGSM900/GSM1800MHz 双频, 可选GSM850/900/1800/1900MHz 四频 支持 GSM phase 2/2+ 支持 GPRS class 10,可选 class 12 |
移动GPRS 联通GPRS |
-
