进入配置状态

  打开配置工具，左下角选择正确串口号、波特率以及校验位。按以下步骤操作：

  1.打开串口，选择“参数配置”页面;

  2.点击重新加载;

  3.给网关通电。

  通道参数配置

  通道参数配置，即采集的参数相关设置。

  根据传感器实际接的硬件接口来设置。

  先选择需要配置的通道，需要开启的通道通道存储长度设置为480KB，硬件接口选择实际接入接口。

  通道属性配置

  上图通道属性可对照下表填入信息

  通道硬件接口的通信参数，Modbus RTU 根据实际设备填写。

  即，此页配置的是采集的MODBUS RTU命令，根据实际传感器的寄存器来配置。

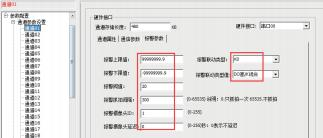

  报警参数配置

  报警参数页面，设置当前通道采集数据的超阈值报警和联动功能。

  报警参数根据实际需求更改，各参数含义可对照下表

完成以上配置后，即配置完一个采集参数了，其他需要采集的参数也是相同的方式配

  通信参数配置

  中心地址填入需要连接的中心IP与端口号，上方中心服务器数目可以选择多个，实现多中心同时传输。

  中心其他参数配置

  AP N 与心 跳 包 信 息在此选项卡下配置

  使用专网卡时，需要在此 页 面 配 置 AP N 和 用户名密码等信息

  配置完成后，需要点击“保存参数”，最后再重启RTU即可。

  计讯遥测终端机使用常见问题

  进不了配置界面

  1.检查操作流程是否正确，先点“重新加载”，然后再通电;

  2.检查串口线是否完好，是否接对，接颜色顺序接;

  3.检查USB转串口线通信是否正常，可更换USB口测试，或者更换USB转串口线再试试

  4.检查电脑的串口号是否设置正确，是否有其他软件占用了此串口;

  5.更换电脑测试。

  Online灯不亮

  1.检查SIM卡是否插好，重新插一次卡试试;

  2.检查卡是否被锁定了，物联网卡通常都有机卡绑定功能，机卡分离后会被锁定，可以解绑后再试;

  3.检查卡是否有欠费或停机，欠费或停机后无法上网;

  4.天线是否有接好、接对，天线不接或接错是无法上网的;

  5.若以上步骤均无法解决问题，请在“调试工具”页面，点‘开启接收’，保存五分钟日志，将日志发给我司技术人员作进一步判断。

  无法连接中心服务器

  1.检查是否插上SIM 卡，是否插上天线;

  2.查询SIM 卡情况，是否欠费和网络功能是否开通;

  3.通过配置工具检查设备服务器IP 地址与端口号是否设置正确;

  4.检查中心服务器通讯是否正常，端口号是否设置正确，通信中心的服务是否已经成功启动;

  5.检查服务器防火墙设置是否正确，入站规则中是否已经放行监听的端口。

  Online灯亮一会就灭掉

  1.检查中心服务器地址和端口设置是否正确?

  2.检查中心服务器通讯是否正常，端口号是否设置正确，通信中心的服务是否已经成功启动;

  3.检查服务器防火墙设置是否正确，入站规则中是否已经放行监听的端口。
