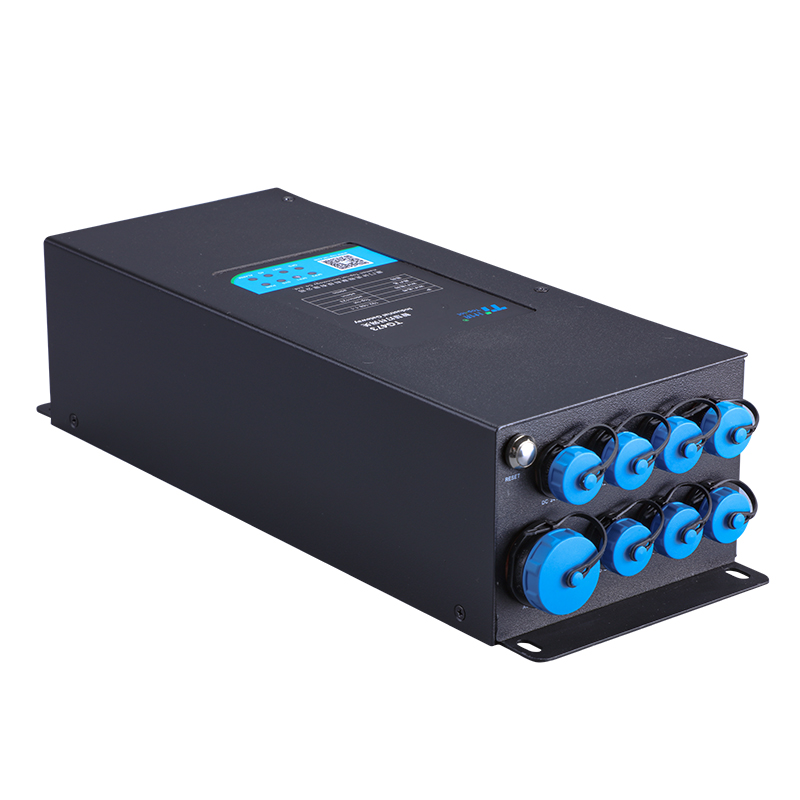

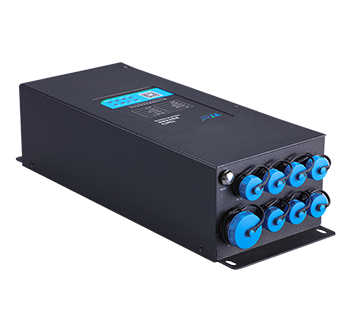

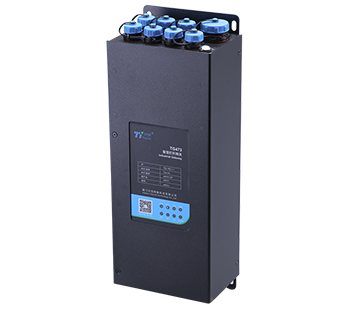

二代智慧灯杆网关TG473
5G千兆双核CPU直流输出电源交流输出电源边缘计算二次开发
TG473二代智慧灯杆网关是一款专用于智慧路灯及多功能杆的工业级无线通信网关,预留更多多功能接口,专为智慧灯杆、多功能杆的应用设计,可接入更多传感器和设备,采用航天接头设计,具有超强防水性能。内嵌工业级高速全网通5G/4G无线通信模块,前端采集信息传输更实时更高速。配备多个直流/交流电源输出,可为接入设备提供电流输出。二代智慧灯杆网关具有多功能性、稳定性和可扩展性,支持前端多媒体设备及照明设备的集控和单控管理。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。具有速度快、功能强、支持边缘计算的特点。


智慧灯杆行业专用设计,实现杆载设备接入自由。

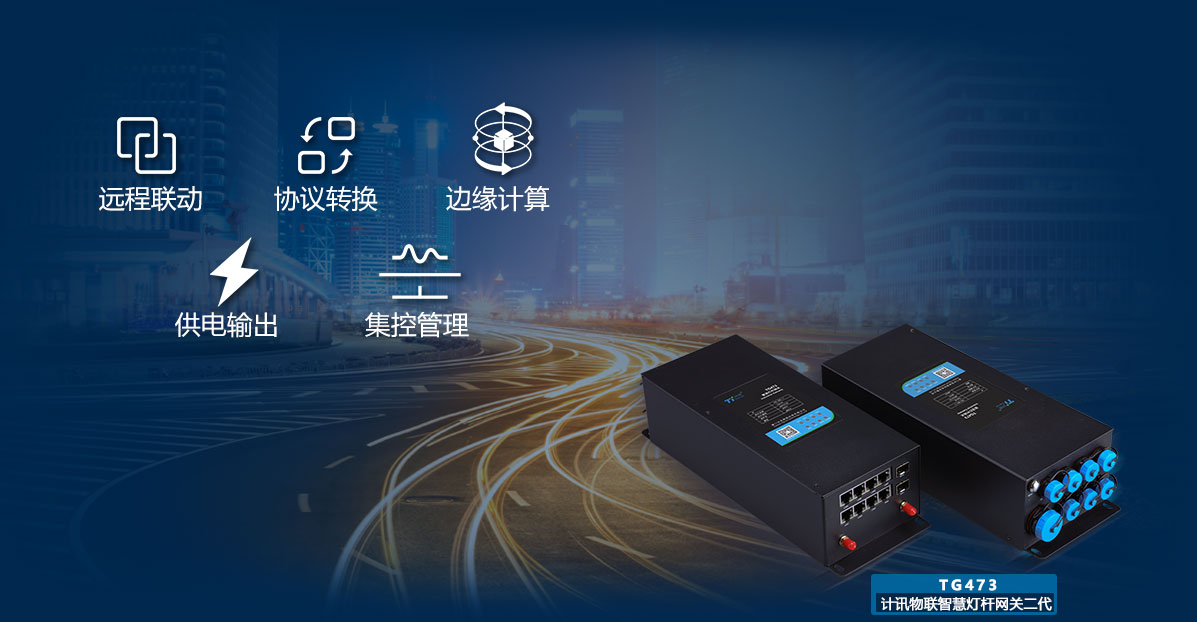

计讯物联TG473二代智慧灯杆专用网关采用航天接头设计,具有超强防水性能,预留多功能接口,可接入更多传感器和杆载设备。实现远程联动控制、协议转换、联接上云、边缘计算、供电输出、集控管理等。

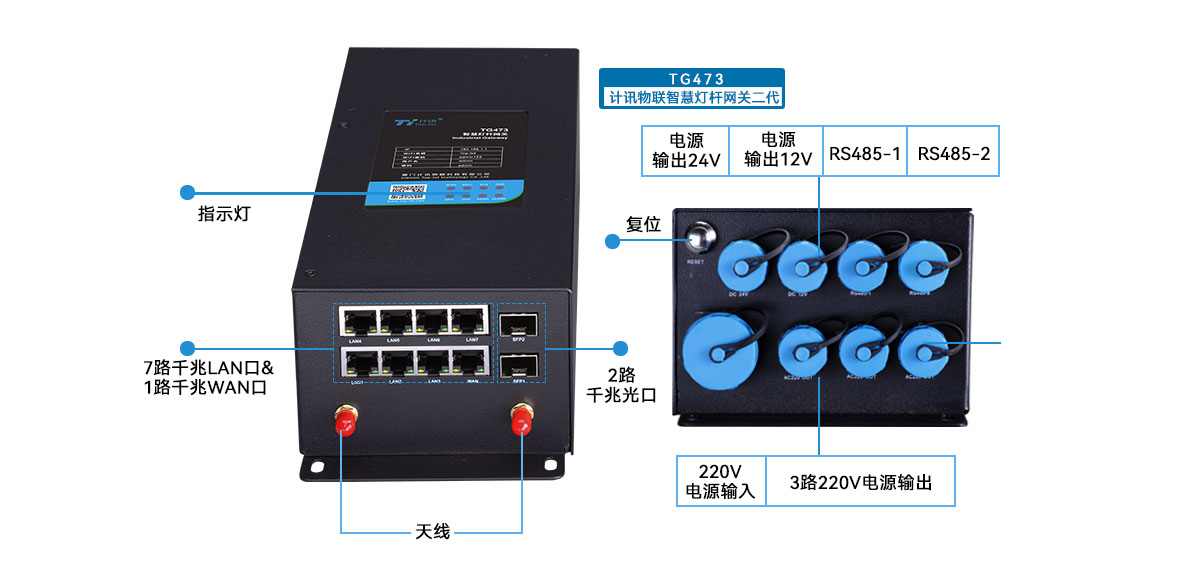

航天接口,集成化设计,即插即用,安全便捷。


支持5G/4G网络(可选),同时支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等)来保证数据传输的安全性。支持2个光纤口、7×LAN、1×WAN、2×RS485、1×AC220V输入、3×AC220V输出、1×DC24V输出、1×DC12V输出。

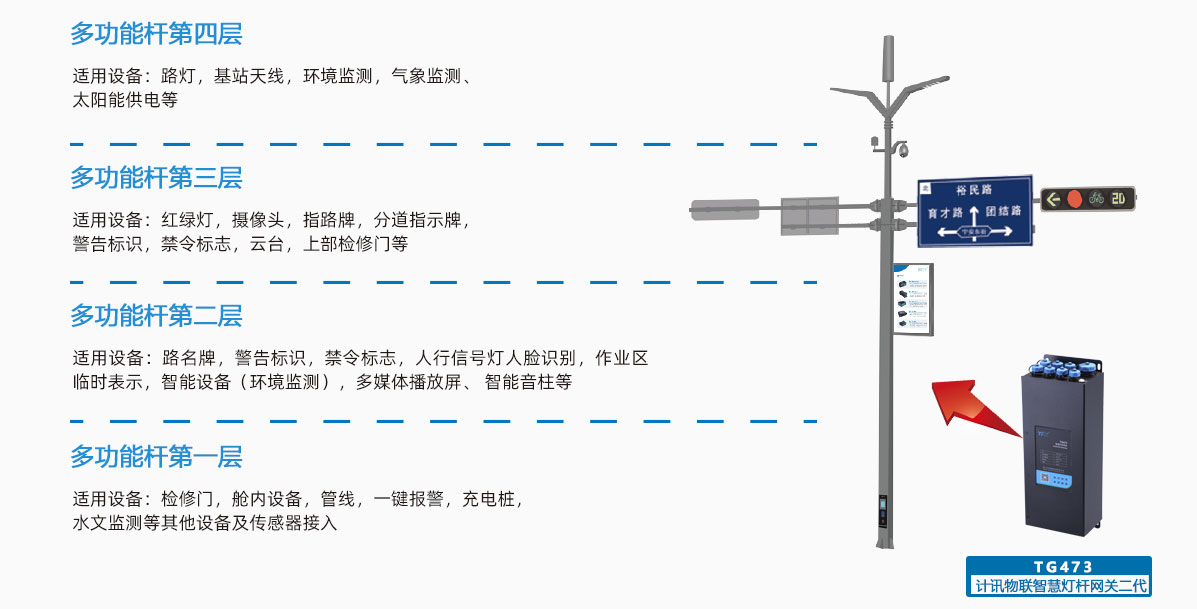

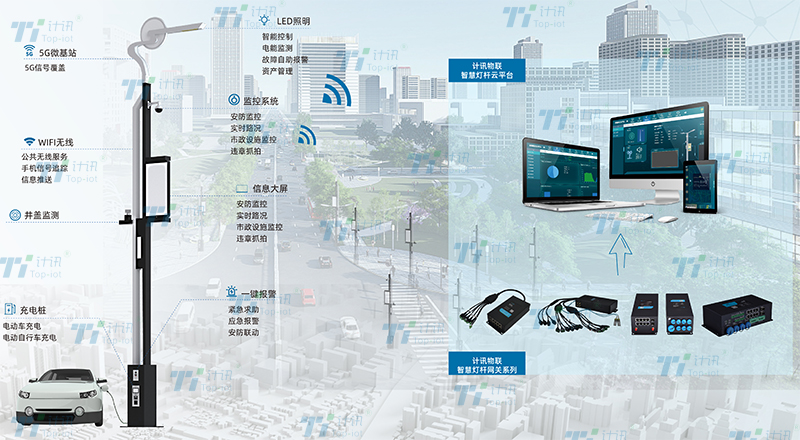

智慧灯杆,多功能化应用,接入设备选型更灵活。


计讯物联TG473二代智慧灯杆网关可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。

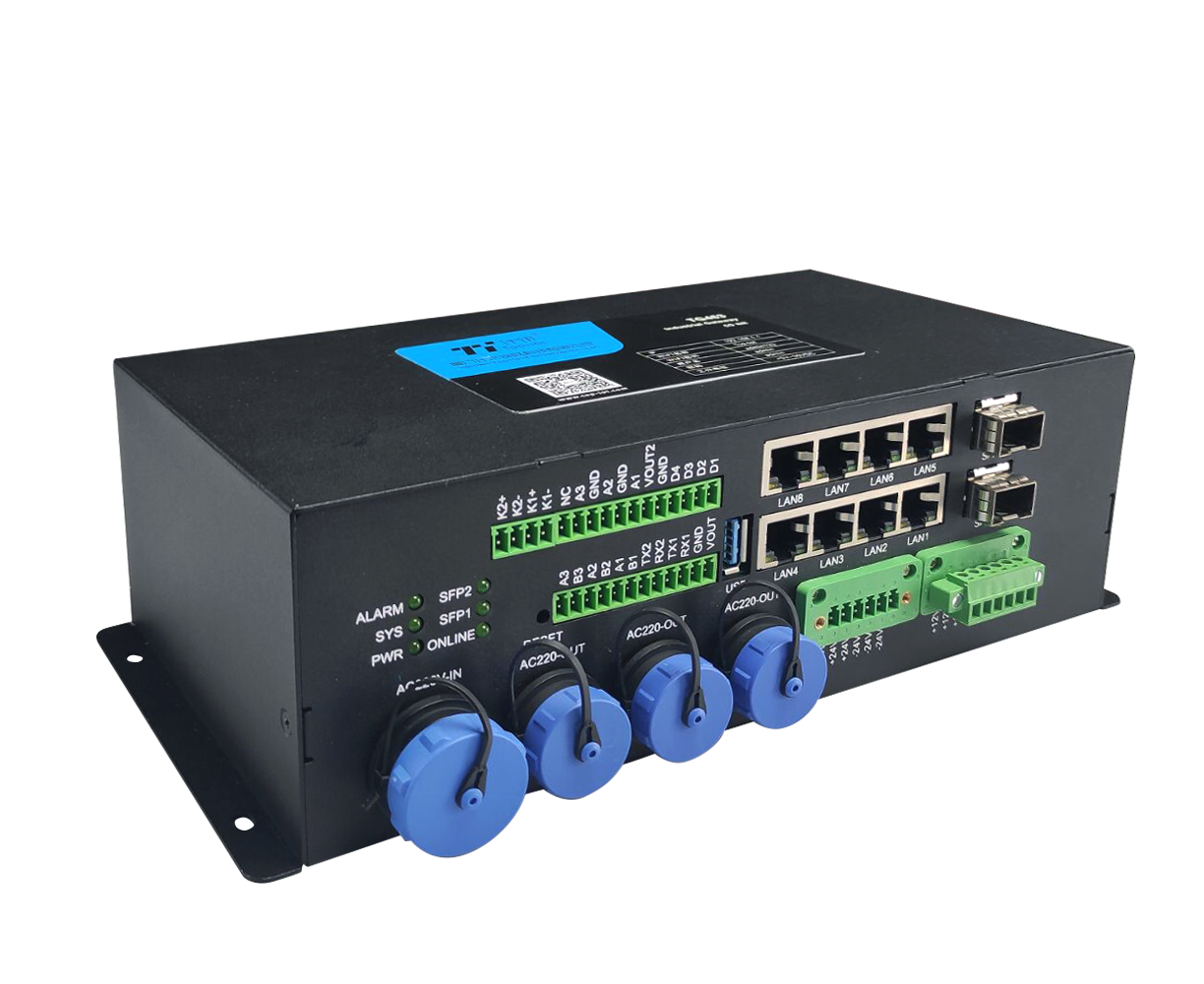

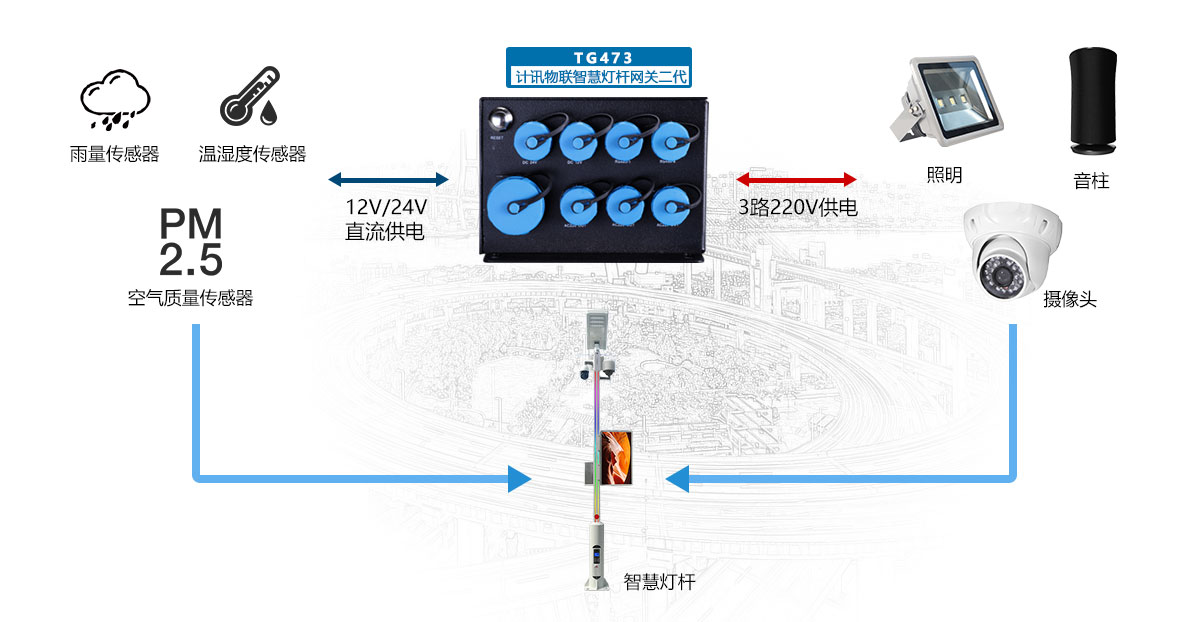

直流/交流电源输出,为前端设备提供稳定电源


计讯物联TG473二代智慧灯杆网关自带一个3个220V交流电源输出接口、24V和12V直流电源输出各一个。为载入的设备和传感器提供电源接入。一站式供电,解决部署难题。

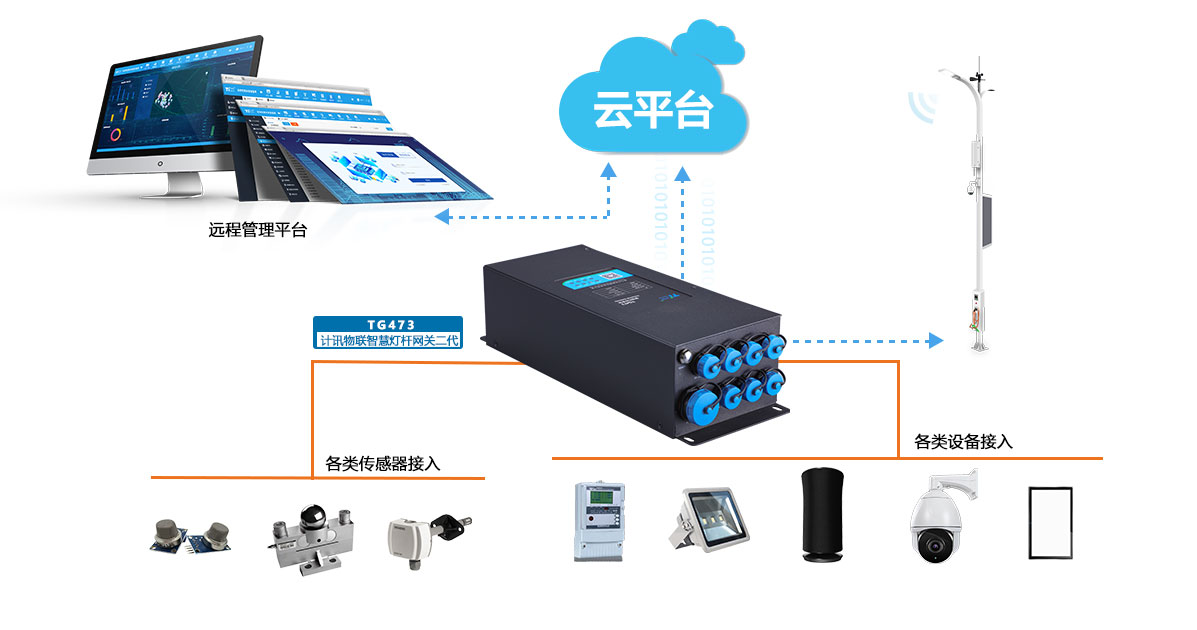

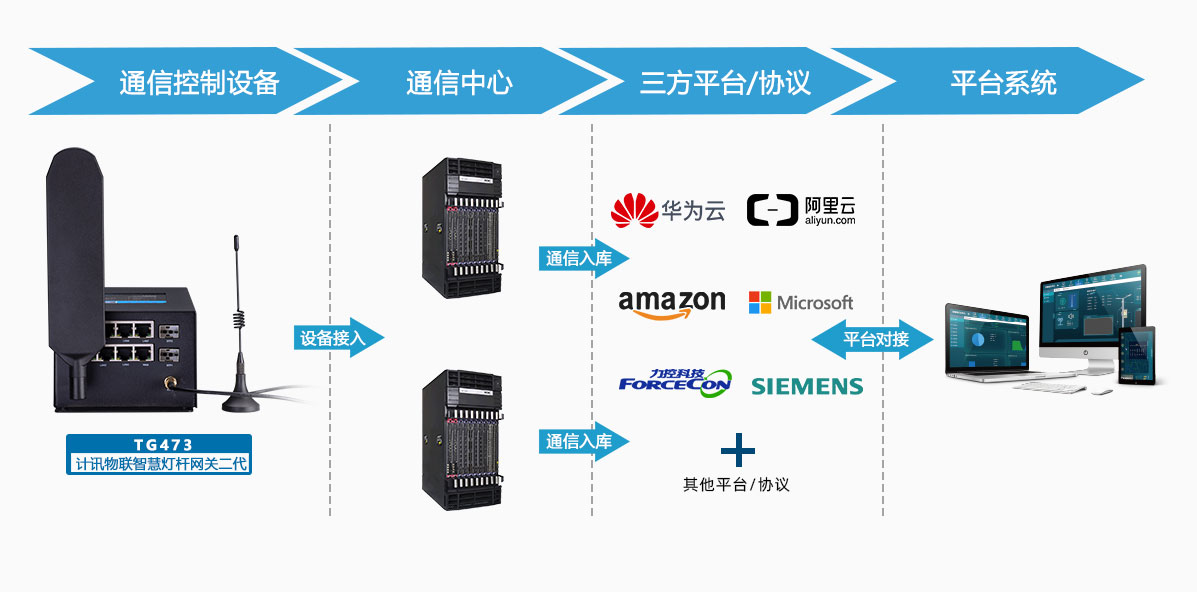

支持协议转换、协议兼容性强、可接入各种管理云平台!


支持 MQTT,与阿里云、百度云、华为云、亚马逊云等第三方云平台;支持国内主流组态软件:组态王、三维力控、易控等 ;可与企业研发建设的私有云平台匹配对接;支持主流工业通信协议,支持定制私有通信协议;下行支持透传、MODBUS RTU、ZHA; 上行支持 TCP/IP、MQTT、MODBUS TCP 等 ;内置国内外主流传感器、摄像头、LED 屏、仪器厂商通讯协议,方便用户快速调试使用。

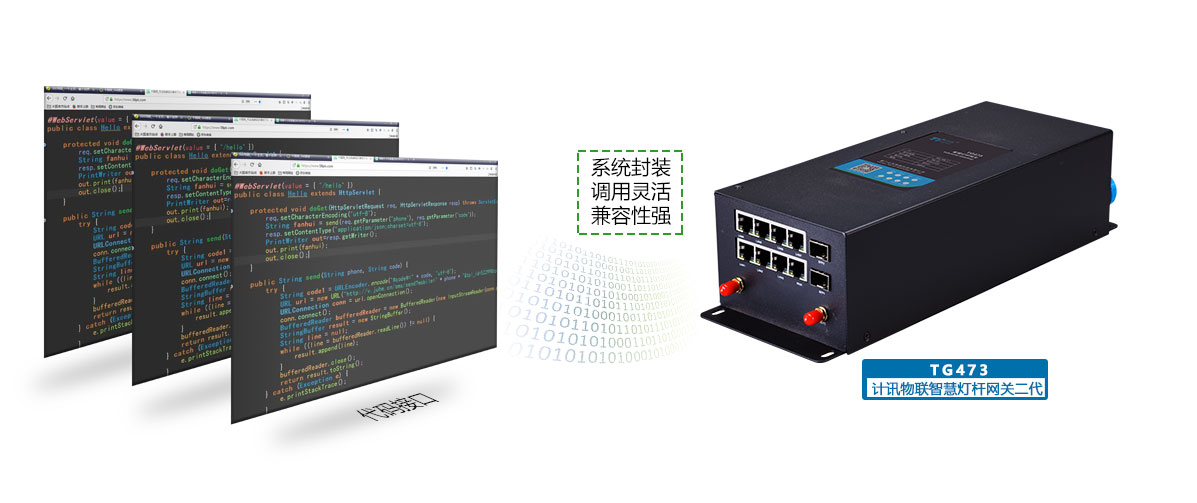

边缘计算、支持二次开发,接口预留功能强大。


具备快速的数据处理运算能力,能有效降低服务器负荷。支持多种环境开发,提供二次开发接口。

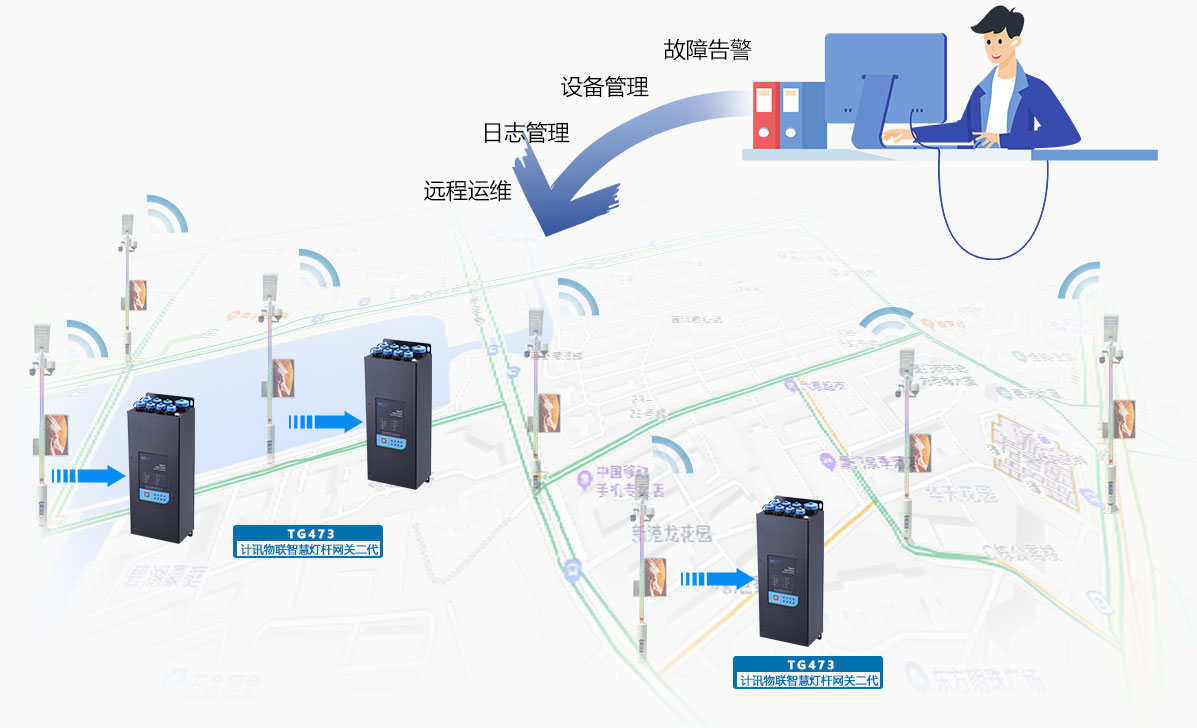

全面的远程管理功能。远程运维,一站式管理。


TG473二代灯杆网关具备远程日志管理、设备管理、故障告警、远程升级、远程维护、远程换机等设备自管理功能。赋能智能化管理,降低运维成本。

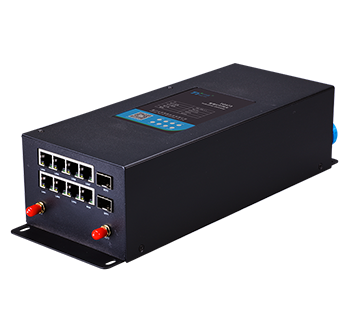

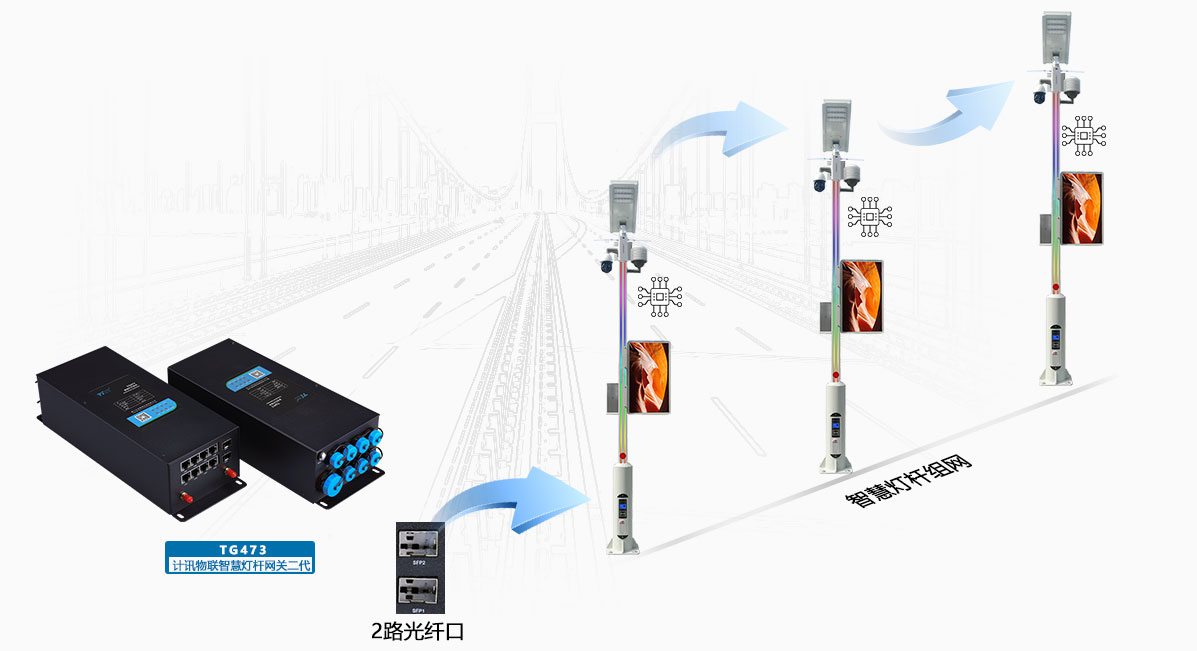

多种组网方式,适应各类组网端口需求


配有2路光纤接口,具备光纤二层组网功能,适合环型、链型组网应用。可通过增加或删减嵌入式交换通信模块来灵活配置网络端口数量,适应各类组网端口需求;

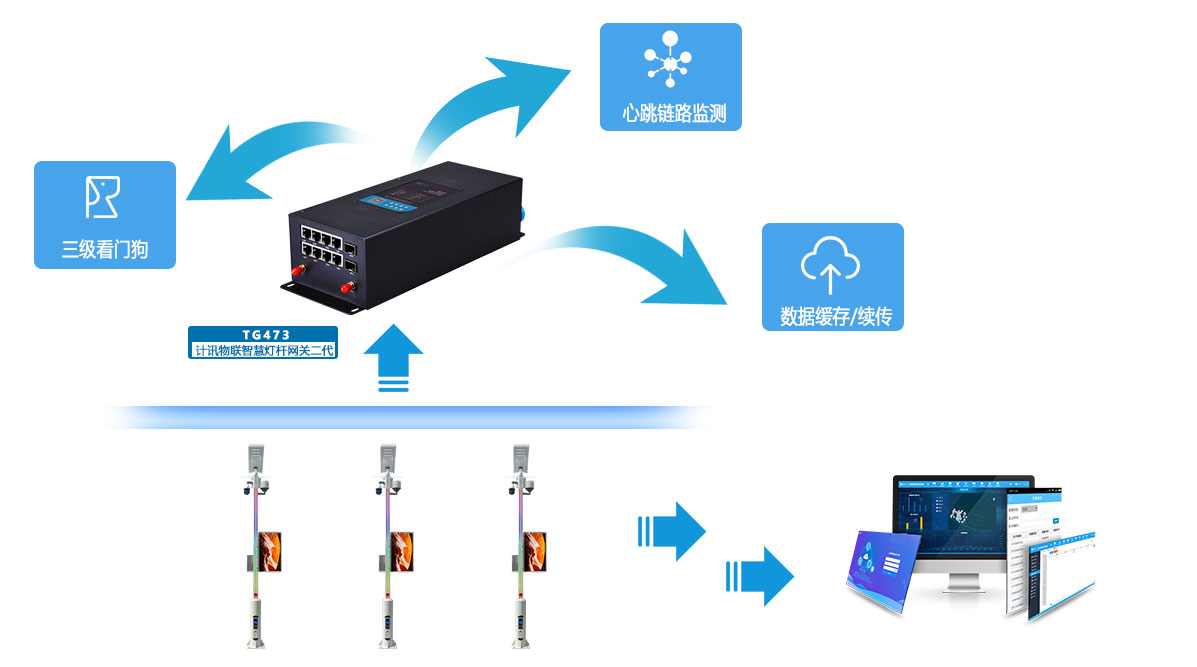

三大防护措施,为数据传输安全保驾护航!


具备数据本地缓存、断点续传措施,数据传输遇阻时,可本地暂存,完整续传。确保数据完整性。三重看门狗、心跳链路监测机制,确保数据传输过程的稳定性。数据包实时防护检测,确保数据传输过程的安全性。

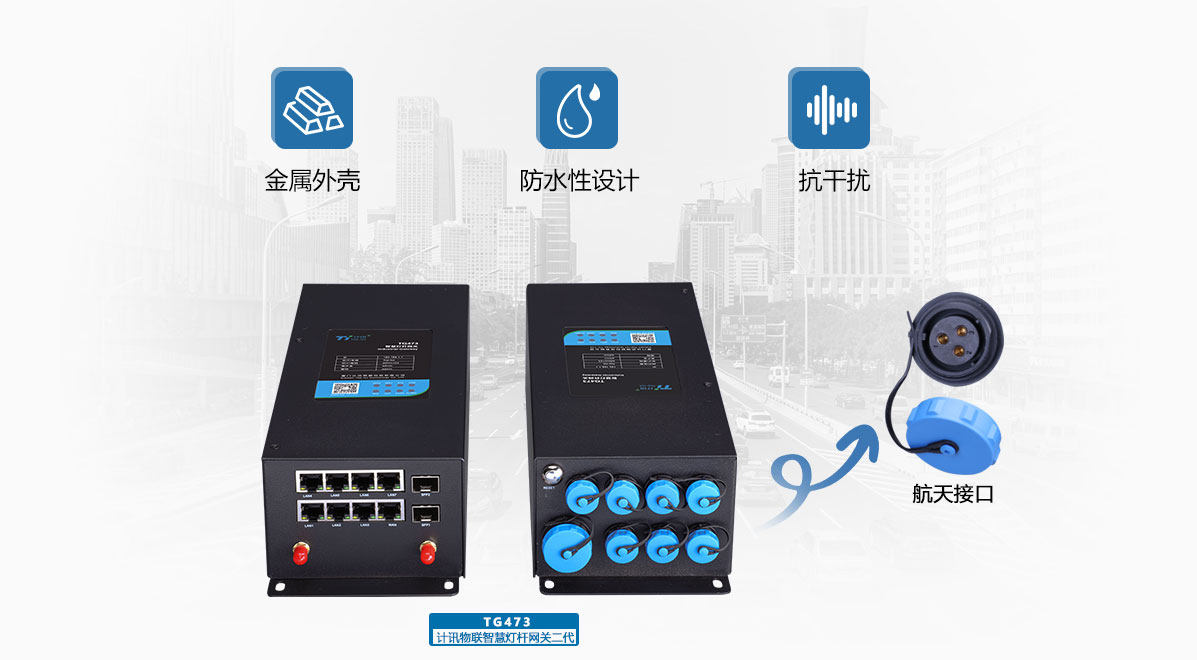

超强的环境耐受能力,为长时稳定工作提供基础保障!


特制金属外壳,航天接口设计。防水型设计耐高温潮湿环境,能有效抵抗磁干扰。在各种恶劣环境下都能长时稳定工作。

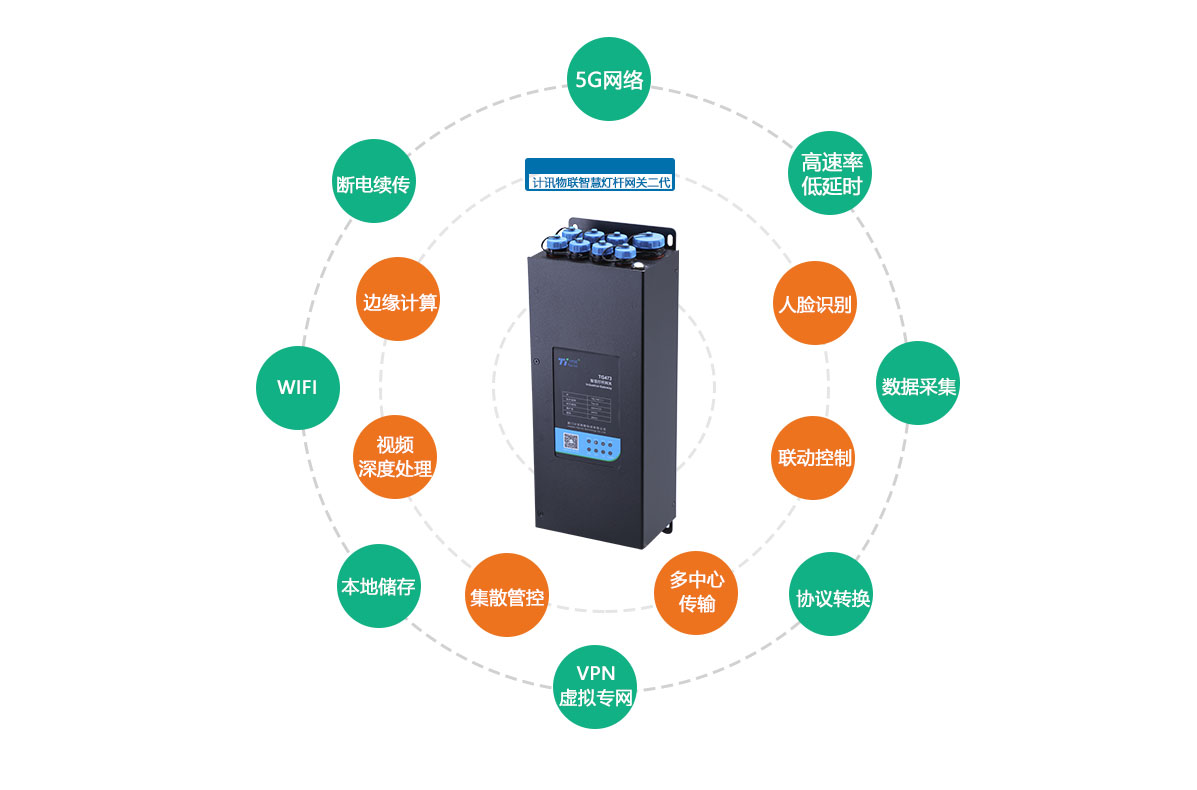

赋载功能一览表


TG473二代智慧灯杆网关具有支持5G网络,高速率、低延时的特点。集数据智能采集、通信协议转换、VPN虚拟专网、本地存储、WIFI覆盖、数据断点续传等功能,具有边缘计算、视频深度处理、人脸识别、联动控制、多中心传输、集散管控等功能,为组网应用提供全面选项。



设备远程接入管理更智能


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。远程设置网关:可远程设置网关所有参数,操作方式、步骤与本地配置方式一样。远程添加设备:添加传感器、控制器等物联网终端。远程设置网口设备:远程设置网关连接的网络设备,如:摄像头、音柱、显示屏等等。

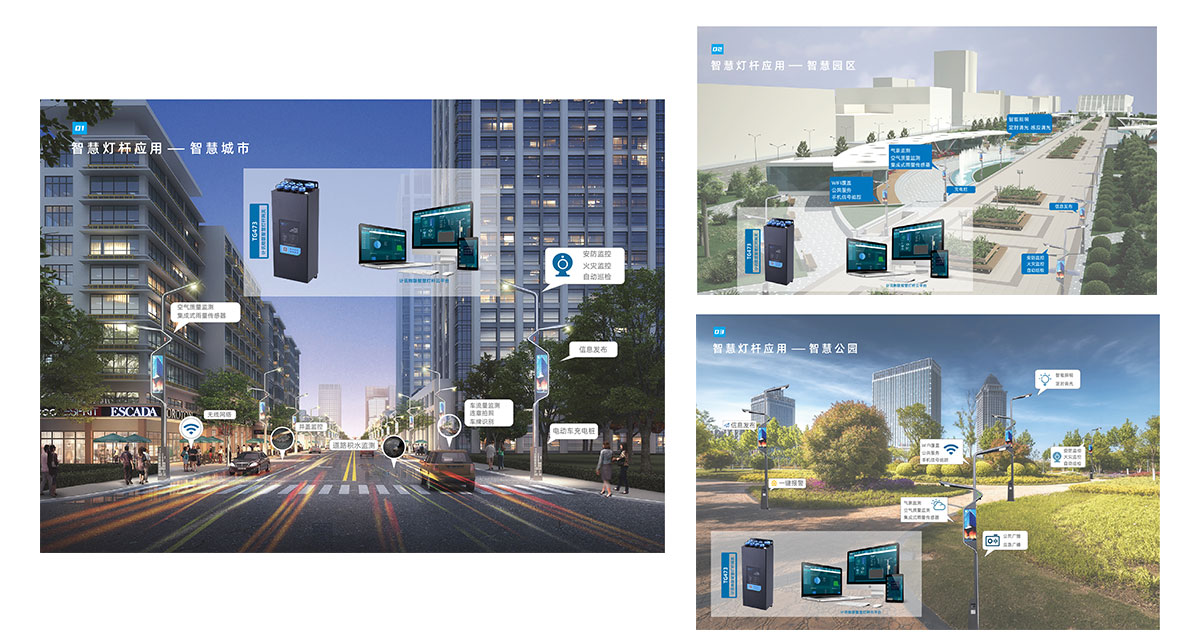

应用领域


广泛应用于智慧城市、市政、高速公路、特色小镇、景区、园区等场合的各类型的灯杆上。


技术参数

产品接口:

描述

说明

AC220V接口



负载能力

1路AC220V输入:

最大支持35A输入

3路AC220V输出:

最大支持10A输出,远程控制交流外设供电

功能说明

控制外设供电

RS485接口

接口说明

2路标准RS485接口,带光电隔离,内置15KV ESD保护

以太网接口

接口说明

1路RJ45WAN口,10/100/1000Mbps,用于外网链接;

7路RJ45LAN口,网络通信,10/100/1000Mbps,4路POE,支持POE+,单路POE功率可达25W,自适应MDI/MDIX,内置1.5KV电磁隔离保护

光纤口

2个SFP光口,因特网连接,10/100/1000Mbps,支持单模、多模光纤、支持环型、链型等网络拓扑结构

DC输出

接口说明

1×DC24V输出、1×DC12V输出,最大电流3A

其他:

指示灯

具有电源、系统、SFP、在线指示灯、信号强度、告警灯等

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护



产品特性:

描述

说明

环境条件

工作温度范围:-40~+80ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%±3%

无凝结

工作状态

功耗

待机功耗

270~285mA@12VDC

通信功耗

330~380mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护



网络参数

规格名称

规格说明

备注

网络制式

2 路 SFP 光口

10/100/1000M SFP 插槽,支持单模、多模光纤、支持环型、链型 等网络拓扑结构

1 路 WAN 口, 7 路 WAN 口

10/100M/1000M 自适应网口

4G

支持4G功能,4G为全网通模块

注:通讯功耗的大小受网络信号强度及模块网络制式的影响。

4G

传输速率

LTE-FDD:Max 100Mbps(DL) Max50Mbps(UL)

LTE-TDD:Max 61Mbps(DL) Max 18Mbps(UL)

SCDMA-TD:Max 4.2Mbps(DL) Max2.2Mbps(UL)

CDMA:Max 5.4Mbps(DL)Max14.7Mbps(UL)

GPRS:Max 85.6Kbps(DL)Max85.6Kbps(UL)

发射功率

FDD LTE:23dbm±2db

TDD LTE:23dbm±2db

TDSCDMA : 24dbm +1/-3db

GSM 900Mhz:33dbm±2dbm

GSM 1800Mhz:30dbm±2dbm

接收灵敏度

FDD B1: -97dBm(20M)

FDD B3: -96dBm(20M)

TDD B38: -94dBm(20M)

TDD B39: -94dBm(20M)

TDD B40: -94dBm(20M)

TDD B41: -93.5dBm(20M)

TDSCDMA B34: -110dbm

TDSCDMA B39: -110dbm

CDMA BC0: -108dbm

GSM 900: -110dBm

GSM 1800: -109dBm

WIFI

标准及频段

支持 IEEE802.11b/g/n 标准

理论带宽

UP TO 300Mbps

发射功率

20dbm

LoRA 主站网络参数



支持频段



CN470Mhz(中国)

EU868MHz (欧洲)

US915MHz (美洲)

AS923MHz (东南亚)

AU915MHz (澳洲)

RU868MHz (俄罗斯)

IN865MHz (印度)

KR923MHz(韩国)



物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

长×宽×高(mm) 300x110x76 (不包括天线和安装件)

重量

790g
