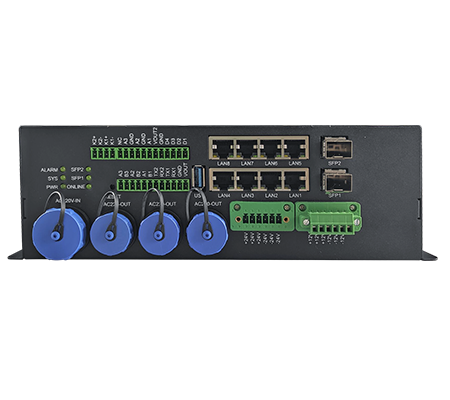

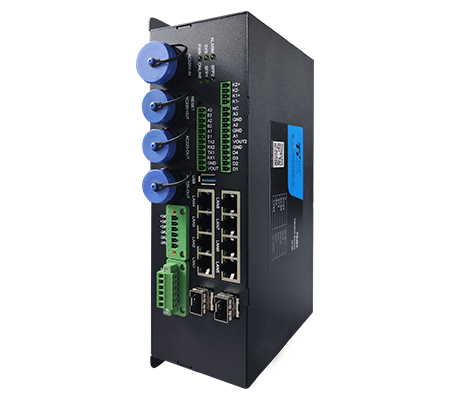

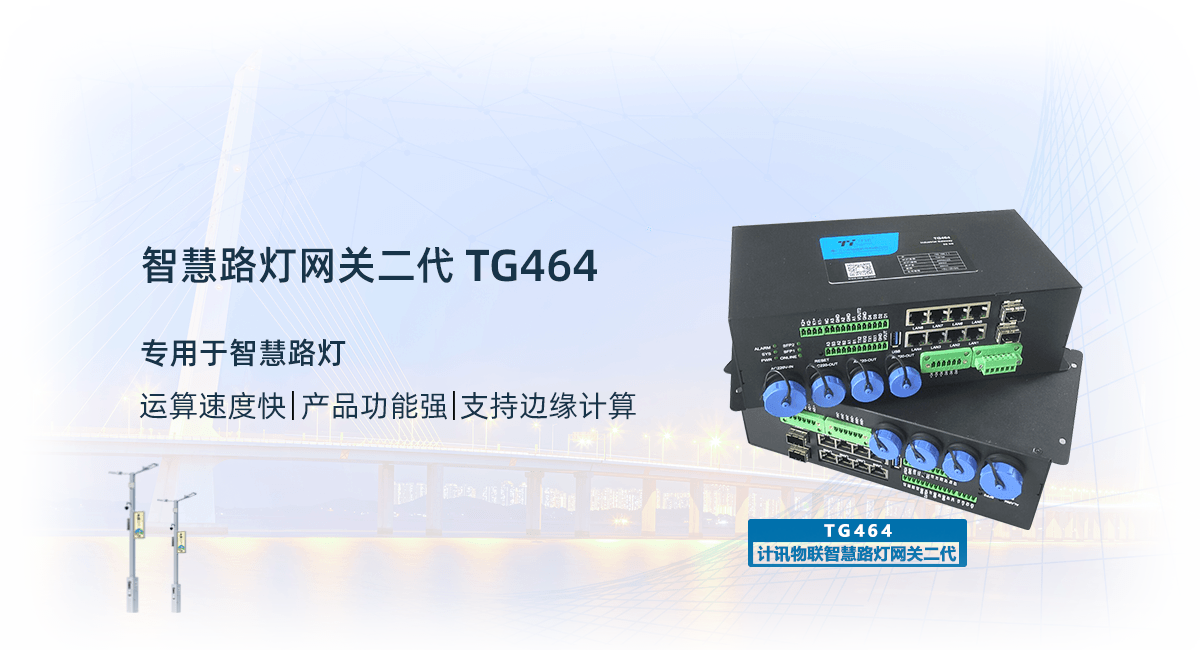

智慧灯杆网关旗舰版TG464
路灯网关灯杆网关POE供电单灯控制
TG464路灯专用网关是一款专用于智慧路灯的工业级无线通信网关,是智慧灯杆的核心设备。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控等功能。


专为智慧灯杆设计,接口丰富,更高兼容,边缘计算更快速


TG464智慧路灯网关二代是一款专用于智慧路灯的工业级无线通信网关,采用高速5G/4G无线通信模块,配置32位高性能处理器。前端采集信息传输更实时更高速。具有多功能性、稳定性和可扩展性、速度快、功能强、支持边缘计算的特点。它包括防浪涌系统, 电源转换系统,交流/直流电源控制和计量系统,数据采集系统,网络路由和交换系统,以及灯控系统等。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器及传感设备的电源远程监控及能耗监控。



升级版配置,功能更强大


更多接口,可以同时接入更多设备,智慧灯杆更智慧。更强的控制系统,可同时调控多个接入设备,进行远程定时、定点、定量进行控制,支持人脸识别、视频深度分析、支持路灯集中控制让灯杆更智能,接入设备控制更精准。

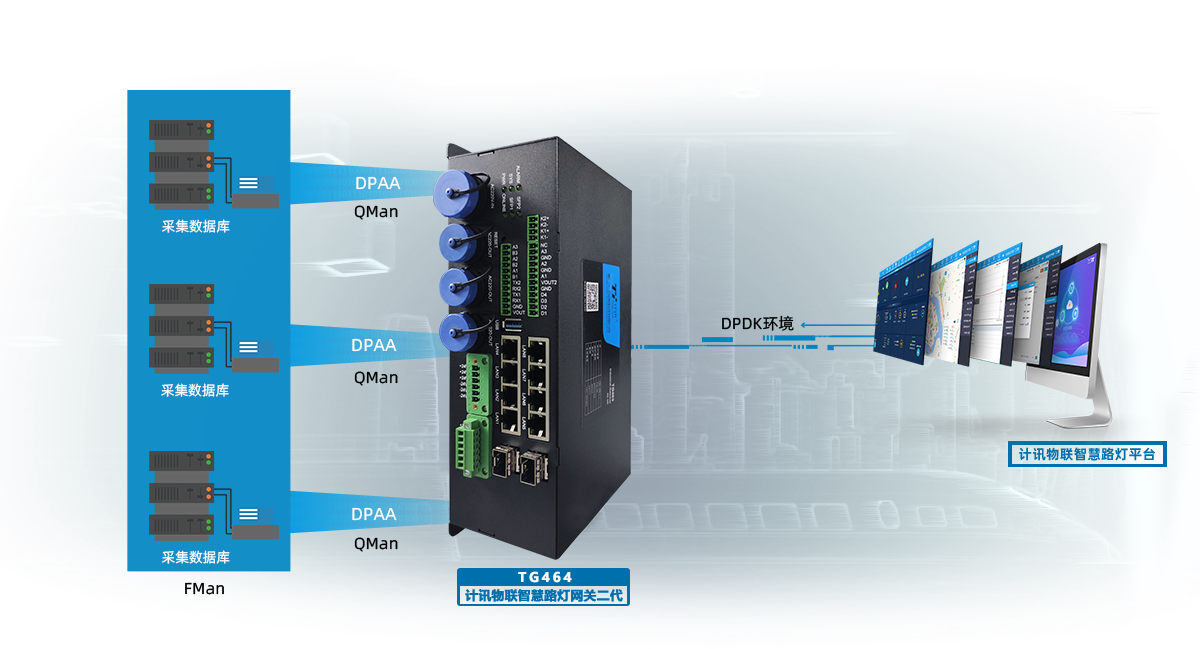

高速网络


TG464智慧路灯网关二代采用硬件数据路径加速架构(DPAA),支持数据包解析、分类和分发(FMan),调度、包排序和拥塞管理的队列管理(QMan),缓冲区分配和反分配的硬件缓冲区管理(BMan)。软件层支持完整的DPDK环境,同时支持OVS-DPDK,用于网络应用中数据包的高性能处理。



即插即用型集控网关

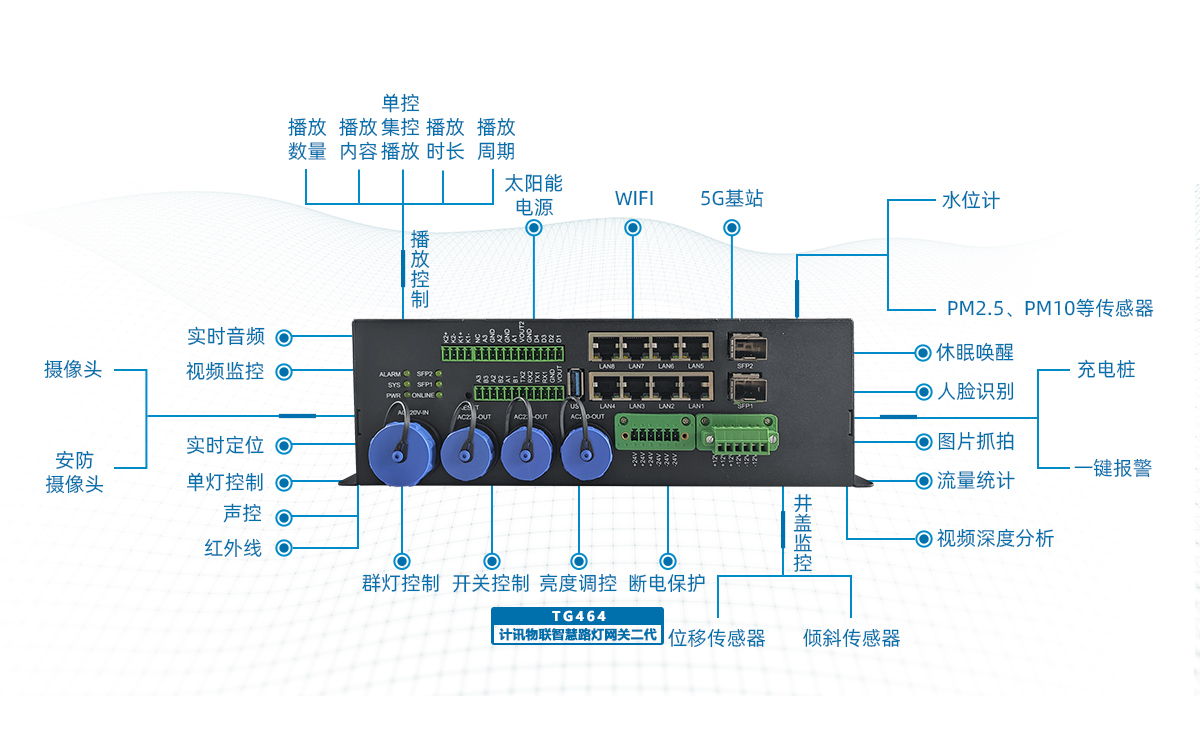

计讯物联TG464智慧路灯网关二代,无需驱动,即插即用。可快速集成公共广播、LED屏、视频监控、充电桩、环境传感、气象传感、5G基站等。让智慧灯杆集成更便捷。

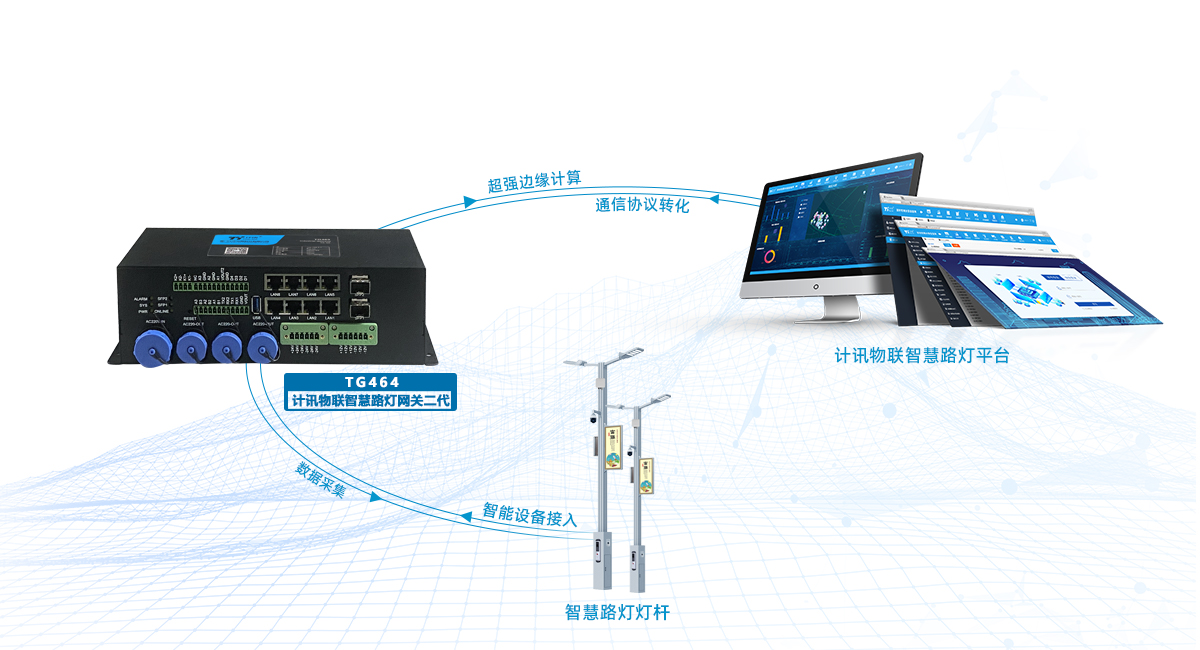

通信转换、边缘计算


具有更强大的智能设备接入能力、通信协议转换、超强的边缘计算能力,整合数据采集、处理、执行,实时分析,安全高效。



多种组网方式,适应各类组网端口需求


配有2路光纤接口,具备光纤二层组网功能,适合环型、链型组网应用。可通过增加或删减嵌入式交换通信模块来灵活配置网络端口数量,适应各类组网端口需求。

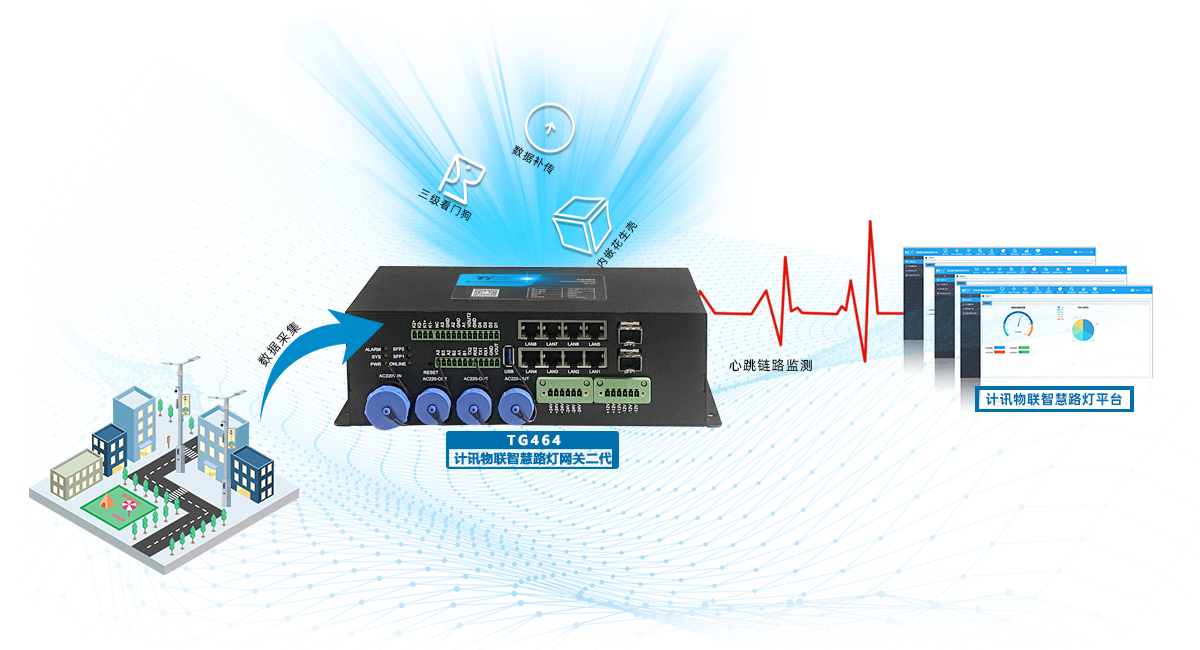

多重数据保护,保障数据完整可靠


支持断电、断网续传和数据自动补发,保证数据完整性;有线、无线网络互为备份,降低通信故障概率;三级看门狗机制、心跳链路监测保护,保障数据稳定完整传输。内嵌花生壳内网版客户端,支持内网穿透。

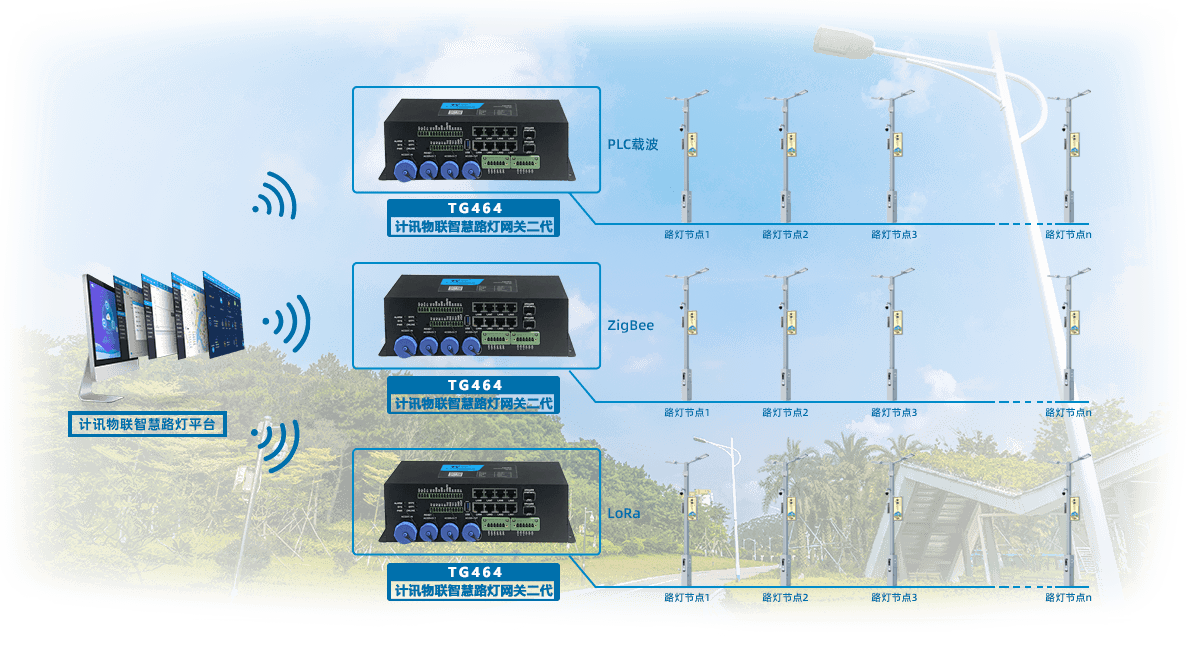

单控、集控,更灵活使用


可外接PLC载波ZigBee/LoRa等单灯集中器,实现非智慧杆路灯的单灯集中管理。



设备远程接入管理更智能


运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。远程设置网关:可远程设置网关所有参数,操作方式、步骤与本地配置方式一样。远程添加设备:添加传感器、控制器等物联网终端。远程设置网口设备:远程设置网关连接的网络设备,如:摄像头、音柱、显示屏等等。



专用设计,适应高温高潮环境

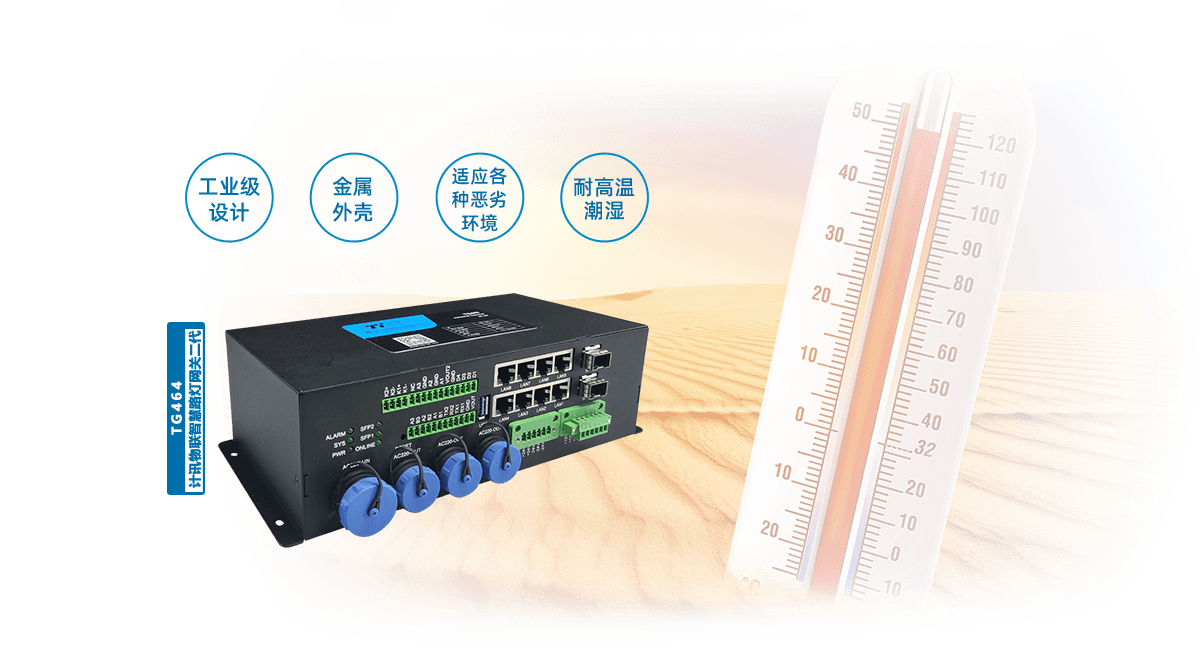

TG464智慧路灯网关二代采用工业设计,特制金属外壳,适应各种恶劣环境、高温潮湿环境,可持续有效联网,稳定无间断连续工作。



多种网络模式自由切换


支持5G/4G、WiFi、网口、光口等方式接入互联网,可多网同时在线;可同时支持多种无线扩展方式,LoRa、ZigBee、蓝牙等,支持LoRaWAN协议(支持频段:CN470Mhz(中国)、EU868MHz (欧洲)、US915MHz(美洲)、AS923MHz(东南亚)、AU915MHz(澳洲)、RU868MHz (俄罗斯)、IN865MHz (印度)、KR923MHz(韩国));支持ZigBee(支持频段,2.4GHz全球免费频段)。支持AP,STA,Repeater多种模式与系统云平台数据交互;增强WIFI功能,支持AP、STA、Repeater模式;可实现4/5G转WiFi、网口转WiFi;支持5G/4G/PPPoE/DHCP/静态地址等连接方式,有线无线互为备份,多网智能切换备份,多种工作模式选择。

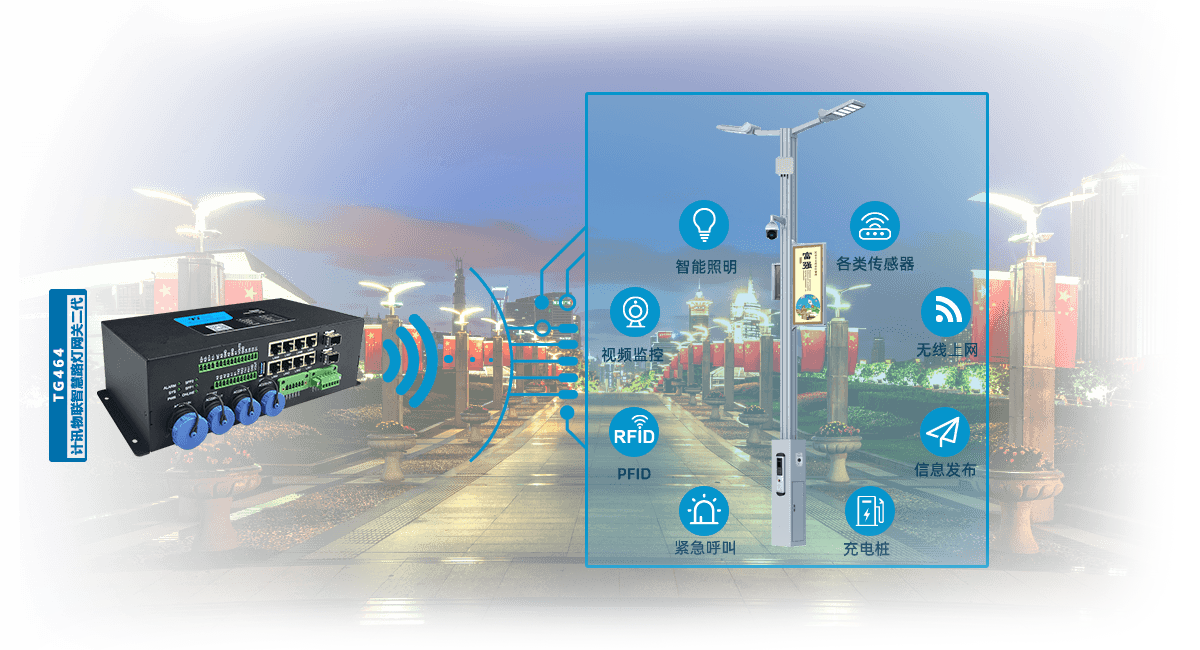

应用领域


它包括防浪涌系统, 电源转换系统,交流/直流电源控制和计量系统,数据采集系统,网络路由和交换系统,以及灯控系统等。可接入照明、安全监控、无线覆盖、广播、信息发布、环境气象监测、应急报警、市政设施监控、充电桩等信息采集传感器以及传感设备的电源远程监控及能耗监控。

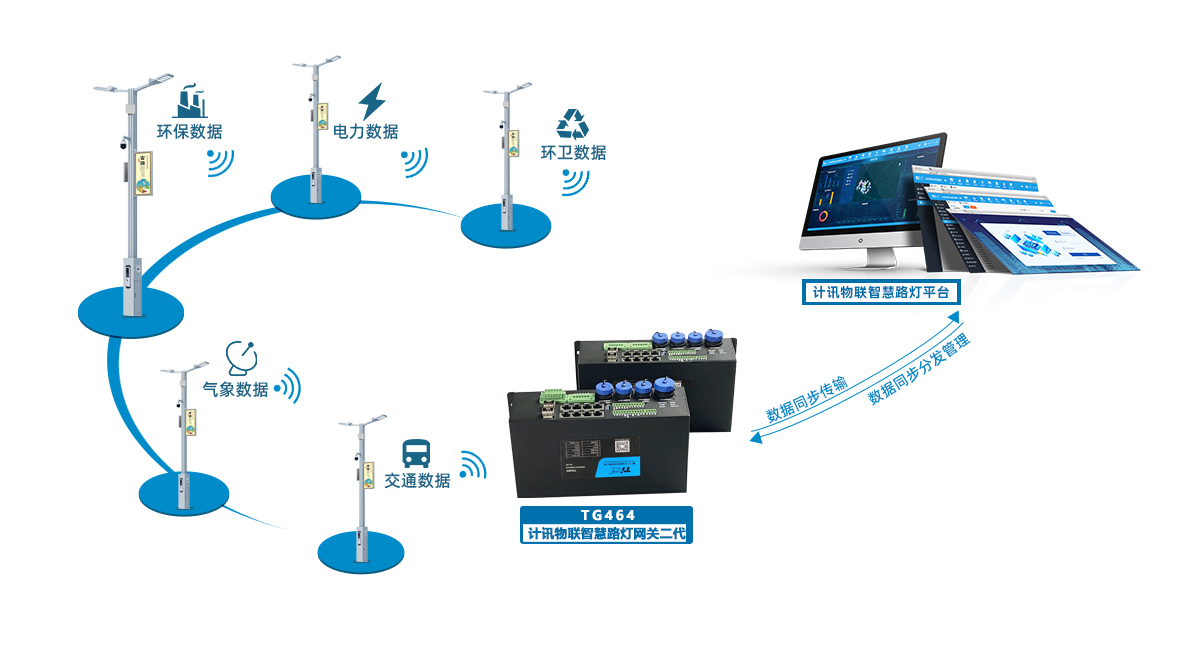

12中心同步传输,系统运维更高效


数据可同步传送至多达12个管理中心,环保、气象、路管、交通、安防、水利、基站运营、电力、消防、环卫等各部门管理中心。数据同步分发管理。远程调度实时高效。



支持二次开发,兼容各种协议,组网更灵活


采用Arm架构高端处理器;标准Linux系统支持用户二次开发;支持主动轮询MODBUS设备,帮助客户省却输入繁琐的SCADA Modbus指令 ,支持APN/VPDN数据安全传输;支持IPSec、L2TP、PPTP、OPENVPN等VPN类型;支持透明传输、TCP/IP、UDP、MQTT、MODBUS、TFTP、HTTP等多种网络协议。



全面的远程设置,日志管理功能

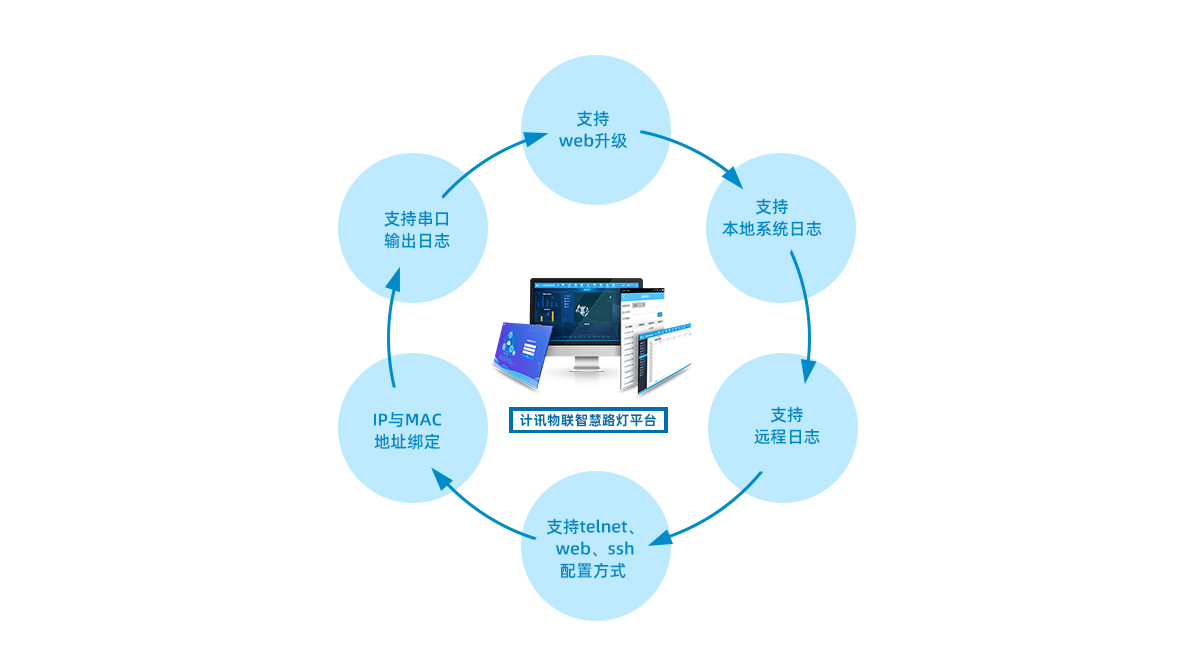

TG464智慧路灯网关二代支持DHCP server,DHCP客户端,IP与MAC地址绑定,DDNS,NAT,DMZ主机,QoS,流量统计;支持web升级、本地系统日志、远程日志、串口输出日志;支持telnet、web、ssh配置方式。

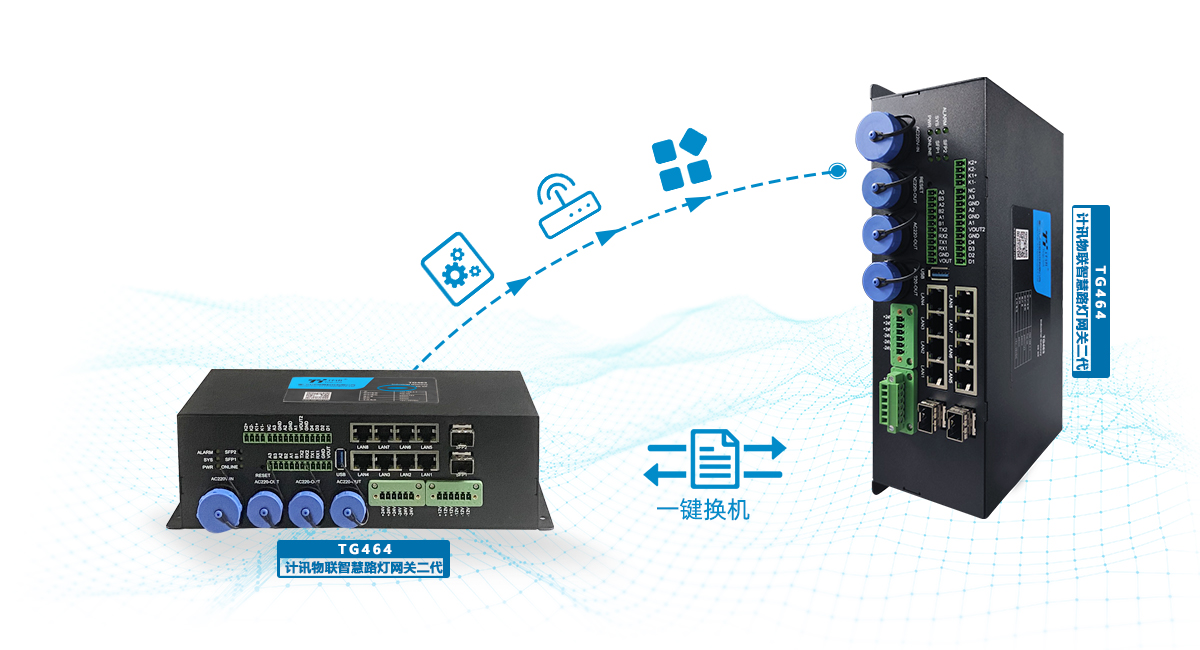

远程网关一键替换


现场网关更换后,新网关更换上,平台直接导入原网关所有的配置、设备、策略、应用等,免去重复工作。

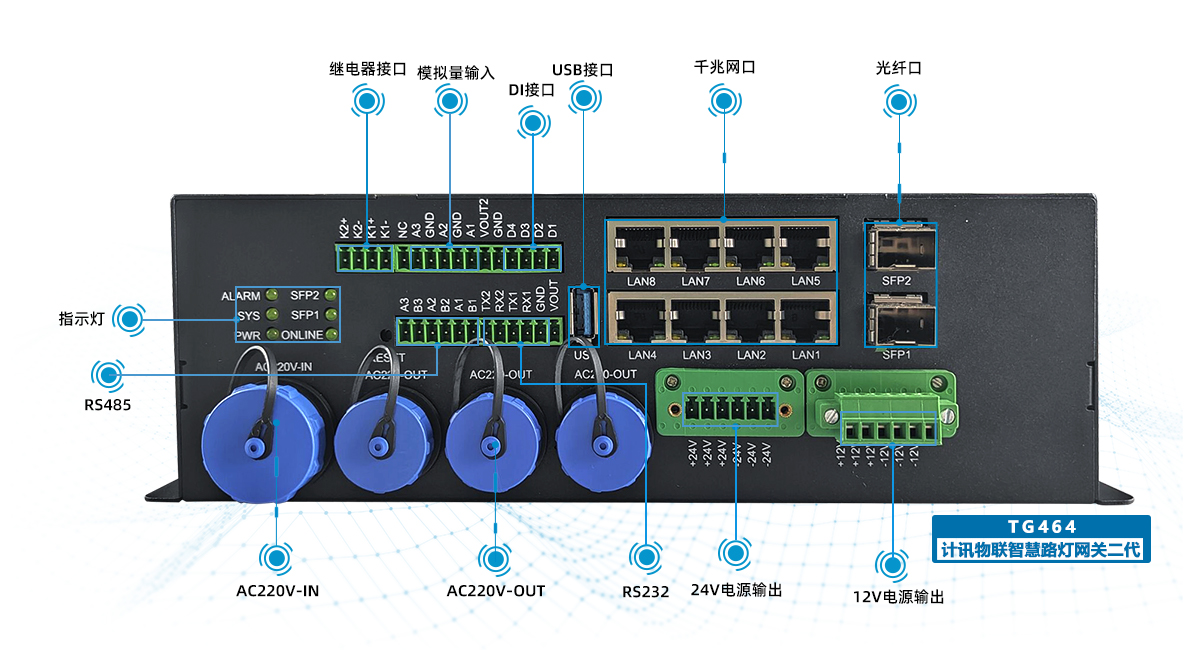

技术参数

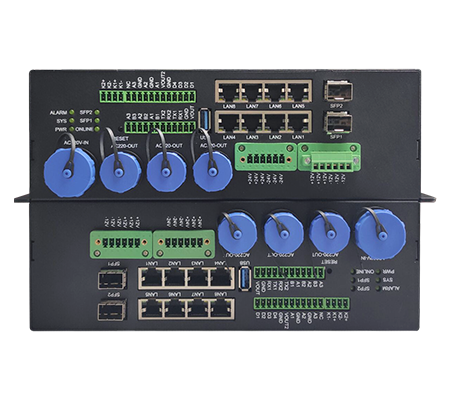

产品接口:

描述

说明

继电器接口



负载能力

5路继电器输出接口

最大切换电压:30VDC/250VAC,最大切换电流:5A;

其中3路AC220V输出,提供220V输出供电给相应设备;远程控制开关、电压电流 ;

1路DC12V接口,提供12V输出给相应设备;远程控制开关、电流检测 ;

1路DC24V接口,提供24V输出给相应设备;远程控制开关、电流检测;

功能说明

控制外设供电

RS232接口

接口说明

2路标准RS232接口,内置8KV ESD保护

RS485接口

接口说明

3路标准RS485接口,内置15KV ESD保护

以太网接口

接口说明

1路RJ45WAN口,10/100/1000Mbps,用于外网链接;

7路RJ45LAN口,网络通信,10/100/1000Mbps,4路POE,支持POE+,单路POE功率可达30W,自适应MDI/MDIX,内置1.5KV电磁隔离保护

光纤口

2个SFP光口,因特网连接,10/100/1000Mbps,支持单模、多模光纤、支持环型、链型等网络拓扑结构

ADC输入

接口说明

3路ADC输入,支持4~20m A输入或0~5V

DI输入

接口说明

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

其他:

指示灯

具有电源、系统、wifi、通信及在线指示灯、信号强度、告警灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性:

描述

说明

环境条件

工作温度范围:-40~+80ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%±3%

无凝结

工作状态

功耗

待机功耗

220~265mA@12VDC

通信功耗

280~330mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

防水等级

IP65

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

网络参数

规格名称

规格说明

备注

网络制式

2 路 SFP 光口

10/100/1000M SFP 插槽,支持单模、多模光纤、支持环型、链型 等网络拓扑结构

1 路 WAN 口, 7 路 WAN 口

10/100M/1000M 自适应网口

4G

支持4G功能,4G为全网通模块

注:通讯功耗的大小受网络信号强度及模块网络制式的影响。

4G

传输速率

LTE-FDD:Max 100Mbps(DL) Max50Mbps(UL)

LTE-TDD:Max 61Mbps(DL) Max 18Mbps(UL)

SCDMA-TD:Max 4.2Mbps(DL) Max2.2Mbps(UL)

CDMA:Max 5.4Mbps(DL)Max14.7Mbps(UL)

GPRS:Max 85.6Kbps(DL)Max85.6Kbps(UL)

发射功率

FDD LTE:23dbm±2db

TDD LTE:23dbm±2db

TDSCDMA : 24dbm +1/-3db

GSM 900Mhz:33dbm±2dbm

GSM 1800Mhz:30dbm±2dbm

接收灵敏度

FDD B1: -97dBm(20M)

FDD B3: -96dBm(20M)

TDD B38: -94dBm(20M)

TDD B39: -94dBm(20M)

TDD B40: -94dBm(20M)

TDD B41: -93.5dBm(20M)

TDSCDMA B34: -110dbm

TDSCDMA B39: -110dbm

CDMA BC0: -108dbm

GSM 900: -110dBm

GSM 1800: -109dBm

WIFI

标准及频段

支持 IEEE802.11b/g/n 标准

理论带宽

UP TO 300Mbps

发射功率

20dbm

LoRA 主站网络参数



支持频段



CN470Mhz(中国)

EU868MHz (欧洲)

US915MHz (美洲)

AS923MHz (东南亚)

AU915MHz (澳洲)

RU868MHz (俄罗斯)

IN865MHz (印度)

KR923MHz(韩国)

物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

长×宽×高(mm) 383x126x77 (不包括天线和安装件)

重量

790g

样机申请
计讯工程师20分钟内响应,确认后1个工作日内发出样机
