导轨工业路由器TG451

导轨工业路由器双卡双待工业路由器PLC远程控制远程管理

TG451是一款导轨工业路由器，采用高性能工业级32位通信处理器，软件多级检测，硬件多重保护机制保证设备稳定性。可为PLC、变频器、机器人等工业现场提供远程维护的通道，实现远程管理。

产品介绍技术参数选型指南典型应用产品尺寸样机申请

TG451是一款导轨工业路由器，采用高性能的工业级32位通信处理器，软件多级检测，硬件多重保护机制保证设备稳定性。可为PLC、变频器、机器人等工业现场提供远程维护的通道，实现设备远程管理。满足传感器、多路网络接入和串口DTU功能。

工业品质，恶劣环境运行稳定

工业级金属外壳、高EMC电磁兼容、耐高低温(-35℃至75℃)，宽压(5V-35V)；超强的防潮、防雷、防电磁干扰能力，保障设备在恶劣环境下稳定运行。以太网口1.5KV 隔离变压保护, 串口15KV ESD 保护，导轨式安装使用便利。

接口丰富，标准易用

支持2路DI数字量输入接口、2路继电器控制接口、1路RS232和1路RS485接口同时工作、5路以太网接口同时接入、各类智能设备的接入。

兼容全网，链路智能切换备份

支持三大运营商4G/3G网络并兼容EDGE、CDMA 1X及GPRS网络；单模双卡，主链路网络异常可自动切换至备份链路，保证双卡链路备份；双模双卡，双卡网络带宽叠加，传输带宽提升两倍，上传与下载提速；有线无线双备份，优先自动采用宽带与平台连接，宽带异常将自动切换为4G无线链路；极速入网，热点全覆盖；大容量存储，支持USB接口对数据进行备份收集。

多种VPN协议，保障数据无损传输

支持IEC101、IEC104电力规约以及DL/T645国标电度表规约，支持1.4/1.81GHz电力专网，支持国网加密,适用于各电力系统。支持国密硬件加密，国密软加密，支持SM1\SM2\SM3\SM4\SM9系列加密算法，实现数据的加密传输。支持IPsec /L2TP/PPTP/OpenVPN/GRE/l2tp over Ipsec等VPN协议；支持运营商VPN专网接入并指定IP；多层加密传输保障数据的安全性、准确性，数据传输达金融级标准。

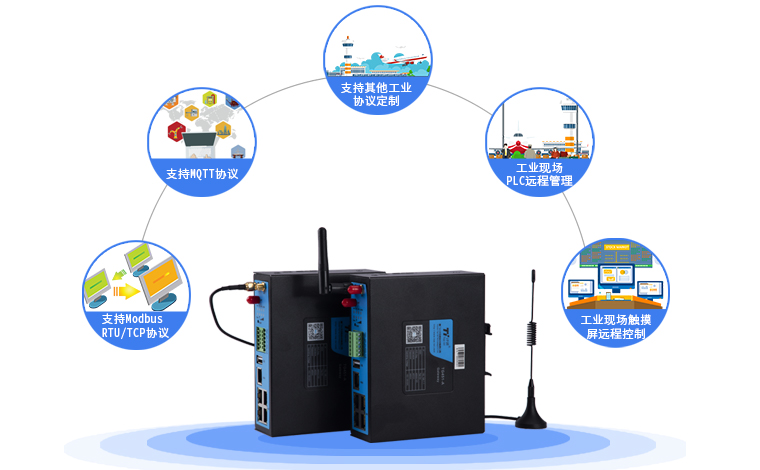

工业现场设备远程控制

支持Modbus RTU/TCP协议；支持MQTT协议；支持其他工业协议定制；工业现场PLC远程管理；工业现场触摸屏远程控制。

远程管理，效率提升

设备远程监测、配置、升级，实现对现场设备进行编程、诊断、调试，提高服务响应速度；故障告警，提升偏远地区设备在线率；智能网关与计讯云端管理系统配合使用，极大提升管理效率。

分享到

技术参数

产品接口

描述		说明
电源接口：
标准电源		DC 12V/1.5A
供电范围		DC 5~35V
内置电源反相保护和过压保护。
USB接口
接口标准		USB2.0
功能说明		可以接U盘存数据或者可以用于升级(支持32GB)
继电器接口(预留)
负载能力		2路继电器输出接口最大切换电压：30VDC/220VAC 最大切换电流：5A
功能说明		控制外设供电
DI接口
输入范围		2路开关量输入接口（光隔离）逻辑0：湿节点0-3VDC，或干节点导通逻辑1：湿节点5-30VDC，或干节点断开
功能说明		用于检测外设状态
RS232接口
功能说明		标准RS232接口，内置8KV ESD保护
RS485接口
功能说明		标准RS485接口，内置15KV ESD保护
以太网接口
接口说明		1个WAN口，4个10/100M以太网口（RJ45插座），自适应MDI/MDIX，内置1.5KV电磁隔离保护
其他：
指示灯		具有电源、通信及在线指示灯
天线接口		标准SMA阴头天线接口，特性阻抗50欧
SIM/UIM卡接口		标准的抽屉式用户卡接口，支持1.8V/3V SIM/UIM卡，内置15KV ESD保护
无线WiFi
标准及频段	支持IEEE802.11b/g/n标准。
理论带宽	IEEE802.11b/g：最高速率达54Mbps EEE802.11n：最高速率达300Mbps
安全加密	支持WEP、WPA、WPA2等多种加密方式
发射功率	21.5dBm（11g），26dBm（11b）
接收灵敏度	<-72dBm@54Mpbs

产品特性

描述			说明
环境条件
工作温度范围：-35~+75ºC			存储温度范围：-40～+80ºC
相对湿度范围：93%±3%			无凝结
工作状态			功耗
待机功耗			190～240mA@12VDC
通信功耗			280～330mA@12VDC
抗干扰能力：
抗干扰类型	级别	电压/电流波形			值
工频磁场	3	连续正弦波			30A/m
阻尼振荡磁场	3	连续正弦波			30A/m
脉冲磁场	3	脉冲			100A/m
辐射电磁场	3	80MHz~1000MHz连续波			10V/m
3级，适合安装于典型工业环境中的设备：工厂，电厂或处于特别居民区内的设备。
防护等级：
防护等级IP30，外壳和系统安全隔离				特别适合工控现场应用
可靠性：
平均无故障工作时间(MTBF)不低于100000h
EMC各项等级指标达3级
采用NTP技术，内置RTC
SIM/UIM卡接口内置15KV ESD保护

物理特性

项目	内容
外壳	金属外壳，保护等级IP30。外壳和系统安全隔离，特别适合工控现场应用
外形尺寸	14511445mm (不包括天线和安装件)
重量	790g

选型指南

产品选型

产品类型	标配	选配
TG451-C CDMAS Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-W WCDM Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-T TD-SCDMA Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-E EVDO Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-LT LTE/TD-SCDMA Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-LF LTE/WCDMA Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN
TG451-A 全网通 Gateway	4LAN、1WLAN、1USB、1RS232、1RS485、2DI、14G天线、1WIFI天线	GPS/北斗、单模双卡、双模双卡、双WIFI天线、双4G天线、继电器、双RS485、CAN

典型应用

工业现场PLC、变频器、机器人等设备远程维护；工程机械远程维护和管理；车间设备与工艺系统的远程维护和管理；小区二次供水水泵远程监测及控制；油气田和油井等现场的监测和控制；蒸汽管道和供暖管道的远程监测；智能楼宇、智慧工厂及其他工业4.0领域等应用。

产品尺寸
