基于物联网网关的悬索吊桥远程实时监测系统
时间:2020-07-23本站原创

  桥梁作为架设在江河湖海上的一项重要工程,具有使车辆行人跨越障碍物,保障车辆行人顺利通行的作用。

  桥梁桥梁一般由上部构造、下部结构、支座和附属构造物组成,上部结构,是跨越障碍的主要结构;下部结构包括桥台、桥墩和基础;支座为桥跨结构与桥墩或桥台的支承处所设置的传力装置;附属构造物则指桥头搭板、锥形护坡、护岸、导流工程等。

\

  由于近几年我国重型汽车数量等带来的交通压力越来越大,同时恶劣天气带来的腐蚀性也越来越高,对于有一定使用年代的桥梁和基建结构产生了不小的负面影响。所以,桥梁的健康检测、结构安全评估以及损耗监测等显得尤为重要。

  悬索桥/吊桥远程监测系统主要针对桥梁的GPS位移、应变实时、长期形变、超限超载等监测系统,通过这些系统的作用,实时获取桥梁在各种情况下的受力、工作状态、抗风和抗震以及绳索的张力、桥面裂痕、承压力、位移、倾斜度等结构参数,实现对桥梁的安全监测。

  系统组成

  计讯桥梁实时在线监测系统针对桥梁的上部结构、下部结构、附属设施等部分通过联合物联网、无线通讯、大数据等技术,有效做到实时获取桥梁的应变、裂缝、位移、挠度、倾角、温湿度、风力、沉降、河水酸碱度、车辆荷载(即车型、车速、车重、轴重、车长)、独柱墩匝道倾覆及滑移(即应变、位移、倾角)、沉降及桥面线形(即挠度、GPS)等关键参数进行监测。有效掌握桥梁的实时受力、运行情况,保障桥梁的正常稳定运行。

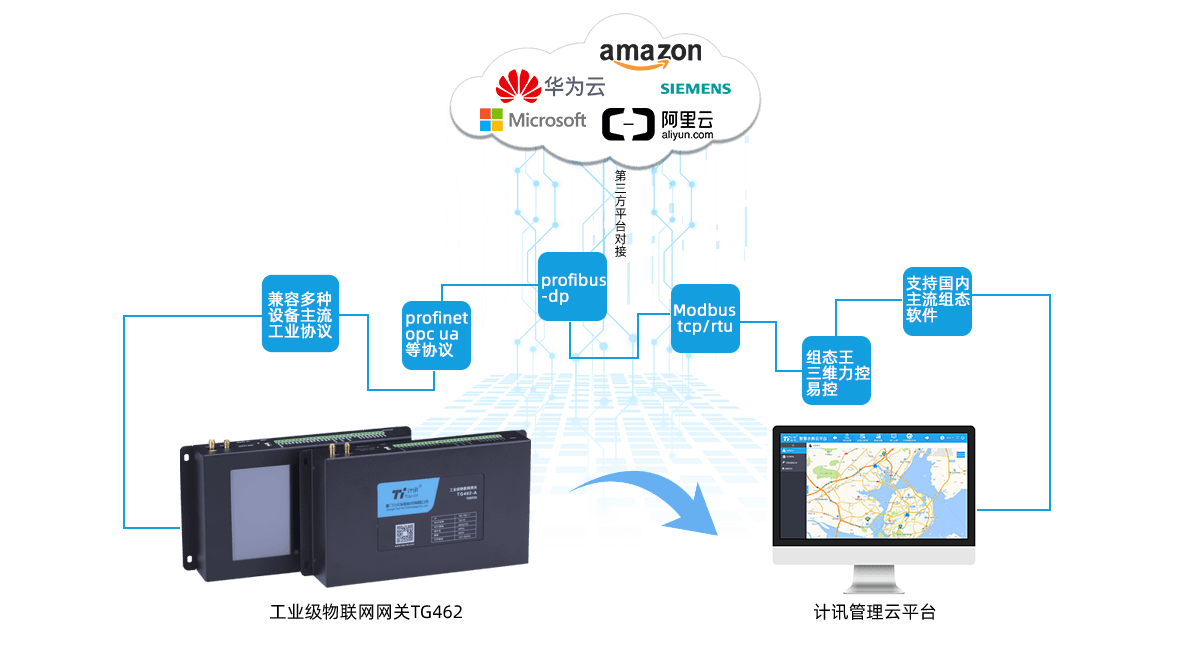

千兆网关

  该系统由三部分组成,分别是:

  前端检测设备:前端检测设备可以检测桥梁裂缝、压力、位移、倾角、风力等数据,同时通过布设的压力传感器,可以检测车辆的载重和类型,通过摄像头采集车辆数据。桥墩处增设酸碱度检测仪、温湿度检测仪等传感器,实时观测外部环境对桥梁的影响。

\

  数据传输设备:数据传输设备可以采用计讯边缘计算网关TG452、工业物联网网关TG462、工业千兆网关TG463,负责对前端传感器数据进行采集,通过5G/4G、NB-IoT无线网络对数据进行传输,让后端可以准确获得相关数据。

  后端管理中心:管理中心负责对桥梁日常数据进行实时的展观测,数据通过计讯管理云平台,进行展示一旦出现异常,平台会自动启动报警程序,同时人工也可以对数据进行再次检测,通过对之前的大数据进行对比,确定异常,方便处理。

桥梁监测拓扑图

  系统特点

  1、可根据桥梁的上部结构、下部结构、附属设施的不同侧重点进行监测,方便对数据进行观察;

  2、可对不同类型车辆的载重、车型进行检测,异常车辆通过摄像头抓拍数据、实时跟踪,方便及时处理;

  3、桥梁数据分段展示,异常区域准确确定,不在为盲目寻找异常点而苦恼;

  4、重要部分可增设人工巡检,工作人员可对数据进行检查、计量,通过计讯管理云平台实时传输巡检数据,有助于技术人员及时处理突发事件、及时修复桥梁、确保桥梁运营安全;

物联网网关

  5、该系统不仅可以监测桥梁数据,还可监测桥梁周围环境数据,多方位保护桥梁安全,可监测,如:风向风力、降雨量、PM2.5、桥下水位、酸碱度等多方位数据,有效保障桥梁正常运行。

  平台特点

  1、桥梁流量监控系统

  计讯桥梁管理云平台可监控桥梁的实时车流量以及车辆的载重、车速等数据,超出设计承载量可对桥梁车流量进行管控,避免桥梁长时间超负荷运行。

\

  2、视频分析系统

  可通过前端摄像头采集的数据进行展示,通过实时的监控观察桥梁车辆运行情况,同时计讯物联网网关具有视频分析功能,自动分析异常车辆数据,及时上报。

  3、桥梁数据展示系统

  计讯桥梁管理云平台可实时展示桥梁数据,特别是位移、倾角、压力、是否存在裂缝等数据进行实时展示,一旦出现新异常,立即启动报警程序,通知相关人员进行处理。

\

  4、环境监测系统

  可对桥梁附近天气进行监测,台风、暴雨天气及时进行提醒,同时将数据发布至网络上,方便需要进入大桥的车辆驾驶员进行判断,对行驶路线进行改道或取消。

  5、数据存储系统

  计讯管理云平台不仅支持数据的在线展示,还支持历史数据展示,将实时数据存入数据库系统,方便在今后对历史数据进行展示,自动出具检测数据、维修计划、维修报告,对桥梁进行保养。

\

  6、桥梁档案管理系统

  桥梁档案管理系统可对桥梁的结构状况、基础沉降、车辆监测抓拍等各种监测数据将实时存档至服务器,从而实现“一桥一档”电子化户籍式管理。

  7、APP远程管理系统

  技术人员到现场对桥梁外观进行检查后,并通过手机APP并将检查结果上传。各级管理人员或技术人员可以通过任何一台电脑的浏览器或手机APP进行登录访问各坐桥梁的健康状况,有助于技术人员及时处理突发事件、及时修复病害桥梁、确保桥梁运营安全。

\
