TS910系列环保数采仪是一款遵循国家环保行业标准设计的专用数据采集网关。采用高性能的工业级高端处理器,软件多级检测和硬件多重保护机制来提高设备稳定性。




采用Arm架构高端处理器;标准Linux系统支持用户二次开发,使用更安全应用更灵活

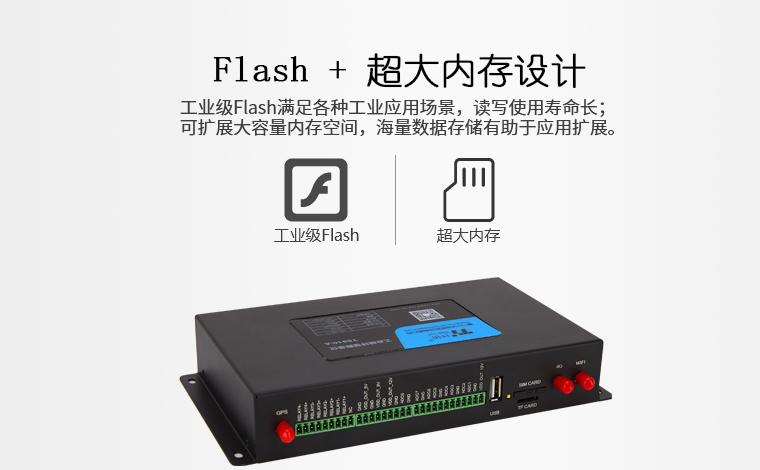

Flash + 超大内存设计,最大可扩展至1GB



工业级Flash满足各种工业应用场景,读写使用寿命长;可扩展大容量内存空间,海量数据存储有助于应用扩展。





接口丰富,标准易用




支持3个RS232接口、3个RS485接口、1个I2C接口、1个TTL电平串口、4路开关量输入接口、8路模拟量输入接口(12位AD、支持4-20mA电流或0-5V电压信号)、4路继电器输出、5路电源输出(外设供电)等可兼容采集多种工业传感器采集需求;支持WAN/LAN、ADSL、GPRS、4G、WIFI等满足不同环境下对远程通信的需求。



数据断电补传,保障数据完整可靠




可保存较长历史数据,网络断线断电恢复后数据能及时补传。



多种通信方式,传输更便捷




4G网络、局域网、WIFI(可选)等多种通信方式,可选NB-IOT通信方式,支持有线和无线互为备份,支持多中心通信,可同时与多个后台服务器进行通信。



采集端口丰富,可实现路由器功能




丰富的采集控制端口满足各种传感器的采集和控制,支持工业路由器功能,实现2路局域网接入和环保视频数据的采集和上传。



业级元器件选型,选配高清触摸屏




采用Freescale高端处理器和工业级元器件选型,保障设备的稳定性和可靠性;选配7英寸高清触摸屏,实时了解数据,方便参数设置。



支持多种通信协议,应用高效便捷




支持(HJ/T212)通信协议,支持定制第三方的上位机通信协议;内置国内外主流仪器厂商通讯协议,方便用户快速调试使用,也可定制新增仪表协议。



设备远程管理、升级、诊断、维护等,节省人力物力




运行Linux 智能操作系统;远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。


> 技术参数

>

网络类型

TS910-A

TDD/FDD 数据采集仪

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

接口类型

项目

内容

以太网接口

1个WAN口,1个10/100M以太网口(RJ45插座);

或配置成2LAN,自适应MDI/MDIX,内置1.5KV电磁隔离保护

TF

可接TF存数据

USB

标准USB,可接U盘存数据





串口

3个RS232和3个RS485接口,内置15KV ESD保护,串口参数如下:

数据位:5、6、7、8位

停止位:1、1.5、2位

校验:无校验、偶校验、奇校验、SPACE及MARK校验

串口速率:110~230400bps

LCD屏

800*480 TFT显示屏(可选)

应用接口

1I2C接口,外接温湿度传感器

1TTL电平串口,外接TTL电平设备

8路模拟量输入接口(12位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC

逻辑1:湿节点5-30VDC

4路继电器输出接口

最大切换电压:30VDC

最大切换电流:4A

最大切换功率:120W

5路受控输出电源(3路输出电压值与设备供电电压相同,默认12V;1路输出9V,单路额定输出电流1A;1路输出5V,单路额定输出电流1A;内置过流保护)

指示灯

具有PWR SYS ONLINE WIFI GPS 信号指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

电源接口

工业级端子接口,内置电源反相保护和过流/过压保护

接地端子

M3螺丝接地保护端子

可选功能

项目

内容

WIFI

2.4G WIFI ,支持IEEE 802.11/b/g/n

GPS

支持GPS定位


>选型指南

>

产品类型 无线参数 FLASH 256MB FLASH 1GB WIFI GPS 7寸800×480液晶屏
TS910-W CDMA ROUTER

支持 UMTS/WCDMA/HSDPA/HSUPA/HSPA+ 850/1900/2100MHz三频 可选

850/900/1900/2100MHz四频支持 GSM850/900/1800/1900MHz 四频支持

GPRS/EDGE CLASS 12

可选 可选 可选 可选 可选

TS910-E EVDO ROUTER

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz

支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络

可选 可选 可选 可选 可选
TS910-LF LTE/WCDMA ROUTER 支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选700/1700/2100MHz
支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz
可选800/850/1900/2100MHz
支持EDGE/GPRS/GSM 850/900/1800/1900MHz
可选 可选 可选 可选 可选
TS910 TDD/FDD ROUTER

支持 TD-LTE 2600/2300MHz支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

可选 可选 可选 可选 可选

>典型应用

>


大气扬尘监测



污染源监测



污水处理



废弃监测



噪声扬尘等环境监测
