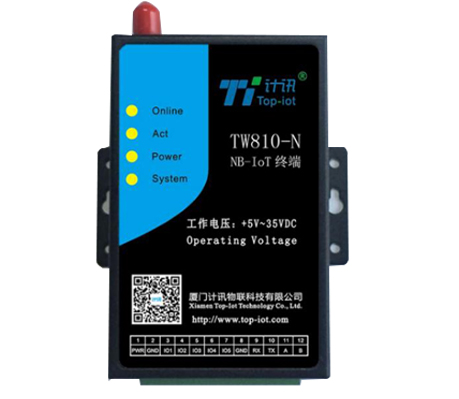

TW810-N物联网终端具有速度快、体积小、功耗低、适应恶劣环境。


能快速接入网络,实现数据无损透传效果,支持各运营商NB-IOT网络。



网络覆盖广、低功耗设计



支持低功耗设备在广域网的蜂窝数据连接;

  待机时间长、满足对网络连接要求较高设备的高效连接;

  具有覆盖范围广、多设备连接、低速率、低功耗、架构优等特点。





 串口采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口;

  内置15KV ESD保护,可定制TTL电平,5路I/O;

  2路模拟量输入接口

(10位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入);

  3路GPIO,可配置成输入输出,通信电平3.3V;

  指示灯:具有系统、电源、通信及在线指示灯;

  天线接口:标准SMA阴头天线接口,特性阻抗50欧;

  标准抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护。




网络和协议设计


  支持NB-IOT、EMTC网络;

  支持透明数据传输,内嵌标准的UDP/IP协议栈;

  支持NB-IOT网络透明传输,支持UDP、COAP等协议;

  支持多中心(多达5个)功能,可根据域名和IP地址访问中心。




设备自检技术设计


支持心跳链路检测,保持设备永远在线;

  支持设备运行软硬件自检技术,运行故障自修复;

  设备自动上线,掉线自动重拨,线路保持。



工业级设计


工业级软硬件设计思路,满足恶劣应用环境需求;

  MCU和NB-IOT模块均精选工业级主流品牌;

  所有器件都选择工业级器件。




模块化设计


 MCU主板和NB-IOT模块分离的设计方式;

  可灵活支持各运营商NB-IOT网络,易于扩展。




参数配置和远程管理


配置工具集设置、调试和升级为一体,简单易用;

  支持本地配置、远程配置、短信配置等多种配置方式;

  支持设备远程管理和升级。




兼容多种网络平台


支持中国电信物联网开放平台;

  支持OneNET 中国移动物联网开放平台;

  可定制接入其他第三方网络平台。




功耗更低、多种供电模式,设备更稳定!

  采用多级休眠和唤醒模式,通信功耗、休眠功耗,远低业界同类产品;

  集合市电、太阳能、电池等供电模式,为您解决一切取电难题!



小体积、使用简单,安装方便!

  TW810-N系列具有RS232和RS485接口、5路I/O接口

  自锁式卡槽,兼容多种SIM卡,包括usim流量卡、APN专网卡和物联网卡;

  采用工业标准安装挂件,工业端子接线方式,便于现场安装与施工;




  支持中国电信物联网开放平台,支持coap协议;

  无需发心跳即可维持链路;

  无需添加白名单,即可实现通信;

  支持OneNET 中国移动物联网开放平台;

  可定制接入其他第三方网络平台。



工业级品质,确保无故障稳定传输,适应恶劣环境!


工业级金属外壳,坚固耐用品质可靠;

  高EMC电磁兼容,强电磁环境工作稳定;

通过EMC等级测试,确保传输稳定性;

  耐高低温材料(-35℃至75℃),宽压(5V-35V);

超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。




稳定可靠不掉线、不丢包


 高稳定性设计,多重检测机制,运行故障自修复,确保设备永不死机,专为无人值守环境而生;

  采用三级看门狗检测机制,智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;

  采用PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;

  网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可启用短信发送数据;

  掉线重连、数据补发,传输稳定、可靠不丢包。




 超强信号,在网络信号较弱的环境下保障数据传输

  专有阻抗匹配电路设计,增强设备信号搜索能力;

  标配高增益天线, 具有更高的信号接收灵敏度。




 5个中心同步传输,大数据无损透传,实现高效管理、安全传输!

  支持运营商专网接入并指定IP,享受金融级数据安全标准;

  支持TCP server功能,支持根据域名和IP地址访问数据中心;

  采用多中心发送机制,数据可同时发往多达5个中心,多级数据显示更直观,便于同步获取数据,实现高效管理;

  在专网的基础上再增加一层加密方式传输,充分保障交易数据、管理数据的安全性、准确性。




同时支持多种接口、多种协议,项目应用更便捷!


支持I/O、ADC、TTL/RS-232/RS-485多种接口选择(可定制TTL电平串口),兼容所有串口下位机;

  通过开发包简化开发难度,可实现数据传输、远程参数配置、重启动控制;

  支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式;

  两路模拟量、三路开关量设计,可定制脉冲输出、脉冲计数和模拟量输入功能;

  内嵌COAP/UDP/IP等多种协议,同时兼容国内主流厂家私有协议。




轻松实现设备远程监测、配置、升级、诊断、管理等,更加节省人力物力!

  

设备故障告警,提升偏远地区设备在线率;

  支持SIM卡管理,无需固定IP,提升规模化管理能力;

  远程诊断、升级,故障自恢复,确保传输管道通畅;

  设备远程管理、维护,降低运维成本,提升效率;

  支持本地配置与升级,支持COAP/UDP/IP通道进行远程配置与升级。



企业资质

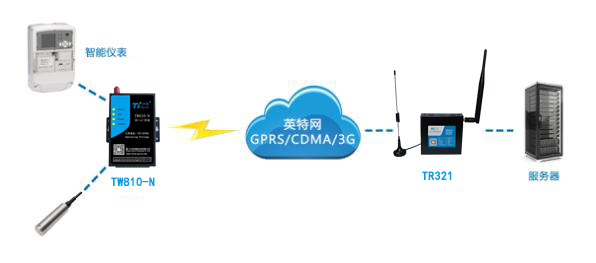

典型应用



 广泛应用于市政路灯,智能垃圾桶,电表抄表,水表抄表,燃气表抄表等行业

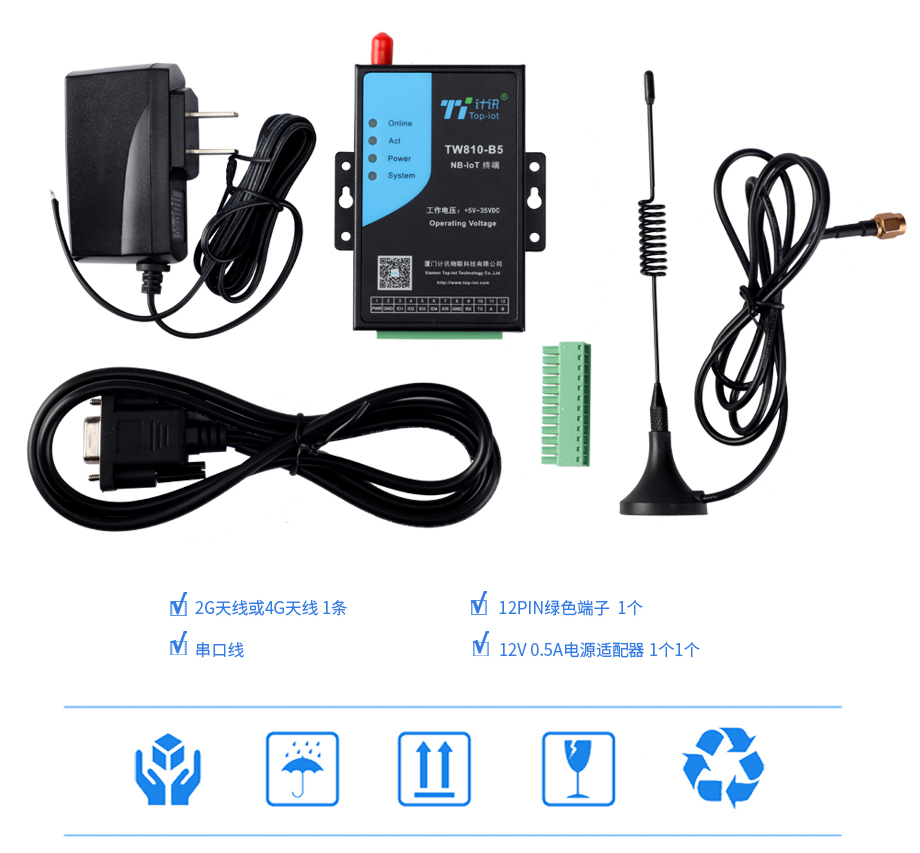

相关配件



技术参数

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/0.5A

供电范围

DC 5~35V

通信电流

<40mA (12V)

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口

内置15KV ESD保护,可定制TTL电平、预留3路I/O接口、2路ADC

模拟量:

2路模拟量输入接口(10位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

IO口:

3路GPIO,可以配置成输入输出,通信电平3.3V

串口参数:

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无校验、偶校验、奇校验、SPACE及MARK校验

其他

指示灯

具有系统、电源、通信及在线指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口



标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

产品特性:

描述

说明

环境条件:

工作温度范围:-35 ~ +75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

通讯状态

<0.5W

说明:12V电源,电流<40mA  5V电源,电流<96mA

待机状态

<0.1W

说明:12V电源,电流<10mA  5V电源,电流<24mA

休眠状态

<0.02W

说明:12V电源,电流<1.6mA  5V电源,电流<4mA

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于10000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:91x58.5x22 mm (不包括天线和安装件)

重量:约208克

选型指南

产品选型:

产品类型

无线参数

TW810-B5

支持B5 850MHZ 或 B8 900MHZ

TW810-B20

支持B20 800MHZ


典型应用

  智慧城市



      智慧城市:智能路灯、智能窖井盖、智能垃圾桶、广告牌监管、文物保护。


      智能交通


      智能交通:占道停车、场库停车、信号灯控制、公交电子站牌、交通诱导、共享单车。


      智能表计


      智能表计:智能水表、智能电表、智能燃气表、智能热量表、智能工业表计。


      智慧水务


      智慧水务:智慧河流、立交积水监测、二次供水监测、智能消防栓。


      可穿戴智能设备


      可穿戴智能设备:智能血压仪、智能药盒、老人儿童定位、宠物监管。


      油田物联网


      智能制造:管道管廊、油田物联网、风力发电、光伏发电、智能变电站、环境监测。


      电梯物联网


      智能建筑:电梯物联网、能耗分项计量、中央空调监管、水箱监控、环境报警。



      智慧物流


      智慧物流:冷链物流、智能集装箱锁、贵重物品跟踪、快递物流。


      自动售货机


      智慧商圈:智能POS机、自动售货机、智能快递柜。


      智能门锁


      智能安防:智能摄像头、智能报警器、智能门锁、电动自行车防盗、人防工程。



      智能家居


      智能家居:智能空调、智能冰箱、智能洗衣机、智能新风系统。



      农业物联网


     农业物联网:现代精准农业、温室大棚种植、智能节水灌溉、水产养殖、畜牧业养殖。
