TG501系列RTU是一款工业级低功耗数据采集终端,集数据采集与2G/3G/4G数据传输功能于一体,实现数据采集、存储、控制、报警及传输等综合功能,可满足各种不同水文/水资源/新能源/工业采集和控制及其它应用需求。



接口丰富,体积小;性价比极高



1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、3路模拟量输入接口(16位AD、支持4-20mA电流或0-5V电压信号)、4路开关量输入接口、2路继电器输出(可选择)、可定制TTL电平串口、可定制2路脉冲输入、可定制2路开关量输出。




采集数据存储空间自定义



支持多采集数据存储空间自定义配置,每个采集数据的存储空间均支持自定义配置



传感器定制简单可配可选



Modbus RTU传感器不用软件定制可以兼容




数据断电补传,保障数据完整可靠



网络断线断电恢复后数据能及时补传

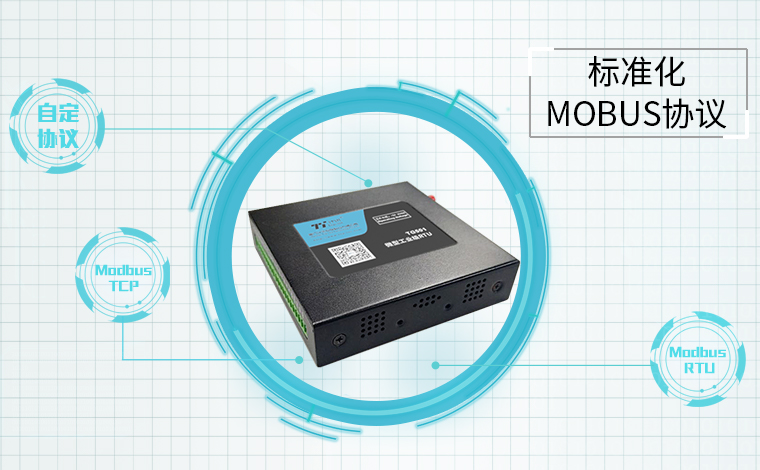

准化MOBUS协议,满足不同应用环境



远程测控终端传输支持多种协议;自定协议/Modbus TCP/Modbus RTU协议,满足不同工业应用环境的需求。




功耗、大存储设计,历史数据不丢失



多级休眠和唤醒模式,功耗远低业界同类产品;海量空间,可在本机循环存储监测数据,掉电不丢失

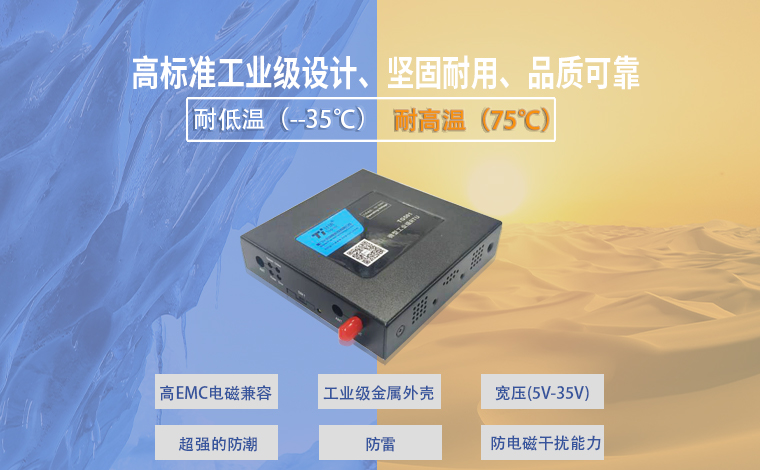

高标准工业级设计、坚固耐用、品质可靠



采用Freescale汽车电子级处理器方案,工业级通信模块搭载高速处理器,高EMC电磁兼容,耐高低温材料(-35℃至75℃),宽压(5V-35V),超强的防潮、防雷、防电磁干扰能力适应各种恶劣环境。




多层保护技术,传输稳定不丢包



多重检测机制,运行故障自修复;三级看门狗检测机制,智能软件唤醒和硬件断电重启机制,设备自动复位;采用PPP层心跳、KeepAlive、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线。




轻松实现远程管理,节省人力物力



设备故障告警,提升偏远地区设备在线率;支持远程参数配置(同时支持平台配置方式和短信配置方式);支持定时采集与上报中心平台;支持远程实时数据、历史数据查询及本地导出历史数据。



> 技术参数

>

硬件系统

项  目

内   容

CPU

工业级32位通信处理器

FLASH

512KB

SRAM

256KB

数据存储Flash

16MB(可扩展32MB)

产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口,  1个RS232接口(可扩展成2路)、1个RS485接口(可扩展成2路)、可定制TTL电平串口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

模拟量:

3路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

4路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出(可选):

2路开关量输入接口(光隔离,OC门输出)

额定驱动电流:50mA

额定驱动电压:35V

继电器:(可选)

2路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:5A

最大切换功率:120W

电源输出:

1路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A内置过流保护)

脉冲输入(可选):

2路脉冲量输入,大于2V电平有效

产品特性

描述

说明

环境条件:

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

采集状态

40mA~45mA@12VDC

通信状态

40mA~80mA@12VDC

休眠状态

<1mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于10000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:154.2×127×46.6  mm   (不包括天线和安装件),重量: 900g

>选型指南

>

产品选型

产品类型

无线参数



TG501-G

GPRS DTU

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TG501-C

CDMA DTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频



TG501-W

WCDMA DTU

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12



TG501-T

TD-SCDMA DTU

支持TD-SCDMA/HSDPA

/HSUPA 1880-1920/2010-2025MHz 双频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TG501-E

EVDO  DTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络



TG501-LT

LTE/TD-SCDMA DTU

支持 TD-LTE 2600/2300MHz

DC-HSPA+/HSPA+/HSUPA/HSDPA/

UMTS 2100/900MHz

GSM 850/900/1800/1900MHz





TG501-LF

LTE/WCDMA DTU

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TG501-A

TDD/FDD DTU

4G全网通

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
