工业无线路由器全网通工业路由器的应用

标签: 路由器
      工业级无线路由器是一种物联网无线通信路由器主要应用范围:可帮助用户快速接入高速互联网,实现安全可靠的数据传输,广泛应用于交通、电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通、智能家居等物联网应用。
工业无线路由器全网通工业路由器的应用
材料工具:
工业无线路由器:TR314、TR321
步骤1:

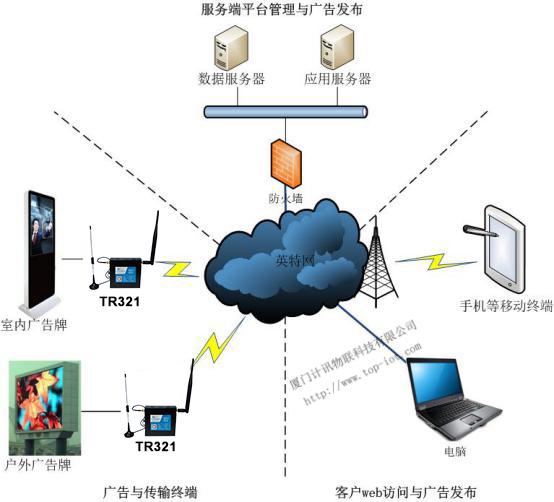

数字标牌/广告机无线联网方案

系统简介:

      系统主要是利用现代多媒体技术、无线通信技术等,将多终端进行联网,让数据发布平台与各终端实时互动,实现新节目远程发布,终端状态实时监测,多点互动等功能。
系统主要包括前端数据发布终端,状态采集终端、无线数据传输设备、平台数据发布与状态监测系统等部份组成。
前端设备主要是实现广告等数据的实时发布显示,终端运行状态的实时采集等。采集实时状态传送到平台,平台发送各种节目信息到各终端,实现远程发布与监测功能。
无线通信部份主要是使用计讯物联的TR310无线路由器通过运营商的3G/4G无线网络进行数据传输。
系统主要提供节目数据远程实时发布功能,各终端状态实时远程监测功能,多点互动功能等,用于实现数字标牌、广告大屏幕、多媒体终端等用户终端的节目实时远程发布、状态监测与统一管理等功能。
工业无线路由器全网通工业路由器的应用



系统功能:

播放时间、播放次数及播放范围可远程设定和记录
可实现强大的交互功能
B/S架构平台,支持远程访问和远程节目发布。
可发布文字广告或视频节目等
步骤2
电动汽车充电桩无线组网方案

 系统功能

        整个充电桩系统功能主要由以下几个模块组成:
       (1)前端部分:交流/直流充电桩;交流充电桩是安装在电动汽车外,与交流电网连接,为电动汽车车载充电机提供交流电源的供电装置,同时具备计量计费功能,直流充电桩是固定安装在电动汽车外,与交流电网连接,为电动汽车动力电池提供小功率直流电源的供电装置,直流充电桩具有充电机功能,可以实现监视并控制被充电电池状态,同时直流充电桩可以对充电电量进行计量。
      (2)传输端:工业级无线数据终端DTU(如计讯TD210-G)或者 各种3G/4G无线路由器(如计讯TR321或TR341);
      (3)平台端:主要是充电系统管理平台,主要包含计量计费系统、充电监控系统、配电监控系统、安防监控系统等系统功能。

无线组网选型原则

       以下分别介绍基于DTU和工业级路由器两种方式为充电桩提供网络接入参考选型。
      (1)基于无线数据终端DTU方式的选型原则:
当充电桩是以RS232/RS485/RS422/TTL/端子各种接口连接的时候,可以采用无线数据终端DTU(如计讯TD210-G),无线数据终端DTU通过各种无线网络,将各种充电桩终端的数据无线透明传输到服务器端的充电系统管理平台。

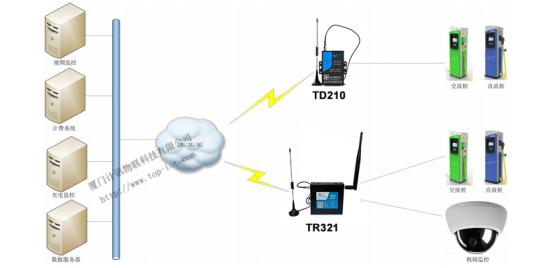

     组网拓扑图 如下:
工业无线路由器全网通工业路由器的应用
       (2)基于工业级无线路由器方式的选型原则:
        针对大型充电桩,往往是多个充电桩现场组成局域网,再由一台控制终端统一管理,控制终端可通过无线路由器与充电服务器端连接,充电服务器端可通过无线网络对各个现场充电桩的计量、计费、配电、时间等状态进行统一监控和管理。或者说当充电桩是以太网接口可以选择工业级无线路由器(如计讯TR310或TR340)的产品对接。

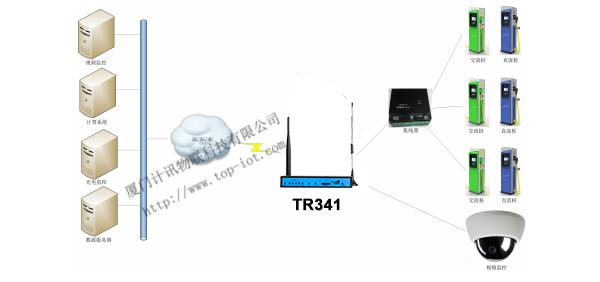

      组网拓扑图 如下:
工业无线路由器全网通工业路由器的应用
