TY501列RTU是一款集数据采集与2G/3G/4G数据传输功能于一体的微型水利数据遥测终端机,采用极简设计思路,实现水文水资源的关键数据采集、存储与控制、报警与传输等综合功能。广泛应用于水文、水资源、智慧排水、智慧供水、地质监测、智慧农业等综合测控领域。



符合行业最新标准



满足水利部最新标准——《水文监测数据通信规约》 《水资源监测数据传输规约》。





极简设计



采用RTU精简设计,只采集核心关键数据。




串口IO接口模拟量设计



1RS2322RS48S,兼容所有传感器;4DI2DO,2路继电器功能支持4路模拟量




拍设计



支持串口摄像头抓拍。




远程维护

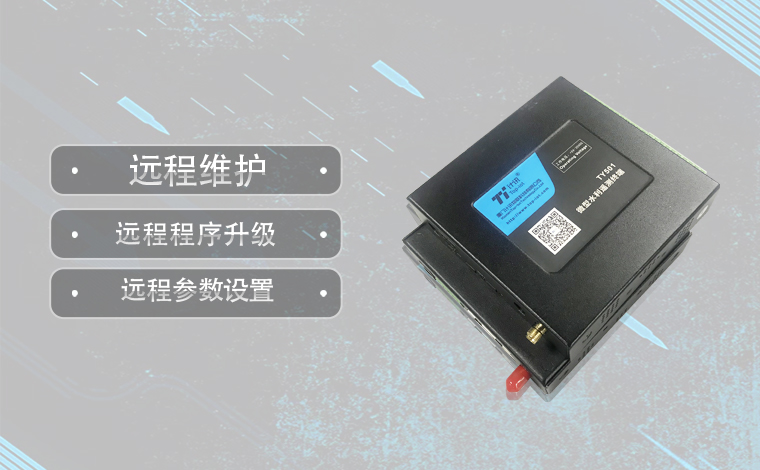

可以远程升级程序和远程参数设置。




设计



采集和传输一体化设计,通信稳定,节省成本。




多中心



内嵌标准TCP/IP协议栈,5个中心同步数据传输




超低功耗



具有多种工作模式(包括自报式、查询式、兼容式)


> 技术参数

>

硬件系统

项  目

内   容

CPU

工业级32位通信处理器

FLASH

512KB

SRAM

256KB

数据存储Flash

16MB

产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口:2个RS232接口(1路做debug口)、1个RS485接口(可扩展成2路)、可定制TTL电平串口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

模拟量:

3路模拟量输入接口,可定制4路模拟量输入(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

2路开关量输入接口(光隔离),可定制4路开关量输入

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出(可选):

2路开关量输出接口(光隔离,OC门输出)

额定驱动电流:50mA

额定驱动电压:35V

继电器:(可选)

2路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

电源输出:

1路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A内置过流保护)

脉冲输入(可选):

2路脉冲量输入,大于2V电平有效

产品特性

描述

说明

环境条件:

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

采集状态

40mA~45mA@12VDC

通信状态

40mA~60mA@12VDC

休眠状态

<1mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于10000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:100×100×23 mm   (不包括天线和安装件),重量:320g

>选型指南

>

产品选型

产品类型

无线参数



TY501-G

GPRS DTU

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TY501-C

CDMA DTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频



TY501-W

WCDMA DTU

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12



TY501-T

TD-SCDMA DTU

支持TD-SCDMA/HSDPA

/HSUPA 1880-1920/2010-2025MHz 双频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TY501-E

EVDO  DTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持IS-95 A/B 和 CDMA2000 1xRTT 无线网络



TY501-LT

LTE/TD-SCDMA DTU

支持 TD-LTE 2600/2300MHz

DC-HSPA+/HSPA+/HSUPA/HSDPA/

UMTS 2100/900MHz

GSM 850/900/1800/1900MHz





TY501-LF

LTE/WCDMA DTU

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TY501-A

TDD/FDD DTU

4G全网通

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

>典型应用

>


广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染。



山洪灾害、水库安全、大坝安全的远程测控领域。


>产品尺寸

>
