TY511水利RTU,集视频图像监控、水利数据采集、无线通信传输于一体智能采集上报雨量、水位、水量、水质等信息;符合水利行业规约、遵循水文水资源认证标准,接口丰富,可扩展性强。



多达4路图像抓拍、外接显示屏,可视化数据,简单易操作



RTU本地配置方式,支持液晶/键盘配置方式和串口配置方式。将水文/水资源数据的采集、存储、显示、控制、报警及传输等功能综合为一体。



丰富的应用接口,兼容多种工业传感器,适用于各种工业场合


  

2个翻斗式雨量计接口;1个12位格雷码接口;2个RS232接口、2个RS485接口;1个SDI-12接口;8路模拟量输入接口(16位AD、支持4-20mA电流或0-5V电压信号);8路开关量输入接口、2路开关量输出接口;8路继电器输出;3路电源输出。



标准化MOBUS协议,满足在复杂工业环境下应用


  

远程测控终端传输支持多种协议;自定协议和Modbus协议,满足不同工业应用环境的需求。



超低功耗设计,具有多种工作模式


  

多级休眠和唤醒模式,功耗远低业界同类产品;多种工作模式:包括自报式、查询式、兼容式。



海量存储空间,长期保存设定参数及历史数据


海量空间,本机循环存储监测数据,断电不丢失;同时支持TF卡存储。



支持多种通信方式,设备高速入网无懈可击



支持无线蜂窝网络、短信、北斗、PSTN、超短波、ZigBee等通信方式;兼容三大大运营商的网络;网络环境自搜索,自动启用强信号网络。



工业品质,恶劣环境运行稳定


  

采用工业级通信模块搭载高速处理器,工业级金属外壳、高EMC电磁兼容、耐高低温(-35℃至75℃),宽压(5V-35V);超强的防潮、防雷、防电磁干扰能力,保障设备在恶劣环境下稳定运行。



智能唤醒保护机制,高稳定性设计


智能软件唤醒和硬件断电重启机制,设备自动复位保证正常运行;采用软件、硬件、CPU三级看门狗检测机制;多重检测机制,运行故障自修复,确保设备永久在线,适用无人值守环境;采用PPP层心跳、ICMP探测、TCP心跳链路检测机制,掉线重连、数据补发、传输稳定可靠不丢包。



管理高效 传输安全


  

支持运营商专网接入并指定IP,根据域名和IP地址访问数据中心,支持TCP server功能,多层加密传输保障数据的安全性、准确性,数据传输达金融级标准。



实现设备远程监测、配置、升级、诊断、管理,降低管理成本



提供功能强大的中心管理软件,远程升级,方便设备管理(可选);支持远程参数配置(同时支持平台配置方式和短信配置方式);设备故障告警,提升偏远地区设备在线率;支持本地存储数据存储;支持定时采集与上报中心平台;支持远程实时数据、历史数据查询及本地导出历史数据。


技术参数

硬件系统

项  目

内   容

CPU

工业级32位通信处理器

FLASH

512KB

SRAM

256KB

数据存储Flash

16MB

TF CARD

16GB(预留)

 产品接口

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



串口:

串口采用工业端子接口, 两路RS232、两路RS485接口

内置15KV ESD保护

串口速率

300~230400bits/s

数据位

5、6、7、8位

停止位

1、1.5、2位

校验

无、偶、奇、SPACE及MARK校验

指示灯:

具有电源、系统、在线、错误指示灯

天线

标准SMA阴头天线接口,特性阻抗50欧

接地端子:

M3螺丝接地保护端子

LCD屏:

128*64点阵液晶显示屏

按键:

标准2*8键盘

脉冲量:

2个翻斗式雨量计接口(低电平有效 0V~1V),2路脉冲接口(高电平有效 2V~30V)

格雷码:

112位格雷码接口

模拟量:

8路模拟量输入接口(16位AD、支持4-20mA电流信号输入,可选0-5V电压信号输入)

开关量输入:

8路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

开关量输出:

2路开关量输入接口(光隔离,OC门输出

额定驱动电流:50mA

额定驱动电压:35V

继电器:

8路继电器输出接口

最大切换电压:30VDC/220VAC

最大切换电流:5A

最大切换功率:120W

电源输出:

3路受控输出电源(输出电压值与设备供电电压相同,默认12V。单路额定输出电流1A,3路额定输出电流总和2A,内置过流保护)

USB:

外接显示屏接口,可接 192*64点阵STN带键盘液晶显示屏

SD卡:

SD卡接口,最大可支持32G扩展TF卡

产品特性:

描述

说明

环境条件:

工作温度范围:-35~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:95%

无凝结

工作功耗:

待机状态

40mA~45mA@12VDC

通信状态

40mA~80mA@12VDC

休眠状态

≤2mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于10000h

超低功耗设计,包括休眠模式、定时上下线模式

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性:

外形尺寸:154.2×127×46.6  mm   (不包括天线和安装件)

重量:

选型指南

产品选型

产品类型

无线参数

TY511-G

GPRS RTU

支持EGSM900/GSM1800MHz 双频,

可选GSM850/900/1800/1900MHz 四频

支持 GSM phase 2/2+

支持 GPRS class 10,可选 class 12

TY511-C

CDMA RTU

支持 CDMA2000 1xRTT 800MHz 单频

可选 800/1900MHz 双频,450MHz单频

TY511-W

WCDMA RTU

支 持 UMTS/WCDMA/HSDPA

/HSUPA/HSPA+ 850/1900/2100MHz三频

可选850/900/1900/2100MHz四频

支持 GSM850/900/1800/1900MHz 四频

支持 GPRS/EDGE CLASS 12

TY511-E

EVDO  RTU

支持 CDMA2000 1X EVDO Rev A 800MHz 单频

可选 800/1900MHz双频, 450MHz 单频 , Rev B 800/1900MHz 支持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络

TY511-LF

LTE/WCDMA RTU

支持 FDD-LTE 2600/2100/1800/900/800MHz,

可选700/1700/2100MHz

支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz

可选800/850/1900/2100MHz

支持EDGE/GPRS/GSM 850/900/1800/1900MHz

支持GPRS CLASS 10 EDGE CLASS 12

TY511-A

TDD/FDD RTU

支持 TD-LTE 2600/2300MHz

支持 FDD-LTE 2600/2100/1800/900/800MHz

支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

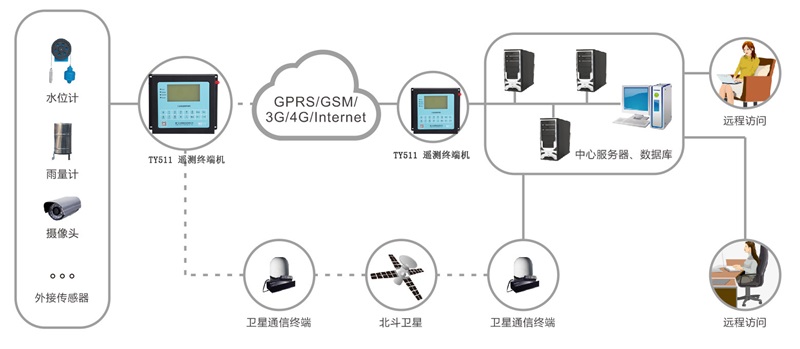

典型应用


广泛应用于各种水利信息化建设领域,如水文、水资源、水环境、水污染、山洪灾害、水库安全、大坝安全的远程测控领域。
