工业级DTU无线传输设备

  • 产品介绍
  • 技术参数
  • 选型指南
  • 典型应用
  • 产品尺寸
  • 相关下载
  • 样机申请
01 内嵌标准TCP/IP协议栈,5个中心同步数据透明传输
工业级DTU采用标准的TCP/IP协议栈设计,数据透明传输简单、高效;采用多中心发送机制,数据可同时发往多达5个中心,多级数据显示更直观,便于数据中心的管理;支持TCP server功能,支持根据域名和IP地址访问数据中心。
02 标准化接口设计,支持RS232/RS485/TLL、I/O接口
采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口,可定制TTL电平串口;两路模拟量、三路开关量设计,可定制脉冲输出、脉冲计数和模拟量输入功能。
03 高稳定性设计,专为无人值守环境而生
采用三级看门狗检测机制,由CPU自带看门狗设计、硬件电路看门狗设计,软件看门狗设计等三级多重检测机制组成,运行故障自修复,保证设备永不死机;采用TCP心跳链路检测机制、掉线重连、数据补发,确保设备永远在线;采用短信与网络双通道设计,网络通道与短信通道可相互切换,当TCP/UDP断开连接时,可以用短信发送数据。
04 更人性化设计,更符合现场实际部署需求
结合10+年出货经验,采用工业标准安装挂件,工业端子接线方式,便于现场安装与施工;人性化设计的DTU配置工具,集DTU配置工具、调试工具、升级工具为一体,更适用于工程师对设备配置、升级、调试等,使DTU使用更简单、安装更方便。
05 高标准工业级设计, 非常适用于恶劣工业环境
工业级标准选型器件,采用工业级通信模块搭载32位ARM高速处理器,所有器件100%达到工业级应用标准,超强的防潮、防雷、防电磁干扰能力;超低功耗设计,通信状态功耗<1W,休眠状态功耗<0.1W,更适合取电困难的工业现场;宽电压设计,5-35V(电压可定制),更宽的工作温度,更宽的供电电压,适应更多的供电现场.
06 轻松实现设备远程监控和管理,更加节省人力物力
工业级DTU支持短信、电话振铃、串口数据等多种上下线触发模式;支持采用TCP/IP通道进行远程配置、升级,支持短信进行参数配置、数据收发;无线传输设备支持固件远程升级、远程故障排查,轻松实现设备远程监控和管理,更加节省人力物力;支持计讯DTU管理平台,轻松实现设备集中管理和部署

                         产品图片

       07  工业级DTU工业级DTU

技术参数

描述 说明
电源接口:
标准电源 DC 12V/0.5A
供电范围 DC 5~35V
通信电流 <75mA (12V)
内置电源反相保护和过压保护。
串口:
串口采用工业端子接口,适合工业应用,RS232或RS485(或RS422)接口
DTU
内置15KV ESD保护,可定制TTL电平串口
串口参数:
串口速率 300~230400bits/s
数据位 5、6、7、8位
停止位 1、1.5、2位
校验 无校验、偶校验、奇校验、SPACE及MARK校验
指示灯 具有系统、电源、通信及在线指示灯
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口
DTU
标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
产品特性:
描述 说明
环境条件:
工作温度范围:-35 ~ +75ºC 可定制更高温度范围
相对湿度范围:95% 无凝结
工作功耗:
通讯状态 <1W
说明:12V电源,电流<85mA  5V电源,电流<155mA
待机状态 <0.4W
说明:12V电源,电流<30mA  5V电源,电流<55mA
休眠状态 <0.1W
说明:12V电源,电流<0.8mA  5V电源,电流<18mA
抗干扰能力:
抗干扰类型 级别 电压/电流波形
工频磁场 3 连续正弦波 30A/m
阻尼振荡磁场 3 连续正弦波 30A/m
脉冲磁场 3 脉冲 100A/m
辐射电磁场 3 80MHz~1000MHz连续波 10V/m
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。
防护等级:
防护等级IP30,外壳和系统安全隔离 特别适合工控现场应用
可靠性:
平均无故障工作时间(MTBF)不低于10000h
超低功耗设计,包括休眠模式、定时上下线模式
EMC各项等级指标达3级
采用NTP技术,内置RTC
SIM/UIM卡接口内置15KV ESD保护

选型指南

产品类型 无线参数
TD210-G
GSM/GPRS DTU
支持 EGSM900/GSM1800MHz 双频,
可选 GSM850/900/1800/1900MHz 四频
支持 GSM phase 2/2+
支持 GPRS class 10,可选 class 12
TD210-C
CDMA DTU
支持 CDMA2000 1xRTT 800MHz 单频
可选 800/1900MHz 双频,450MHz单频
TD210-W
WCDMA DTU
支 持 UMTS/WCDMA/HSDPA
/HSUPA/HSPA+ 850/1900/2100MHz三频,
可选850/900/1900/2100MHz四频
支持 GSM850/900/1800/1900MHz 四频
支持 GPRS/EDGE CLASS 12
TD210-E
EVDO  DTU
支持 CDMA2000 1X EVDO Rev A 800MHz 单频,可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz 支 持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络
TD210-LF
LTE/WCDMA DTU
支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选 700/1700/2100MHz
支持 HSPA+/HSDPA/HSUPA/WCDMA/UMTS
900/2100MHz
可选 800/850/1900/2100MHz
支持 EDGE/GPRS/GSM 850/900/1800/1900MHz
支持 GPRS CLASS 10 EDGE CLASS 12
TD210-A
TDD/FDD DTU
支持 TD-LTE 2600/2300MHz
支持 FDD-LTE 2600/2100/1800/900/800MHz
支持 TD-SCDMA、WCDMA、EVDO、CDMA、GPRS

典型应用

工业级DTU无线传输设备

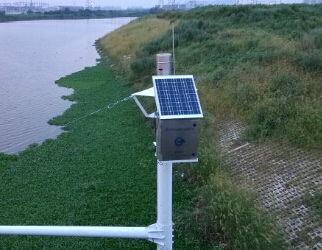

环保、水利、气象行业应用

可应用于水环境、能耗、噪声等环境要素监测以及水文、水资源、水库、中小河流、山体滑坡、洪涝灾害等雨量、水位、流速、流量的数据在线检测等。


工业级DTU无线传输设备

工业控制领域

大型设备远程在线监测与故障诊断、管网监控,泵站、生产线,矿井设备、石油管道/天燃气管道/城市热网腐蚀压力等远程监测、SCADA 自动监控系统、冷却塔无线监测等。


工业级DTU无线传输设备

农业与特殊环境、油气、供热行业应用

可应用于农业环境、粮情信息监测、农业环境温湿度监测、冷库环境监测、机房监测、防爆电动汽车等特殊环境监测。油气煤主要应用于石油管道、石油勘测、石油产量、燃气监测、城市供热、供暖等行业监测


产品尺寸

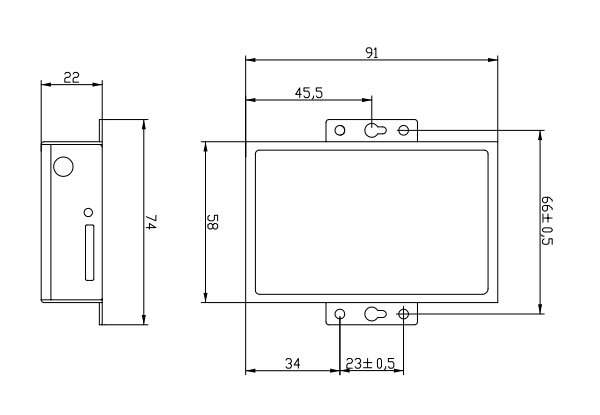

TD210产品平面图
