TR321双网口工业无线路由器,具有体积小、功耗低、高速入网组网灵活的特点


 广泛应用于交通、电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通、智能家居等物联网应用。



独创壁挂设计,可以根据不同需求进行悬挂安装。




 小体积、低功耗,多种供电模式!


  多级休眠和唤醒模式,功耗远低业界同类产品。





 传输数据量大、有线无线互为备份!


 高速传输,是传输视频、图片、大数据的首选;

  WAN口可自定义成LAN口,组网应用更加方便;

  通信稳定可靠,多重技术保障“永远在线”。




  接口丰富,组网灵活!

  

专有阻抗匹配电路设计、高增益优质天线;

具有更高的信号接收灵敏度及信号搜索能力;

  支持端子形式RS485、RS232数据传输;

  自锁式卡槽,坚固耐用防松动。




  WIFI热点全面覆盖,通信稳定可靠全面兼容三大运营商网络!


 支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、EVDO、CDMA1X、GPRS/EDGE等七大网络制式;

  兼容中国电信、中国移动、中国联通等网络;

  支持高速WIFI接入,高达300Mbps的网络;

  网络环境自搜索,自动启用强信号网络。





坚固耐用、品质可靠,适应恶劣环境!


 工业级金属外壳,为设备稳定提供基础保障;

  强电磁环境工作稳定,通过EMC等级测试;

  耐高低温材料(-35℃至75℃),宽压(5V-35V);

超强的防潮、防雷、防电磁干扰,户外工作稳定无忧!




  多层保护技术,传输稳定可靠不掉线、不丢包!


  高稳定性设计,多重检测机制;

运行故障自修复,确保设备永不死机;

  采用三级看门狗检测机制,CPU自带看门狗设计、硬件电路看门狗设计、软件看门狗设计;

智能软件唤醒和硬件断电重启机制,设备自动复位,保证设备正常运行;

  PPP层心跳、ICMP探测、TCP心跳链路检测机制、网络故障自动恢复、掉线重连确保设备永久在线;

  网络通道与短信通道相互切换;

当TCP/UDP断开连接时,可启用短信发送数据;

  掉线重连、数据补发,传输稳定、可靠不丢包。




 大数据高速加密传输,实现高效管理、安全传输!


  支持运营商专网接入并指定IP,享受金融级数据安全标准;

  支持TCP server功能;

支持根据域名和IP地址访问数据中心;

  专网多层加密方式传输,保障交易数据、管理数据的安全性、准确性。




  同时支持多种接口、多种协议!


  通过开发包简化开发难度,可实现数据传输、远程参数配置、重启动控制;

  支持串口AT协议,可在运行过程中切换到AT状态,进行参数配置、重启控制式;





 轻松实现设备远程监测、配置、升级、诊断、管理等!


  设备故障告警,提升偏远地区设备在线率;

  支持SIM卡管理,无需固定IP实现规模化管理;

  远程诊断、升级,故障自恢复,确保传输通畅;

  设备远程管理、维护,降低运维成本;

  支持本地配置与升级;

支持TCP/IP通道进行远程配置与升级。




公司资质



典型应用



交通、电力、金融、水利、气象、环保、工业自动化,能源矿产、医疗、农业、林业、石油、建筑、智能交通、智能家居等物联网应用

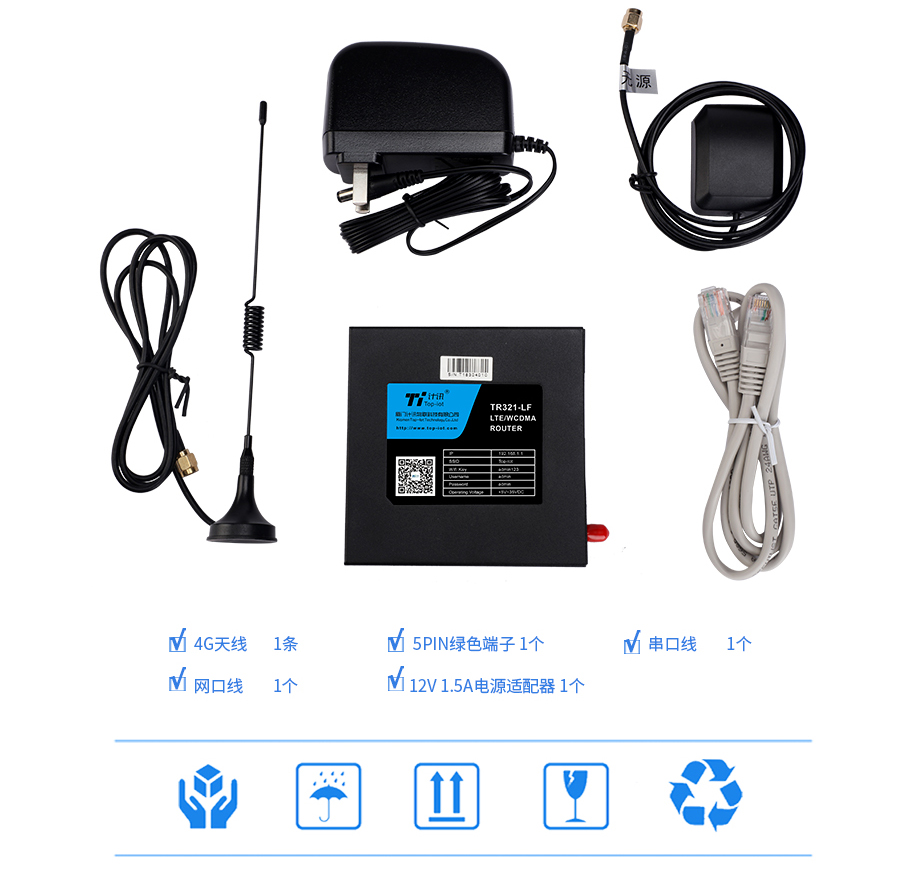

相关配件



技术参数

硬件系统
CPU 工业级32位通信处理器
FLASH 16MB(可扩展至64MB)
SDRAM 128MB(可扩展至256MB)

产品接口
描述 说明
电源接口:
标准电源 DC 12V/1.5A
供电范围 DC 5~35V
内置电源反相保护和过压保护
串口:
串口采用工业端子接口,合适工业应用场合 RS232或RS485(或RS422)接口
内置15KV ESD保护,可定制TTL电平串口
串口和以太网口参数:
以太网接口 1个WAN口,1个10/100M以太网口(RJ45插座);
或配置成2LAN,自适应MDI/MDIX,内置1.5KV电磁隔离保护
串口速率 300~230400bits/s
数据位 5、6、7、8位
停止位 1、1.5、2位
校验 无校验、偶校验、奇校验、SPACE及MARK校验
其他:
指示灯 具有电源、通信及在线指示灯
天线接口 标准SMA阴头天线接口,特性阻抗50欧
SIM/UIM卡接口 标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护
无线WiFi
标准及频段 支持IEEE802.11b/g/n标准。
理论带宽 IEEE802.11b/g:最高速率达54Mbps
EEE802.11n:最高速率达300Mbps
安全加密 支持WEP、WPA、WPA2等多种加密方式
发射功率 18dBm(11g),21dBm(11b)
接收灵敏度 <-72dBm@54Mpbs



产品特性

描述 说明
环境条件
工作温度范围:-35~+75ºC 存储温度范围:-40~+80ºC
相对湿度范围:93%±3% 无凝结
工作状态 功耗
待机功耗 110~200mA@12VDC
通信功耗 123~250mA@12VDC
定时开关机功耗 2mA@12VDC

抗干扰能力:
抗干扰类型 级别 电压/电流波形
工频磁场 3 连续正弦波 30A/m
阻尼振荡磁场 3 连续正弦波 30A/m
脉冲磁场 3 脉冲 100A/m
辐射电磁场 3 80MHz~1000MHz连续波 10V/m
3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。


防护等级:

防护等级IP30,外壳和系统安全隔离 特别适合工控现场应用
可靠性:
平均无故障工作时间(MTBF)不低于10000h
超低功耗设计,包括休眠模式、定时上下线模式
EMC各项等级指标达3级
采用NTP技术,内置RTC
SIM/UIM卡接口内置15KV ESD保护

物理特性
项  目
外壳 金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用
外形尺寸 100*100*23mm  (不包括天线和安装件)
重量 320g



选型指南

产品选型:
产品类型 无线参数 VPN WIFI
TR321-W
WCDMA ROUTER
支 持 UMTS/WCDMA/HSDPA
/HSUPA/HSPA+ 850/1900/2100MHz三频
可选850/900/1900/2100MHz四频
支持 GSM850/900/1800/1900MHz 四频
支持 GPRS/EDGE CLASS 12
可选 可选
TR321-E
EVDO  ROUTER
支持 CDMA2000 1X EVDO Rev A 800MHz 单频
可选 800/1900MHz双频, 450MHz 单 频 , Rev B 800/1900MHz 支 持 IS-95 A/B 和 CDMA2000 1xRTT 无线网络
可选 可选
TR321-LF
LTE/WCDMA ROUTER
支持 FDD-LTE 2600/2100/1800/900/800MHz,
可选700/1700/2100MHz
支持HSPA+/HSDPA/HSUPA/WCDMA/UMTS 900/2100MHz
可选800/850/1900/2100MHz
支持EDGE/GPRS/GSM 850/900/1800/1900MHz
支持GPRS CLASS 10 EDGE CLASS 12
可选 可选
TR321-A
TDD/FDD ROUTER
支持 TD-LTE 2600/2300MHz
支持 FDD-LTE 2600/2100/1800/900/800MHz
支持TD-SCDMA、WCDMA、EVDO、CDMA、GPRS
可选 可选



典型应用

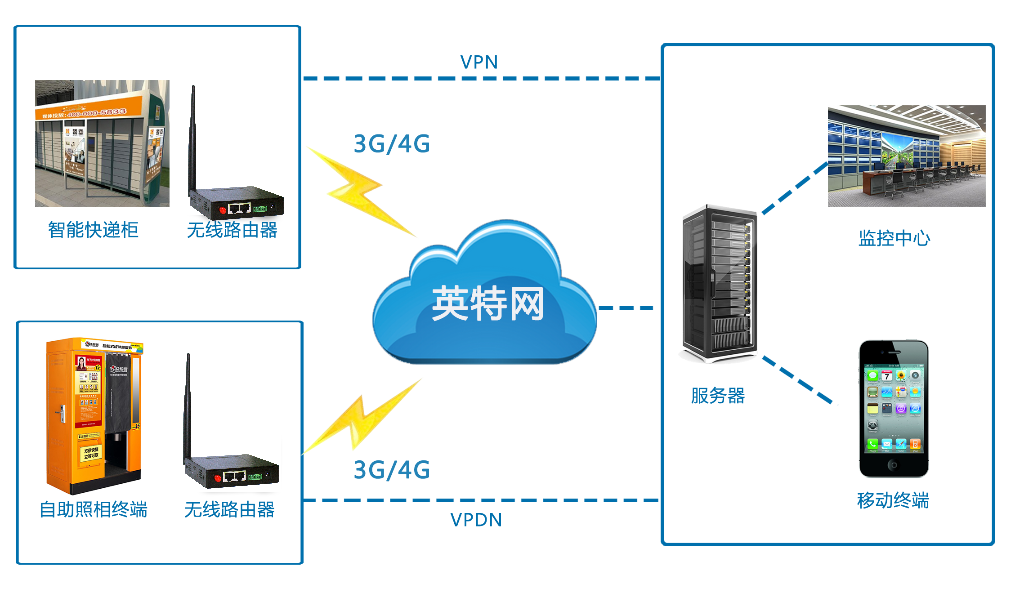

典型组网图:

3G工业路由器

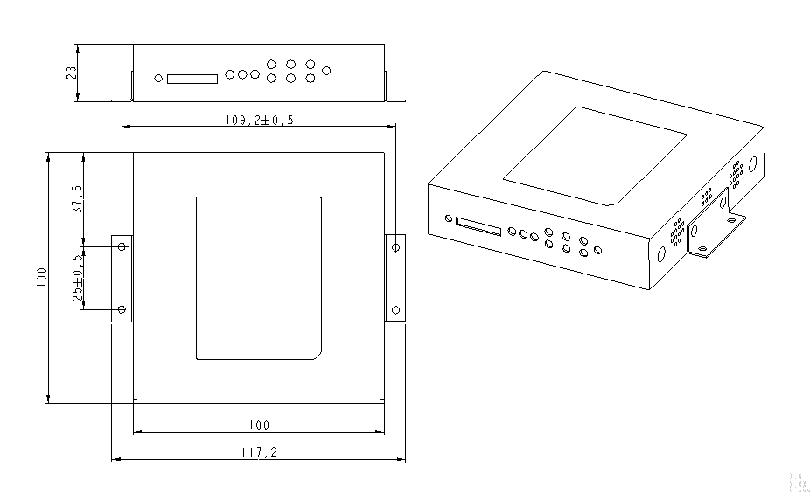

产品尺寸
