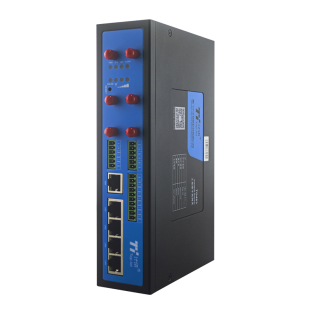

5G千兆PLC网关
5G千兆POE供电二次开发兼容各类传感器

计讯物联TG463是一款适用于 PLC设备远程联网的5G PLC网关,可实现PLC设备的远程监控和数据透传(远程调试、程序上下载)。实现远程配置和管理工业设备。支持第三方平台接入,可连接SCADA软件(WINCC、组态王、力控等)实现远程监控。兼容西门子、三菱、欧姆龙、Modbus TCP等网口协议。


PLC设备专业定制款网关!


计讯物联TG463是一款适用于 PLC设备远程联网的5G PLC网关,可实现PLC设备的远程监控和数据透传(远程调试、程序上下载)。实现远程配置和管理工业设备。支持第三方平台接入,可连接SCADA软件(WINCC、组态王、力控等)实现远程监控。兼容西门子、三菱、欧姆龙、Modbus TCP等网口协议。





5G千兆、边缘计算,高速数据运转


计讯物联TG463 5G PLC网关支持全网通5G网络,千兆传输速率,能有效的提升云端与PLC设备之间的数据传输速度;具备超强的边缘计算能力,可同时整合数据采集、处理、执行,实时分析,能更加安全高效的处理前端PLC设备的数据交互;外接大容量存储卡,存储容量达128M,海量空间可存储更多监测数据。广泛应用应用于PLC设备联网、程序的上传下载、大型机床等设备的远程监控管理等智慧工业应用场景。



PLC设备的远程调试和程序上传下载


计讯物联TG463 PLC网关能实现PLC设备、变频器等工业设备的远程调试、程序上传和下载操作。可有效的提高工业应用现场的远程管控维护效率,降低管理成本。





集成主流协议、多PLC设备同步入网


计讯物联TG463 PLC网关内部集成主流PLC协议,支持各类PLC设备远程数据采集、设备控制、数据主动上报平台。可同时接入多种PLC设备,实现多设备远程数据监控,同步工作,独立监控。



丰富的接口,可同时接入更多设备和传感器


计讯物联5G PLC网关设备具有丰富的采集控制端口,能同时满足各种传感器的采集和PLC设备的接入控制。具备多功能性、稳定性和可扩展性,具有速度快、功能强、支持边缘计算的特点。支持全网通5G/4G/3G,并往下兼容EDGE、CDMA 1X及GPRS网络,同时支持多种VPN协议(OpenVPN、IPSEC、PPTP、L2TP等)来保证数据传输的安全性。可无缝对接各类PLC工业组网应用。



支持二次开发,支持功能定制


采用Arm架构高端处理器;标准Linux系统,集成Python开发环境和C语言开发环境,提供标准API接口及开发指导,为用户的二次应用开发提供稳定快捷的平台,用户可轻松调用系统各种接口及资源。同时也可根据需求,为您进行功能定制。



兼容多种行业协议、规约,支持第三方平台对接!


计讯物联TG463 5G PLC网关可支持兼容各种主流PLC协议,同时可提供通信中心入库的方式接入第三方平台或定制第三方协议。支持国内主流组态软件:组态王、三维力控、易控等组态厂家。支持包括阿里云/华为云/微软/亚马逊/施耐德/西门子等平台接入;兼容多种设备主流工业协议,如Modbus tcp/rtu、profibus-dp、profinet、opc ua等协议。



设备远程管理,节省人力物力


计讯物联TG463 5G PLC网关可进行远程诊断、升级,故障自恢复,确保传输管道通畅;设备远程管理、维护,降低运维成本,提升效率。远程设置网关:可远程设置网关所有参数,操作方式、步骤与本地配置方式一样。远程添加设备:添加传感器、控制器等物联网终端。远程设置网口设备:远程设置网关连接的网络设备,如:摄像头、音柱、显示屏等等。



高集成化设计


可同时满足现场网口设备接入及各种传感器(模拟量、数字量、脉冲信号等)的数据采集,以及继电器控制。可以对设备进行远程开关控制。



典型应用


工业现场PLC、变频器、机器人等设备远程维护;工程机械远程维护和管理;车间设备与工艺系统的远程维护和管理;小区二次供水水泵远程监测及控制 油气田和油井等现场的监测和控制;蒸汽管道和供暖管道的远程监测;智能楼宇、智慧工厂及其他工业4.0领域等应用。


技术参数

产品接口:

描述

说明

电源接口:

标准电源

DC 12V/1.5A

供电范围

DC 5~35V

内置电源反相保护和过压保护。



ADC接口(非标配,可选配置)

负载能力

3路ADC输入接口

12位AD,支持4-20mA电流信号输入,可选0-5V电压信号输入

功能说明

用于模拟信号采集

继电器接口(非标配,可选配置)

负载能力

3路继电器输出接口

最大切换电压:30VDC/250VAC

最大切换电流:5A

功能说明

控制外设供电

DI接口(非标配,可选配置)

输入范围

2路开关量输入接口(光隔离)

逻辑0:湿节点0-3VDC,或干节点导通

逻辑1:湿节点5-30VDC,或干节点断开

功能说明

用于检测外设状态

RS232接口

功能说明

标准RS232接口,内置8KV ESD保护

RS485接口

功能说明

标准RS485接口,内置15KV ESD保护

以太网接口

接口说明

1个10/100/1000M以太网WAN口(RJ45插座),4个10/100/1000M以太网LAN口(RJ45插座),其中支持 4 个 POE 供电自适应MDI/MDIX,内置1.5KV电磁隔离保护

TF卡接口

接口说明

1个TF卡接口,可接TF存数据

受控输出电源接口

接口说明

2路受控输出电源接口,输出电压值与设备供电电压相同(其中1路非标配,可选配置)

其他:

指示灯

具有PWR、SYS、ONLINE、WIFI、ALARM等信号指示灯

天线接口

标准SMA阴头天线接口,特性阻抗50欧

SIM/UIM卡接口

标准的抽屉式用户卡接口,支持1.8V/3V SIM/UIM卡,内置15KV ESD保护

无线WiFi(非标配,可选配置)

标准及频段

2.4G WIFI支持IEEE802.11b/g/n标准

5.8G WIFI 支持IEEE802.11ac标准

理论带宽

IEEE802.11b/g:最高速率达54Mbps

EEE802.11n:最高速率达300Mbps

EEE802.11ac:最高速率达6.9Gbps

安全加密

支持WEP、WPA、WPA2等多种加密方式

发射功率

21.5dBm(11g),26dBm(11b)

接收灵敏度

<-72dBm@54Mpbs

产品特性:

描述

说明

环境条件

工作温度范围:-40~+75ºC

存储温度范围:-40~+80ºC

相对湿度范围:93%±3%

无凝结

工作状态

功耗

待机功耗

253~360mA@12VDC

通信功耗

318~425mA@12VDC

抗干扰能力:

抗干扰类型

级别

电压/电流波形

工频磁场

3

连续正弦波

30A/m

阻尼振荡磁场

3

连续正弦波

30A/m

脉冲磁场

3

脉冲

100A/m

辐射电磁场

3

80MHz~1000MHz连续波

10V/m

3级,适合安装于典型工业环境中的设备:工厂,电厂或处于特别居民区内的设备。

防护等级:

防护等级IP30,外壳和系统安全隔离

特别适合工控现场应用

可靠性:

平均无故障工作时间(MTBF)不低于100000h

EMC各项等级指标达3级

采用NTP技术,内置RTC

SIM/UIM卡接口内置15KV ESD保护

物理特性

项  目

内   容

外壳

金属外壳,保护等级IP30。外壳和系统安全隔离,特别适合工控现场应用

外形尺寸

207*124*47mm  (不包括天线和安装件)

选型指南

产品选型:

产品类型

标配

选配

TG463-5G

NR 工业网关

4*LAN、1*WAN、1*RS232、1*RS485、4*5G天线

GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485

TG463-4G

全网通 工业网关

4*LAN、1*WAN、1*RS232、1*RS485、2*4G天线

GPS、单模双卡、双模双卡、WIFI天线、2*继电器 、3*ADC、2*DI、双RS485

产品尺寸

样机申请
计讯工程师20分钟内响应,确认后1个工作日内发出样机
